Цельный беспроводной универсальный переключатель, электронная тренажерная доска, дистанционное управление

Цена: 803руб.    (¥28)
Артикул: 564973927768

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна стеклянная плата отверстия волокна

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

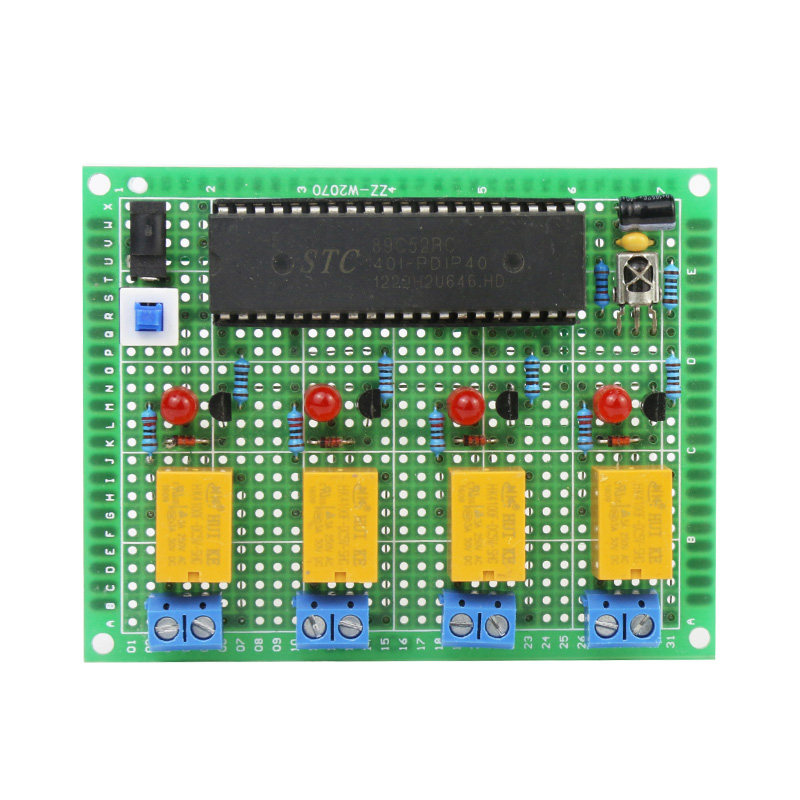

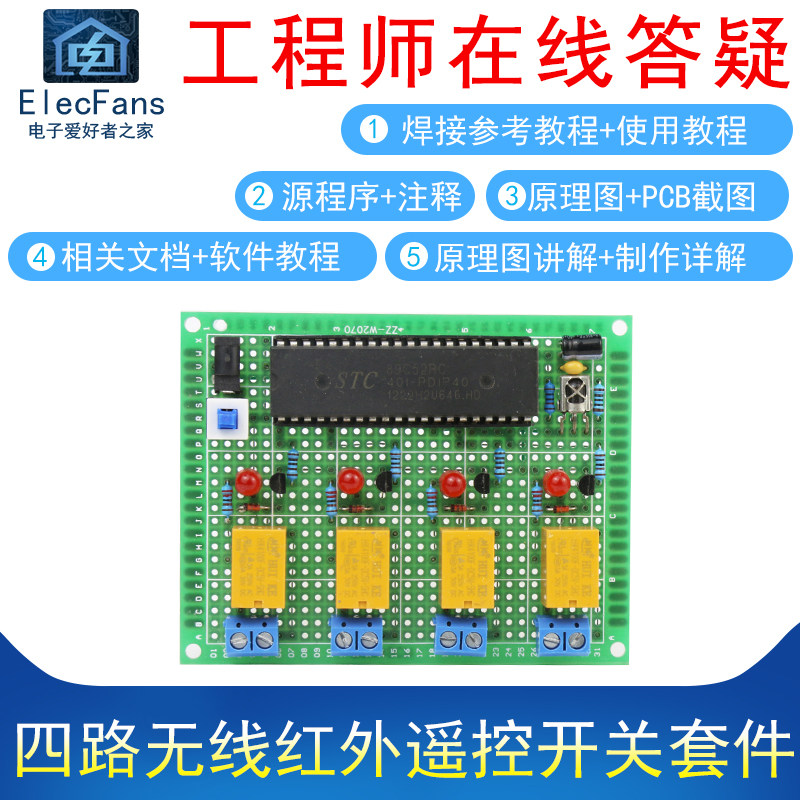

Название: для производства 51 Инфракрасный переключатель дистанционного управления однополушением микрокомпьютера(Части)

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер тарелки: 7*9 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наНабор пластин PCB похож на компонент. Универсальный комплект пластин должен планировать позиционирование и подключение самого компонентного устройства, чтобы очень хорошо выполнять сварку.Там нет сварочного видео. Вам нужно иметь сварочную основу. Вы можете самостоятельно понять схему. Если вы не уверены в себе, пожалуйста, подумайте о себе.Если сварка завершенаНе могу работать нормальноВам нужно проверить одну чип -машинуизВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, подключены ли все из них, правильно ли сбросить сброс и кристаллическую цепь, они повлияют наКомплект не может работать нормальноСущность

  этот пакет не предоставленПрограммное обеспечение программного обеспечения PCB -диаграмма, упаковка компонентов PCB, схема -компонент SCH; некоторые файлы моделирования имеют некоторые наборы, некоторые наборы не являются, а некоторые наборы отличаются от фактических объектов. Фактическая функция основана на фактическом рабочем состоянии после сварки успешный.

Введение функции:



Аппаратный состав:

 Одиночная машина+zuiНебольшая система+Модуль управления реле+светодиодный индикатор модуль+инфракрасный модуль дистанционного управления

Функции:

1.  Приборы, тем самым управляя домашними приборами.
2.
3.

Полный комплект запчастей:

.
Ссылка на сварные готовые продукты, получение разбросанных компонентов:



Принципиальная диаграмма:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3. Этот комплект не имеет карты моделирования протест, и он не может моделировать инфракрасный пульт дистанционного управления
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......

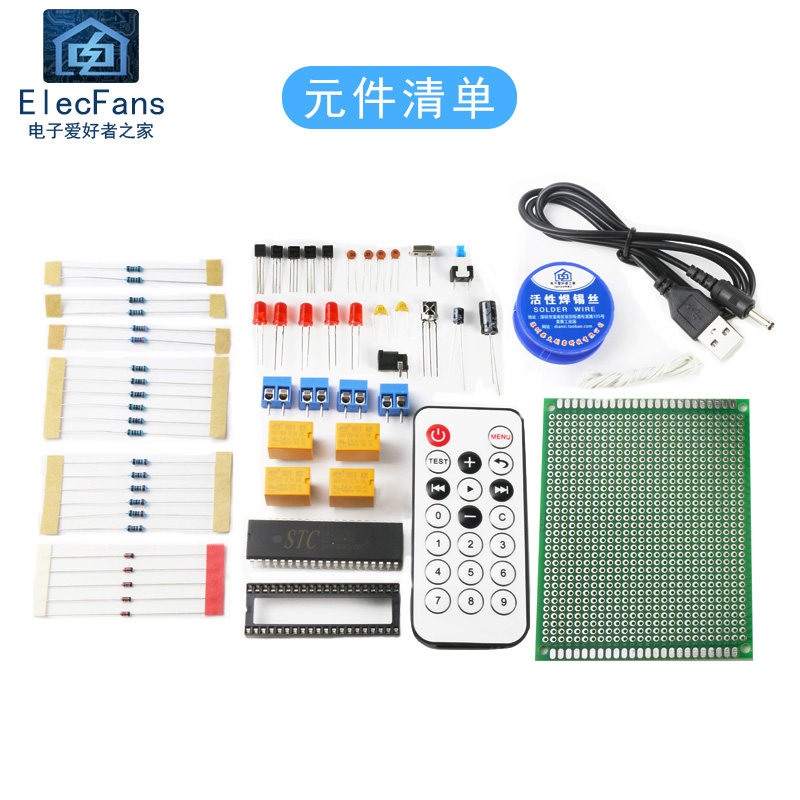

Список компонентов:
Имя компонентаколичество
сопротивление  100 евро2
сопротивление 1K6
сопротивление 2.2K6
сопротивление 10K2
сопротивление 30K2
керамический конденсатор 30pf3
Монолитный конденсатор 1042
Электролитическая емкость 10uf 25V1
Электролитическая емкость 100uf 16V1
Кристалл 12M1
Триод 90125
диод 1N41485
5MM  красный LED5
Самоблокирующийся переключатель 8*81
DC002 Сиденье питания1
1838 Интеграция 1
реле HK4100F-DC5V-SHG4
Терминалы KF301-2P4
Инфракрасный пульт дистанционного управления 38KHz1
Микроконтроллер STC89C52RC (скачать программу)1
40P Седло IC1
DC002 питания шнура1
Некоторые провода1
Немного припоя1
Односторонняя универсальная доска. 7*9cm1

Меры предосторожности:

1. Некоторые компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы отправим компоненты с аналогичными значениями в соответствии с принципом схемы символа. Резистор из синей металлической пленки можно заменить резистором из серой углеродной пленки, а резистор из серой углеродной пленки можно заменить резистором из синей металлической пленки. Это тот же эффект.

2. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибочна, она, как правило, может быть успешной. Если сварка не удается, наш магазин может только помочь вам просмотреть проблему. Мы не можем гарантировать, что вы можете добиться успеха в сварке. Причина. Работа состоит в том, что электронный продукт выходит из строя из -за электростатического расщепления, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка из -за неправильного положения компонентной сварки и т. Д. Что ж, эта доска продала десятки тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
