(Продажи) 51 Тестер концентрации с одной машиной, приводящий в движение Универсальная пластина Электроэлектрическая сварка комплект

Цена: 803руб.    (¥28)
Артикул: 558267926316

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Один набор электронных компонентов+одна плата из стекловолокна (необходимо создать сварку самостоятельно)
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна плата из стекловолокна (необходимо создать сварку самостоятельно)

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

(Продажи) Сделайте комплект для тестового прибора для концентрации алкоголя для 51 микроконтроллера

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер тарелки: 7*9 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наВы можете просто спаять компоненты, как комплект печатной платы. С универсальным комплектом плат вам необходимо спланировать размещение компонентов и соединения проводов, что является отличным способом попрактиковаться в навыках пайки.Видео по сварке нет. Необходимо иметь сварочную основу и уметь самостоятельно читать принципиальную схему. Если вы не уверены в себе, подумайте об этом сами.Если ЖК-дисплей 1602 появляется после завершения сваркиЕсли ЖК-экран не отображается, необходимо проверить следующие моменты:

1. Жидкокристаллический модуль LCD1602RS,RW,EN,Правильно ли подключены выводы данных D0-D7 к выводам микроконтроллера;VOПравильно ли подключены и припаяны контакты?

2. Проверьте направление сопротивления микроконтроллера.изВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, соединены ли они все вместе, правильно ли припаяны схема сброса и схема кварцевого генератора, это повлияет на невозможность отображения ЖК-экрана.

3. В этот комплект не входят исходные схемы печатных плат программного обеспечения AD, упаковка компонентов печатной платы, компоненты схемы SCH; в некоторых комплектах есть файлы моделирования, в некоторых — нет, и между симуляцией и реальным состоянием некоторых комплектов существуют различия. Фактическая функция зависит от фактического рабочего состояния после успешной сварки.

Введение функции:

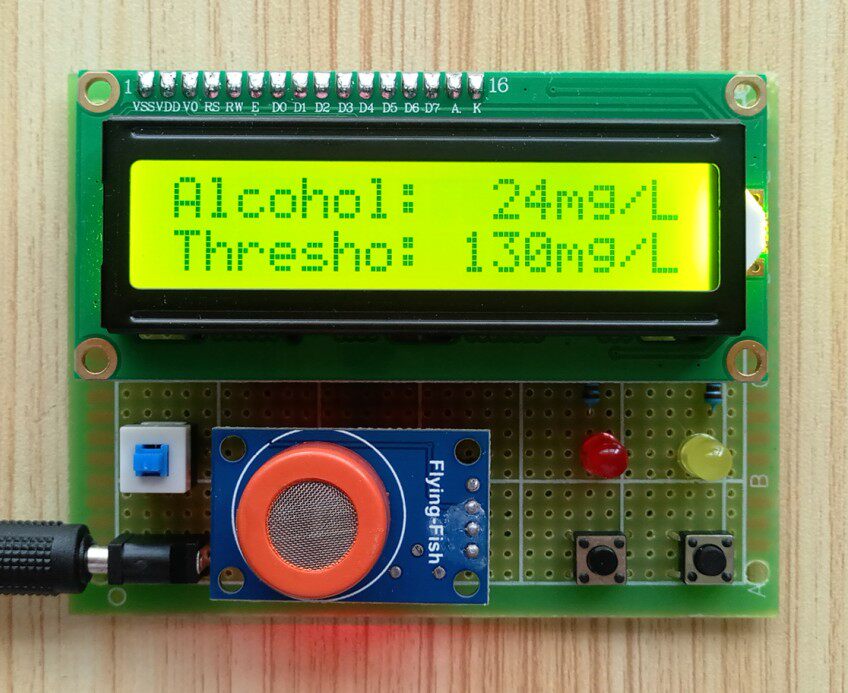

Концентрация спирта/этанола в газе может быть обнаружена. ЖК -дисплей 1602 года показывает концентрацию спирта и пьяный порог. Когда концентрация тока больше, чем пьяный порог, красный свет включается. Значение тревоги желтого света регулируется потенциометром на модуле.

Аппаратный состав:

Одно -хпип -микрокомпьютер+малая система Zui+модуль датчика спирта+24C02 Схема хранения+светодиодный индикатор

Функции:

1. В этом продукте используется однокомпьютер STC12C5A16AD в качестве основного контроллера;
2. Вы можете обнаружить концентрацию спирта/этанола в газе. ЖК -дисплей 1602 года отображает концентрацию спирта и пьяного порога. Когда концентрация тока превышает порог пьяного, красный свет включается. Желтый свет регулируется через потенциометр на модуле.
3. Значение концентрации настройки хранения.

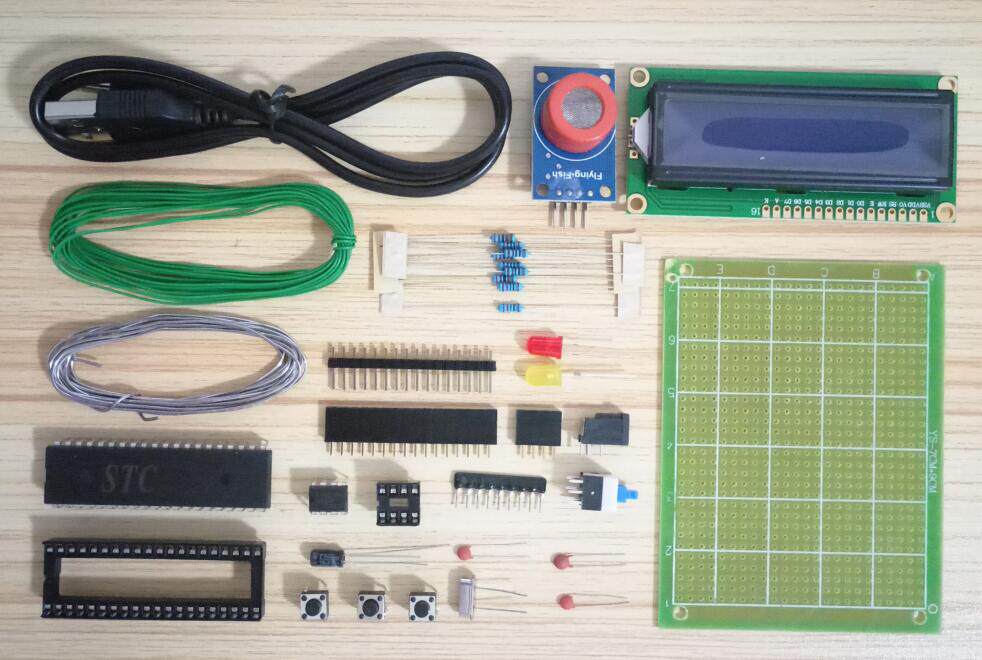

Полный комплект запчастей:



.

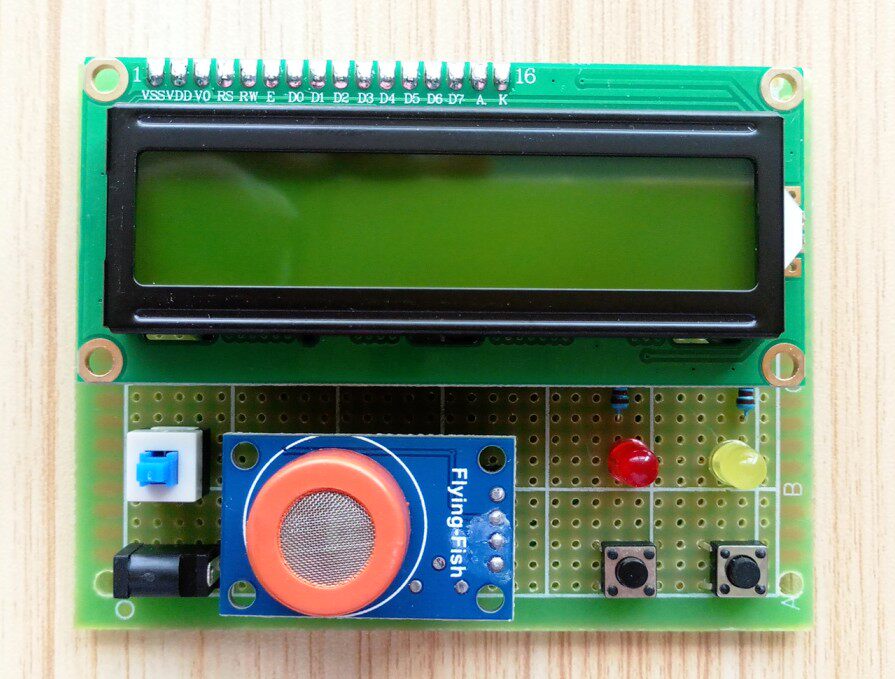

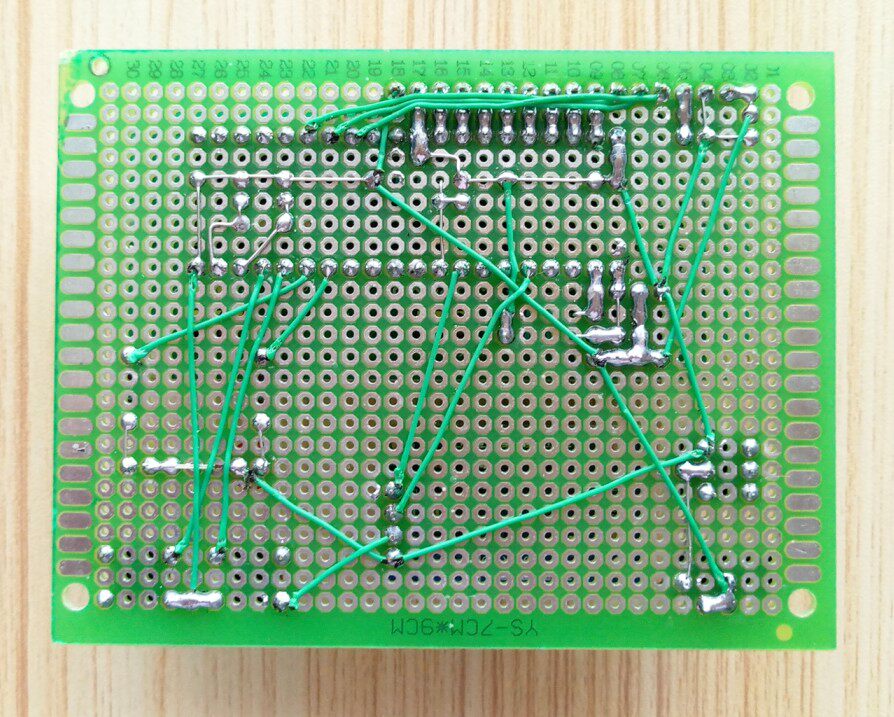

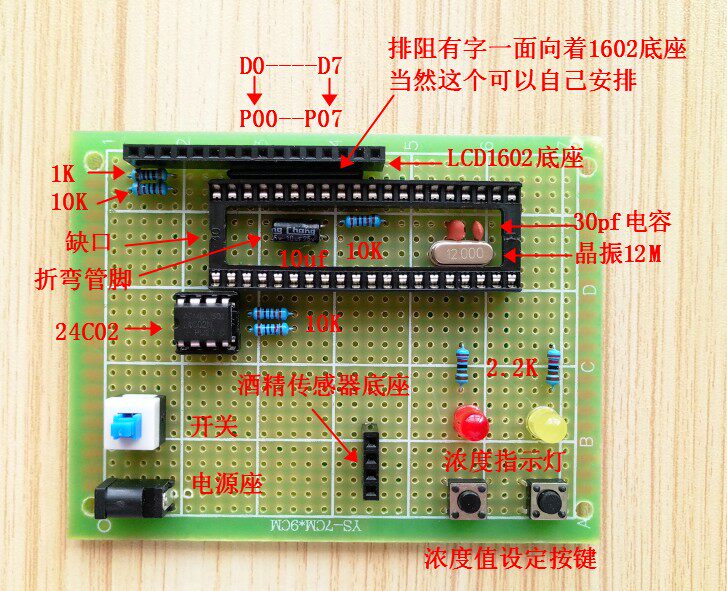

Сварка готовая продукция:



Принципиальная диаграмма:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3. В этом комплекте нет изображения симуляции, потому что программное обеспечение для моделирования не имеет этой модели с одной однородной точкой и спиртовым модулем
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......
Список компонентов:
Имя компонентаколичество
сопротивление 1K2
сопротивление 2.2K3
сопротивление 10K4
Электролитическая емкость 10uf 25V1
керамический конденсатор 30pf3
Кристалл 12MHz1
Экспозиция 103 (10K  9 PIN)1
5MM  красный LED1
5MM  желтые волосы желтые LED1
Нажмите кнопку 6*6*53
Самоблокирующийся переключатель 8*81
Приколоть  16p (2,54 интервала)1
Заголовок контакта 4P1
Заголовок контакта 16P1
DC002 Сиденье питания1
Одиночная машина STC12C5A16AD (следующая программа)1
IC 40P1
AT24C02  чип1
IC 8P1
Модуль датчика алкоголя MQ-31
LCD1602A (желтый зеленый экран  черные персонажи)1
DC002 питания шнура1
Некоторые провода1
Немного припоя1
Одиночная универсальная доска олова 7*91

Меры предосторожности:

1. Некоторые компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы отправим компоненты с аналогичными значениями в соответствии с принципом схемы символа. Резистор из синей металлической пленки можно заменить резистором из серой углеродной пленки, а резистор из серой углеродной пленки можно заменить резистором из синей металлической пленки. Это тот же эффект.

2. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибочна, она, как правило, может быть успешной. Если сварка не удается, наш магазин может только помочь вам просмотреть проблему. Мы не можем гарантировать, что вы можете добиться успеха в сварке. Причина. Работа состоит в том, что электронный продукт выходит из строя из -за электростатического расщепления, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка из -за неправильного положения компонентной сварки и т. Д. Что ж, эта доска продала десятки тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
