(Продажи) 51 ОДИНА машина PM2.5 Детектор качества воздуха Dust Alarm Alarmal Emental Poard Electronic Kit

Цена: 1 226руб.    (¥48)
Артикул: 558215305146

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Один набор электронных компонентов+одна плата из стекловолокна (необходимо создать сварку самостоятельно)
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна плата из стекловолокна (необходимо создать сварку самостоятельно)

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

Составщик

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер доски: 9*15 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наВы можете просто спаять компоненты, как комплект печатной платы. С универсальным комплектом плат вам необходимо спланировать размещение компонентов и соединения проводов, что является отличным способом попрактиковаться в навыках пайки.Видео по сварке нет. Необходимо иметь сварочную основу и уметь самостоятельно читать принципиальную схему. Если вы не уверены в себе, подумайте об этом сами.Если ЖК-дисплей 1602 появляется после завершения сваркиЕсли ЖК-экран не отображается, необходимо проверить следующие моменты:

1. Жидкокристаллический модуль LCD1602RS,RW,EN,Правильно ли подключены выводы данных D0-D7 к выводам микроконтроллера;VOПравильно ли подключены и припаяны контакты?

2. Проверьте направление сопротивления микроконтроллера.изВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, соединены ли они все вместе, правильно ли припаяны схема сброса и схема кварцевого генератора, это повлияет на невозможность отображения ЖК-экрана.

3. В этот комплект не входят исходные схемы печатных плат программного обеспечения AD, упаковка компонентов печатной платы, компоненты схемы SCH; в некоторых комплектах есть файлы моделирования, в некоторых — нет, и между симуляцией и реальным состоянием некоторых комплектов существуют различия. Фактическая функция зависит от фактического рабочего состояния после успешной сварки.

Введение функции:

Значение PM2.5 в среде обнаружения реального времени составляет менее половины заданного значения, зеленый свет включен, что указывает на то, что качество воздуха хорошее. В связи с тем, что качество воздуха среднее.

Аппаратный состав:

Одиночный микрокомпьютер+малая система Zui+LCD1602 Модуль отображения жидкокристаллического отображения+PM2.5 Модуль обнаружения пыли+твитером BEE твитер модуль+светодиодный индикатор модуль+модуль преобразования AD+модуль ключевого модуля модуля ключа

Функции:

1. В этом продукте используется однокомпьютер STC89C52RC в качестве основного контроллера;
2. Продукт поставляется с одним микрокомпьютером на цепь электрического сброса и схеме кристаллической схемы (обеспечивая такточный цикл для одной машины для одной цифры).
3. Используйте Sharp GP2Y101010AUOF Датчик пыли, чтобы преобразовать обнаруженный аналоговый сигнал в цифровой объемный сигнал в один микрокомпьютер через ADC0832, и обнаружите значение PM2.5 в воздухе в режиме реального времени и отобразите его через LCD1602 очень точно.
4. Ключ может установить значение тревоги, меньше, чем значение тревоги зеленого света, которое больше, чем 1/2 желтого света значения тревоги.

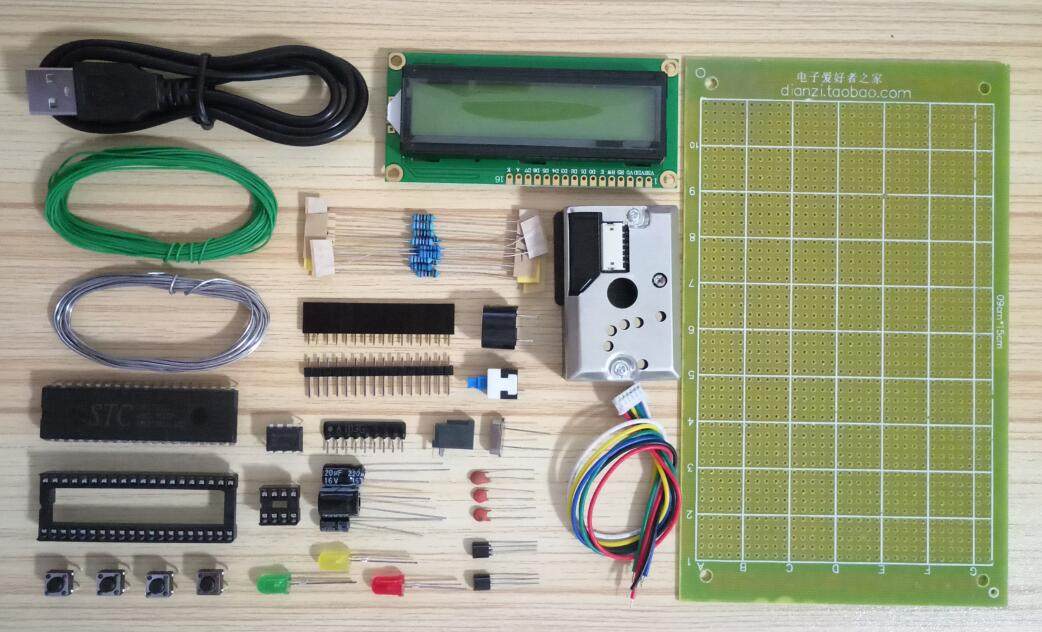

Полный комплект запчастей:

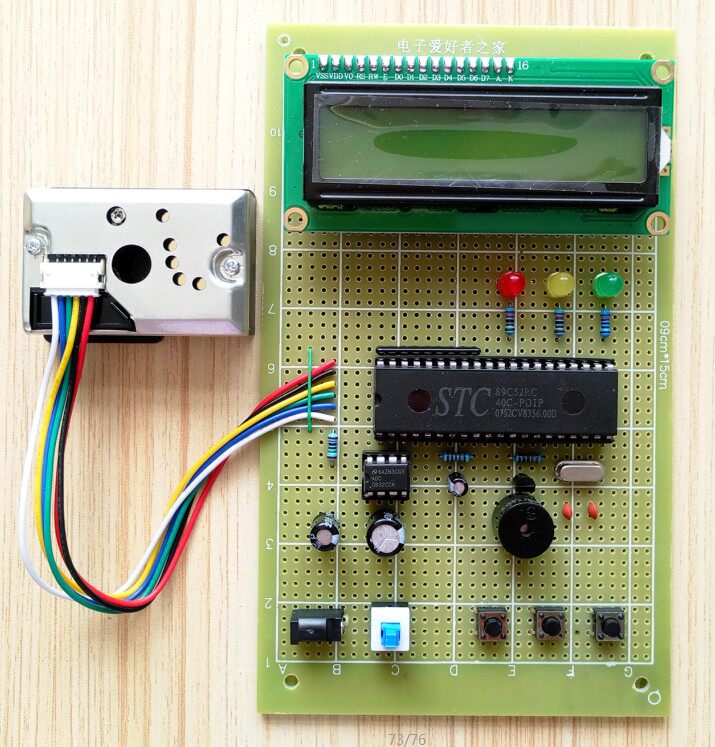

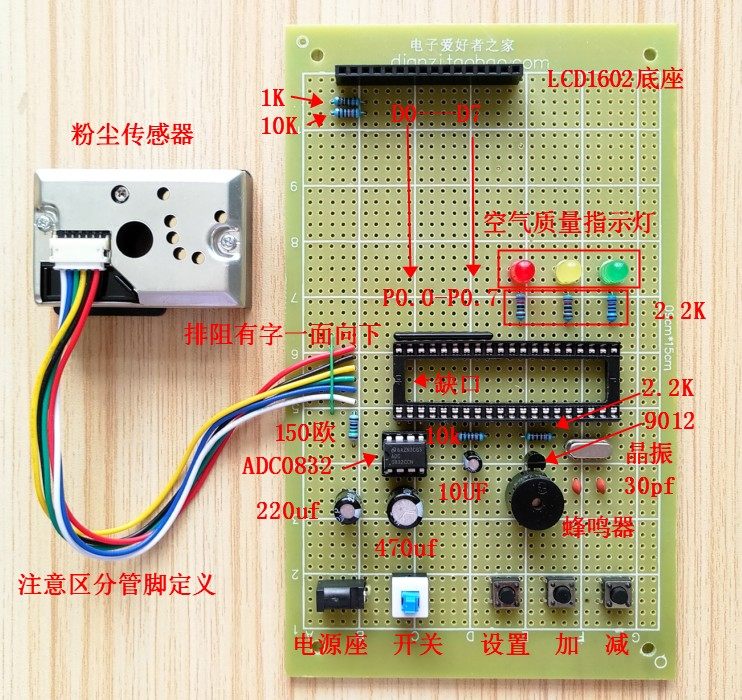

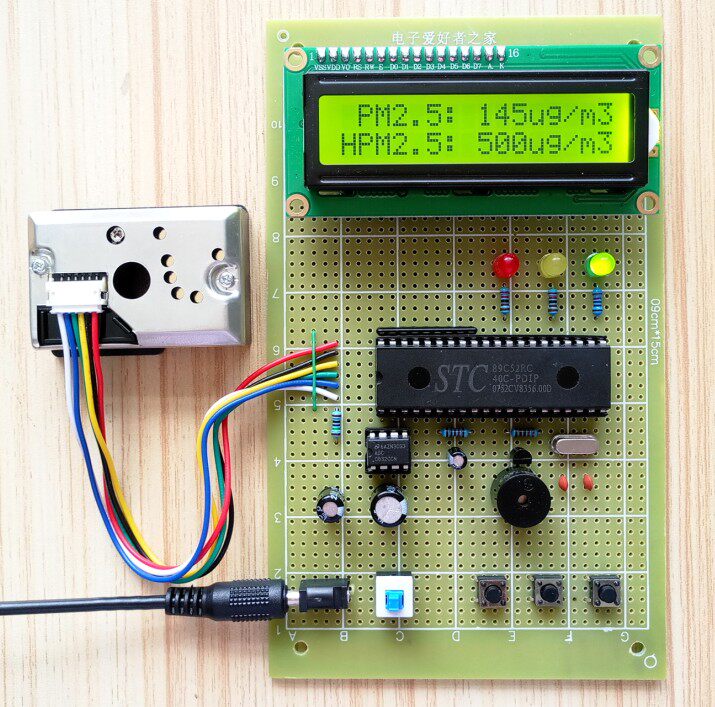

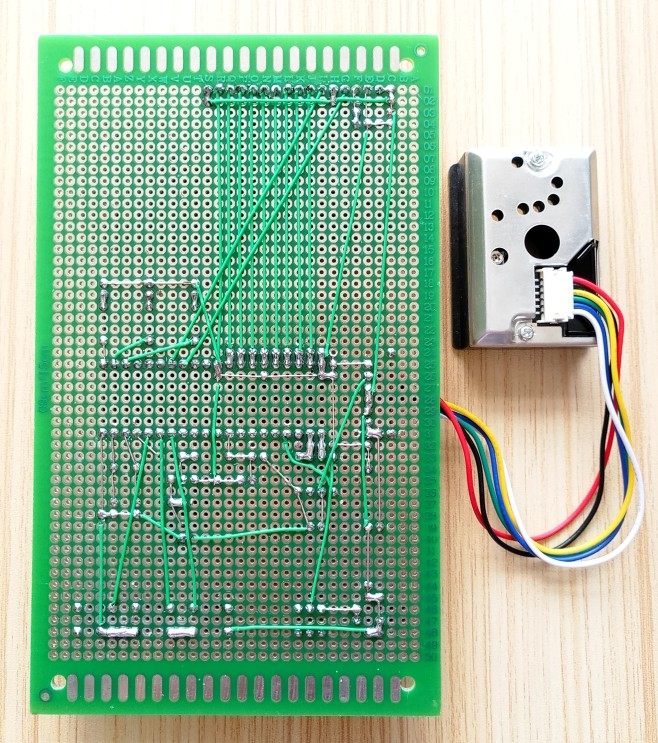

Сварка готовая продукция:



Принципиальная диаграмма:

Схема моделирования:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3.схема моделирования protues
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......

Список компонентов:
Имя компонентаколичество
сопротивление  150 евро2
сопротивление 220 евро2
сопротивление 1K2
сопротивление 2.2K4
сопротивление 10K3
керамический конденсатор 30pf3
Электролитическая емкость 10uf 25V1
Электролитическая емкость 220uf 16V1
Электролитическая емкость 470uf 16V1
Кристалл 12MHz1
5MM  красный красный светодиод1
5MM  желтые волосы желтые светодиоды1
5MM  зеленые волосы зеленые светодиоды1
103 Дорократия (10K)1
Нажмите кнопку 6*6*54
Самоблокирующийся переключатель 8*8 1
Триод 90122
5 В аффективные пчелиные рулеты1
STC89C52RC одно -гликокомкомпьюте1
IC 40P1
ADC0832  Прямая вставка чип1
IC 8P1
LCD1602A (желтый зеленый экран  черные персонажи)1
Одноразовая игла  16p (2,54 интервала)1
Заголовок контакта 16P1
PM2.5 Датчик пыли (с линией)1
DC002 Сиденье питания1
DC002 питания шнура1
Некоторые провода1
Немного припоя1
Одиночная универсальная доска олова 9*15cm1



Меры предосторожности:

1. Некоторые компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы отправим компоненты с аналогичными значениями в соответствии с принципом схемы символа. Резистор из синей металлической пленки можно заменить резистором из серой углеродной пленки, а резистор из серой углеродной пленки можно заменить резистором из синей металлической пленки. Это тот же эффект.

2. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибочна, она, как правило, может быть успешной. Если сварка не удается, наш магазин может только помочь вам просмотреть проблему. Мы не можем гарантировать, что вы можете добиться успеха в сварке. Причина. Работа состоит в том, что электронный продукт выходит из строя из -за электростатического расщепления, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка из -за неправильного положения компонентной сварки и т. Д. Что ж, эта доска продала десятки тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
