Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- РАЗДЕЛ 3 № 5 Батарея батареи
| Цвет: | Компонент+плата печатных плат (инструкции сварки), РАЗДЕЛ 3 № 5 Батарея батареи |
|
Обратите внимание: у комплекта нет источника питания и линии, вам нужно купить его самостоятельно в нашем магазине, спасибо!
Три -частный производственный комплект
Параметры комплекта:
Напряжение питания: 4,5-5,0 В (напряжение постоянного тока)
Размер доски: 4,0*5,5 см
Функции:
  Гостар из трех человек состоит из 3-8-битного декодера (74HC138) и 2 4 входа с не-дверным (74HC20).Получить пользовательский ввод через три кнопки.Кнопка нажимается, чтобы представлять согласие; нажатие не отклоняется.Когда никто не нажимает кнопку, или только один человек нажимает кнопку, например, нажатие S1, а S2 и S3 не нажимают, красные огни включены, зеленые огни погибли, а пчел -близнеца не имеет звука, что означает вето.Например, когда нажимают более двух человек на кнопки, когда нажимают S1 и S2, красные огни уничтожаются, зеленый свет включен, а Sounder Sounler (для музыки Alice Music), что означает проход.
Сварное производственное видео:http://v.qq.com/x/page/y08084liupq.html
Канал передачи данных:https://pan.baidu.com/s/18bza_ltv__qevs4vunkyaw код извлечения: a1b2

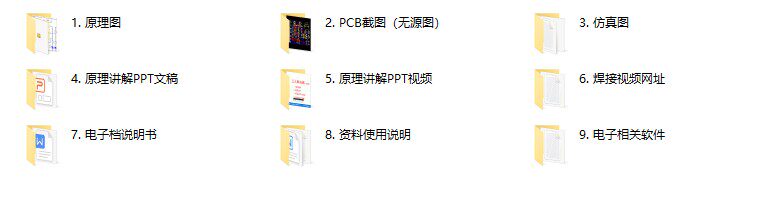

Может предоставить информацию:(Если вы связываетесь с обслуживанием клиентов после покупки, вам необходимо извлечь код или отправить информацию)

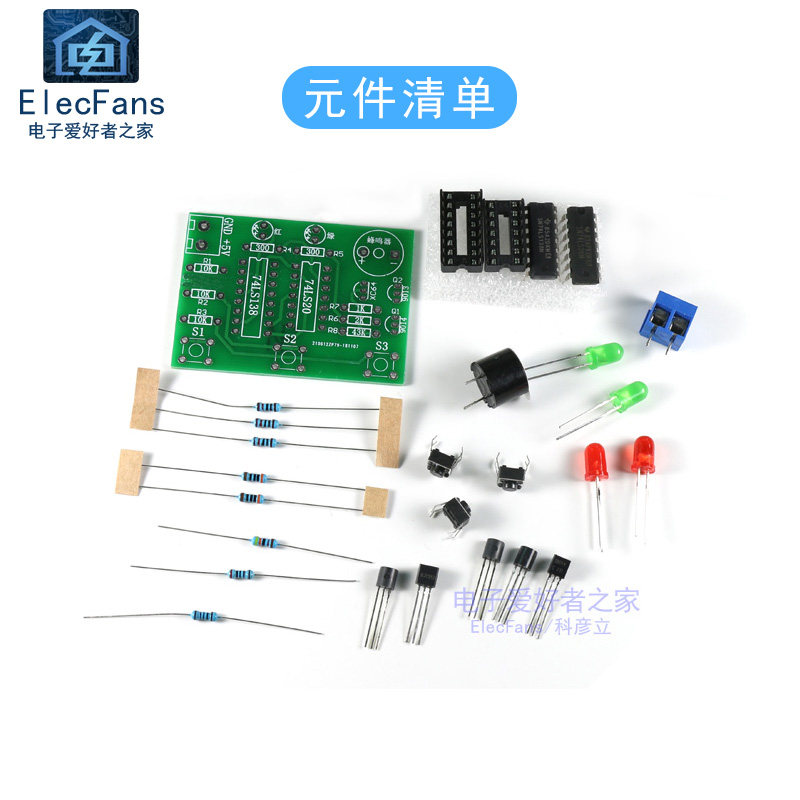

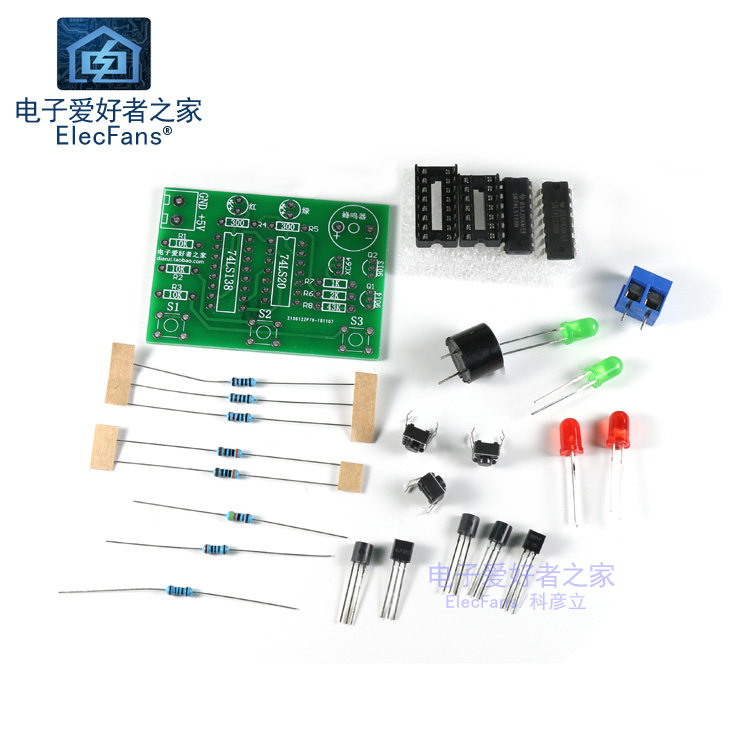

Полный комплект запчастей:
намекать:(74LS138 и 74LS20 отправлены 74HC138 и 74HC20)

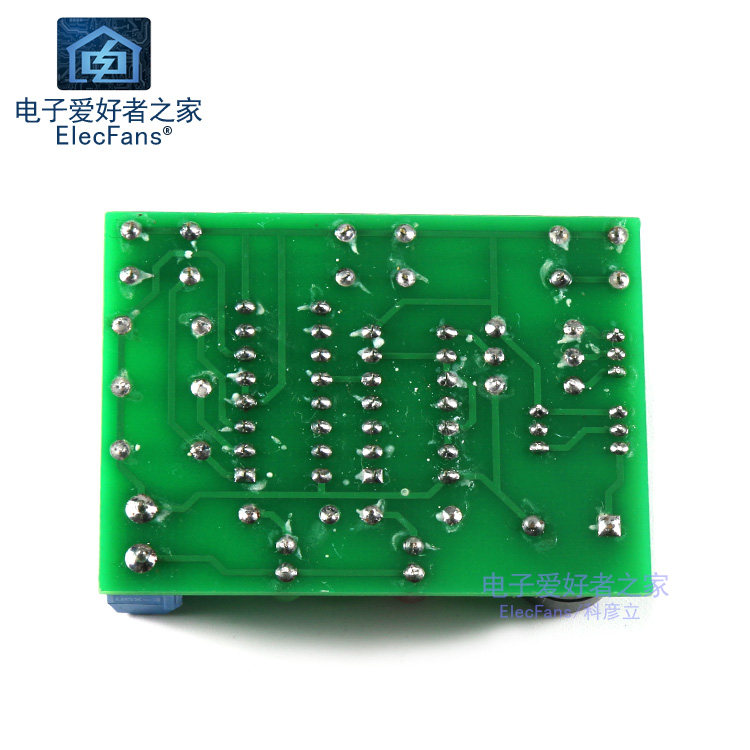

Пеховая плата печатной платы:

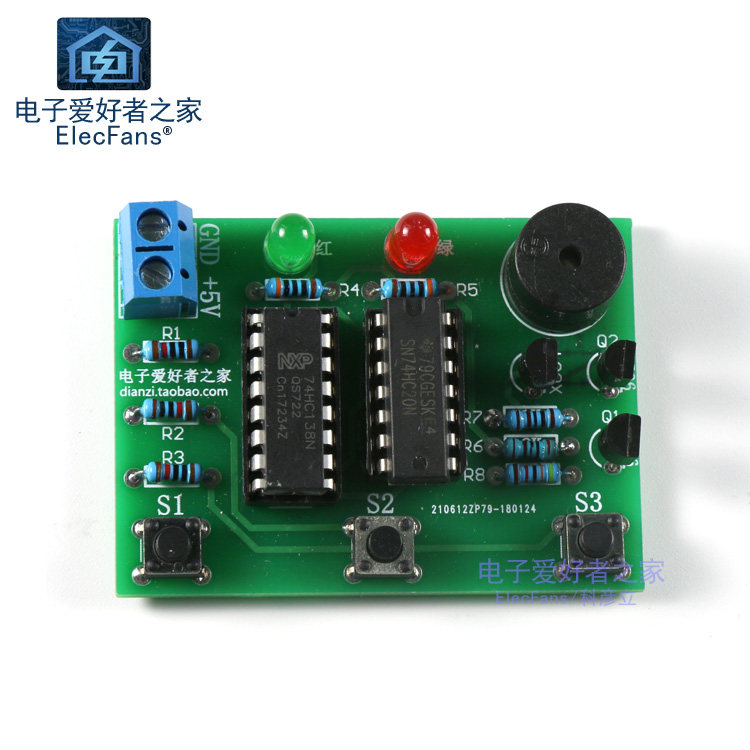

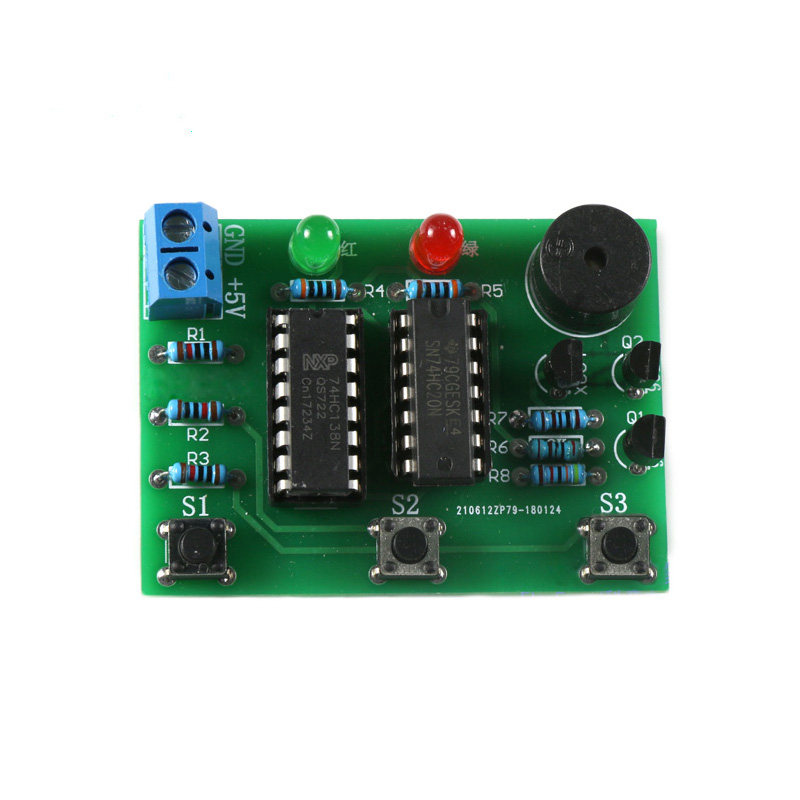

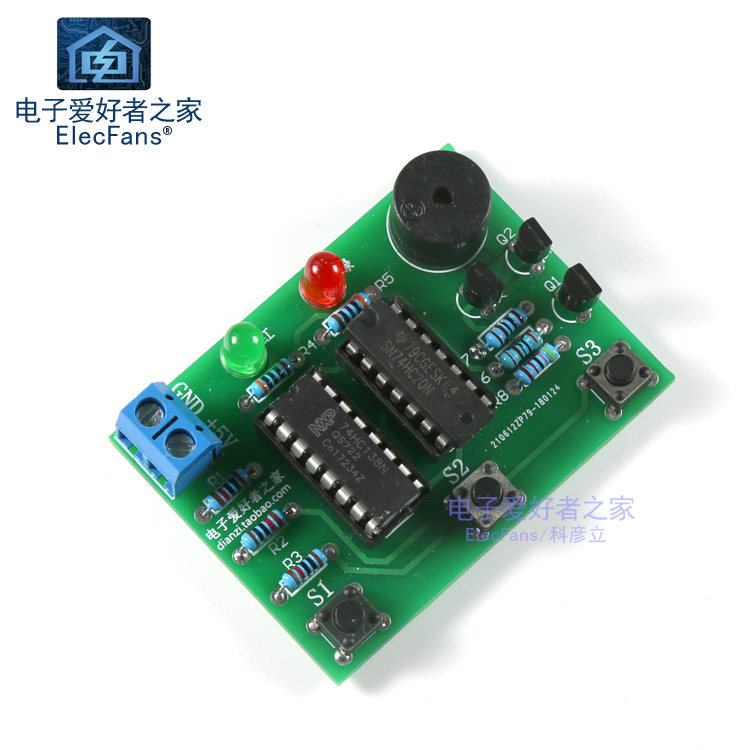

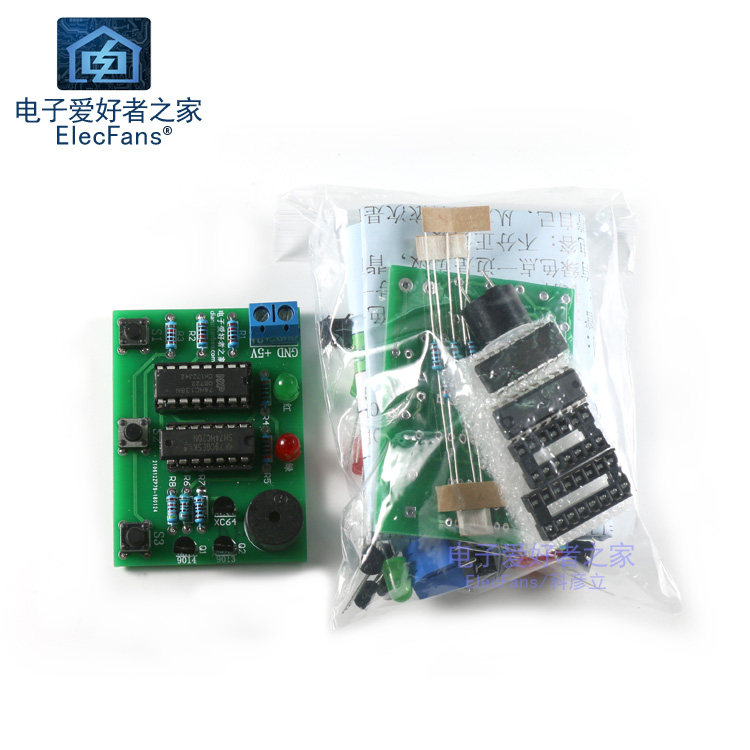

Сварка готовый продукт:
Совет: значение сопротивления должно соответствовать плате один за другим. Три триода должен обратить внимание на различие. One 9013, 9014, оставшийся - это музыкальный IC, приваленную в позиции XC64, чип обращает внимание на внимание на направление разрыва.
Ключи не нажимают: красный свет включен, пчелиная Twisifier молчит
Два или более клавиш нажимают: зеленый свет яркий, пчела говорит

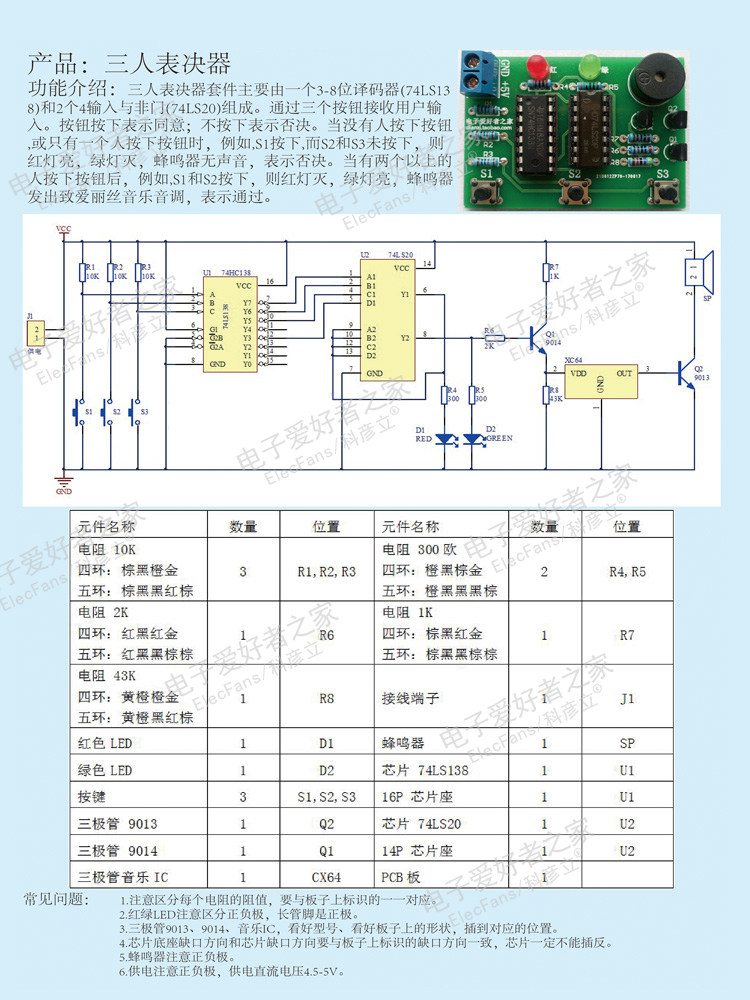

руководство:

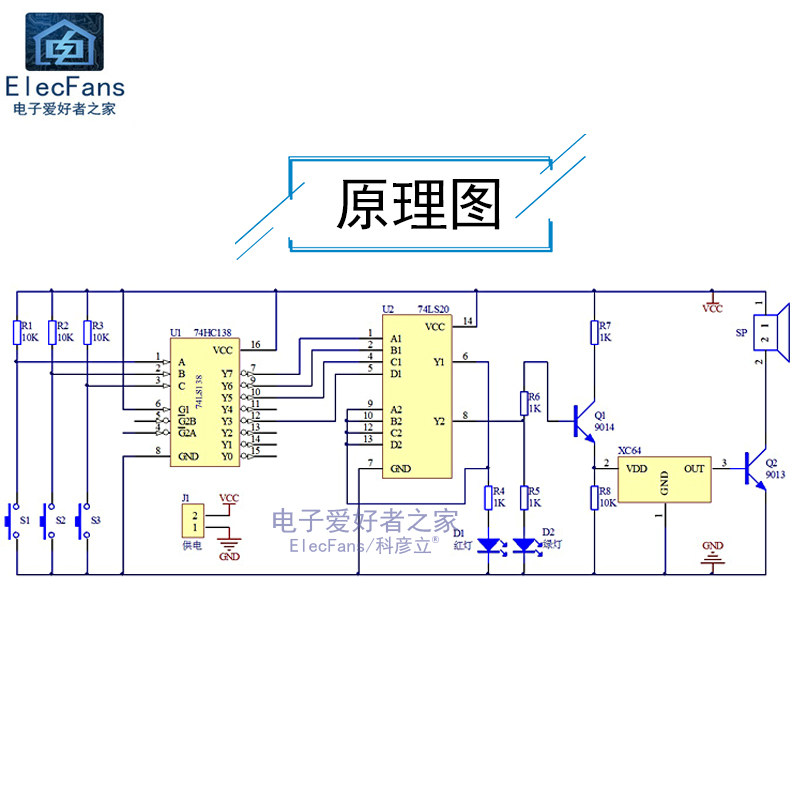

Принципиальная диаграмма:

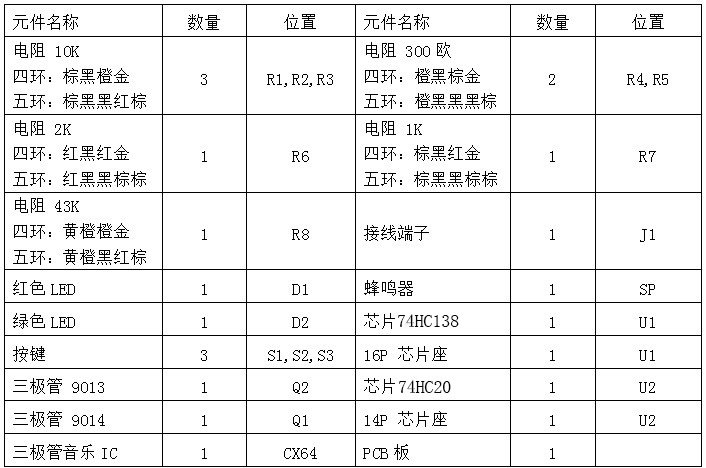

Список компонентов:
Меры предосторожности:
1. Обратите внимание на компоненты на доске, сваренной из небольшого объема, а затем сварки большими.
2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии. Мы отправим компоненты вблизи принципа его символической цепи для замены. Сопротивление мембраны синей металлической заменен на синий металлический мембранный резистор, чтобы отправить.Это тот же эффект.
3. После сварочной сварки, пожалуйста, сами -эльп. Причина работы состоит в том, что электронный продукт выходит из строя из -за электростатического разрушения, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка, из -за неправильного положения компонентной сварки и т. Д. Что ж, эта плата продала десятки из тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
