Простой беспроводной микрофон, DIY

Цена: 45-81руб.    (¥2.1)
Артикул: 545173570417

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Комплект не приносит батарею и аккумулятор (необходимо купить отдельно)
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Компонент+плата печатных плат (инструкции сварки), Пустовая плата печатной платы (исключая устройство элемента), Комплект не приносит батарею и аккумулятор (необходимо купить отдельно)



Обратите внимание: у комплекта нет источника питания и линии, вам нужно купить его самостоятельно в нашем магазине, спасибо!

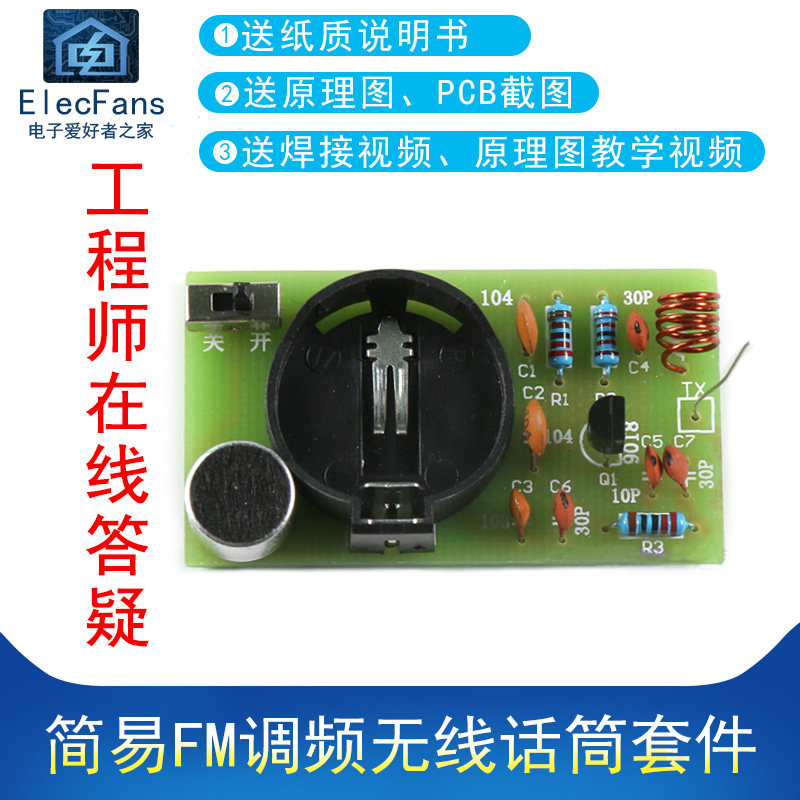

FM простая частотная беспроводная микрофонная комплект

Параметры комплекта:
Частотный диапазон: 88 МГц-108 МГц
Рабочая напряжение: 3 В (CR2032 батарея кнопки может быть доступна, купить или купить в магазине, больше не напоминает)
Спецификация печатной платы: 48*27 мм Толщина: 1,6 мм

Введение функции:

       Этот простой FM FM Wireless Microphone должен быть запущен в рыночных потребностях, который подходит для электронных энтузиастов, что очень полезно для улучшения навыков радио.Этот пакет имеет характеристики производства схемы, длинного расстояния запуска, длительного срока службы и небольшого энергопотребления, а схема проста и проста в создании.

Напоминание:

   Процесс отладки этого пакета будет относительно долгим, и он должен быть более терпеливым. Метод отладки.

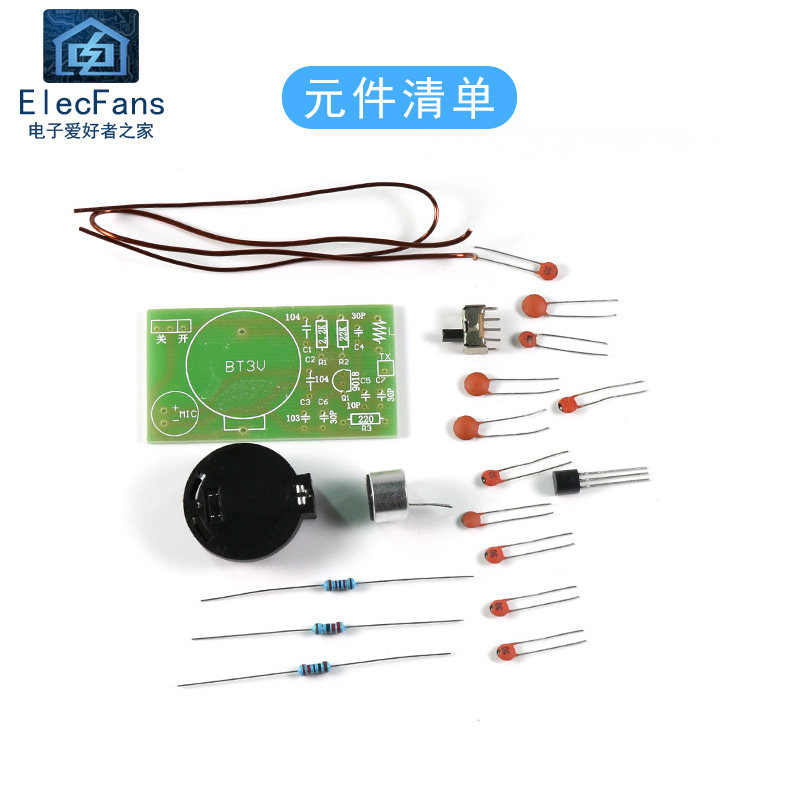

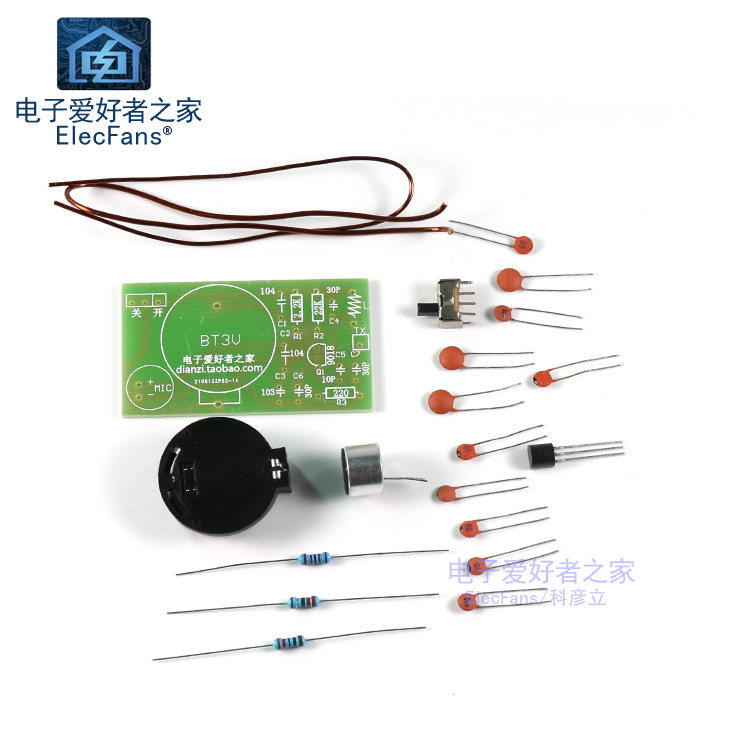

Полный комплект запчастей:

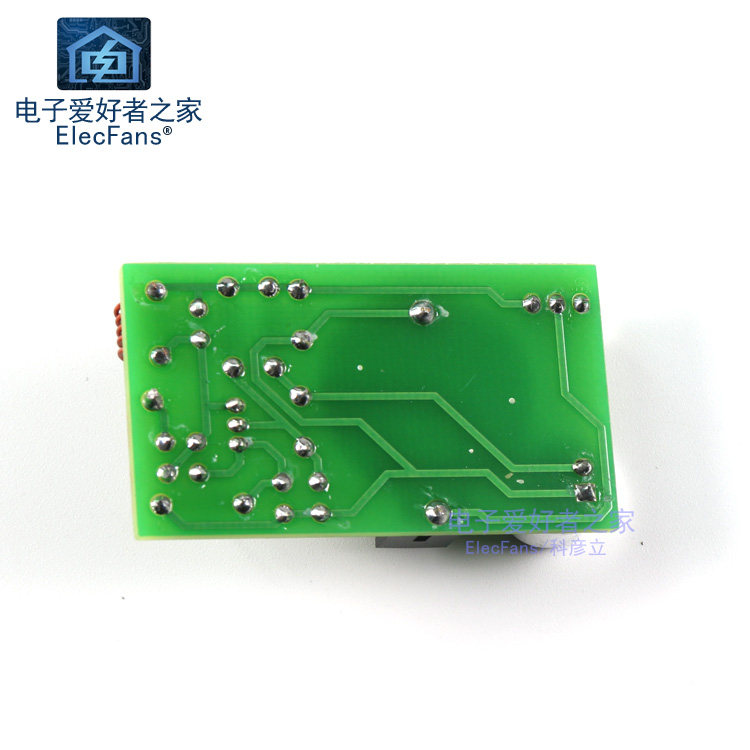

Пепляная плата:

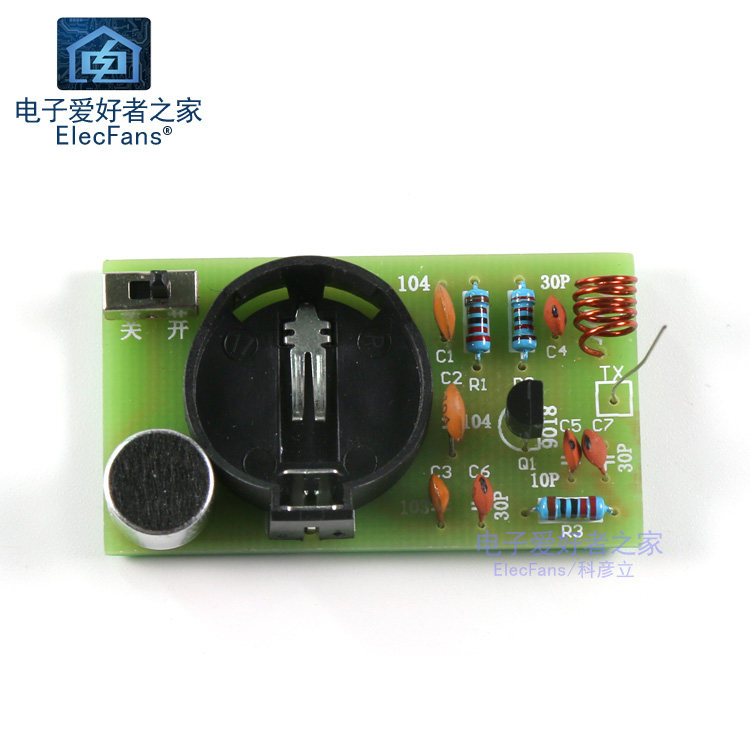

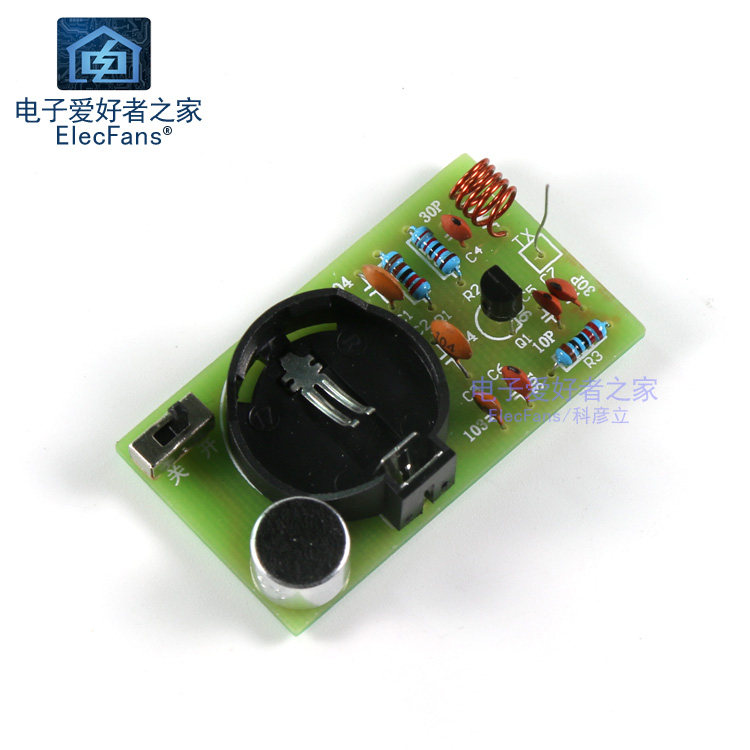

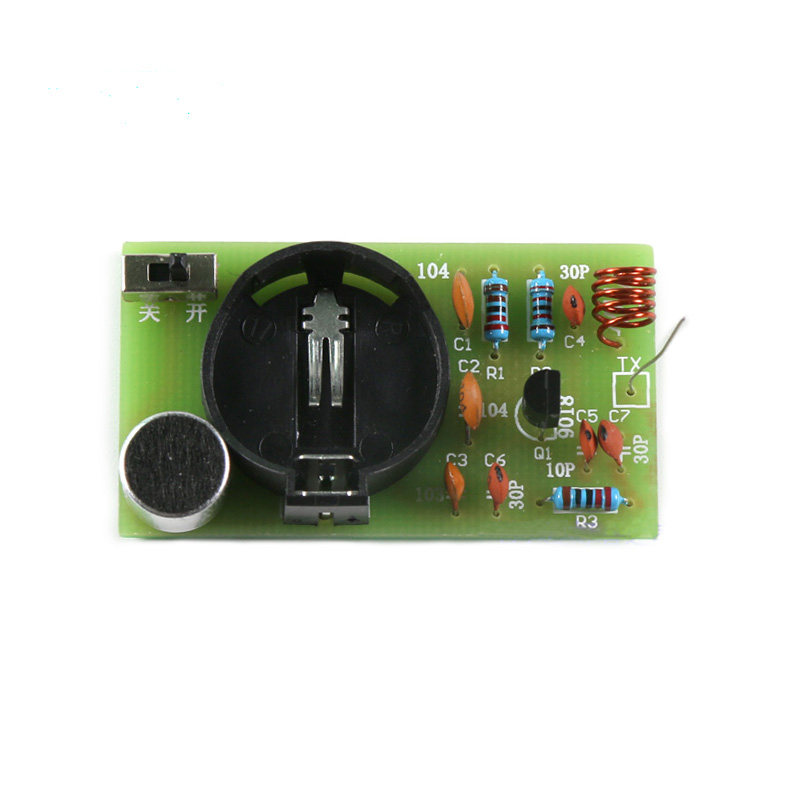

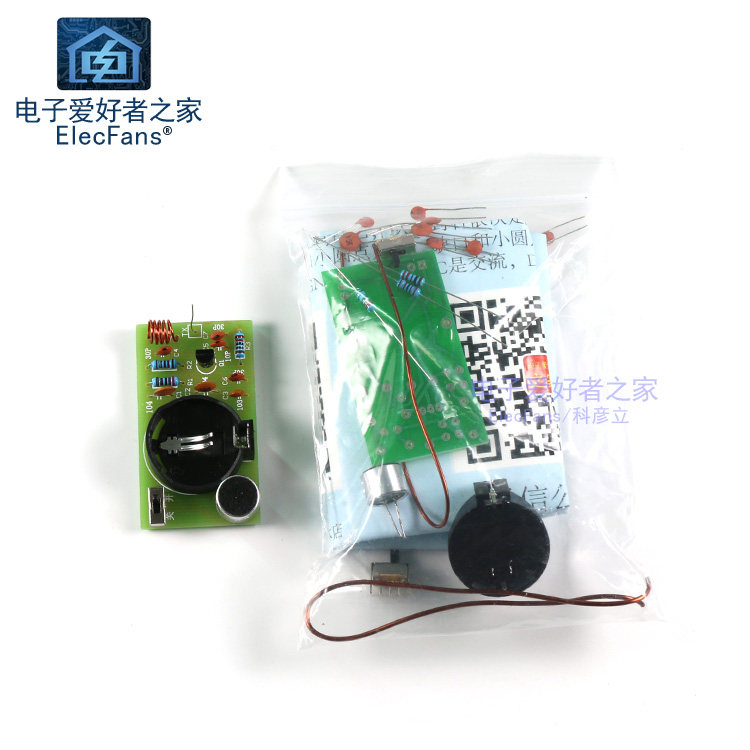

Сварка готовый продукт:

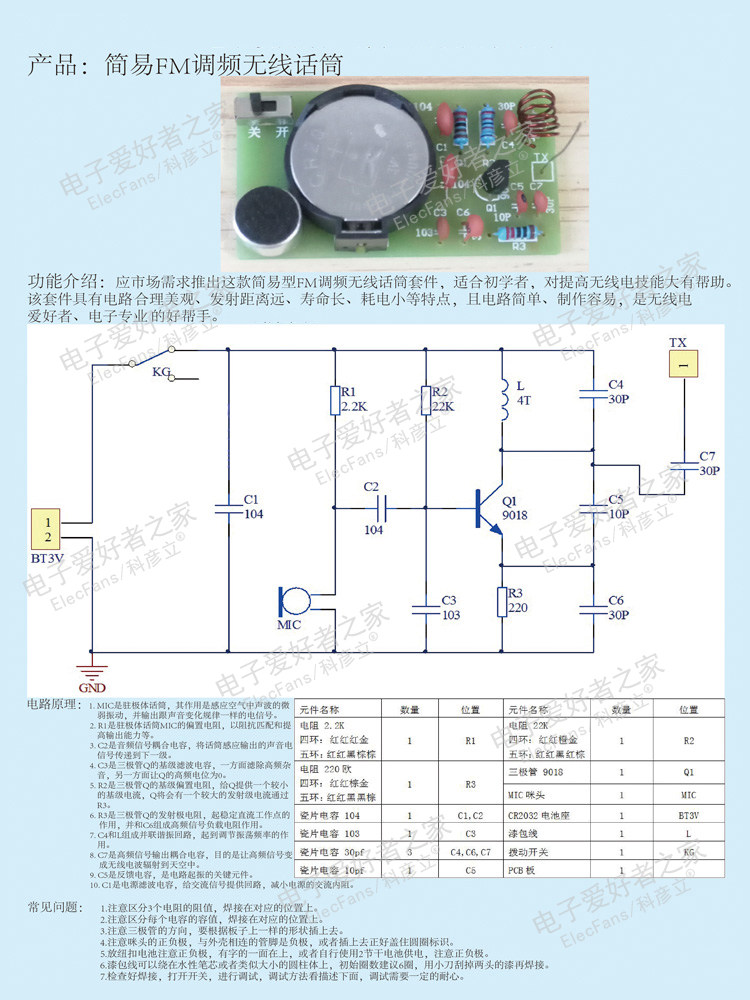

Принцип схемы:

ОригиналНапоминание о компоненте схематической диаграммы:
1. MIC - это микрофон в полярном корпусе, который разделен на положительные и отрицательные электроды.Его роль состоит в том, чтобы вызвать слабую вибрацию звуковых волн в воздухе и выводит тот же электрический сигнал, что и звук.
2. R1 -это резистор смещения микрофти -микрофона с этим сопротивлением, микрофон может выводить аудиосигналы. Улучшить выходную емкость.Микрофон не требует слишком высокой чувствительности, в противном случае вокальная обратная связь будет склонна к появлению, и создается самооценка.
3. C2 является конденсатором связи аудиосигнала и передает звуковой электрический сигнал выходом микрофона на следующий уровень.
4. C3 является конденсатором фильтра на основе триода Q. С одной стороны, высокочастотный мурок фильтруется, а с другой стороны, высокочастотный потенциал Q составляет 0. Для высоких частот. Q является общей схемой базового усилителя. Это основа для колебаний после ZUI, потому что основное условие колеблющейся схемы заключается в том, что она должна иметь определенное усиление, а затем имеет соответствующую и соответствующую обратную связь, которая, как правило, является положительной обратной связью.
5. R2 -это базовый резистор смещения триода Q. Он обеспечивает меньший ток базового уровня для Q. Q будет иметь большой передающий ток через R3.Из -за текущего эффекта R2 и R3 падение напряжения будет вызвано соответствующим сопротивлением и влияет на друг друга.
6. R3 -это сопротивление трансмиссионного полюса триода Q, которое играет роль стабильной рабочей точки DC и образует сопротивление нагрузки с высокой частотой с C6.
7. Состав C4 и L на параллельных резонансных цепях для регулирования колеблющейся частоты, изменения емкости C4, диаметра, расстояния, поворотов и толщины лаков, которые могут изменить частоту передачи.
8. C7 -это конденсатор с высокой частотой сигнала.Следовательно, антенна лучше всего, и длина лучше всего равна длине волны радиоволновой частоты или целочисленного.Объяснение: Длина волны равна инвертированной частоте, изменения частоты, и длина волны также изменяется.Только одна часть проводов под любительской линией.Если вы хотите самого дальнего расстояния, вы можете сделать больше попыток самостоятельно.
9. C5 - конденсатор обратной связи, который является ключевым элементом вибрации цепи.При анализе высокочастотного состояния этой схемы набор Q -полюса q выход, полюс эмиссии является входом, а выходной сигнал добавляется к входной терминале через C5, чтобы генерировать сильную положительную обратную связь, и, естественно, генерируется колебание. .
10. C1 - конденсатор фильтра питания, который обеспечивает схему сигнала связи для снижения внутреннего сопротивления источника питания.
Отладка и установка (требуют отличного терпения)
       После того, как все компоненты сварены, следующая задача - это в основном отладки колеблющейся частоты: откройте мобильный телефон или радио, которые могут получить функцию радио FM, а затем подключиться к сшитому источнику питания, удерживайте микрофон, в то время как диалог дует или кричит , разговаривая с радио, в то время как радио находится на радио.Во всей частотной полосе (то есть 88-108 МГц) вы все еще не можете получить свой собственный голос, а затем осторожно используйте расстояние колеблющейся катушки с ощущением бамбука и дерева, и вам нужно только потянуть или уменьшить Расстояние между каждой катушкой при наборе.Поскольку числовая ошибка электронного компонента может влиять на частоту передачи.Чтобы увеличить расстояние запуска, сварьте проволоку в TX в качестве антенны.
Примечание:Колебательная катушка - это изолирующая линия лака.Линия может быть обернута вокруг размера ядра пера на основе воды или размера ручки на основе воды.

Сварное видео:http://v.qq.com/x/page/u0805g93tqo.html

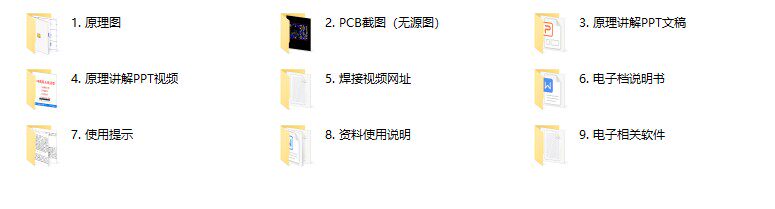

Канал передачи данных:https://pan.baidu.com/s/1Cf0iMJjom4q9D1_uYXOaZA Извлечение кода: A1B2
предоставить информацию:

Список компонентов:

руководство:



Меры предосторожности:

1. Обратите внимание на компоненты на доске, сваренной из небольшого объема, а затем сварки большими.

2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии. Мы отправим компоненты вблизи принципа его символической цепи для замены. Сопротивление мембраны синей металлической заменен на синий металлический мембранный резистор, чтобы отправить.Это тот же эффект.

3. После сварочной сварки, пожалуйста, сами -эльп. Причина работы состоит в том, что электронный продукт выходит из строя из -за электростатического разрушения, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка, из -за неправильного положения компонентной сварки и т. Д. Что ж, эта плата продала десятки из тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
