CD4017 Sound Control Stud Stread Lamp Warding Kit
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Компонент+плата печатных плат (с инструкциями по сварке), Только пустые платы за печати (исключая компоненты), Комплект не приносит батарею и аккумулятор (необходимо купить отдельно) |
|
Положительное и отрицательное распознавание полюса Михоу (три линии в нижней части оболочки являются отрицательным электродом!)
Обратите внимание: у комплекта нет источника питания и линии, вам нужно купить его самостоятельно в нашем магазине, спасибо!
Набор светодиодной лампы светодиода управления
Параметр:
Переворот: толщиной 1,5 мм, длиной 65 мм,Ширина 27 мм
Напряжение питания: 4-12V постоянное напряжение,Чем выше напряжение, тем ярче светодиод.
Функции:
  Эта схема комплекта использует звук для управления 10 светодиодной водой, которая очень интуитивно отображает функцию CD4017. Это комплект для создания счетчика, частотного деления и контроллера света.В то же время этот комплект имеет хорошие результаты, что очень интересно и практично.
Адрес загрузки информации:
https://pan.baidu.com/s/1ti45-h5c99ouxydvwfdlxg извлечение код: RTH7
Сварное производственное видео: http://v.qq.com/x/page/m0808ylm8sb.html
Сатсукулярная диаграмма:

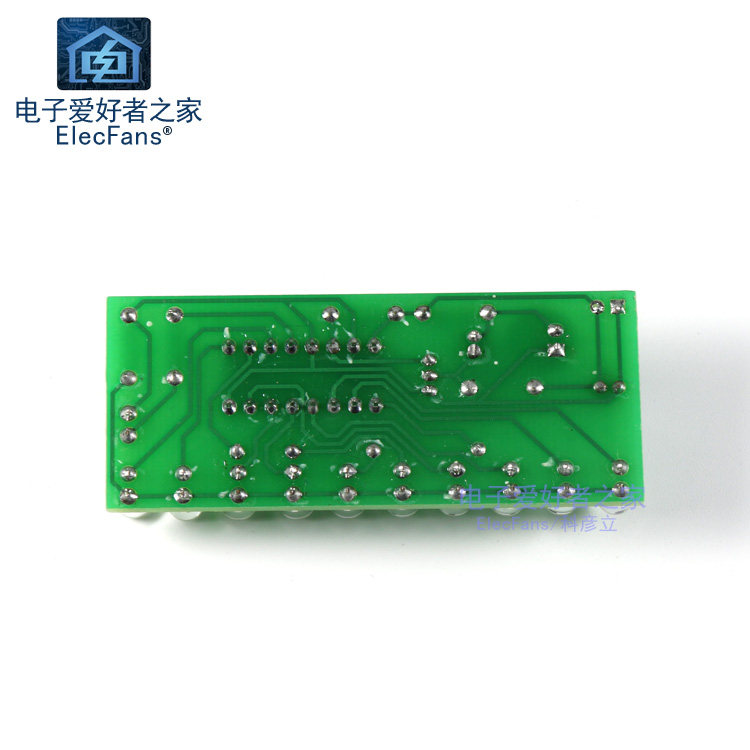

Пепляная плата:

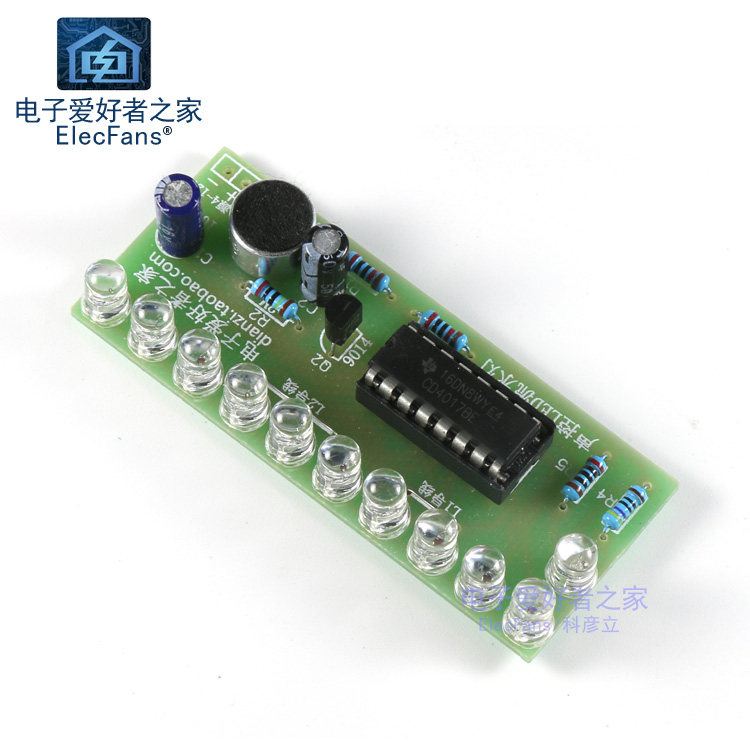

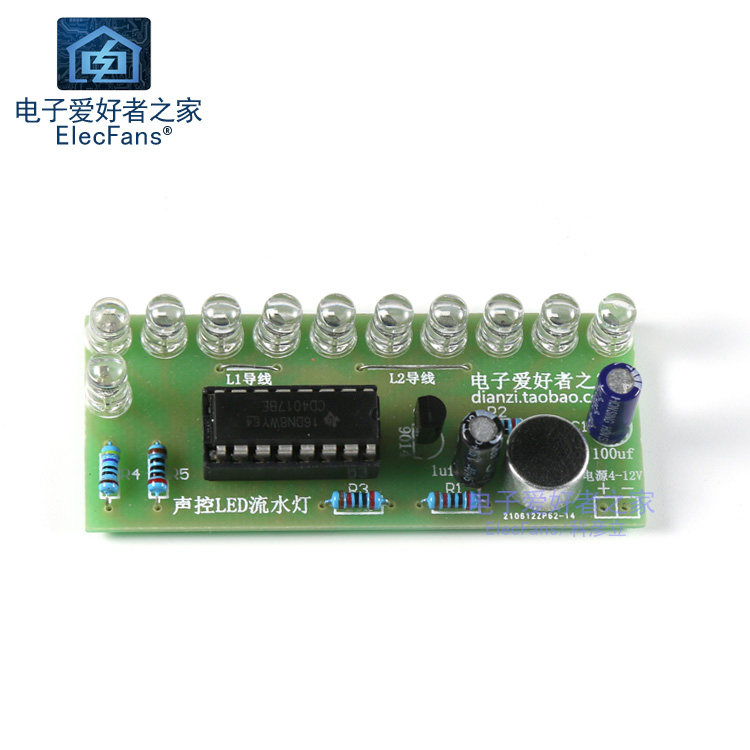

Отдел готового продукта:

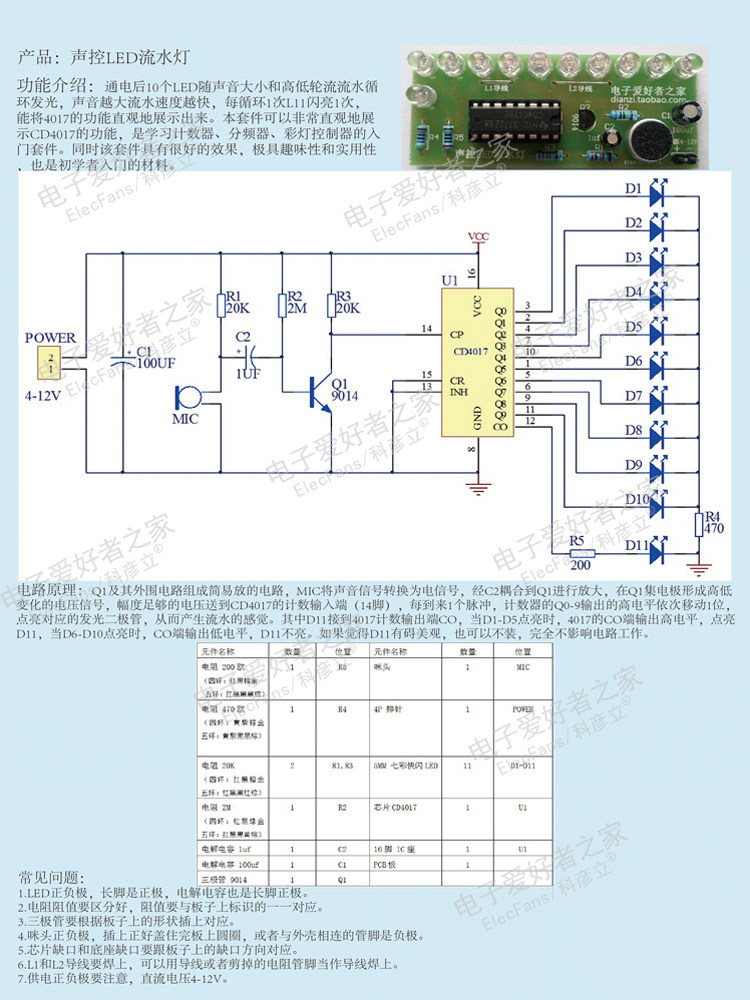

Диаграмма принципа схемы:
Принцип схемы:Q1 и его периферические цепи образуют простую схему. MIC преобразует звуковой сигнал в электрический сигнал, и он связан с Q1 с C3, чтобы увеличить его. В эпизодах Q1 формируется сигнал напряжения высоких и низких изменений. (14 штифт), для каждого импульса, высокий уровень выхода Q0-9 счетчика перемещается 1 цифр, в свою очередь, и освещает соответствующий светящийся диод, который дает ощущение проточной воды.Среди них L11 получает 4017 подсчетный выход выходной терминал Co. Когда L1-5 загорается, конечный конец 4017 выводит высокий уровень и освещает L11. Когда L6-10 загорается, выход конечный конец низкий, а L11-это не ярко.Если вы чувствуете, что L11 препятствует красоте, вы не можете установить ее, и это вообще не влияет на работу цепи.

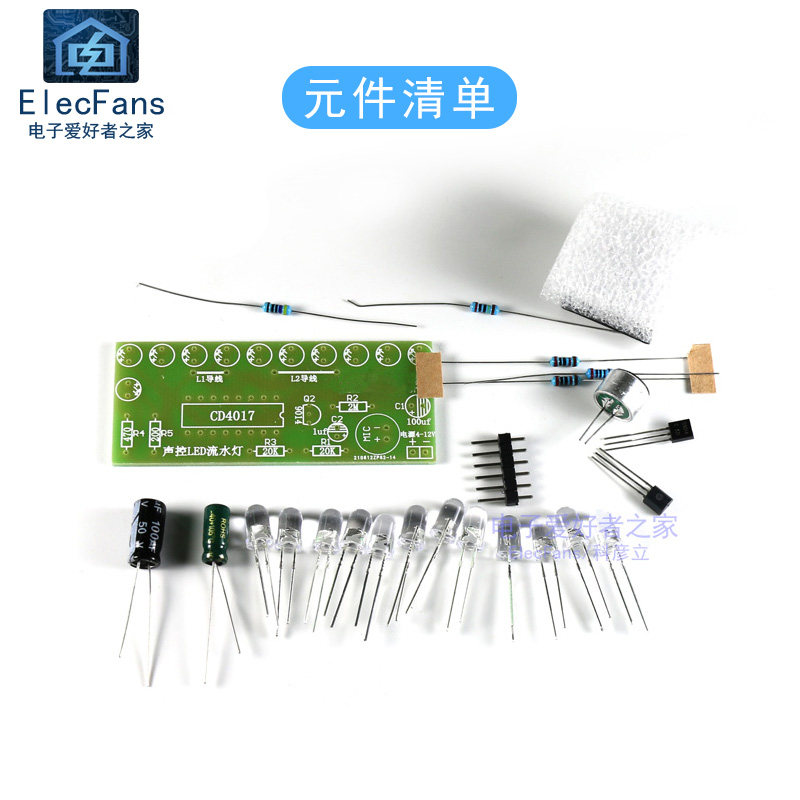

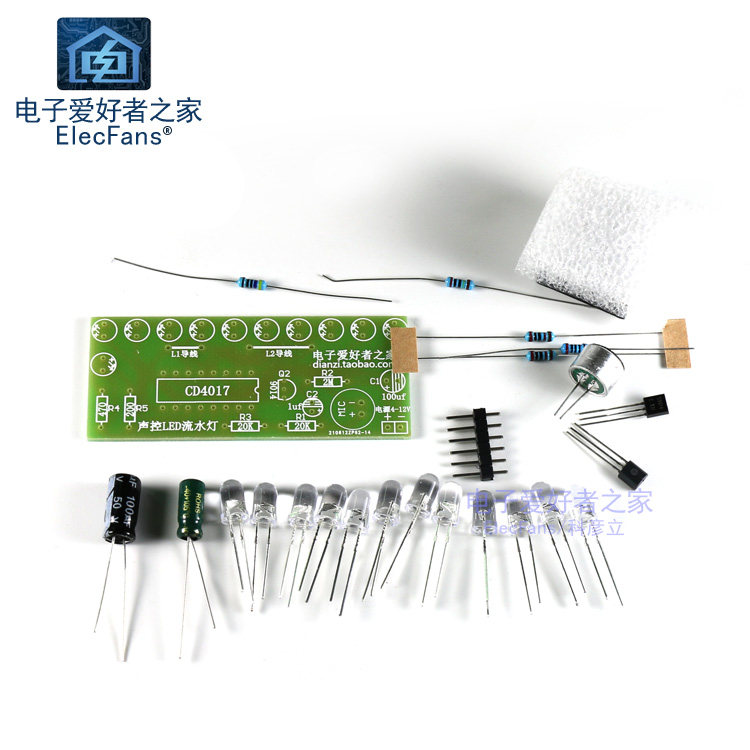

Список компонентов:
Меры предосторожности:
1. Обратите внимание на компоненты на доске, сваренной из небольшого объема, а затем сварки большими.
2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии. Мы отправим компоненты вблизи принципа его символической цепи для замены. Сопротивление мембраны синей металлической заменен на синий металлический мембранный резистор, чтобы отправить.Это тот же эффект.
3. После сварочной сварки, пожалуйста, сами -эльп. Причина работы состоит в том, что электронный продукт выходит из строя из -за электростатического разрушения, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка, из -за неправильного положения компонентной сварки и т. Д. Что ж, эта плата продала десятки из тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
