Светодиодный музыкальный спектр сварки DIY

Цена: 161-729руб.    (¥7.6)
Артикул: 544121598880

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Компонент+плата печатных плат (инструкции сварки), Компонент+плата печатной платы+оболочка (с инструкциями), Только одна пустая плата платы, Отдельная оболочка




[请注意：此套件不带音箱功放套件，需要自己在我们店里购买，谢谢！]

[音乐频谱显示LED套件]

[套件参数：]

[工作电压：5V USB供电]

[信号接入方式：3.5音频线输入音频信号]

[安装方式：DIY焊接组装]

[PCB板尺寸：100*60*1.6MM]

[外形尺寸：长：108mm]&[nbsp;高：70mm]&[nbsp;厚：16mm]

[净重：130g（含外壳）] &[nbsp;67g （不含外壳）]

[主控芯片：采用的是WD201211SOP双声道功放音响音频音乐频谱电平显示驱动芯片]

[功能介绍：]

  &[nbsp; 根据输入音频的音量强度，用多列条形LED显示出音乐频谱，具有很直观并且很美观的效果。还加入了功放电路，能够直接播放音乐。采用全贴片元件，用来锻炼贴片元件的焊接也是不错的选择。]

[焊接制作视频：]http://v.qq.com/x/page/r0805d4im3m.html

[演示视频：]http://www.iqiyi.com/w_19ru5odp25.html

[资料下载链接：][https://pan.baidu.com/s/1HdEnkJqrgLjvWg3W6SARCA] &[nbsp; 提取码：zbfx]

[视频中两个功放音箱套件的购买链接：]

[https://item.taobao.com/item.htm?id=545215423987]



[LED正负极提示：][底部有]“T&[rdquo;字形 或 倒三角形号，]“T&[rdquo;字一横的一边是正极； 三角形符号的]&[ldquo;边]&[rdquo;靠近的极性正，]&[ldquo;角]&[rdquo;靠近的是负极。简单点就是正面朝上，有绿色点的一边是负极。板子上，直角边是正极，有斜边的一边是负极。]

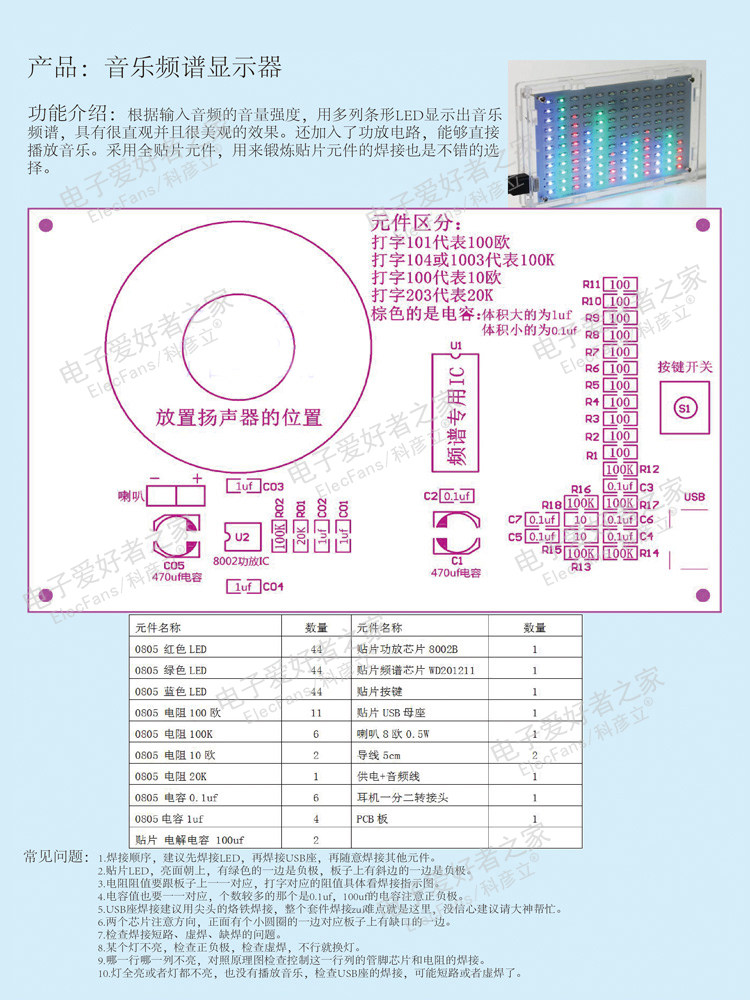

[焊接提示图：]

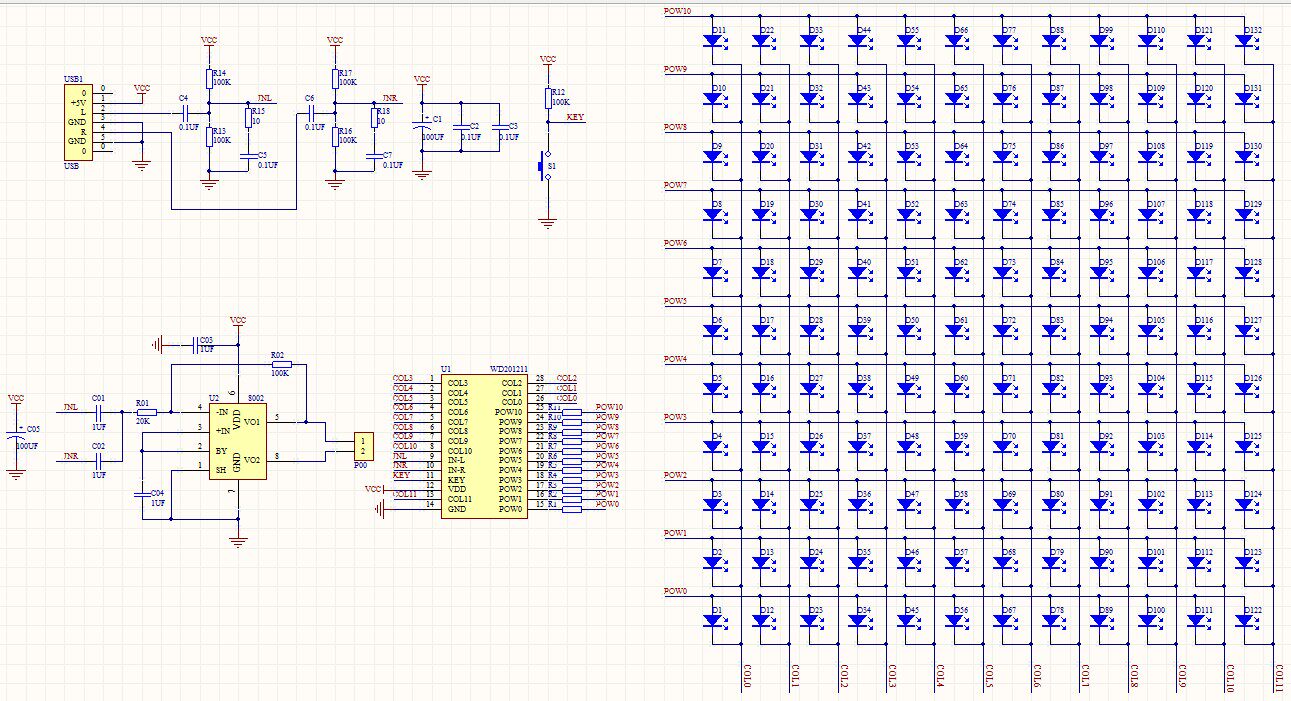

[原理图：]

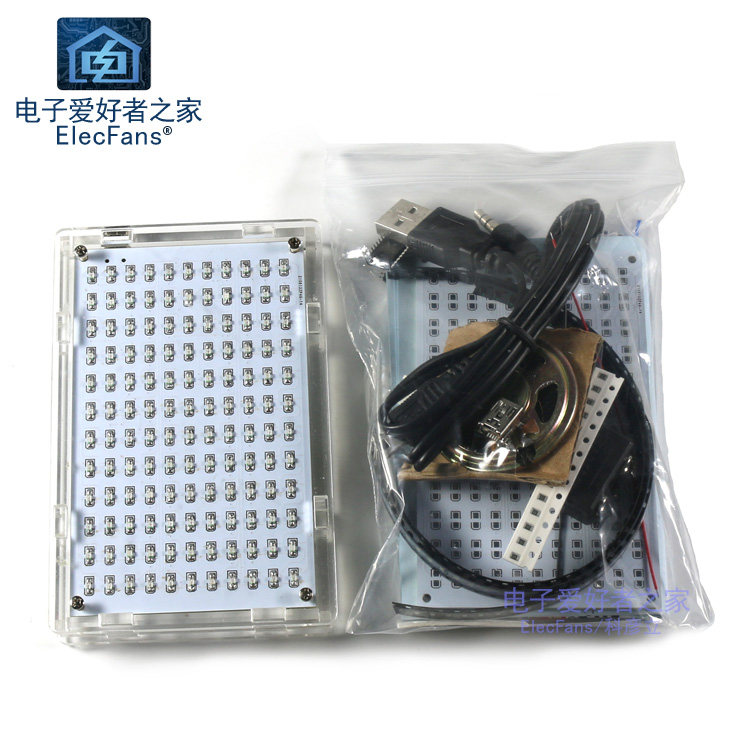

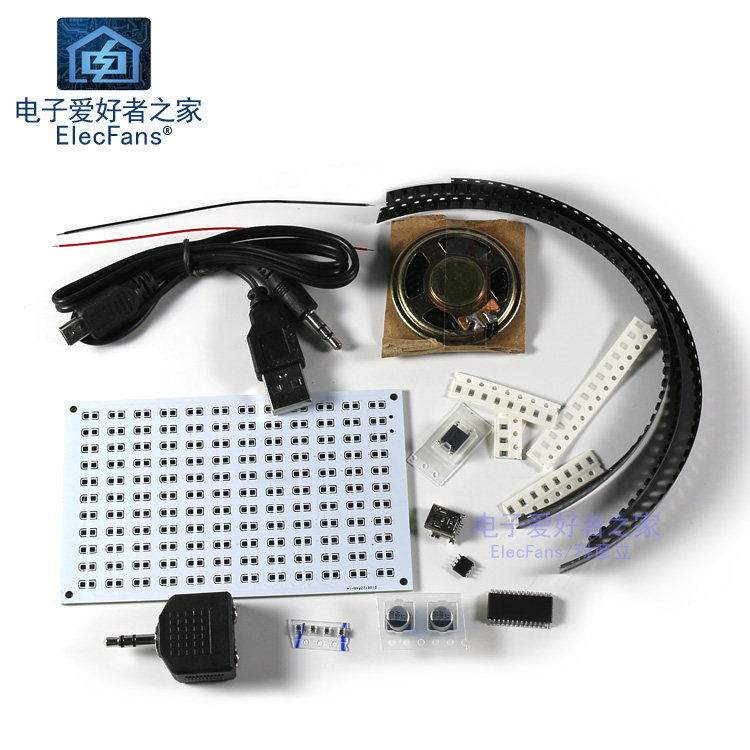

[完整散件图：]

[PCB板图：]

          &[nbsp;正面 ]                            &[nbsp; 背面]

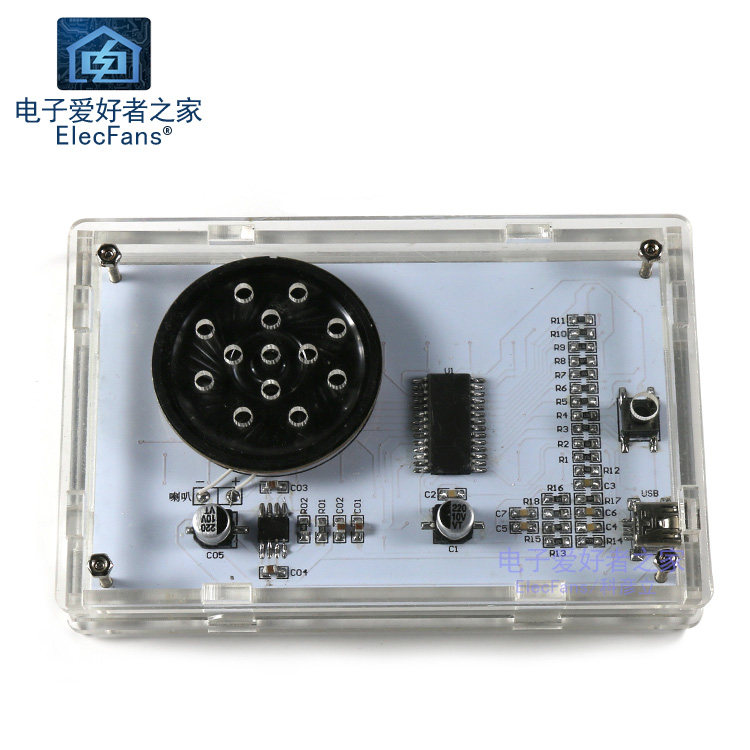

[焊接成品图：]

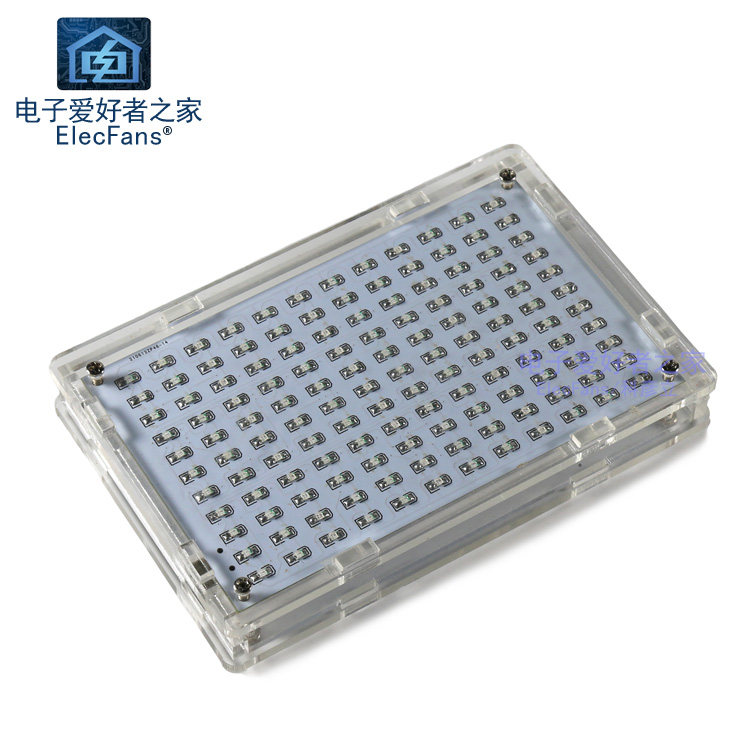

[装上外壳图：]

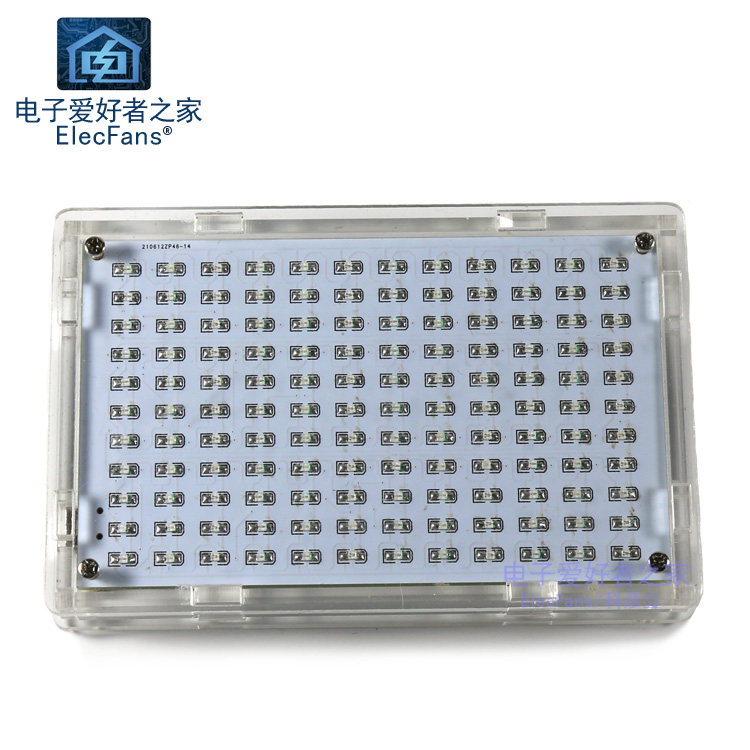

[效果图：]

[配合功放效果图：]

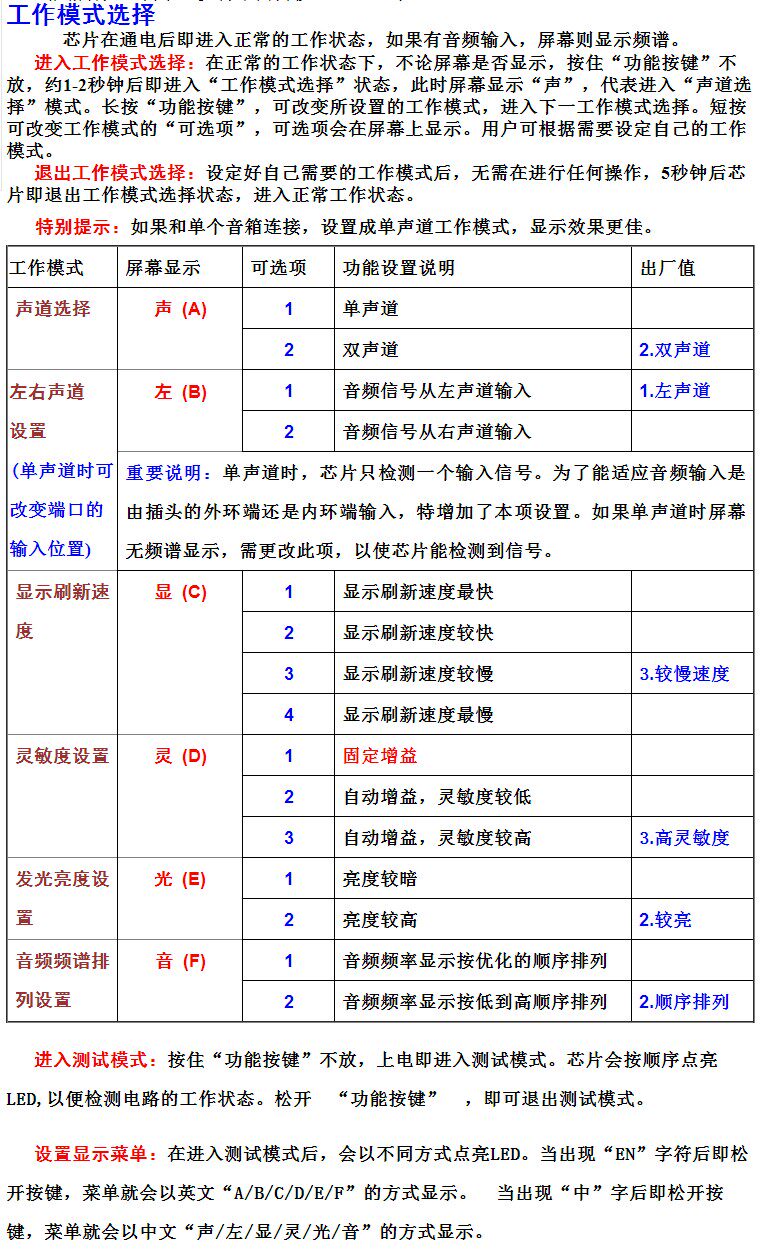

[操作指示：]

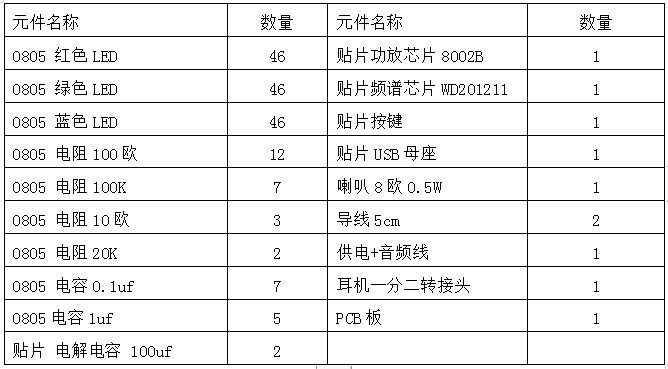

[元件清单：]

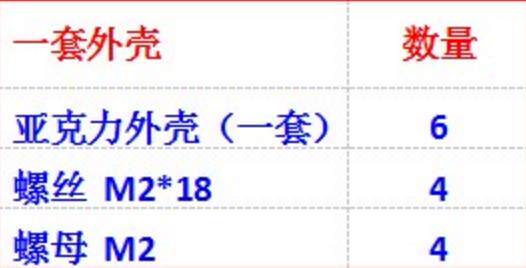

[外壳清单：]

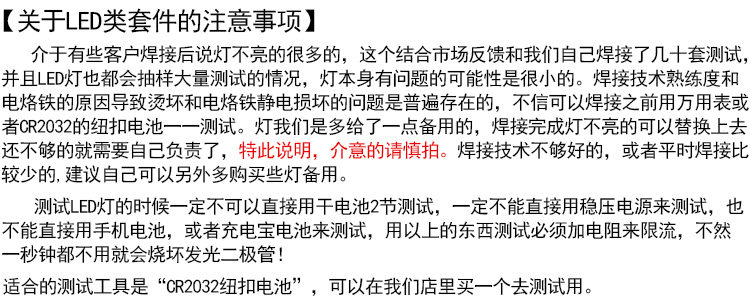

[注意事项：]

[1.注意板子上的元件从体积小的开始焊接，然后再焊接大的。]

[2.个别元件如电阻电容等暂时缺货，我们会发其符号电路原理的他附近值的元件代替，蓝色的金属膜电阻的可能换成灰色的碳膜电阻发，灰色的碳膜电阻的也可能换成蓝色的金属膜电阻来发。是一样的效果。]

[3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店只能协助您查看问题所在，我们不能保证您一焊接就能成功，这个也是为什么工厂生产线上需要维修工的原因，电子产品因为静电击穿，因为电源正负极接错烧坏，因为虚焊，因为元件焊接错位置等等等等原因出现问题的几率很大，别总说板子线路是有问题的，这个板子卖了几万人，出问题的就几十个人！我们尽力做到良好的售后服务，尽力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务，我们会竭尽全力。谢谢合作，祝大家购物愉快！]
