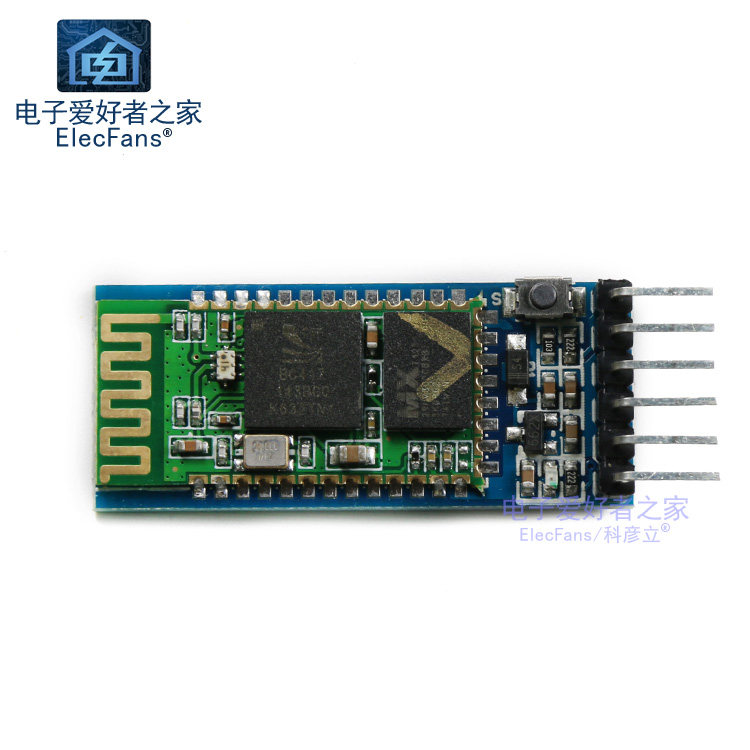

Основной модуль прохождения Bluetooth HC-05
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Оригинальный модуль с чипом, bluetooth |
|
Не получайте питание на сигнальной ноге, он будет напрямую сжечь модуль! Входное напряжение не может превышать 7 В!
Схематическая схема в данных заимствована!Пожалуйста, перейдите по фактической ссылке функции печати в модуле, спасибо!
Ссылка скачать связанную информацию, пожалуйста, скачать: http://pan.baidu.com/s/1pjv2e8n
Скачать программное обеспечение: http://pan.baidu.com/s/1qwoa0r6
Напоминание: не получайте питание от сигнальной стопы, оно напрямую сгорит модуль
Убедитесь, что каждый модуль протестирован.Прибыль скудна, не предоставляется техническая поддержка и возврат и обменные услуги
Пожалуйста, рассмотрите это перед покупкой!
1. Параметры модуля:
1. PCB Размер: 37,3 мм (длинный)*15,5 мм (ширина)
2. Вес: 3,5 г
3. Входное напряжение: 3,6 В-6 В, запрещено более 7 В
4. Силовая анти -анти -кондиционирование, а анти -модуль не работает
5. свинец 6 футов: en/vcc/gnd/rxd/txd/state (состояние Bluetooth приводит к ногам, выходной низкий уровень не подключен, и выходной высокий уровень после подключения)
6. С индикатором состояния подключения светодиодная флэшта указывает, что нет соединения Bluetooth; светодиодная медленная вспышка указывает на вход в командный режим AT
7. Зависимый чип напряжения напряжения 3,3 В, входное напряжение DC 3.6V-6V; Когда не соединяется, ток составляет около 30 мА (из-за вспышек светодиодных фонарей, ток находится в изменяющемся состоянии); после успешного сочета Ток составляет около 10 мА.
8. Уровень интерфейса составляет 3,3 В, что может непосредственно подключать различные одно -хип -микрокомпьютеры (Arduino/51/AVR/PIC/ARM/MSP430 и т. Д.), И 5 -вагольный микрокомпьютер также может быть подключен непосредственно.Прямо подключитесь к одному последовательному порту микрокомпьютера, вы не можете передать чип MAX232!
9. Допустимое расстояние передачи составляет 10 метров, и можно превышать 10 метров, но не гарантирует качество соединения
10. После успешного спаривания его можно использовать в качестве полного последовательного порта.Нет необходимости понимать какой -либо протокол Bluetooth, но поддерживает только 8 -бит данных, 1 стоп -бит и не подготовленный формат связи.Это также наиболее часто используемый формат связи, который не поддерживает другие форматы!
11. Нажмите кнопку, а затем включите модуль Bluetooth, чтобы ввести режим AT, установить параметры и информацию запроса
12. Вы можете переключить режим хоста и рабов через команду AT
13. Скорость по умолчанию модуля составляет 9600, пароль спаривания по умолчанию-1234, имя по умолчанию-HC-05

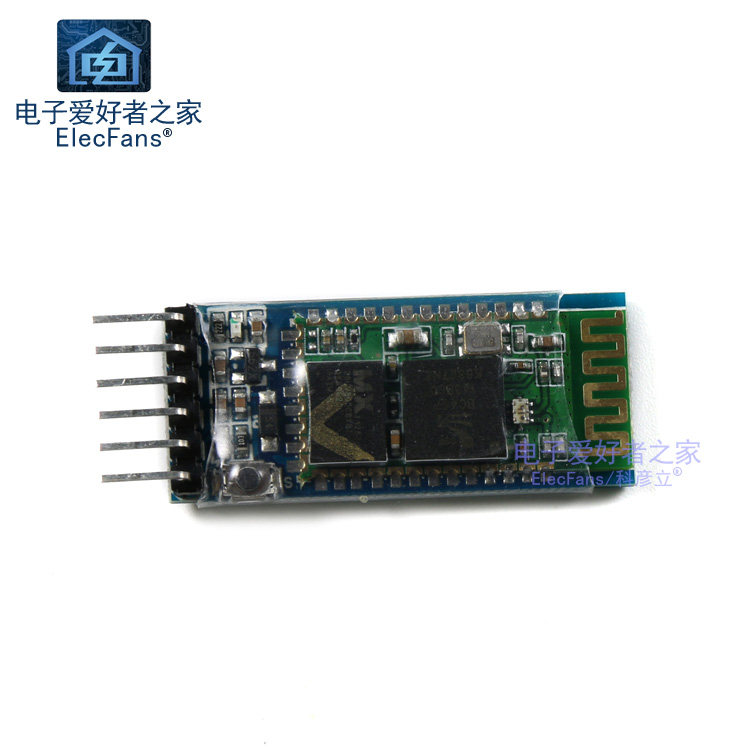

14. Защита с прозрачной трубкой тепловой усадки

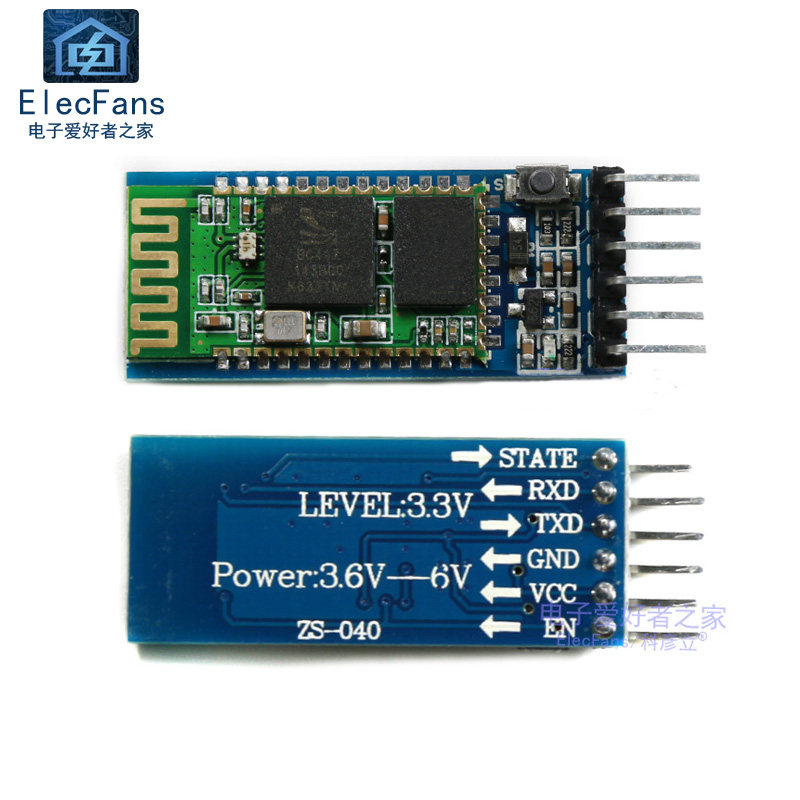

2. Метод проводки:

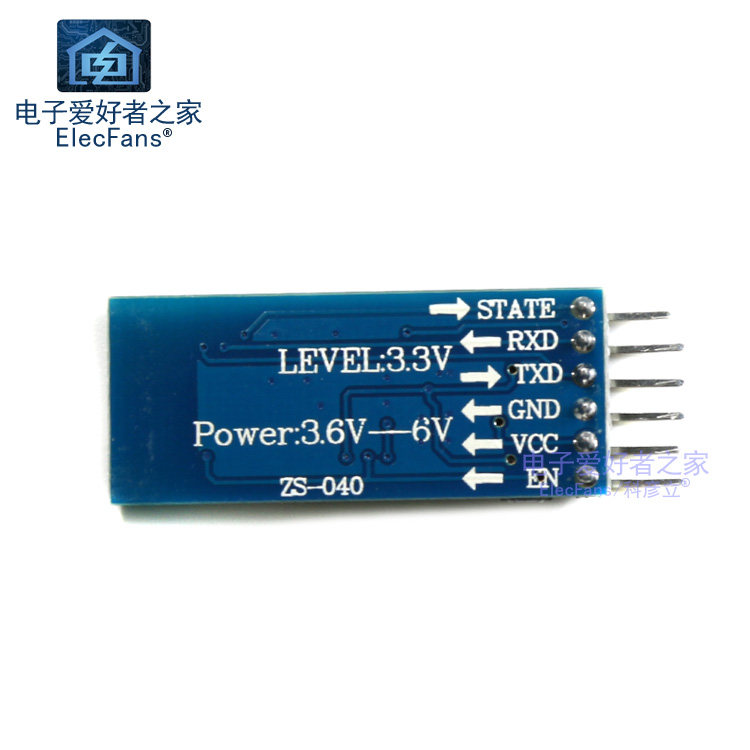

VCC: положительный источник питания положительный
GND: Рядом с полюсами, чтобы подключить источник питания
RXD: Приема End, модуль Bluetooth получает данные с других устройств; нормальные условия подключаются к отправке других устройств TXD
TXD: отправить конец, модуль Bluetooth отправляет данные на другие устройства; нормальные условия Подключите приемник RXD других устройств
EN: включить, подключите 3.3V, когда вам нужно ввести режим AT
3. Список доставки
1 модуль Bluetooth Bluetooth HC-05 (протестирован)
В наборе инструкций
HC-05 встроенный модуль последовательной связи Bluetooth (далее называемый модулем) имеет два рабочего режима: Рабочий режим ответа команды и
Автоматическое рабочее режим подключения, модули в рабочем режиме автоматического соединения можно разделить
Loopback) Три типа рабочей роли.Когда модуль находится в рабочем режиме автоматического соединения, он будет автоматически устанавливать заранее
Передача подключенных данных; когда модуль находится в рабочем режиме ответа команды, могут быть выполнены все команды. Пользователи могут отправлять в модуль
Отправьте различные инструкции AT, чтобы установить параметры управления или команды управления проблемами для модулей.Ввод, управляя внешними контактами модуля (PIO11)Вход на уровень может реализовать динамическое преобразование рабочего состояния модуля.

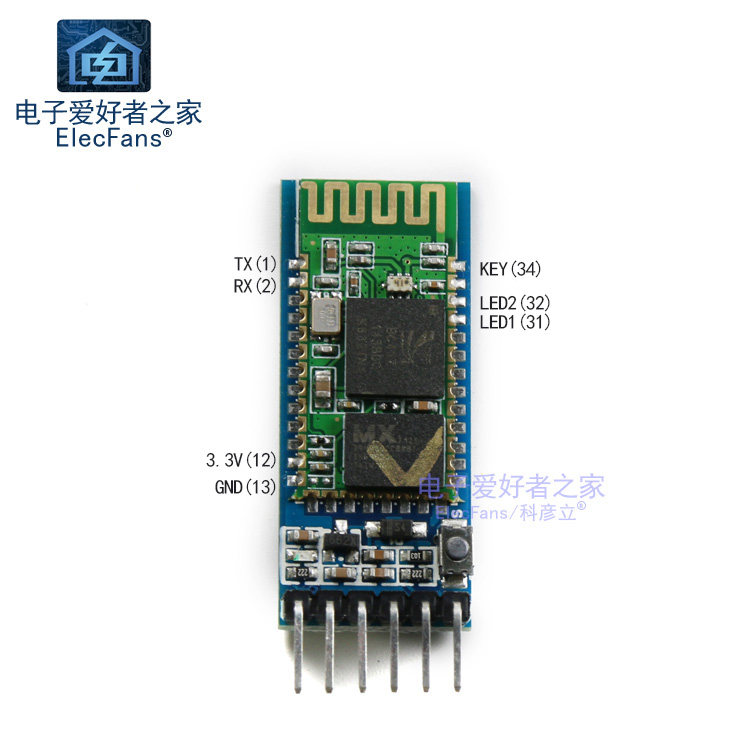

Определение точки, используемое модулями последовательного порта:
1. PIO8 подключен к светодиоду, указывает, что модуль работает, модуль вспыхивает после питания, а различный интервал вспышки состояния отличается.
2. Светодиод подключения PIO9 указывает на то, что модуль успешно подключен. После успешного последовательного порта Bluetooth, подключение, светодиод яркий.
3. Переключение состояния модуля PIO11, высокий уровень>При командовании отвечает на статус работы, низкий уровень или приостановлен>Bluetooth обычная работа
состояние.
4. Уже есть сброс сброса на модуле, а сброс завершен после повторного обеспечения.
Шаги для установки в качестве основного модуля:
1. PIO11 высок.
2. Питание мощности, модуль входит в статус ответа AT.
3. Супер терминал или другие последовательные инструменты, установите скорость передачи 38 400, 8 цифр битов данных, остановленные на одну цифру, без школьного теста, без потокаконтроль.
  4. Отправьте символы в последовательном порту“AT+ROLE=1rn”, успешно вернулся“OKrn&Rdquo; где r n заменяется автомобилем.
5. Pio низкая, RE -сила, модуль является основным модулем, автоматически ищет из модуля и устанавливает соединение.
