MQ-3-7-8-135 Датчик обнаружения газа

Цена: 83руб.    (¥3.9)
Артикул: 36041684443

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии

Адрес загрузки данных: http://pan.baidu.com/s/1defrtwp

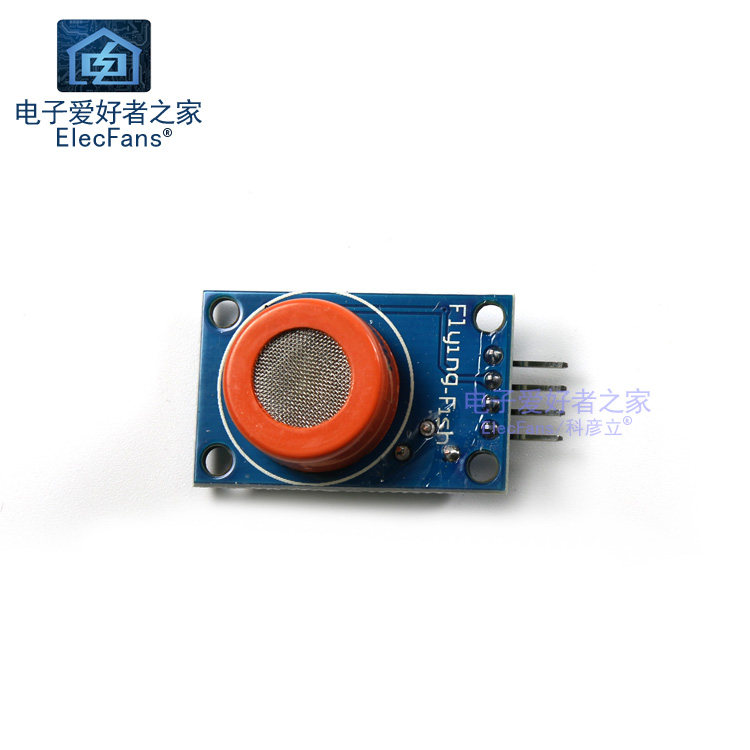

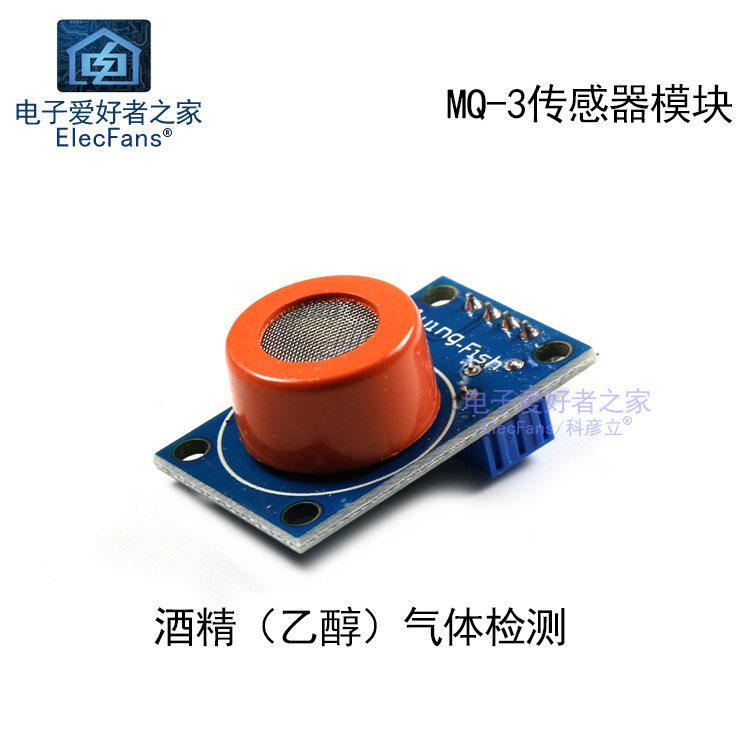

Введение в датчики MQ-3:

Чувствительный к газу материал, используемый датчиком газа MQ-3, представляет собой диоксид олова (SNO2) с более низкой скоростью проведения в чистом воздухе.Когда алкогольный пара присутствует в среде, где расположен датчик, проводимость датчика увеличивается с увеличением концентрации алкогольного газа в воздухе.Используйте простую схему, чтобы преобразовать изменение проводимости в выходной сигнал, соответствующий концентрации газа.Датчик газа MQ-3 обладает высокой чувствительностью к спирту и может противостоять вмешательству бензина, дыма и водяного пара.Этот датчик может обнаружить разнообразную концентрированную атмосферу алкоголя, которая представляет собой датчик с низким уровнем кост, подходящий для нескольких применений.

Приложение модуля:

Тестирование на алкоголь (этанол) для тестирования на автоотщиате водителей и других запрещенных операторов после спирта также используется для обнаружения пар этанола в других местах.

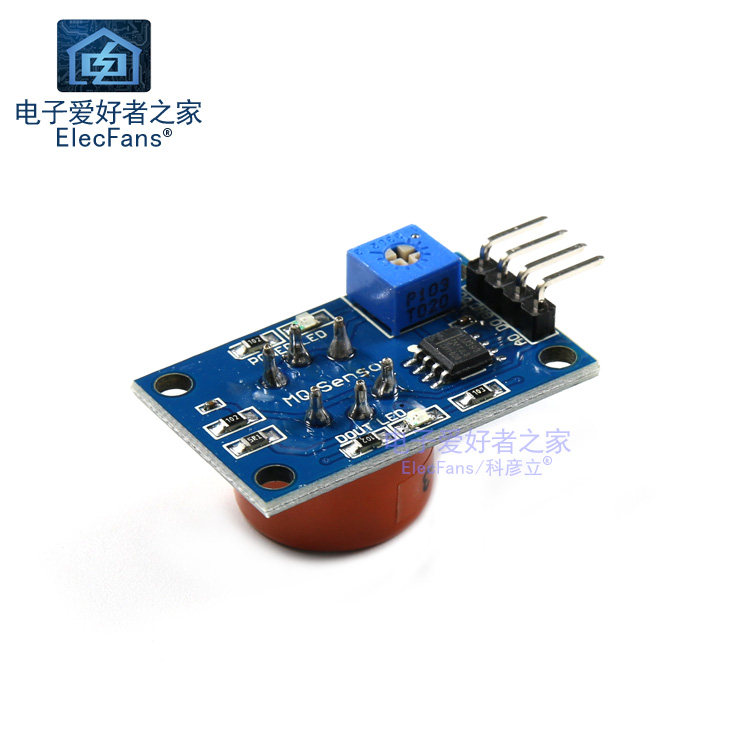

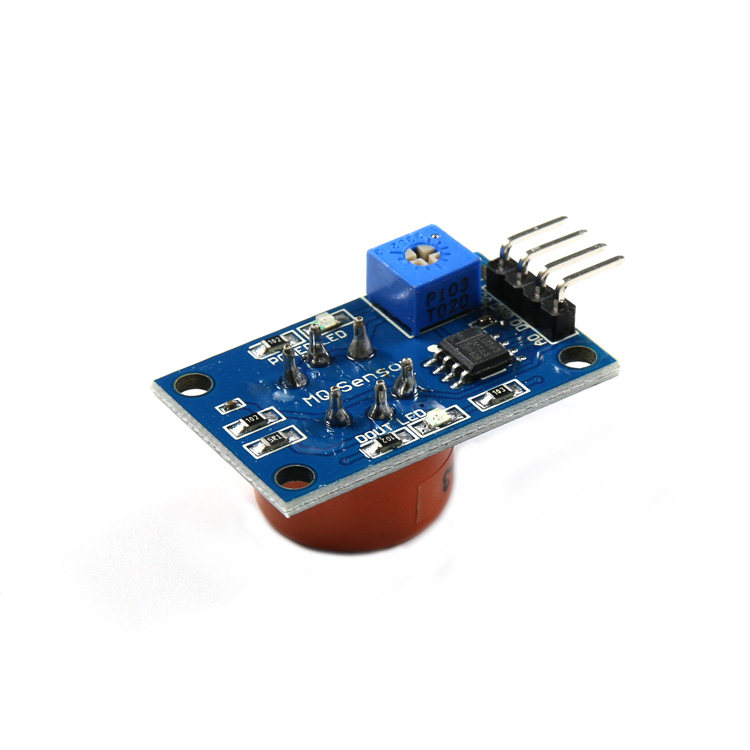

Характеристики модуля:

1. Используйте высококачественные двойные панели, с инструкциями по мощности и инструкциями по выводу сигнала TTL;
2. с выходом сигнала DO переключателя (TTL) и выходом аналогового сигнала AO;
3. Допустимый сигнал выхода TTL составляет низкий уровень.В
4. Выходное напряжение аналоговой величины, чем выше концентрация, тем выше напряжение.
5. Существует хорошая чувствительность к обнаружению алкоголя.
6. Есть четыре винтовых отверстия для легкого расположения;
7. Размеры продукта: 32 (l)*20 (w)*22 (h)
8. Иметь длительный срок службы и надежную стабильность
9. Характеристики восстановления быстрого ответа

Электричество:
Входное напряжение: энергопотребление DC5V (ток): 150 мА
Выход: TTL № 0 и 1 (0,1 и 5 В)
Выход AO: 0,1-0,3 В (относительно без загрязнения), максимальное напряжение концентрации составляет около 4 В
Специальное напоминание:После того, как датчик включен, он должен быть предварительно подготовить около 20 лет.

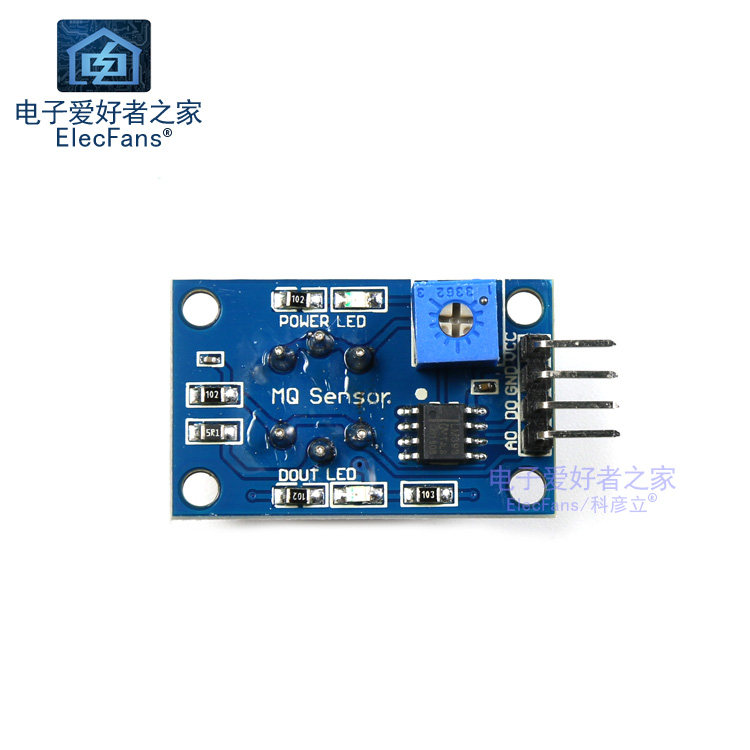

Проводка:

1. VCC: положительная мощность положительная (5V)
2. GND:Негативное источник питания
3. Do: Выход сигнала TTL переключателя
4, AO: выходной сигнал

Программа тестирования:







Реализация функции: эта версия поддерживающей тестовой программы
Используйте чип: AT89S52

Кристалл: 11.0592 МГц

Поттер ставка: 9600

Компиляция среды: keil

[Отказ от ответственности] Эта программа используется только для обучения и ссылки. Пожалуйста, укажите информацию об авторском праве и авторе!

Примечание: 1,Когда концентрация измерения больше, чем установленная концентрация, выходной сигнал однополушного машины io низкий

#include// Файл библиотеки

#Define uchar unsigned char //

#Define uint unsigned int //

Определение ввода/вывода

sbit LED=P1^0;// Определите первое место (т.е. p1.0) порта P1 одного -хип микрокомпьютер в качестве конца индикатора

sbit DOUT=P2^0;// Определите первое место (т.е. p2.0) одноонологичного порта микрокомпьютера P2 на входной клемме датчика

/Функция задержки

void dolemploy () // Программа задержки



uchar m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);



Основная функция

void main()



В то время как (1) // бесконечный цикл



LED=1;// выходить из порта P1.0

if (double == 0) // Когда концентрация выше, чем установленное значение, функция условия выполнения



Delay (); // Задержка анти -интерференции

if (double == 0) // Когда концентрация выше, чем установленное значение, функция условия выполнения



LED=0;// Light P1.0 Port

Заканчивать
