(4 -линейная система) Огненной светильник/датчик пламени Модуль Огненной Источник Пожарного источника

Цена: 30руб.    (¥1.4)
Артикул: 35124127482
Доставка по Китаю (НЕ включена в цену):
32 руб. (¥1.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • (4 -Line System) Модуль огня/датчика огня/пламени
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии

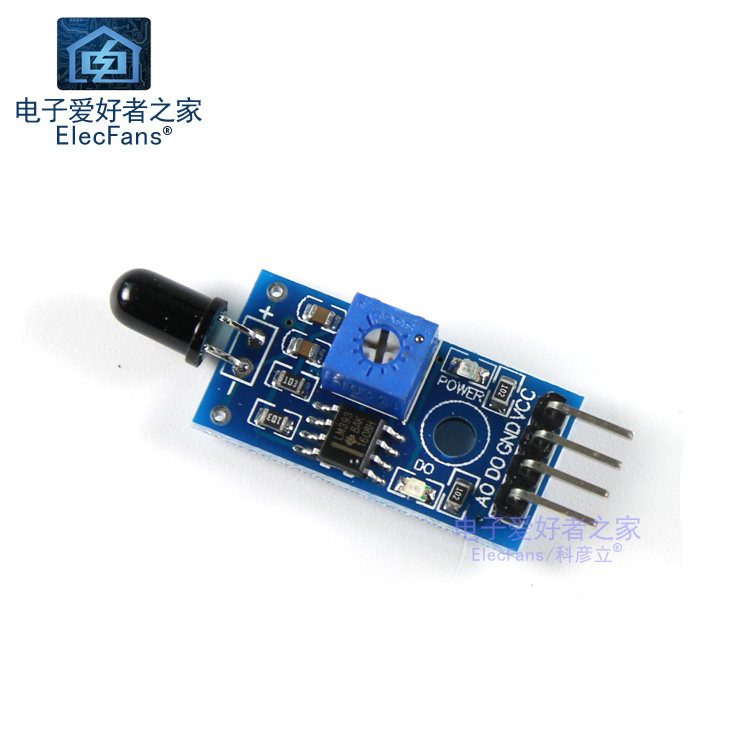

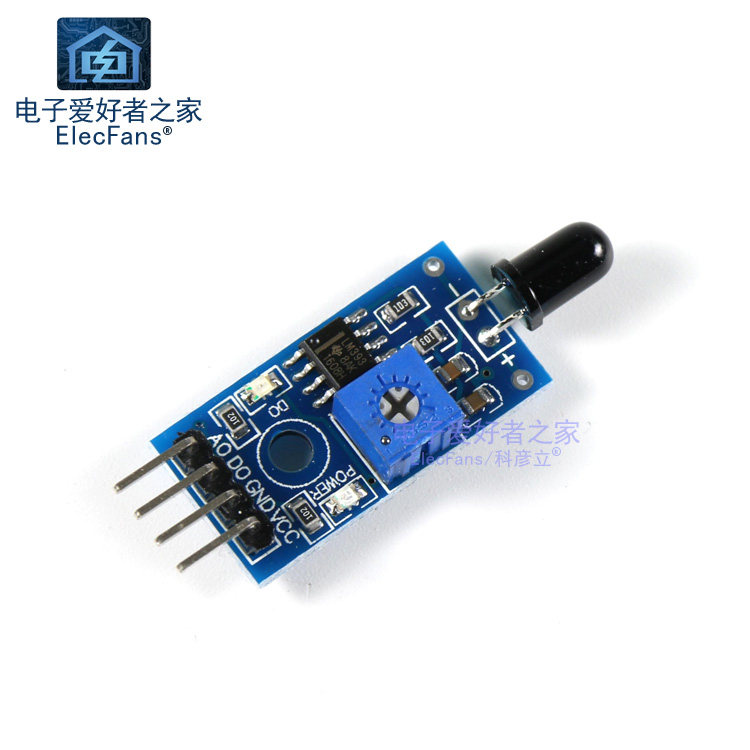

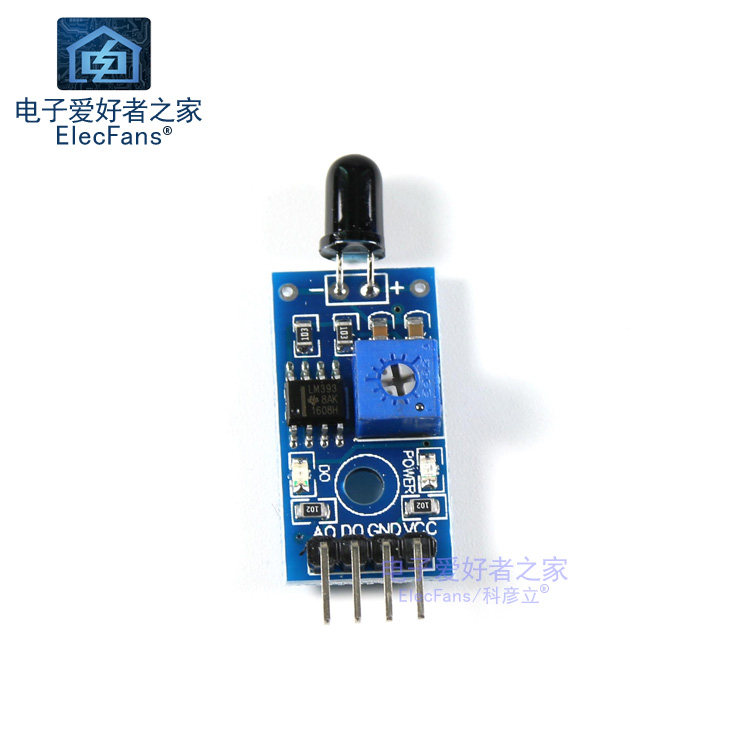

Цвет: (4 -Line System) Модуль огня/датчика огня/пламени

Список доставки:

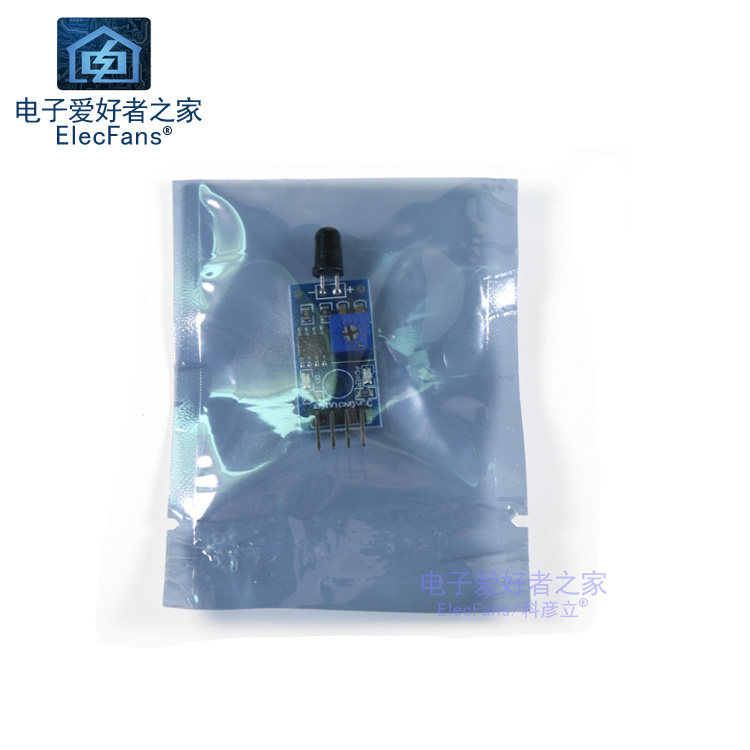

Модуль датчика пламени x 1 кусок

Адрес загрузки информации:https://pan.baidu.com/s/14rzp9gx7ajbmrsqd_a5pyw код извлечения: RISV



использовать:
Различное пламя, обнаружение источника огня
Характеристики модуля:
1. Вы можете обнаружить источник света в диапазоне пламени или длины волны в диапазоне 760 нанометра до 1100 нанометров. Более легкое испытание расстояние пламени составляет 80 см. Чем больше пламени, тем дальше испытательное расстояние испытания.
2. Угол обнаружения составляет около 60 градусов, что особенно чувствительно к спектру пламени
3. Чувствительность может быть отрегулирована (синий цифровой потенциометр регулируется на рисунке)
4. Выход компаратора, сигнал чистый, форма волны хороша, емкость драйвера сильна, более 15 мА
5. Сопоставьте регулируемый потенциометр точности, чтобы отрегулировать чувствительность
6. рабочее напряжение 3.3V-5V
7. Выходная форма: Вывод о цифровом переключате

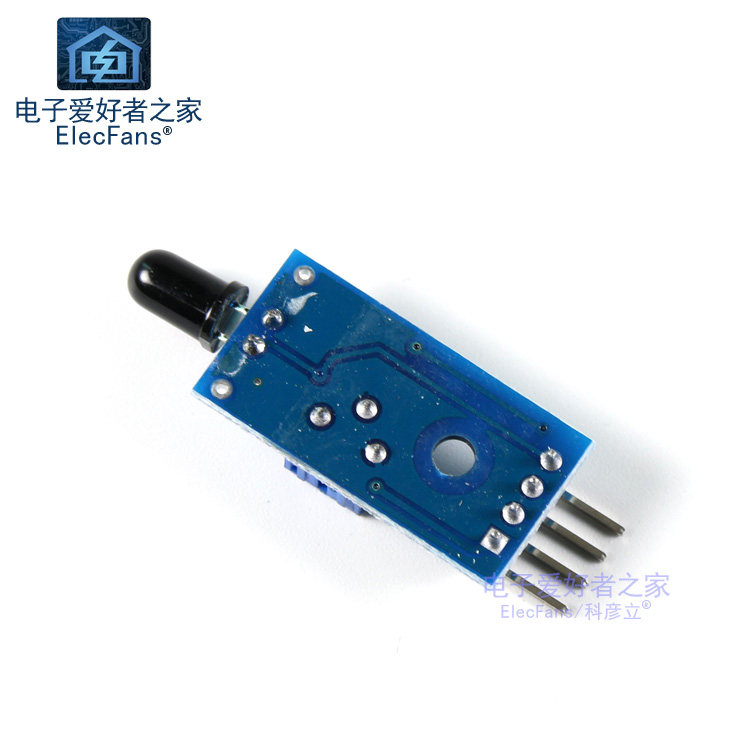

8. Для удобной установки есть фиксированные отверстия для болтов
9. Размер платы за небольшую плату: 3,2 см х 1,4 см.
10. Используйте ширину напряжения LM393 Comporator

Описание проводки продукта:
1. VCC Подключите питание источника питания 3.3-5V
2. GND Негативное источник питания
3, до Выход сигнала переключения TTL
4. АО Выход аналогового сигнала малой платы (сигнал напряжения)


Модуль Используйте инструкции:
1. Датчик пламени наиболее чувствителен к пламени, и он также реагирует на обычный свет. Как правило, он используется в качестве тревоги.
2. Выходной интерфейс небольшой платы может быть непосредственно подключен к однооборотному iO -порту.
3. Держите определенное расстояние от датчика и пламени, чтобы избежать повреждения датчика при высокой температуре. Расстояние между испытанием пламени зажигала составляет 80 см. Чем больше пламя, тем дальше испытательное расстояние

4. Метод аналогового вывода малой платы и обработка AD преобразования могут получить более высокую точность

Диаграмма объяснений с чувствительным к свету сопротивление в качестве примера: доска такая же!Просто зонд, который получает, отличается!
