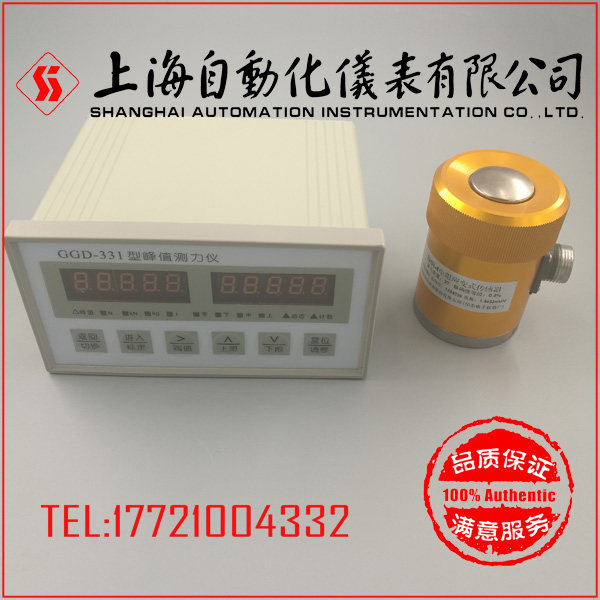

GGD-331Пик протестированный счетчик силы - это счетчик, который используется для отображения и контроля пика (максимум) пика (максимум) напряжения и давления.С двумя цифровыми дисплеями отображаются пиковое значение и динамическая сила.GGD-331Внутренние крупные интегрированные схемы, такие как однопроизводительные микрокомпьютеры и высокоскоростные и высокие чипы отбора проб, имеют характеристики высокой стабильности и высокой анти -интерференции.В инструменте не существует циферблатного переключателя и потенциометра, который может легко вызвать неисправности из -за длительного старения дня. Его касается клавиатура. Через эти клавиатуры могут быть выполнены все корректировки и операции.Рабочий статус и параметры настройки инструмента сохраняются с помощью неэмеричных чипов хранения данных, и они не могут быть потеряны в течение десяти лет, даже если они отключены.Кроме того, есть дверная схема собак, поэтому вся машина имеет чрезвычайно высокую надежность.
1Основные технические индикаторы и характеристики
● Датчик стимулирующая сила:10V(Dc).
● Диапазон входных сигналов датчика:0————30мV.
● Скорость отбора проб:800Второй уровень/Второй.
● Максимальный показатель дисплея:9999Характер.
● Точность измерения: лучше0.05% (Не включать датчики)
● Дисплей: Double Five -Digit Display, один из которых является пиковым дисплеем, а другой -динамический дисплей.Двойной четыреLEDИндикатор состояния.
● Клавиатура: шесть композитных клавиш.
● Характеристики выходного переключателя управления: частые открытия,220V,0.5A.
● Рабочий источник питания:220V,10W.
● Габаритные размеры:160(Ширина)×85(высокий)×180(глубокий)mm.
● Размер отверстия:150(Ширина)×75(высокий)mm.
2Структура внешнего вида и объяснение инструмента
2. 1Передняя панель инструмента

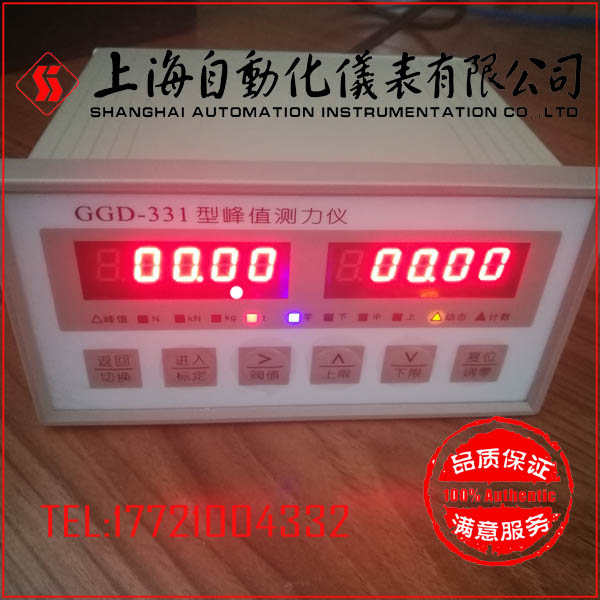

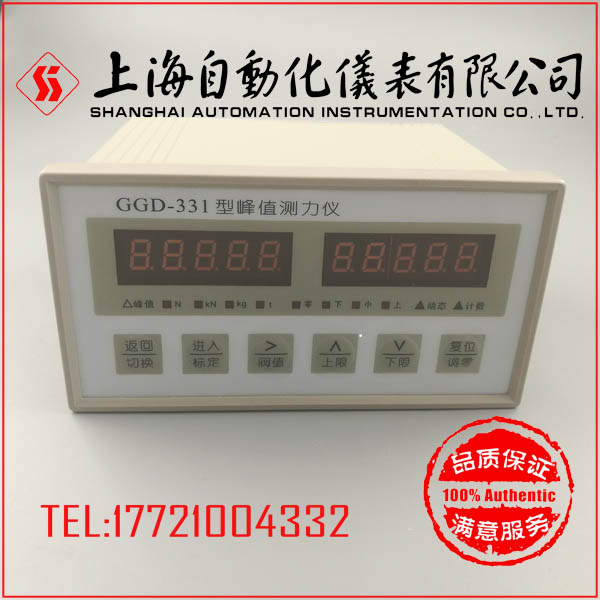

Пик дисплея Индикатор состояния Эксплуатационная клавиатура Динамический дисплей
2. 2Задняя тарелка инструмента
Разъем датчика нагрузки Управлять выходным интерфейсом Рабочая мощность подключения
Проводка датчика нагрузки:
1-, 1-Отрицательный сигнал (эталонная линия цвет: синий)
2-Сигнал положительный электрод (опорная линия цвет: желтый или зеленый))
3-Отрицательное давление моста (опорная линия цвет: белый)
4-Положительный электрод давления моста (опорная линия цвет: красный)
5-Щит
Примечание:1.Цвет проводки подлежит фактической маркировке датчика.
2.Если выходная полярность датчика противоположна, то есть, в то время как сила увеличивается, дисплей будет уменьшен. В настоящее время его можно решить методом изменения двух сигнальных проводки.
Управление выходной проводка:
1- Непредвиденный
2- Непредвиденный
3————RS485Интерфейс связиBФаза (выбранный)
4————RS485Интерфейс связиAФаза (выбранный)
5,6- более низкий выходной контакт (часто открытый)
7,8- выходной контакт в ограниченности (частое отверстие)
9,10-Полекулярный выходной контакт (часто открытый)
3Функциональные концепции и операции
3. 1Нуль
В случае устройства измерения силы, если значение отображения прибора не равна нулю, особенно когда нулевая точка относительно большая, необходима операция нулевой регуляции, в противном случае она повлияет на точность измерения.Рекомендуется открыть операцию с регулированием с нулевой реакцией после открытия инструмента и предварительного нагрева в течение нескольких минут в день, и уверенно, что устройство не подвергается стрессу.
Метод работы: нажмите [Switch] и [Zero] одновременно, и инструмент немедленно завершает ноль и отображает ноль.
3. 2Восстановление
После использования функции сброса, результаты пиковых измерений очищаются вручную после одного измерения.После сброса значение отображения пикового дисплея на левой стороне панели прибора будет заменено на ноль.Поскольку этот прибор имеет функцию автоматического сброса, пиковой дисплей автоматически обновляет предыдущий пиковой дисплей, поэтому вам не нужно вручную восстанавливать его после каждого теста.
Метод работы: нажмите клавишу [сбросить] один раз, а пик инструмента сброшен.
3. 3Масштабирование
Порог имеет две функции в этом счетчике: сначала установка нечувствительной области.Диапазон сигналов настройки прибора от нуля до набора называется неприглядной областью.Пиковой сигнальный прибор в нечувствительной области всегда рассматривает его как нулевое, цель состоит в том, чтобы предотвратить контроль над контролем, вызванным интерференционными сигналами, такими как вибрация.Второе - это начало и конец распознавания счетчика каждого процесса измерения, так что прибор отображает соответствующие пики каждого процесса измерения.
Порог не должен быть установлен на ноль, но он не может быть больше нижнего предела.Рекомендуемое значение настройки10————50(Количество чисел с десятичными точками).
Метод настройки порога: нажмите [Switch] и [Datery] клавиши одновременно, и правильный дисплей дисплей »- - - P1", Левый дисплей отобразит исходные настройки, а отображение наибольшего бита вспышек. В настоящее время метод настройки данных может быть установлен с помощью метода настройки данных.Обратите внимание, что метод настройки данных также применим к настройкам данных в нижних пределах, верхнем пределе и элементах функций калибровки.3.4,3.5и3.6Больше не повторяется.
Метод настройки данных:
① Нажмите кнопку [＞], чтобы переместить дисплей -бит желания для настройки, направление движения находится в правой стороне рядом, а выбранная бита дисплея будет отображаться во вспышке.
② Нажмите клавишу [∧], чтобы увеличить значение бита дисплея Flash.
③ Нажмите клавишу [∨], чтобы уменьшить значение бита дисплея Flash.
④ Когда дисплей на дисплее настраивается к ожидаемому значению, не нужно заботиться о том, на какой из них есть, нажмите клавишу [ENTER], чтобы подтвердить, настройка данных завершена, и инструмент автоматически вернется к работе состояние.
3.4Нижний предел
Пользователь может установить нижний предел управления силой измерения через настройку нижнего предела. Как только сила измерения не достигнута, индикатор «нижний предел» на нижезобленном дисплее зажжена, а выход «нижний предел» задней панели эффективна.Если значение измерения превышает нижний предел, но оно не выше, чем верхнее предельное значение, индикатор «ограниченного» на приведенном ниже пиковом дисплее зажжена, а выход «предел» задней панели действителен.Значение настройки нижнего предела должно быть больше порога.
Метод настройки нижнего предела: нажмите [переключатель], кнопку [нижний предел] одновременно, и правильный дисплей дисплей "- - - P2", Левый дисплей отобразит исходный предел настройки и самый высокий бит мигающего дисплея. В настоящее время его можно использовать3.3Метод настройки данных, описанный в настройке нижнего предела, установлен.
3.4Верхний предел
Пользователь может установить верхний предел управления силой измерения через настройки верхнего предела. Как только сила измерения превышает верхний предел, индикатор «верхний предел» на пиковом дисплее зажжена, а выход «верхний предел» задней Панель действительна.Если значение измерения ниже, чем верхний предел, но выше, чем значение нижнего предела, индикатор «предел» на приведенном ниже пиковом дисплее зажжена, а «ограниченный» выходной вывод задней панели действителен.Значение настройки верхнего предела должно быть больше, чем нижнее предельное значение.
Метод настройки верхнего предела: нажмите [переключатель], [верхний предел] одновременно, и правый дисплей дисплей "- - - P3", Левый дисплей отобразит исходный предельный набор, и отображается самые высокие битовые мерцания. В настоящее время его можно использовать3.3Метод настройки данных, описанный в настройке верхнего предела, установлен.
3.4Настройки последовательного почтового адреса
Протокол
Метод передачи: RS485
Скорость передачи: 19,2K
Передача данных -8 -бит асинхронная связь, один кадр информации -10 цифр: одна начальная позиция, восемь бита данных и один бит остановки.Все числа и символы представлены символами ASCII в общении.
Этот инструментальный интерфейс связи может быть установлен на адрес «00». В настоящее время интерфейс работает таким образом, чтобы постоянно отправлять данные в одну сторону, и запрос адреса не требуется; если вы хотите следовать мульти -макиновой связи,. Адрес должен узнать, инструмент должен установить адрес: В любом из «01, 02, 03, ... 26» соответствующая команда запроса хоста - «a, b, c, ... z», то есть хост использует «A», чтобы запросить инструмент «01» и использовать инструмент «B» для запроса 02 »,« C », чтобы запросить инструмент« 03 »...Соответствующий инструмент после запроса отправляет следующие сигналы данных (устанавливается на адрес «00», который, то есть не Quecery, формат сигнала данных, отправленный непрерывно в ряду, одинаково):
DВсеВведите банк
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Среди них первый бит - это символ «D» как начальный символ, который расположен при получении строки.
Второй бит-это адресная позиция этого инструмента (представленная символом A-Z).
Третье место-пиковое состояние измерения "+" указывает на то, что пиковое значение измеряется, а «-» означает, что пиковое измерение закончилось.
4 -й по 8 является пиковым значением измерения, которое содержит десятичную точку
9-й бит-это бит символа динамического измерения «+» указывает на то, что результат измерения положительный, а «-» означает, что результат измерения отрицательный.
10 -й по 14 является динамическим значением измерения, которое содержит десятичную точку.
15-16 битов - это разрывы и изменения перевозки и изменения соответственно.
Метод настройки последовательного почтового адреса: нажмите клавиши [∧] и [∨] одновременно, правильный дисплей "Дисплей"- - - P5", Левый дисплей отобразит первоначально установлен почтовый адрес, и отображается десять битов, которые можно использовать в настоящее время3.3Метод настройки данных, описанный в адресе связи, установлен.
3. 6Стандарт (этот элемент для менеджера прибора для справки)
Примечание. Пользователь тщательно использует операцию калибровки. Неправильная операция калибровки повлияет на точность значения отображения.
Калибровка используется для регулировки шкалы значения отображения прибора.Если значение отображения прибора имеет ошибку с фактическим значением, необходимо настраивать его с помощью метода калибровки, чтобы сделать два согласованных.Это неточно до того, как инструмент не будет пропущен через калибровку. Поэтому, до того, как завод будет выпущен, инструмент будет откалиброван путем загрузки стандартной нагрузки через стандартную нагрузку, чтобы обеспечить точность использования пользователя.Как правило, пользователи не должны выполнять эту операцию. Наоборот, калибровочная операция, выполняемая без профессионального калибровочного оборудования, будет напрямую повлиять на точность дисплея инструмента.
Перед работой калибровки дайте датчику измерения силы в пустой нагрузке(Не сильно)После этого ноль правильно, а затем загрузите стандартную нагрузку на датчик. Стандартная нагрузка должна быть как можно ближе к фактическому максимальному диапазону, по крайней мере, не ниже фактического диапазона.1/3Чтобы обеспечить точность калибровки.
В то же время нажмите кнопку [Switch] и [калибровка] и поддерживайте в течение примерно десяти секунд (для предотвращения неправильной работы) до правого дисплея дисплея »- - - P4", Дисплей на левом дисплее "1000"И самые высокие биты вспыхнули, он используется в это время3.3Метод ввода стандартной нагрузки в методе настройки данных отображается. Если входное значение содержит десятичную точку, входное значение составляет только число до и после десятичной десятичной точки, исключая десятичные точки.После нажатия клавиши [enter], чтобы подтвердить, в настоящее время инструмент появляется десятичная точка за сотню цифр. Использование клавиши [>] может привести к тому, что десятичные точки появляются в 100 цифрах, десять цифр и позиции. Введите. ] подтверждение ключа, операция калибровки закончилась
