Температура и влажность передатчика SHT20 Датчика.

Цена: 381-529руб.    (¥18)
Артикул: 625546725166

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信德电子 各种电子元件 单片机 学习板 模块 电子 五金工具
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1.430руб.
¥0.4510руб.
¥0.817руб.
¥ 5 4.596руб.
  • Информация о товаре
  • Фотографии

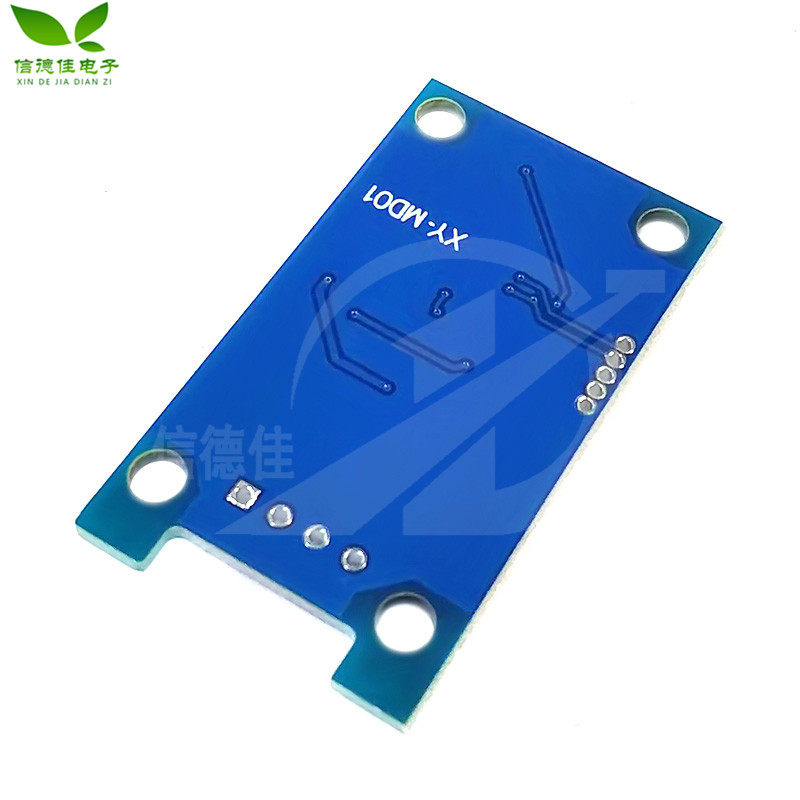

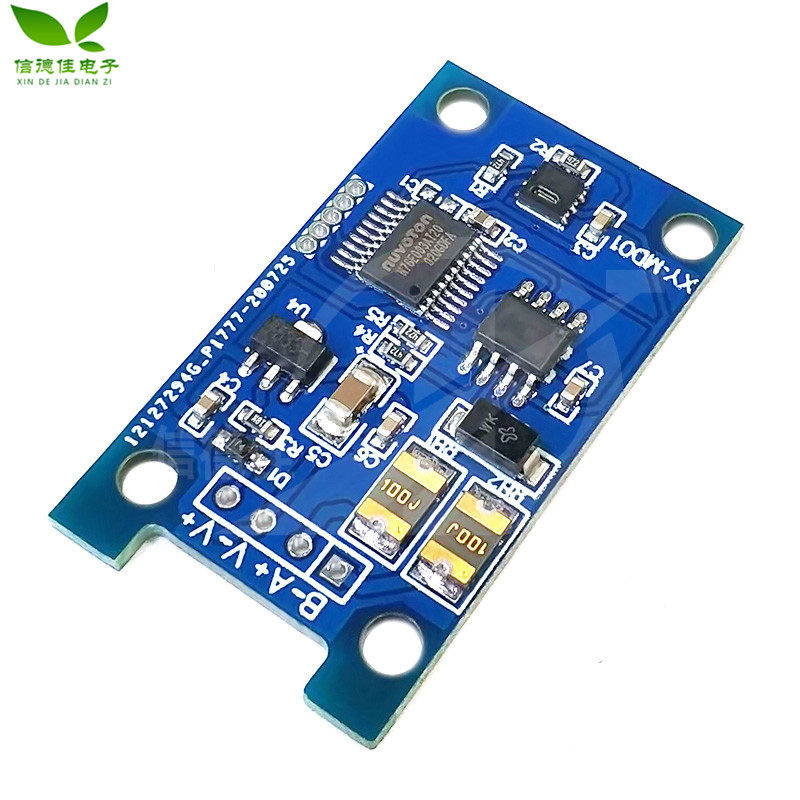

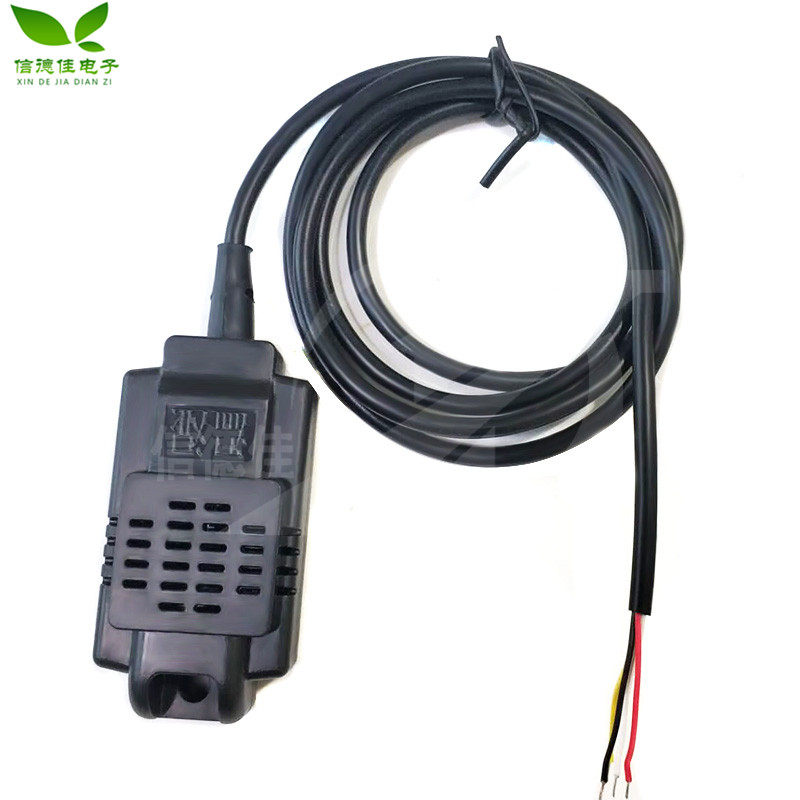

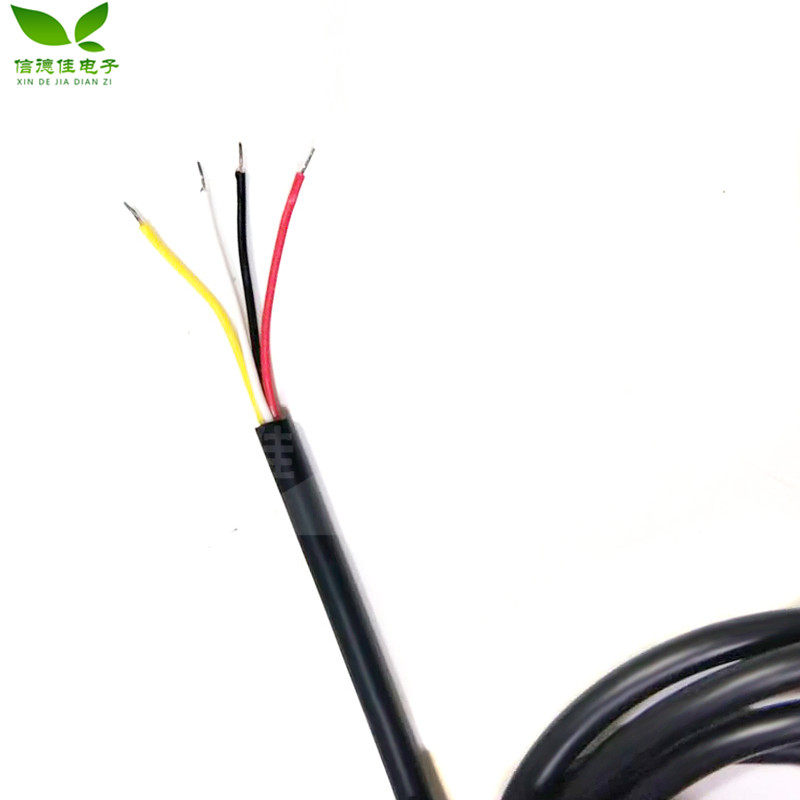

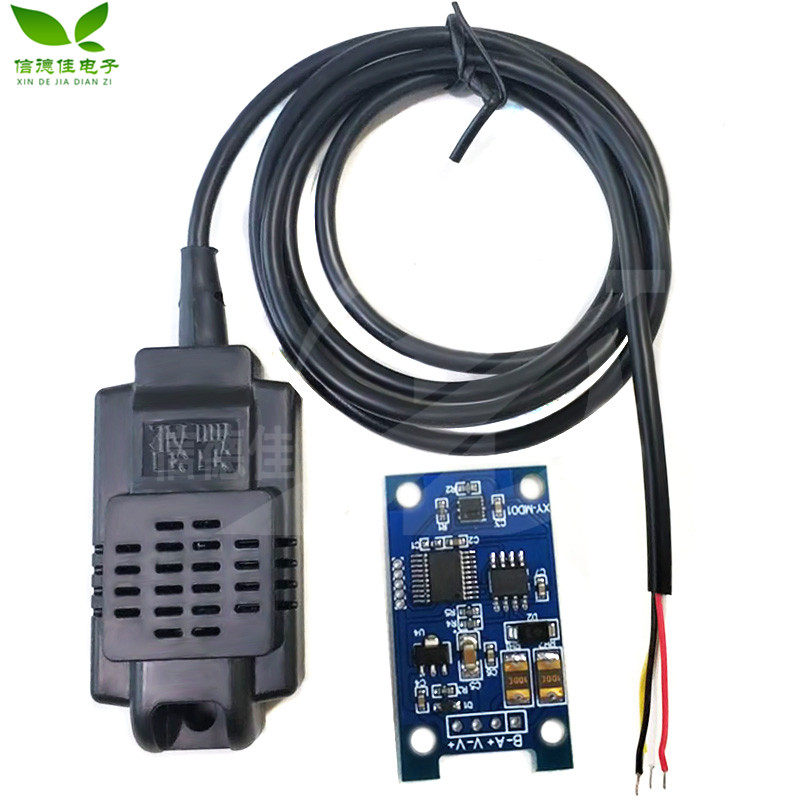

Цвет: Голая тарелка, С оболочкой (длиной 1 метра)

Ссылка скачать информацию: https://pan.baidu.com/s/1rejnlesxaibyqpqcotdota
Извлечь код: yuy5

Описание продукта:

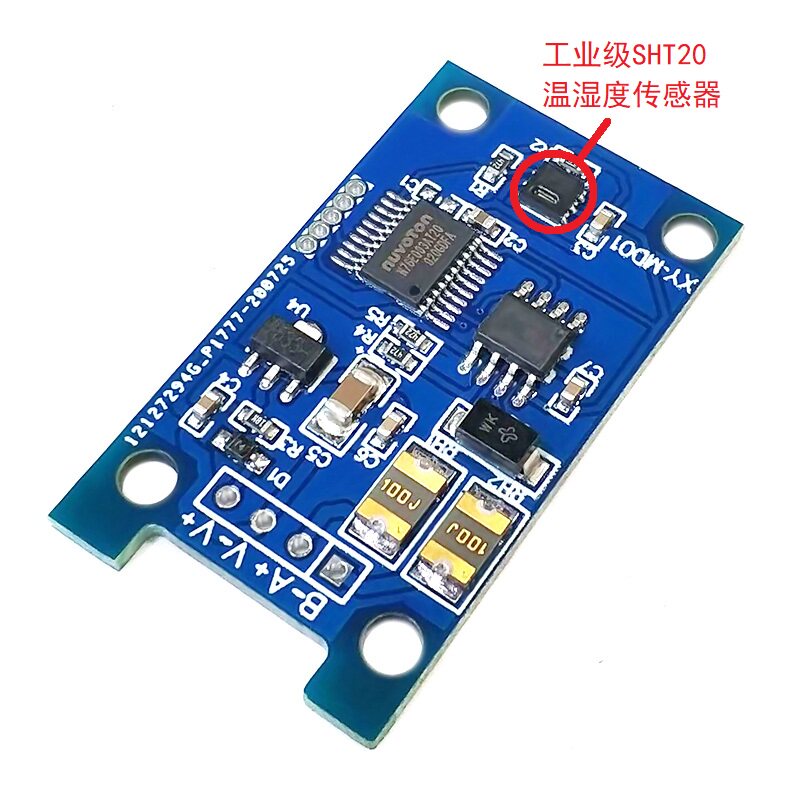

Продукт принимает промышленные чипы и импортирует датчик температуры и влажности SHT20 с высокой точностью, чтобы обеспечить превосходную надежность, высокую точность и взаимозаменяемость продукта.Аппаратный интерфейс RS485 (с проектированием Lightning), промышленный протокол Modbus-RTU с совместимыми стандартами.Этот продукт интегрирует протокол Modbus и обычный протокол. Пользователи могут самостоятельно выбрать протокол связи. Общий протокол имеет автоматическую функцию загрузки (подключитьRS485Температура и влажность будут автоматически выходить через инструмент регулировки последовательного портаК.

Основные моменты продукта:

Промышленные продукты, высокий прогрессSHT20Датчик температуры и влажности,RS485Коммуникация;

СтандартныйMODBUSСоглашение интегрировано с общим протоколом, и пользователь может самостоятельно выбрать протокол связи;

Скорость гонка может быть установлена ​​сама по себе;

Общий протокол имеет автоматическую функцию загрузки, и скорость загрузки может быть установлена ​​сама по себе.

Параметры продукта:

Рабочее напряжение:DC4-30V (не превышайте 33 В)

Максимальная мощность:0.2W

Рабочая Температура:температура -20℃+60℃,влажность0%RH-100%RH

Точность управления:температура±0.3℃(25℃),влажность±3%RH(25℃)

ВЫХОДНЫЙ интерфейс:RS485 Communication (стандартный протокол Modbus и пользовательский общий протокол) см. В подробности СМОТРЕТЬ Описание Соглашения

Адрес устройства:Можно установить 1-247, по умолчанию 1

Скорость гончара:По умолчанию 9600 (пользователь может установить сам), 8 цифр данных, 1 цифра, остановка, без проверки

размер:60*30*18



MODBUS Соглашение

Код функции, используемый в продукте:

0x03: прочтите регистр поддержания

0x04:  Прочитайте входной реестр

0x06: Напишите один регистр хранения

0x10: Напишите несколько регистров обслуживания

Зарегистрировать тип

Зарегистрировать адрес

Содержание данных

Количество байтов



Введите реестр

0x0001

Температурное значение

2

0x0002

Влажность

2





Сохранить регистр

0x0101

Адрес устройства

(1~247Полем

2

0x0102

Поттер

0:9600

1:14400

2:19200

2

0x0103

Значение коррекции температуры(/10)

-10.0~10.0

2

0x0104

Ценность коррекции влажности(/10)

-10.0~10.0

2





Modbus Формат связи:

Хост отправляет рамки данных:

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

















Из кадры данных ответа машины:

Рабский адрес

Код функции ответа

Количество байтов

регистр1данные

Высокий байт

регистр1данные

Низкий байт

регистрNданные

Высокий байт

регистрNданные

Низкий байт

CRC

Высокий байт

CRC

Низкий байт



















 MODBUSКомандный кадр

Хост прочитал рамку команды температуры (0x04):

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x04

0x00

0x01

0x00

0x01

0x60

0x0a

Из кадры данных ответа машины:

Рабский адрес

Функциональный код

Количество байтов

температура

Высокий байт

температура

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x04

0x02

0x01

0x31

0x79

0x74



Значение температуры = 0x131, преобразовано в десятичное 305, фактическое значение температуры = 305 /10 = 30,5 ℃

Примечание: температура - это количество символов шестнадцатеричных, значение температуры = 0xff33, преобразованное в десятичное значение -205, фактическая температура = -20,5 ℃;



Хост читает командный кадр влажности (0x04):

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x04

0x00

0x02

0x00

0x01

0xC1

0xCA

Из кадры данных ответа машины:

Рабский адрес

Функциональный код

Количество байтов

влажность

Высокий байт

влажность

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x04

0x02

0x02

0x22

0xD1

0xBA

Значение влажности = 0x222, преобразовано в десятичное 546, фактическое значение влажности = 546 /10 = 54,6%;



Прочтите непрерывно прочитайте командную рамку температуры и влажности (0x04):

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x04

0x00

0x01

0x00

0x02

0x20

0x0B

Из кадры данных ответа машины:

Рабский адрес

Функциональный код

Количество байтов

температура

Высокий байт

температура

Низкий байт

влажность

Высокий байт

влажность

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x04

0x04

0x01

0x31

0x02

0x22

0x2A

0xCE



Прочитайте содержимое поддержания регистра (0x03):

Принимая адрес рабовладельческой машины в качестве примера:

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x03

0x01

0x01

0x00

0x01

0xD4

0x0F

Из кадра ответа машины:

Рабский адрес

Функциональный код

Количество байтов

Рабский адрес

Высокий байт

Рабский адрес

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x03

0x02

0x00

0x01

0x30

0x18



Измените содержимое розничной торговли (0x06):

Возьмите изменение с адреса машины в качестве примера:

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Значение регистра

Высокий байт

Значение регистра

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x06

0x01

0x01

0x00

0x08

0xD4

0x0F

Измените телефонный адрес:0x08 = 8



От кадра ответа машины (То же, что и отправка)),:,

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Значение регистра

Высокий байт

Значение регистра

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x06

0x01

0x01

0x00

0x08

0xD4

0x0F



Постоянно изменять, чтобы сохранить регистр (0x10):

Рабский адрес

Функциональный код

начальный адрес

Высокий байт

начальный адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

Количество байтов

регистр1Высокий байт

регистр1Низкий байт

регистр2Высокий байт

регистр2Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x06

0x01

0x01

0x00

0x02

0x04

0x00

0x20

0x25

0x80

0x25

0x09

Измените телефонный адрес:0x20 = 32

Поттер:0x2580 = 9600

Из кадра ответа машины:

Рабский адрес

Функциональный код

Зарегистрировать адрес

Высокий байт

Зарегистрировать адрес

Низкий байт

Количество регистров

Высокий байт

Количество регистров

Низкий байт

CRC

Высокий байт

CRC

Низкий байт

0x01

0x06

0x00

0x11

0x00

0x04

0xD4

0x0F





                   Протокол обычной версии

По умолчанию по умолчанию по умолчанию до 9600 (пользователь может установить), 8 цифр данных, 1 -значная остановка, без проверки

RS485 Communication



Серийная команда

иллюстрировать

READ

Запустить отчет о температуре и влажности один раз

(27.4℃,67.7% температура27.4℃ Влажность67.7%)

AUTO

Запустите функцию автоматической отчетности температуры и влажности

(То же, что и выше)

STOP

Остановить температуру и влажность. Автоматическая функция отчетности

BR:XXXX

Установите уровень бода

9600~19200

(BR:9600 Скорость гончара есть9600)

TC:XX.X

Установить калибровку температуры

(-10.0~10.0)

(TC:02.0Значение коррекции температуры2.0℃)

HC:XX.X

Установить калибровку влажности

(-10.0~10.0)

(HC:-05.1 Ценность коррекции влажности-5.1%)

HZ:XXX

Установите скорость отчетности при температуре и влажности

(0.5,1,2,5,10)

(HZ:2 Автоматический отчет 2Hz)

PARAM

Прочитайте текущие настройки системы





Инструкция параметров:

TC:0.0,HC:0.0,BR:9600,HZ:1  ->Значение коррекции температуры 0,0 Значение коррекции влажности 0,0 Скорость гонка 9600 Скорость отчета. 1Hz
