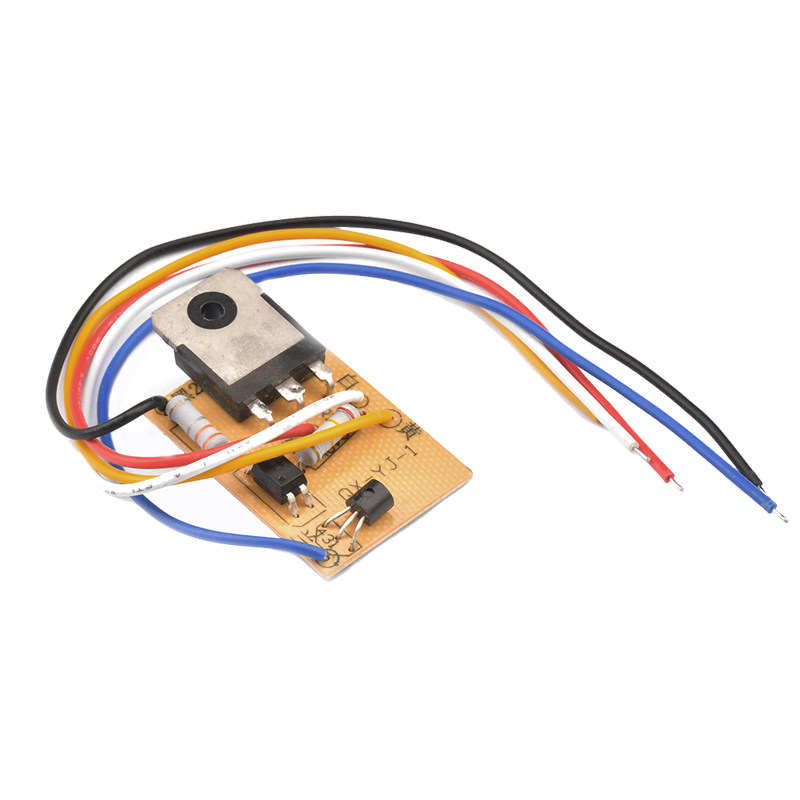

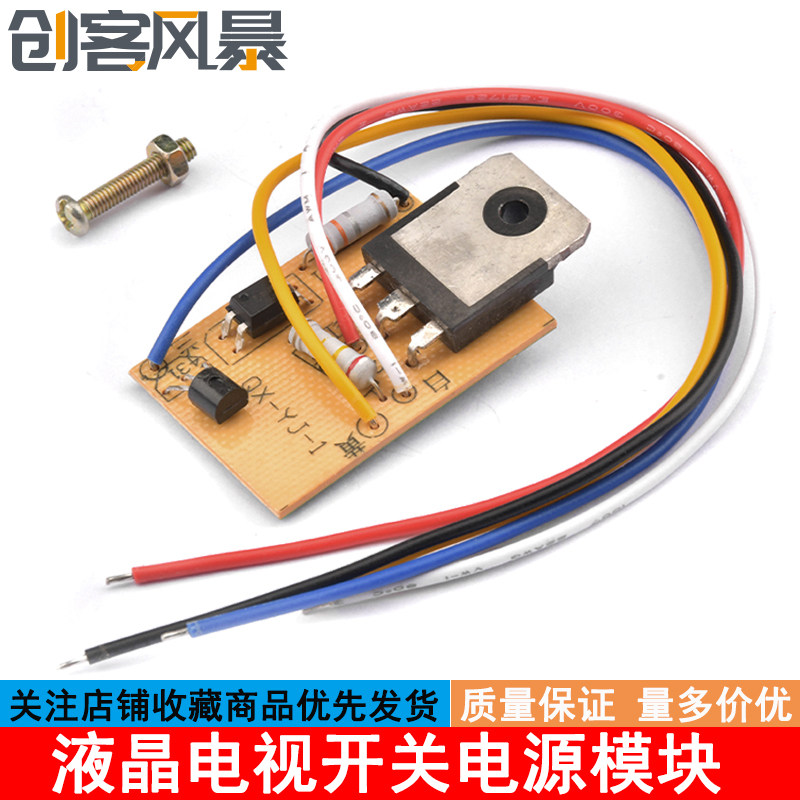

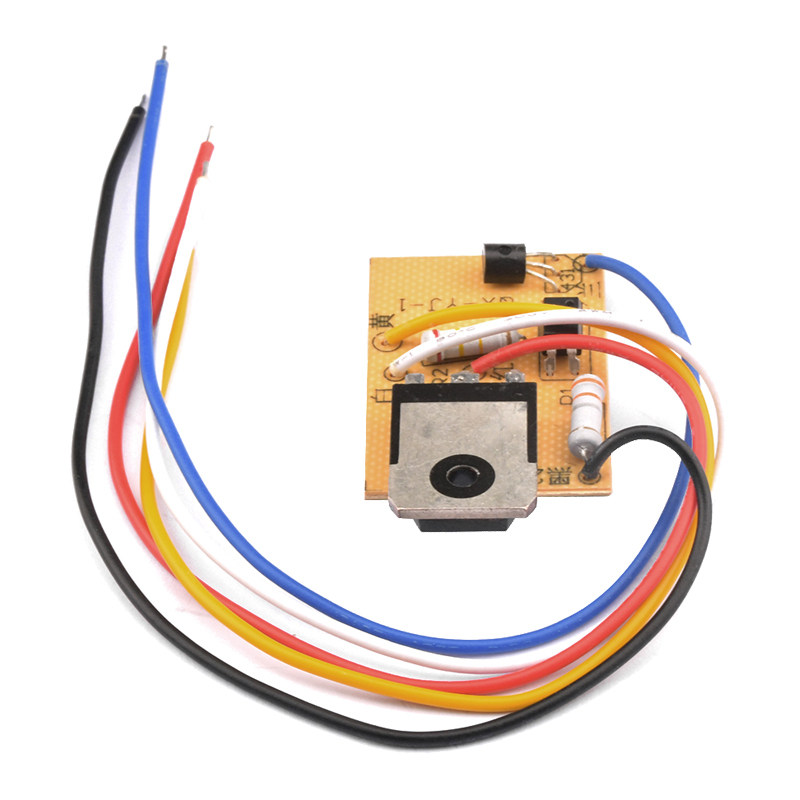

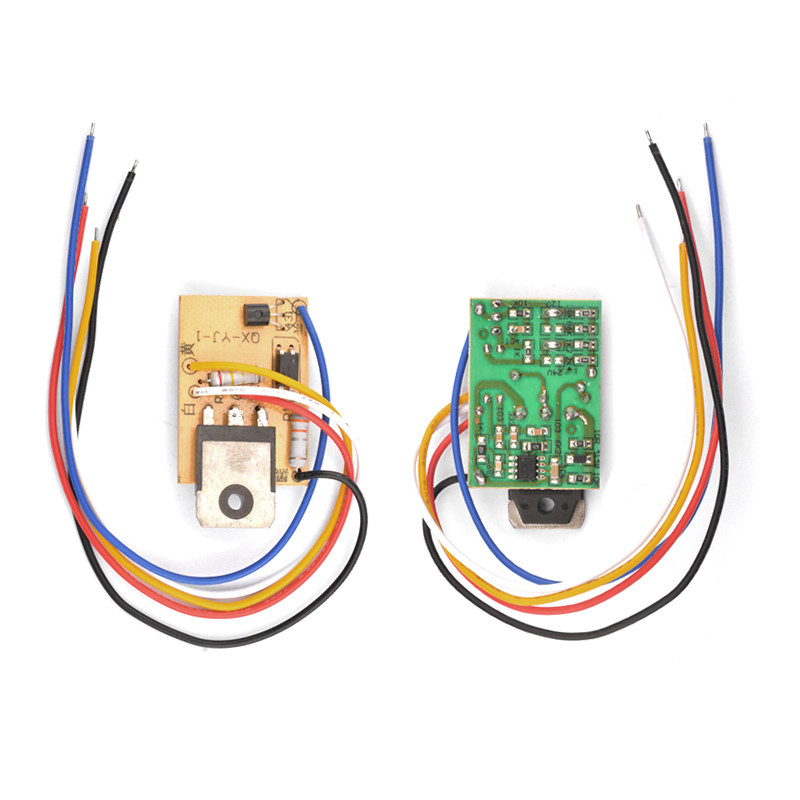

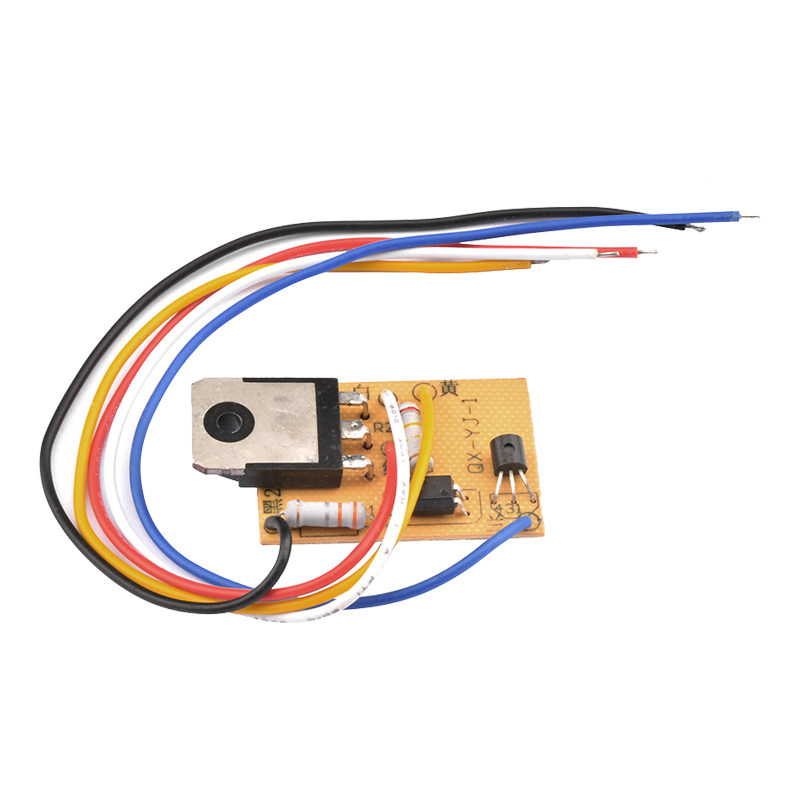

Универсальный телевизор, переключатель, блок питания, модуль, 46 дюймов, высокая мощность, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
1: маленький объем
2: Большая сила
3: простой в установке
4: стабильная производительность
5: Стоимость -Эффективная
Описание продукта:
Тип дискретизации DC Тип ЖК -дисплеев Универсальный ЖК -телевизионный модуль модуля ниже 46 дюймов
(Примечание: это напряжение PFC380V не может быть использовано, и первичная неоплаченная обмотка обратной связи не может быть использована)
12V 24V не нужно регулировать.
Объем небольшая мощность большая и стабильная и простая в установке
ЖК -телевизионный опыт ремонта электроэнергии:
1. Что такое схема PFC?Цепь PFC белая, чтобы увеличить напряжение на+300 В начинки моста до+375 В ----+400 В.Это также первая точка, в которой источник питания ЖК -телевизора и мощность ТВ. источник питания.Напряжение на обоих концах 330U/450V большой емкость фильтра составляет+375 В ---+400 В, что указывает на то, что цепь коррекции коэффициента мощности работает нормально; если напряжение обоих концов измерения конденсатора составляет+300 В, Это означает, что схема PFC не работает. Интегрированная схема."
2. При ремонте источника питания ЖК -дисплея сначала подтвердите состояние страховой трубки, страховая трубка не повреждена, и обычно трубка переключения в схеме коррекции PFC не выполняется.Затем измерьте, имеет ли у большой емкости электролита короткий замыкание на землю, и существует более нескольких тысяч евро, что указывает на то, что источник питания не был проникен.Если страховая трубка повреждена, первая, чтобы проверить трубу переключателя коррекции PFC, а вторая, чтобы проверить IC Sub -Sower.
Общий выход+5 В,+12 В,+24 В напряжение ниже 40 дюймов ниже 40 дюймов; общий выход+5 В,+12 В,+18 В,+24 В напряжение с 40 дюймами или более.Среди них +5 В - резервное напряжение,+12 В для цифровой платы,+18 В для соответствия,+24 В для платы задних световых.На практике и техническом обслуживании, пока можно заменить напряжение и мощность каждой группы.
4. Питания может быть удалена с телевизора независимо для технического обслуживания. Во время технического обслуживания вам необходимо подключить только триод схемы управления коммутатором C и E (или подключить сопротивление около 1,5 тыс. С помощью выходной терминала+5V sub - Питание). Машина находится в состоянии управления, а напряжение каждой дороги имеет выход.В блоке питания переключения некоторых цветных телевизоров ЖК -дисплея только+12 В или+24 В вывод имеет нагрузку с определенной мощностью, а основной питание переключения питания находится в обычном рабочем состоянии.Таким образом, на выходе+24 В вы можете забрать лампочку 36 В электрического велосипеда в качестве поддельной нагрузки (или луковицы мотоцикла на выходном конце+12 В в виде поддельной нагрузки).
5. После того, как источник питания в ЖК -дисплее включается, сначала работает вспомогательный источник питания, а выходной сигнал+5 В для процессора на цифровой плате.После нажатия клавиши «резервного» вывод ЦП включает уровень загрузки, сначала работают цепь PFC, а напряжение импульса+300 В преобразуется в нормальное напряжение DC (+380V). ,+24V напряжение, вся машина входит в обычное рабочее состояние.
6. Защитная цепь, в блоке питания питания TV Color TV, в дополнение к общей цепи защиты пикового поглощения, она также устанавливается на цепь перегрузки и защиты от перегрузки+24V,+12V и+5V напряжение. LM324, четыре - четыре - четыре - четыре Напряжение компаратор LM339, Dual Wratege Comporator LM393 или двойной усилитель LM358.Схема защиты от перегрузки и перенапряжения может быть снята во время технического обслуживания. Если напряжение возвращается в норму, это означает, что схема защиты вызывает его.Затем выполните техническое обслуживание.Излечивать
7. Перед включением подтвердите, что есть жареные детали и барабаны конденсатора.Рекомендуется заменить все поврежденные устройства. Когда рекомендуется испытательная машина, лучше всего удалить исходный предохранитель машины и подключить лампочку 220 В/100 Вт, что может эффективно предотвратить снова.
8. Выходной ток основного напряжения переключателя +24 В или +12 В является большим, а диод выпрямителя высок. Как правило, разница с низким ценами используется для замены обычным диодом выпрямителя.Кроме того, после нагрузки напряжение поднимается, что в основном вызвано силовым фильтром.
9. Плохая грузоподъемность питания. Во -первых, вам нужно проверить, является ли напряжение PFC нормальным (380 В). Если это нормально, проблема заключается в толстой пленке. Обычно она вызвана плохой грузоподъемностью. источника питания. Пожалуйста, обратите внимание.
10. На плате питания радиаторы, отмеченные треугольником, и цепь под радиаторами, все горячие.Жесткий контакт руками!Обратите внимание, что любое испытательное оборудование не может быть напрямую подключено между горячей и холодной землей.
Список
1* 46 -Inch DC Shayling Type 12V24V 46 -INCH LCD Универсальный ЖК -телевизионный модуль модуль питания
