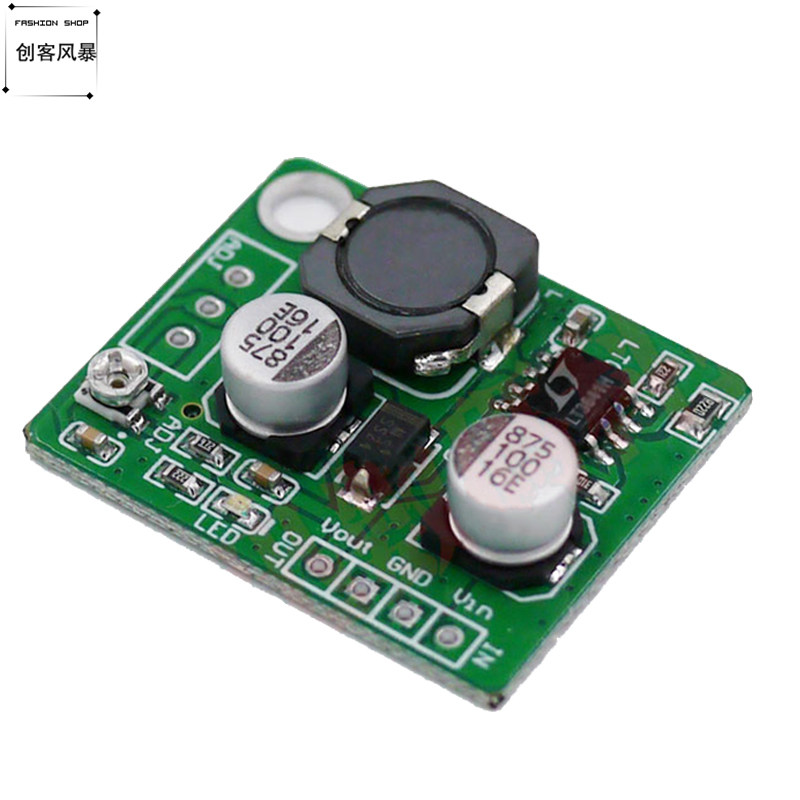

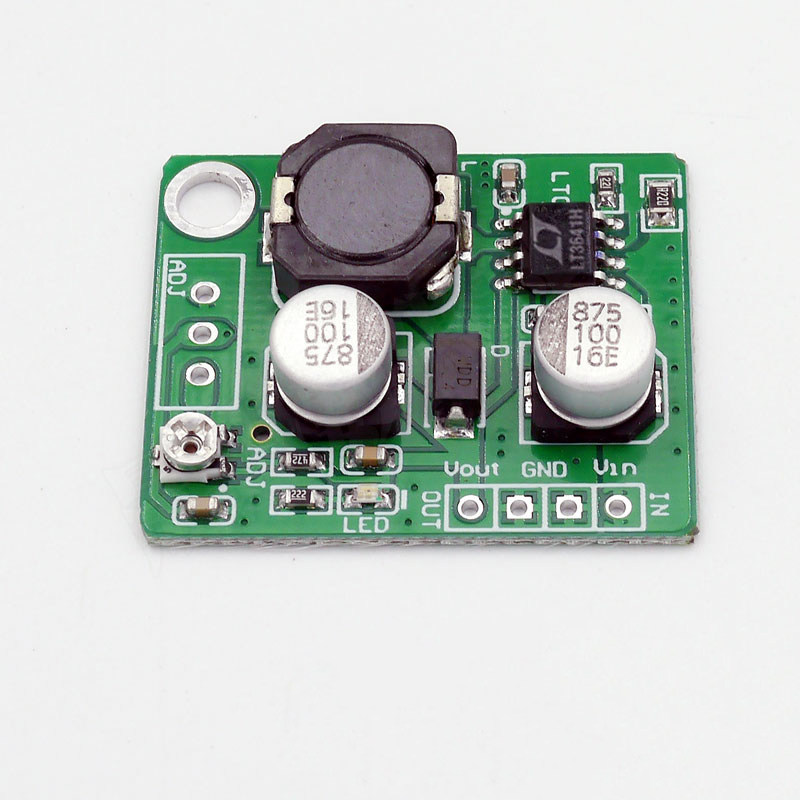

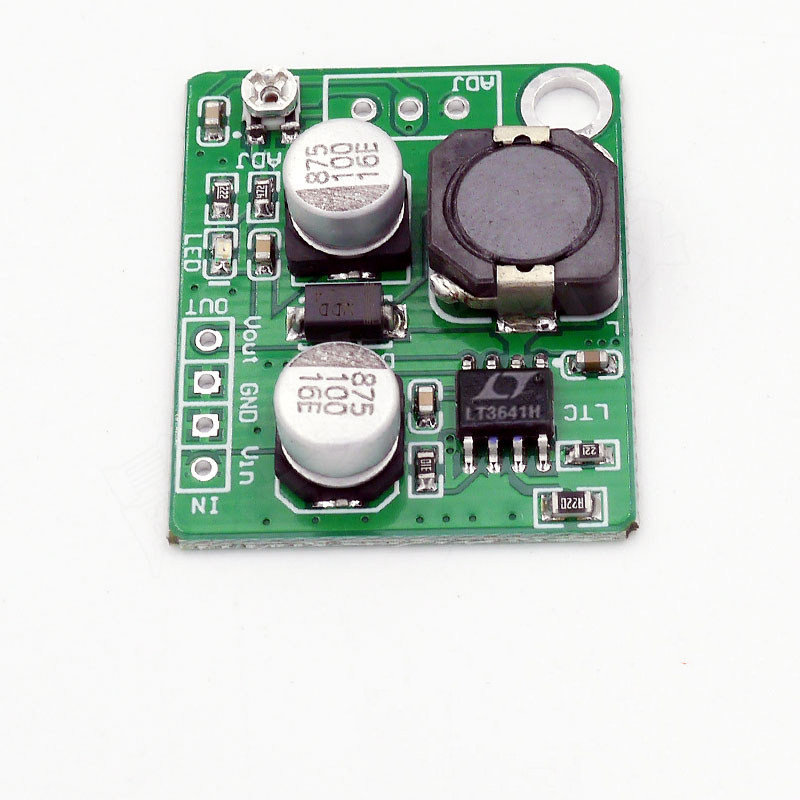

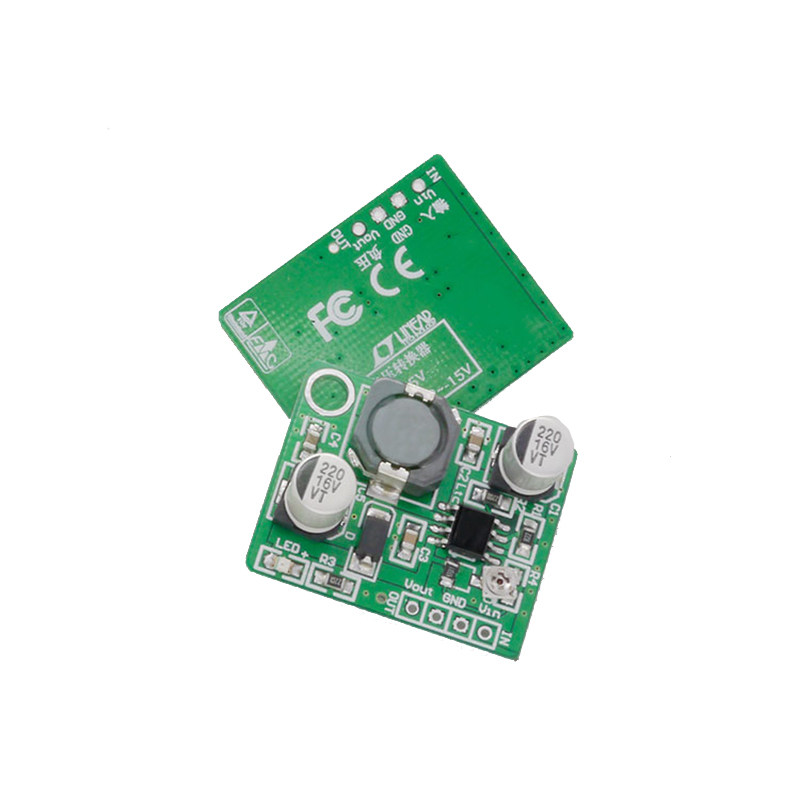

Модуль преобразования отрицательного напряжения EV
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
ВыходОтрицательное напряжение от -1,5 до -12 В.Непрерывно регулируется
DC-Dc РегулируемыйМодуль преобразования отрицательного напряжения
(модуль отрицательного напряжения питания)
Объем: длина 29,00 мм*ширина 24,00 мм*высота 6,65 мм.
Особенности новой версии:
1. Потенциометр триммера не вызывает колебаний напряжения, вызванных человеческим телом;
2. Функция автоматической компенсации напряжения нагрузки (выход автоматически компенсирует и увеличивает напряжение при увеличении тока нагрузки);
3. Компоновка новых компонентов оптимизирована, с фиксированными отверстиями и клеммами, а объем остается неизменным;
4. Высота модуля уменьшена с 9,2 мм до 6,8 мм;
5. Добавьте площадку прецизионного потенциометра 3296, которую можно использовать в приложениях, требующих более точной регулировки.
Описание модуля:
Основные параметры:
Рабочее напряжение: от 3 В до 15 В
Над током: 1 мА
Выходное напряжение: от -1,25 В до -15 В. Непрерывная регулировка
Эффективность конверсии:>83%
Выходной ток: 300 мА (чем выше входное напряжение, тем больше выходной ток)
Объем модуля: 29,0 мм*24,0 мм*9,2 мм
Метод регулировки: Микрорегулируемое сопротивление, используйте регулировку регулировки часа
Типичный коэффициент пульсации (VPP):
Вход 12 В, выход-5 В, нагрузка300mAВремя = 180 мвппп
Вход 12 В, выход -5 Внагрузка500mAВремя = 245 мвппп
Вход 12 В, выход -12 Внагрузка100mAВремя = 60 МВП
Вход 12 В, выход -12 Внагрузка300mAВремя = 160 мвппп
Примечание. Если к выходу добавлен твердотельный конденсатор с низким значением ERS емкостью более 470 мкФ,VPpМожетСнижено до уровня ниже 30 мВ.
использовать:
Питание на экране ЖК -экрана, источник питания логической схемы, DVD, EVD, OP AMP, однопроизводительный микрокомпьютер, оборудование связи, сигнальный процессор и т. Д.Модуль может обеспечить большой ток 300 мА, который может обеспечить выходной ток 500 мА за короткое время.
Положительный полюс выхода отрицательного напряжения на самом деле является отрицательным полюсом входа (то есть общедоступным заземлением).
Входной + (положительный) полюс: положительный полюс источника питания
Вход - (отрицательный) полюс: общая клемма GND 0V
Выход + (положительный) полюс: общая клемма GND 0V
Выход - (отрицательный) полюс: выход отрицательного давления
Опыт применения модуля отрицательного давления:
Модули могут предоставлять только>Напряжение -1,5 В, но для некоторых тестов и схемных модулей требуется -0,5 В, -0,8 В, -1 В или плавно регулируемое напряжение от 0 до -1,5 В. Решение состоит в том, чтобы соединить диоды последовательно и компенсировать избыточное напряжение на переходе диода. Кремниевые трубки могут смещать напряжение 0,7 В, а Шоттки — 0,2 В. Способ подключения следующий:
Обратите внимание при использовании:
Абсолютное значение разницы напряжений между положительным входом и отрицательным выходом не может превышать 40 В, иначе чип будет поврежден. Выходное напряжение не должно превышать -15В.
Напомни еще раз: 1. ВходполярностьНе подключайте его наоборот, а входное высокое напряжение не должно превышать 15 В; 2.ВыходПожалуйста, используйте неиндуктивную отвертку для медленной регулировки и не вращайте ее слишком сильно, иначе чип выйдет из строя, когда выходное напряжение превысит предел -15 В.
Гарантия не распространяется на модули, поврежденные по вышеуказанным причинам!
Перед покупкой этого модуля убедитесь, что вы знаете, что такое отрицательное давление., (вход - и выход + этого модуля соединены, то есть точка публичного потенциала), модуль имеет только три фактических клеммы: вход + (вход - выход +) выход -, если это измерение, то черный щуп мультиметра подключается к общественному потенциалу, а красный щуп подключается к выходу - для измерения.
