Блок питания с зарядкой, модуль, 15W, 2A, 5v, 3v, 9v, 12v, 24v, 30v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Уведомление: Во избежание царапин корпуса при транспортировке защитная пленка с поверхности корпуса не снимается. Его нужно оторвать, прежде чем корпус станет ярким!!! Только выбрав зарядное устройство или павербанк, поддерживающий протокол быстрой зарядки, можно успешно обмануть этот товар!!!
обычный5VПорт зарядки обычно меньше, чем2Aвыход, этот продукт можно комбинировать с быстрымИспользуйте зарядное устройство или блок питания с функцией зарядки, выходная мощность больше, а эффективность выше.более высокая ставка!
УвеличиватьTYPE-Cпорт, кнопка выбора протокола быстрой зарядки, индикатор быстрой зарядки,поддерживатьQC2.0QC3.0FCPSCPAFCОсновные протоколы быстрой зарядки,Вы также можете отключить обман или автоматически выбрать обман.
Параметры продукта:
модель: ZK-DP2F
Входное напряжение: 4-13V
Выходное напряжение: 0,5-30 В
Выходной ток:0-2A(В режиме постоянного напряжения выходной ток адаптируется в зависимости от размера нагрузки и не регулируется. Если вы установите предел тока на1А, затем, когда ток нагрузки превышает 1А, он автоматически переходит в режим постоянного тока с максимальным выходным током 1А)
Выходная мощность:Меньше, чем15W (Выходная мощность больше, чем15WКогда автоматически выключите выход, отобразить-OP-, Уменьшить мощность нагрузки, нажмитеON/OFFКлючевое решение) ,,,Когда входной ток слишком велик, он может не работать в течение длительного времени из-за температурной защиты.Более 10 Вт.
Дисплей напряжения: разрешение 0,1 В, Точность завода±Около 0,1 В (Если точность высока, вручную исправить ее после сравнения таблицы стандартной напряжения)
Текущий дисплей: разрешение 0,01 А, диапазон 0–2,2 А, заводская точность.±Около 0,05а;Если требования к точности высоки, коррекция вручную можно вручную сравнить со стандартной таблицей тока. Выходной ток больше, чемКалибровка более точна при токе 1А, калибровка при малом токе не рекомендуется)
Дисплей питания: 0,00 Вт-150 Вт
Температурная защита: Когда температура силового компонента превышает 100°C, он включает защиту -OT-.После уменьшения мощности нагрузки нажмитеON/OFFКлючевое решение(СилаДлительная работа в пределах 10Вт вообще не входит в защиту ОТ. Когда входной ток превышает 3 А, во время длительной работы может сработать защита от перегрева, даже если она не достигает 15 Вт.)
Работа Текущий: около 30 мА
Зарядка анти -проникновленного орошения: да, вы можете напрямую подключиться к батарее и заряду, не нужно добавлять диод
Защита от короткого замыкания: Да
Вес: 52 г (вес нетто продукта 29 г, упаковочная коробка 23 г)

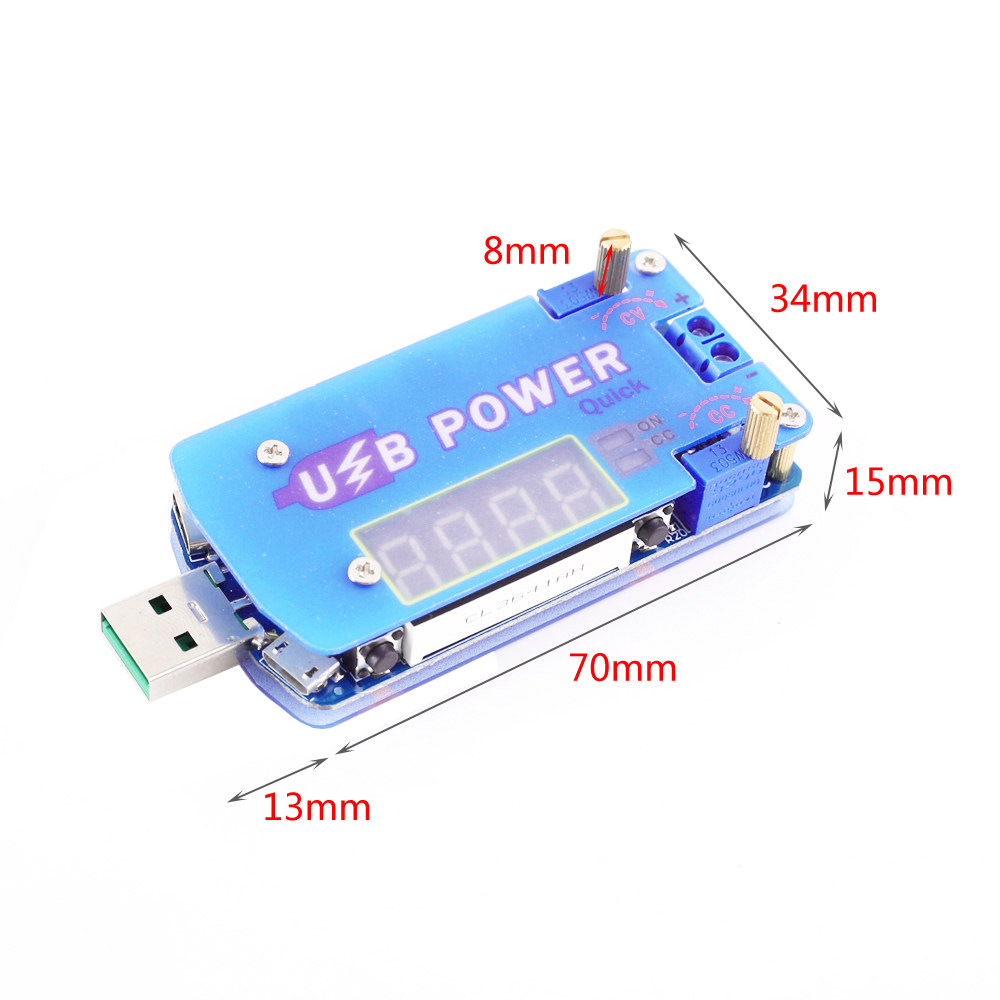

размер:Длина*ширина*высота 84,5*35 мм* 23 мм
общий вес:52 г (включая 23 г в упаковочной коробке)
Стиль упаковки:Независимая картонная упаковка
Инструкции:
1. Долго нажмите кнопку тригера, чтобы ослабить интерфейс протокола быстрого зарядки в протокол быстрого заряда.
2 Коротко нажмите кнопку TRIG, чтобы выбрать QC2.0, QC3.0, AFC, FCP, SCP, АВТО, ВЫКЛ. Протокол можно запустить коротким нажатием кнопки ВКЛ/ВЫКЛ или ВЫБОР.Если запуск успешен, на дисплее отобразится ОК и загорится синий индикатор FC. В противном случае отобразится сообщение ERR, а синий индикатор FC погаснет.
3. Нажмите кнопку тригея более 2 секунд и выйдите из интерфейса протокола быстрого заряда.Протокол будет запускаться каждый раз, когда он будет включен.
4. Если вы не знаете, какой протокол поддерживает зарядное устройство, вы можете выбрать режим АВТО, и модуль автоматически выберет режим обмана; если вы не хотите использовать функцию обмана, вы можете выбрать режим ВЫКЛ.
Детские особенности:
1.С умным обманом быстрой зарядки решитеПроблема недостаточного питания входного порта USB.Он поддерживает основные протоколы быстрой зарядки QC2.0 3.0, FCP SCPAFC, а также вы можете отказаться от обмана или автоматически выбрать режим обмана.
2. Высокая мощность 15 Вт, 2A -ток может использоваться для регулировки скорости вентилятора, источника питания настольного компьютера, регулируемого зарядного устройства, источника питания маршрутизатора и т. Д.
3. Используется в качестве регулируемого настольного источника питания с USB-входом, выходное напряжение можно регулировать произвольно, а ограничение тока составляет O-2A (широкий вход 4-13 В, широкий выход 0,5-30 В произвольно регулируется, с защитой от короткого замыкания, короткое замыкание не горит)
4. При использовании в качестве USB-кабеля для зарядки напряжение зарядки и максимальный ток зарядки можно регулировать произвольно (любое напряжение, постоянный ток, защита от обратного потока, подходит для зарядки большинства аккумуляторов).
5. Множественная защита (короткое замыкание, перегрузка по току, перегрев, перегрузка, защита от перенапряжения, защита от обратного потока при зарядке)

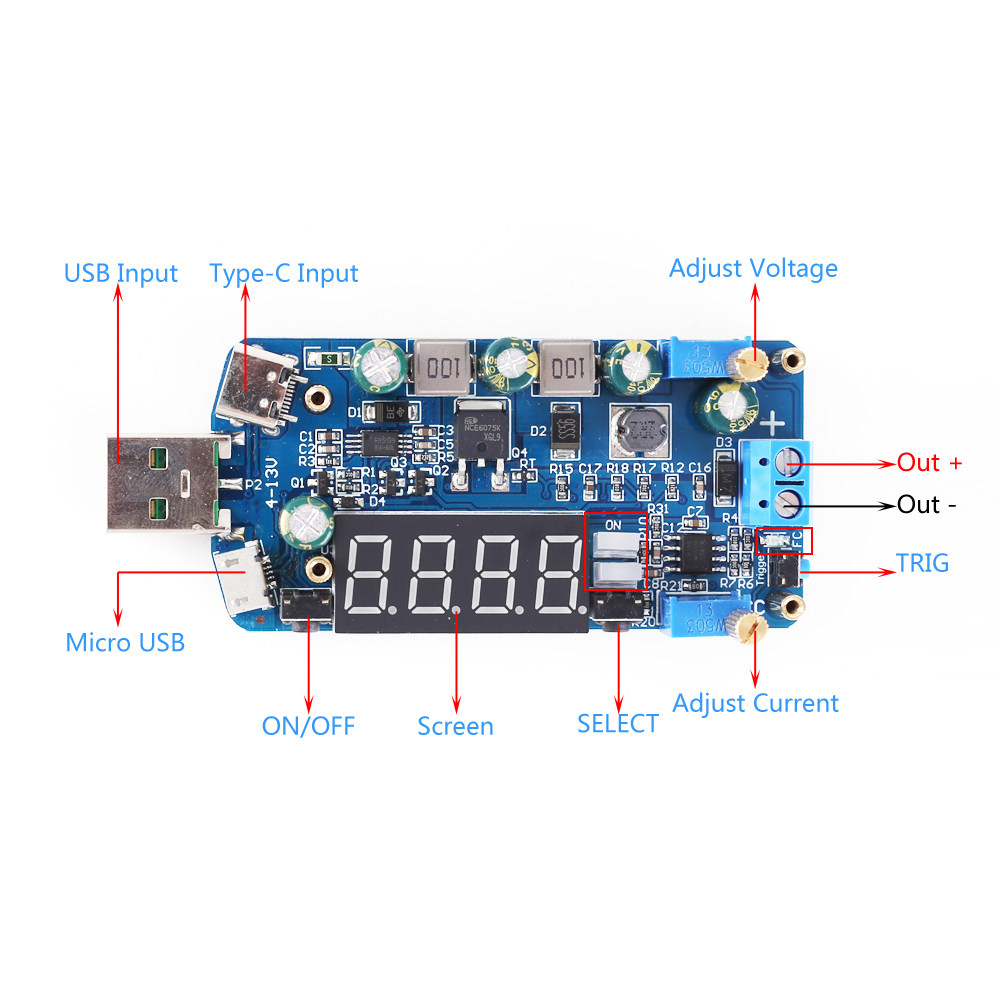

Описание функции:
Клавиша «Выбор»: короткое нажатие — переключение между отображением напряжения, тока, мощности и колесика; правильное напряжение и ток «плюс» в режиме калибровки; запуск быстрой зарядки в режиме выбора протокола быстрой зарядки. Длительное нажатие — вход или выход из режима калибровки;
Клавиша «ВКЛ/ВЫКЛ»: короткое нажатие-управление выходным терминалом для включения или выключения; корректировать напряжение и ток на «уменьшение» в режиме коррекции; запустить быструю зарядку в режиме выбора протокола быстрой зарядки. Длительное нажатие — установка выхода по умолчанию для включения питания: выключение или включение. Нажмите и удерживайте более 3 секунд и отпустите. Если отображается значение ON, это означает, что выходной сигнал по умолчанию выдается при каждом включении питания. Если отображается OFF, это означает, что по умолчанию при каждом включении питания выходной сигнал отсутствует.
Кнопка тригея: длинное нажмите -ентер или выйти из протокола быстрого заряда, чтобы выбрать интерфейс;
Potquattoper Roob:
Ток регулирующий потенциометрCC, повернуть по часовой стрелке, может увеличить ограниченное значение тока.Обратите внимание, что выходной ток не может быть увеличен путем настройки потенциометра. При постоянном напряжении выходной ток зависит только от нагрузки, которая основана на нагрузке.);
Метод настройки максимального выходного тока (постоянного значения тока): переключитесь на отображение тока, напрямую закоротите выходную клемму, чтобы отрегулировать потенциометр CC, текущее отображаемое значение тока является максимальным выходным током.
Регулятор напряжения потенциометрCV, повернуть по часовой стрелке, может увеличить выходное напряжение.
Показания:
CC —— Hengliu индикатор света, свет при постоянном потоке (красный);
Индикатор статуса -Output (зеленый);
FC - - Индикатор быстрой заряда обмана (синий свет).
Входной и выходной порт
Вход—-левая сторона, USB-мужчина, MicroSB, Type-C Три способа: три способа выбора в качестве ввода;
Выход——Справа в качестве выхода используется синяя клемма 2P.
Метод калибровки точности:
Калибровка выходного напряжения—— Когда цифровая трубка продолжает отображать напряжение, нажмите и удерживайте кнопку «ВЫБОР» более 3 секунд и отпустите ее, и цифровая трубка начнет мигать. Кратковременно нажмите кнопку «ВЫБОР», и значение напряжения увеличится на одну единицу. Коротко нажмите кнопку «ВКЛ/ВЫКЛ», и значение напряжения уменьшится на одну единицу. Когда выходное напряжение низкое, может потребоваться несколько нажатий, чтобы увидеть изменение значения на 0,1 В; Нажмите и удерживайте кнопку «ВЫБОР» более 3 секунд и отпустите ее, чтобы выйти из режима калибровки.
Выходная калибровка токаПересечениеКогда цифровая трубка всегда показывает текущую, длинную прессу"ВЫБРАТЬ"ключ3Отпустите ее более чем через 2 секунды, цифровая трубка начнет мигать, кратковременно нажмите"ВЫБРАТЬ"Для клавиши увеличьте значение напряжения и увеличьте одну единицу, короткое нажатие"ВКЛ ВЫКЛ"Значение ключевого напряжения уменьшается на одну единицу. Чтобы увидеть изменение значения, может потребоваться несколько нажатий.0.01A;Нажимать"ВЫБРАТЬ"ключ3Отпустите более чем на несколько секунд.,Выйдите из режима калибровки.Примечание. Ток превышает1AКалибровка времени является более точной; выходной ток меньше, чем0.05AОшибка отображения большая, а выходной ток меньше, чем10-40mAЭто не может быть отображено.
