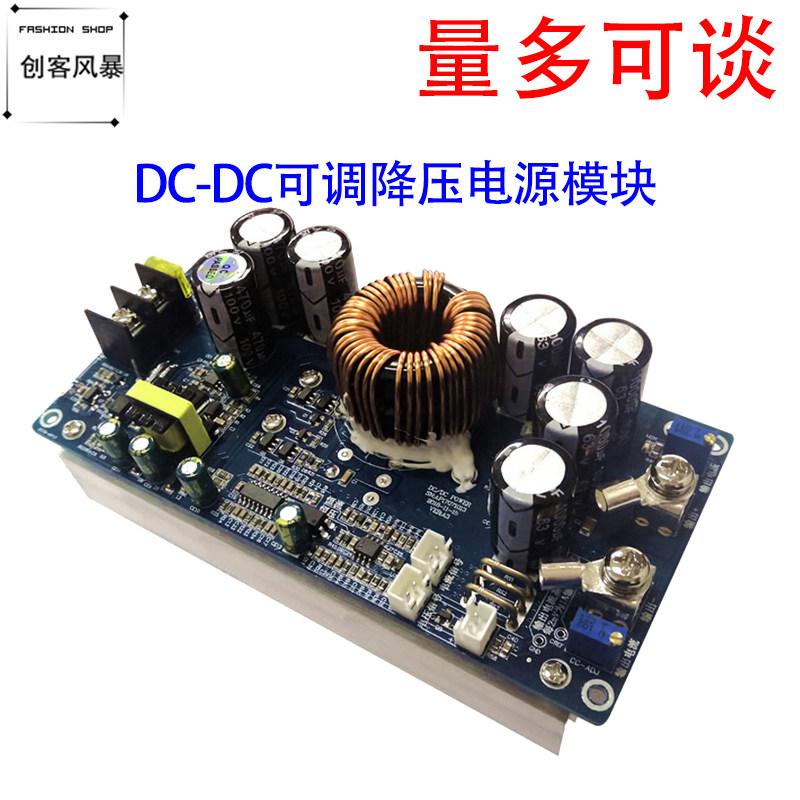

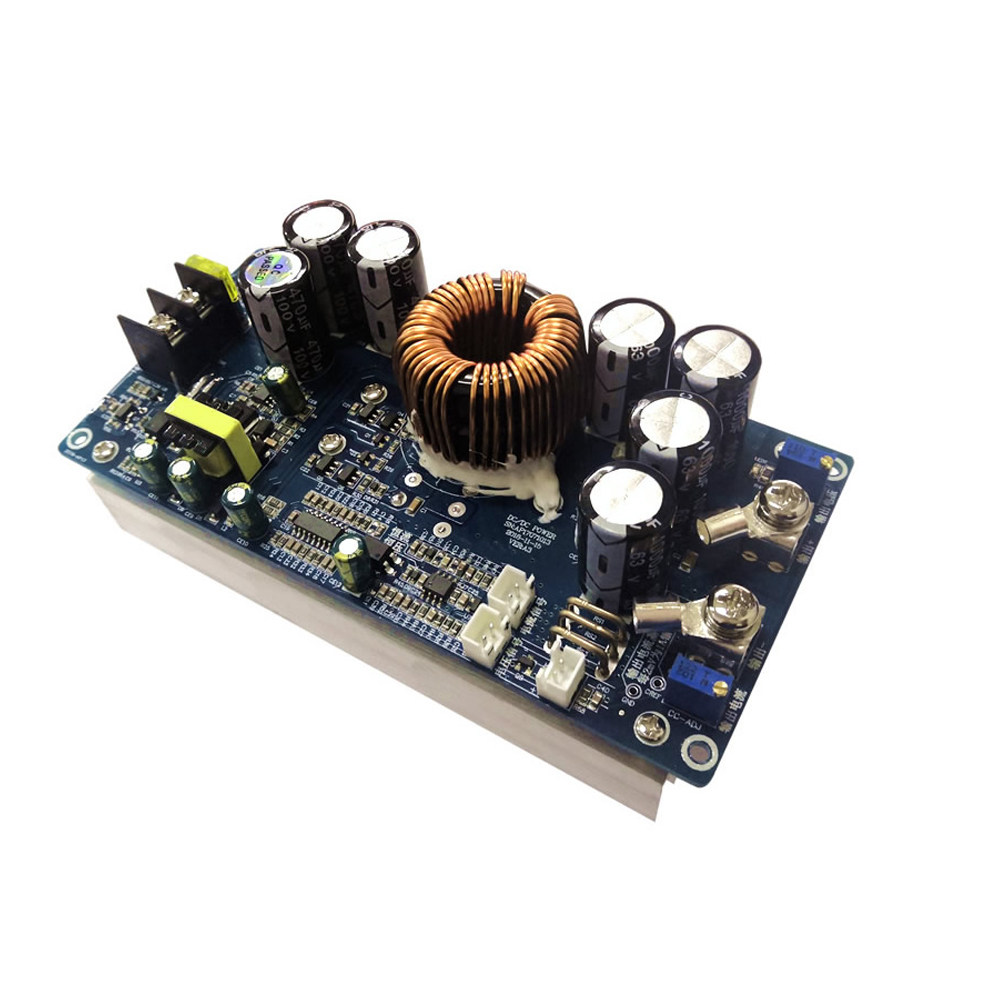

Блок питания, модуль, 20v, 70v, 5v, 58v, 30A, 800W, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

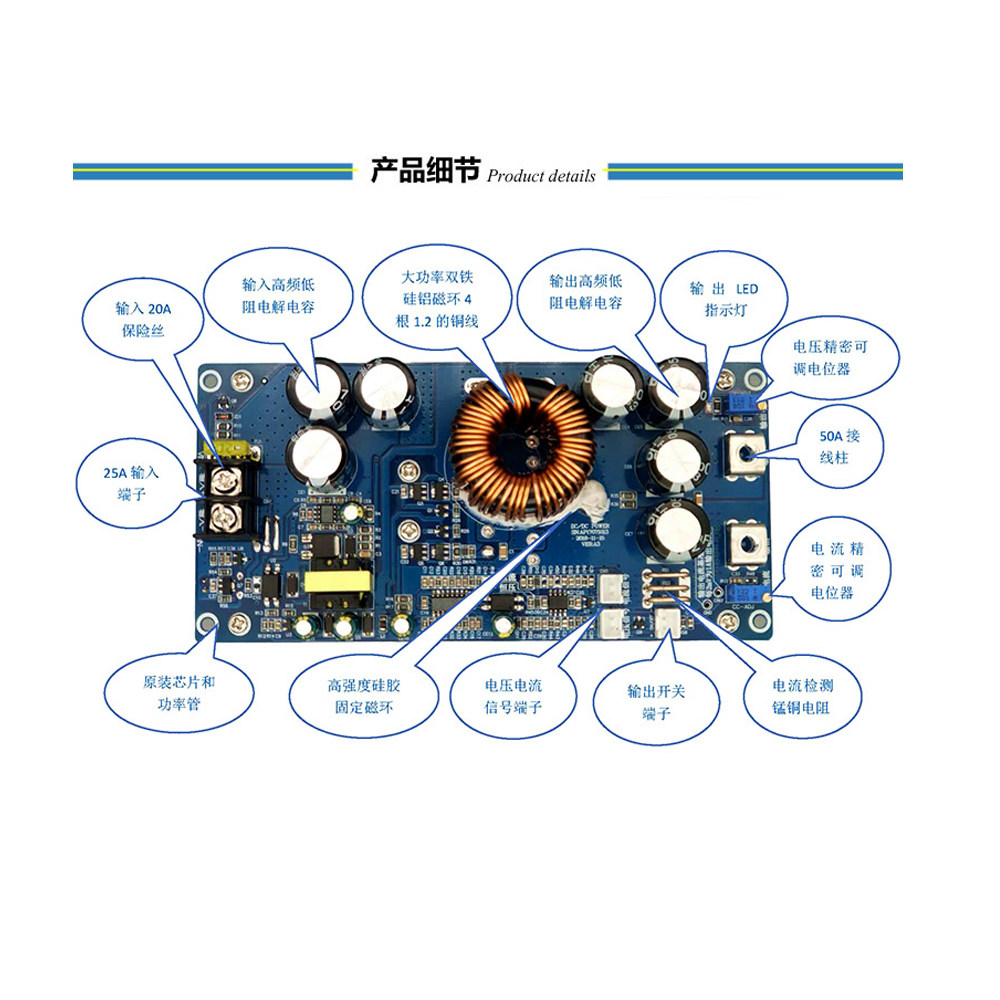

Описание товара
Описание продукта:
1. Высокая эффективность конверсии
2. Моноляция, высокоэффективное оригинальное устройство с высоким содержанием мощного масштаба с двойным алюминиевым магнитным кольцом
3. Введите выход MOS Tube Anti -Anti -counterpart (вход не боится возврата возврата) для выходного постоянного напряжения, а постоянный ток можно настроить
4. Существуют выходные индикаторы защиты.

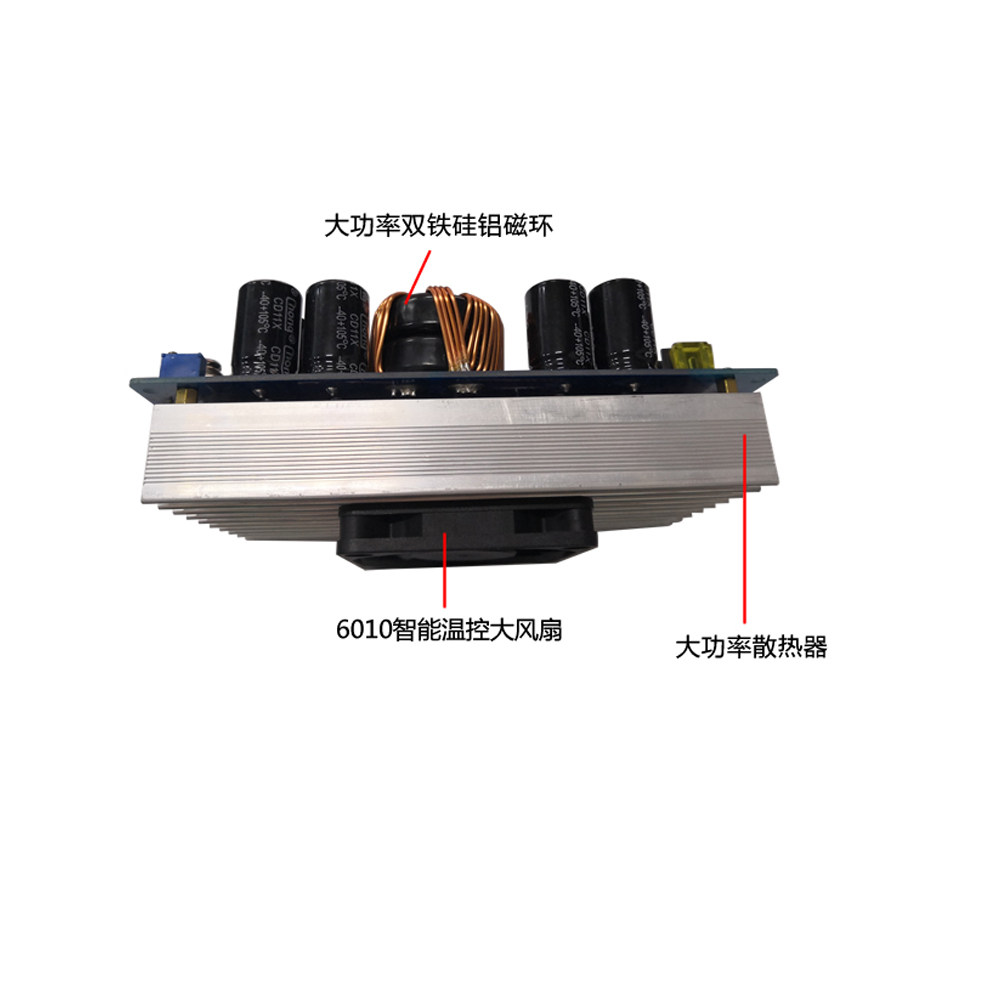

5. Высоко -мощный алюминиевый радиатор Интеллектуальный контроль температуры охлаждение вентилятора и работа с высокой надежностью стабильно
Основные параметры:
Входное напряжение: DC20V-70V
Входной ток: 20a самый большой
Выходное напряжение: DC 2.5V-58V
Регулируемый выходной ток: 30А (макс).
Выходная мощность: 800 Вт (макс)
Ток машины: ≤70 мА (вход 24 В, выход 12 В)
Шаблон выходной волны: ≤120 мВ (вход 24 В, выход 12 В/20а)
Эффективность конверсии: 92-96%(различная эффективность тока напряжения отличается)
Структура схемы: не -изоляция (доллар)
Температура работы: -20 ~ 60 ℃
Инструкции по использованию:
1. Вход и выход не могут быть подключены, а выходные положительные и отрицательные полюсы не могут быть подключены и коротко.
2. Введите пиковое напряжение и не может превышать 78В.
3. Постоянный ток постоянного напряжения выходного напряжения может регулироваться непрерывно.
4. Когда входное напряжение ниже, чем выходной сигнал 30 В ниже 12 В, выход может быть коротким, и не повредит модуль. Напряжение).

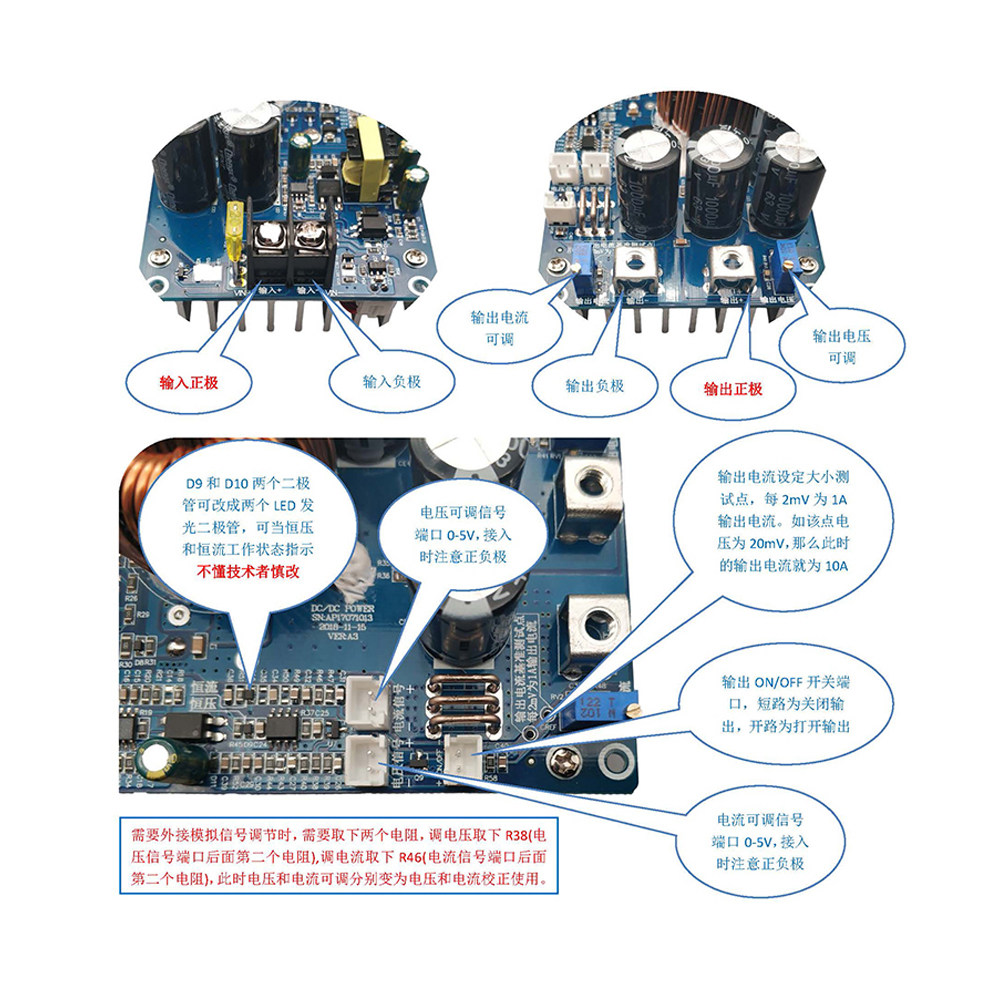

5. При настройке выходного тока ток может быть отрегулирован при настройке, используя при использовании напряжения контрольного точки точки измерения MV MV с мультиметром, выходной ток 1A составляет 1a, и напряжение контрольного точки напряжения требуется для быть большим.
6. Диод D9 и D10 может быть изменен на два светодиодных светодиодных диода. не может быть приведено к линии).
7. Когда внешний аналоговый сигнал регулируется напряжением и током, внешний сигнал напряжения составляет 0-5 В.Примечание. Когда источник питания питается по внешним сигналам, требуется отдельный источник питания.
8. Когда требуется внешний аналоговый сигнал, необходимо удалить два резистора. Регулирование напряжения и тока можно настроить на коррекцию напряжения и тока, соответственно.
9. Этот модуль не подходит для нагрузок с большими двигателями и начальными токами.
10. Максимальная выходная мощность этого модуля составляет 800 Вт.Эти данные предназначены только для справки, которая подлежит фактической среде использования и условиях.
11. МОС -пробирное противораковое соединение и обнаружение тока этого модуля находятся в конце отрицательного электрода (линия заземления ». Когда выход требует постоянного тока и предела тока, входной и выходной отрицательный электрод не может быть обмен и короткий - Подключено, и это должно быть разделено.
12. Пожалуйста, увеличьте рассеяние тепла до модуля в соответствии с различными средами и нагрузками.
13. Входные и выходные напряжения Описание:
A: Введите 70 В, максимизируйте выход 58 В.B: Введите 60 В, и вывод 49 В.C: Вход 50 В, максимизируйте выход 40 В.
D: Введите 40 В, максимальный выход 32 В.E: Вход 30 В, максимизируйте выход 24 В.F: Вход 20 В, максимальный выход 16 В.
Основная функция:
1. Водитель высокой сильной солнечной улицы
2. Сделайте регулируемый постоянный постоянный постоянный напряжение источник питания.
3. Различные драйверы постоянного светодиодного освещения.
4. Результат питания солнечной зарядки
5. Питание транспортных средств и различных мобильных устройств
6, зарядка за различные батареи
Меры предосторожности
1. Когда входное и выходное напряжение выше 36 В, обратите внимание на безопасность электроэнергии, чтобы предотвратить поражение электрическим током.
2. При работе в большом токе затяните винты проводной терминала.
3. Ввод, выходное напряжение и ток не могут превышать максимальное значение на работе, чтобы не повредить мощность.
4. Обратите внимание на вентиляцию и рассеяние тепла, когда работают на полной загрузке, чтобы продлить срок службы этого источника питания.
5. Обратите внимание на пыль и влагу.
