Размер постоянного тока, ток постоянного напряжения постоянного напряжения напряжения напряжения напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 9v, 5v, 5v, 3v, 35v, 5v, 35v, 6v, 35v, 6v, 55v, 8v, 32v, 9v, 46v, 12v, 32v, 12v, 46v, 12v, 40v, 12v, 60v, 12v, 60v, 12v, 80v, 9v, 60v, 12v, 80v, 8v, 36v, 12v, 80v, 10v, 60v, 12v, 80v, 10v, 60v, 13v, 90v |
Детали каждого продукта ниже, и вы можете купить его после ссылки.
Детали каждого продукта ниже, и вы можете купить его после ссылки.
Детали каждого продукта ниже, и вы можете купить его после ссылки.
первый набор
Пункт 2
Описание продукта:
В детали дисплея используется более продвинутый микропроцессор измерителя напряжения, а в части напряжения используется оригинальный контроллер напряжения напряжения США. Используя неформальное сопротивление мосфету MOSFET для сохранения сопротивления обнаружения тока, эффективность улучшается в максимальной степени. 96,4%.Импортированная высокопроизводительная трубка MOS, большая упаковка, большой ток, высокоэффективность Schutki, ультра -широкая и толстая проводка печатных плат, является гарантией высокой высокой высокой температуры.Ультра -тиховое напряжение работы, когда входное и выходное напряжение может достигать выходной мощности 128 Вт выше 20 В.Специальный питание от долгого переключения.Чипы, используемые в модуле, импортируются с оригинальными, полными материалов, стабильной производительности!
Новая функция преимуществ:
1. Светодиодные рабочие индикаторы, рабочее состояние более интуитивно понятно.
2. Одно -кличное переключение цифровой трубки слегка погашено, а измерение входного выходного напряжения одним щелчком.(Индикатор напряжения пластины "в" зажигает входное напряжение, и «Out» зажигает выходное напряжение).
3. Этот продукт сильно запускается, и список напряжений самостоятельно сам!Там никогда не будет проблемы с точным датчиком напряжения!
Параметры производительности:
1. Входное напряжение: 3 ～ 35 В постоянного тока (примечание: входное напряжение меньше 4 В, а измеритель напряжения пластины сбое).
2. Входной ток: префикс = st1 ns ="Урн: схемы-Microsoft-Com: Office: Smart Tags"9а (макс)
3. Выходное напряжение: 3,5 ～ 35 В.>= Входное напряжение)
4. Выходной ток: 6A (макс).
5. Выходная мощность: 75 Вт, (когда входное выходное напряжение превышает 20 В, оно может достигать 128 Вт)
6. Преобразование эффективности: 96,7%(самый высокий)
7. Выходные линии: 24 мВ (тип)
8. Диапазон напряжения пластины: 4 ~ 40 В, ошибка+-0,1 В.
9. Короткая защита цирки: есть (ограниченное ток 14a).Напоминание: при подключении нагрузки с высокой мощностью, поскольку ток воздействия только что включен, он ограничит защиту от самоотчега. Рекомендуется включить, а затем подключиться к нагрузке.
10. Введите защиту против соединения: нет (если вам нужно ввести большой ток -диод на входе).
11. Long x Wide x Высота = 67*43*12 мм (исключая медные столбцы)
Третий абзац
Весь этот модуль оснащен верхней крышкой. Тестовая карта - это то, как он выглядит после открытия верхней крышки.
Параметры функции:
1. Входное напряжение: DC 6 ～ 35V
2. Выходное напряжение: DC 6-55V (примечание: эта плата является платой Boost, выходное напряжение может быть больше или равно входному напряжению)
3. Эффективность преобразования: 97,6%(измерено при входе 32 В вывода 45 В/3A, эффективность связана с входным напряжением и выходным напряжением и током)
4. Максимальная входная мощность: 200 Вт (достигает максимальной мощности, когда входное напряжение больше 30 В)
5. Максимальный ток ввода: 10А (пожалуйста, оставьте определенное количество остатков на долгое время)
6. Максимальный выходной ток: 7a (7a (Пожалуйста, оставьте определенное количество отходов на долгое время)
7. Размер модуля: 70x39x32 мм (длинная x ширина x высота)
Четвертый
Характеристики продукта:
Имя модуля:150 Вт модуль бустера
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение:Два входного диапазона напряжения является необязательным (выбор через линию прыжков на задней части печатной платы)
1, 8-16V вход (нанесение для трех строк литийной батареи и 12 В батареи)
2. Вход 10-32V (приложение для широкого диапазона входных напряжений)
Входной ток:16a (максимум) более 8А, укрепите рассеяние тепла
Статический рабочий ток:При 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток увеличится)
Выходное напряжение:9-46V Непрерывная регулировка
Выходной ток:8Макс превышает 4a, пожалуйста, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Выходная мощность:Естественное рассеяние тепла 90 Вт, укрепите рассеяние тепла 150 Вт
Рабочая температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
Частота работы:150KHz
Эффективность конверсии:Самые высокие 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Защита короткого замыкания:Да (введите 15а предохранитель)
Введите защиту против коннекции:Нет, (если вам нужно ввести строку диода)
Метод установки:4 3 -миллиметровые винты
Проводка:ТерминалыотказалсяВыход сварки,Оболочка выводится для сварки.(V-В IS вход, Vout выводится)
Размер модуля:Длиной 60 мм высотой 50 мм высотой 20 мм
Вес: 80G
Описание продукта:Ультра -ловкий объем, ультра -стесненный армированный алюминиевый радиатор, сделайте температуру работы модуля более низкой и стабильной.Введите два 470UF/35 В, вывод двух 330 В/50 В, 60 В вывод до 220 UF/63 В питания питания для высокочастотных и низких конденсаторов, что делает выходной сигнал ниже, а светодиодный рабочий индикатор более интуитивен при работе.Полный материалов и идеальный дизайн - это ваш идеальный выбор для совершенства.Уникальная полая конструкция PCB, сводя к минимуму нестабильную работу, вызванную изменениями параметров температуры на важные детали.Положите 4 M3 отверстия для винта для установки.
Объем:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно отрегулировать 12-46 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.Вы можете выбрать сплав с утолщенным кислородным сплавом с утолщенным песком, а непосредственно PK сбрасывает обычный источник питания транспортного средства или инвертор на рынке. Это ваш лучший выбор, чтобы вам понравиться металлическая текстура.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
Пятый абзац
Размер желудка: длинная x ширина x высота = 8,5 см х 5,8 см х 3,3 см
Характеристики продукта:
Имя модуля:150 Вт модуль бустера
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение: Вход 12-32V (приложение для широкого диапазона входных напряжений)
Входной ток:16a (максимум) более 8А, укрепите рассеяние тепла
Статический рабочий ток:При 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток увеличится)
Выходное напряжение: 12-46V Непрерывная регулировка
Выходной ток:8Макс превышает 4a, пожалуйста, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Выходная мощность:Естественное рассеяние тепла 90 Вт, укрепите рассеяние тепла 150 Вт
Рабочая температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
Частота работы:150KHz
Эффективность конверсии:Самые высокие 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Защита короткого замыкания:Да (введите 15а предохранитель)
Введите защиту против соединения: да
Проводка:ТерминалыотказалсяВыход сварки,Оболочка выводится для сварки.(V-В IS вход, Vout выводится)
Объем:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно отрегулировать 12-46 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.Вы можете выбрать сплав с утолщенным кислородным сплавом с утолщенным песком, а непосредственно PK сбрасывает обычный источник питания транспортного средства или инвертор на рынке. Это ваш лучший выбор, чтобы вам понравиться металлическая текстура.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
Параграф 6
Функции:
Этот модуль мощности принадлежит к источнику питания усиления, Выходное напряжение всегда должно быть больше, чем равное входному напряжению. Необходимо убедиться, что входная мощность превышает выходную мощность (принцип сохранения энергии) модуль мощного мощного мощного мощного мощного мощного DC. Схема схемы алюминиевой оболочки с высокой степенью высокой высоты
Параметры модуля:
Название модуля: нарегулируемый модуль бустера 160 Вт
Модель: ZS-PD9
Тип: не -изоляционный модуль Boost (Boost)
Входное напряжение: 12-40 В Два входного диапазона напряжения необязательно (выберите 1, 9-16V вход через короткую точку подключения на задней части платы, вход для трех строки литийной батареи и 12 В и т. Д.) 2, 10-40V Ввод (для батарей 12 В и т. Д. Применение диапазона входного напряжения)
Выходное напряжение: 12-60 В. Непрерывная регулировка
Входной ток: 20А (макс)
Статический рабочий ток: 16 мА (12 В литра 19 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится. Если вам нужен более низкий статический ток, вы можете отменить индикатор мощности)
Выходной ток: пик 10a (max) ток и различия в давлении, температура связана с температурой
Выходная мощность: естественная мощность рассеивания тепла 90W Увеличение рассеивания тепла до 160 Вт
Температура работы: -40 ~+85 градусов
Рабочая частота: 150 кГц
Эффективность конверсии: пик 95%(эффективность связана с входным, выходным напряжением, током и разностью напряжения)
Короткая защита цирки: существует предохранители 20А (пожалуйста, старайтесь не быть коротким, как можно более, в коротких замыканиях)
Введите анти -кондиционирование переходного импульса над защитой давления: нет (зарезервировано на плате печатных плат, пожалуйста, установите диоды самостоятельно)
Метод проводки: большой ток проводной терминал, без сварка, в+ вход в положительный и отрицательный, Out+ Out-это положительный и отрицательный
Алюминиевый размер оболочки: 70 мм*39 мм*31 мм
Седьмой
Преимущества продукта:
Большинство материалов!Общий вес составляет около 265 граммов.Модуль повышения мощности 600 Вт, вход широкого напряжения: 12 В ~ 60 В, 12 В ～ 80 В регулируемый выход широкого напряжения; выходной ток регулируемый;
Спецификация:
Входное напряжение: 12V-60V
Входной ток: максимальный ток ввода 15А
Выходное напряжение: 12V-80 В. Непрерывная регулировка
Выходной ток: максимальный выходной ток 10a (регулируемый)
Выходная мощность: эффективная мощность p = входное напряжение v * 10a
Эффективность конверсии: до 95%(входное напряжение, ток; выходное напряжение, эффективность преобразования тока)
Короткая защита цирки: предохранитель
Размер модуля: 73*51 мм
Вес: 270 г
Подробное описание:
1. Продукт твердый. Он использует индивидуальный радиатор. Технические характеристики: толщина 5 мм нижней пластины радиатора, высота 21 мм, длину 85 мм, ширина 63 мм и над пайтерной радиатора, рационализированная конструкция, радиатор и бустерная плата Интегрированный дизайн дизайна Пользователям удобно использовать его напрямую и непосредственно использовать длинные винты.
2. Индуктивное магнитное кольцо использует 27 -миллиметровое алюминиевое магнитное кольцо, индуктор с двойным проводной обмолкой 1 мм, электролитическое конденсатор с высоким качеством, входные электролитические конденсаторы 1, 1000 UF63V, выходные электролиные электролитические конденсации, качество выходного источника напряжения. Лучше. Переключение, индикаторы работы с питанием, с потенциометром регулировки напряжения и регулировкой предела тока, что делает выходной сигнал более удобным. Он может регулировать выходное напряжение и ток в любое время. Чтобы обеспечить долгосрочную надежную работу.
Область применения:
1. DIY Выход может отрегулировать источник питания.
2. Универсальный автомобильный ноутбук.Введите источник питания 12 В, и выходной сигнал регулируется на напряжение, требуемое ноутбуком для работы.
3. Зарядное устройство для напряжения может использовать источник питания 12 В для зарядки аккумулятора выше 12 В, например, батареи 24 В, а ток зарядки может быть отрегулирован.
4. Питание на электронном оборудовании, до тех пор, пока напряжение регулируется на требуемое напряжение, а ток не превышает номинального тока, оно может работать нормально.
5. Благодарность питания перед системой. При выполнении проекта составляет 12 В-18 В, системная плата требует источника питания около 24 В, а мощность очень высока. Мощность обычного модуля DC-DC слишком мала. Машина может работа, и это может легко повысить высокую эффективность и высокую мощность.
Пример приложения модуля:
1. Входное напряжение 12 В ток 8.73a, выходное напряжение напряжения 20 В. Ток 5.0a, эффективность модуля составляет около 86%, выходное напряжение и стабильный ток
2. Входное напряжение 54 В ток 13,5a, выход 58 В ток 12a, используйте резистор 5 ОД1 кВт в качестве нагрузочного теста, эффективность составляет 95%
3.
Специальная записка:
Модуль имеет постоянное напряжение и функцию постоянного потока, но из -за не -изоляции режима напряжения напряжения, поскольку его характеристики связаны с входным и выходным напряжением и нагрузкой,
Диапазон конституции: для зарядки батареи мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение перехвата разряда аккумулятора.Сопротивление сопротивления тестированию постоянного тока будет относительно узким, минимальный ток = удаление входного напряжения с импедансом нагрузки, максимальное ток = выходное напряжение, за исключением импеданса нагрузки, поэтому значение постоянного тока имеет максимальное значение и минимальное стоит, а не так Большое вы хотите приспособиться, а не то, насколько большим вы хотите приспособиться.
Зарядка аккумулятора: отрегулируйте выходное напряжение к напряжению перехвата зарядки аккумулятора, а затем настройте потенциометр тока в минимальное положение, подключите к батарее, токовому счетчику и отрегулируйте к необходимому вам току.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
обращать внимание:
1. Во время процесса использования, пожалуйста, следуйте модулю для питания модуля, а затем подключите нагрузку. Это особенно важно среди высоких нагрузок
2. Входное напряжение должно быть обеспечено стабильным, особенно некоторый низкий уровень питания входного питания с низким напряжением (12 В), соединяющий напряжение нагрузки, будет падать ниже 10 В.
3. Входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать модуля повреждения, вызванного колебаниями напряжения.
4. Не поднимайте страховку на страховку и полномочия на страховку. Причина в том, чтобы исключить.
5. Строго запрещено регулировать ток с короткой нагрузкой
6. Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
7. Он не подходит для разницы напряжений между входом и выходом, в противном случае функция постоянного тока не гарантируется. Полем
8. Нормальное напряжение модуля является нормальным, и некоторые ноутбуки не могут быть заряжены и использованы. Это некачественная проблема, поскольку текущий компьютер имеет функции распознавания, и он может отказаться от использования неэригинального источника питания.
Статья 8
Параметры модуля:
Название модуля: модуль постоянного тока бустера 600 Вт
Модуль природа: не -изоляционный модуль усиления (Boost)
Входное напряжение: два входного диапазона напряжения являются необязательными, (выбор через линию прыжков на плате)
1. 9-16V вход (нанесение для трех строк литиевой батареи и 12 В батарея)В этом входном состоянии, пожалуйста, не вводите давление, в противном случае модуль будет сожжен !!!
2. Входной фабричный диапазон по умолчанию 12-60 В (приложение для широкого диапазона входных напряжений)
Входной ток: 16A (максимум) более 10А, укрепите рассеивание тепла
Статический рабочий ток: когда 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
Выходное напряжение: 12-80V непрерывно регулируется (выход по умолчанию 19 В, пожалуйста, объясните магазину, если вам нужны другие напряжения.) 12-80V Фиксированный выход (для клиентов Vo Golume)
Выходной ток: 12A MAX превышает 10A, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Область постоянного тока: 0,1-12а
Выходная мощность: = входное напряжение*10A, например: вход 12 В*10A = 120 Вт, введите 24 В*10A = 240 Вт, Введите 36V*10A = 360 Вт, введите 48V*10A = 480 Вт,
Введите 60 В*10а = 600 Вт
Если вам нужна большая мощность, вы можете использовать два модуля параллельно. Например, Поверните ток каждого модуля до 8A.
Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Эффективность конверсии: 95%высокая (эффективность связана с входным, выходным напряжением, током, разностью напряжения))
Защита от перегрузки: некоторые (вводят более 17А, автоматически уменьшают выходное напряжение, существует определенная ошибка диапазона.)
Короткая защита цирки: некоторые (введите 20a предохранитель) Двойная защита короткого замыкания, безопасное использование.
Введите защиту против соединения: нет, (если вам нужно войти в строку диода)
Выходная анти -анти -анта -ирригация: да, нет необходимости добавлять анти -анти -диод при зарядке.
Метод установки: 2 3 -миллиметровые винты
Метод проводки: проводные терминалы бесплатная сварка
Размер модуля: шириной 75 мм высота 55 мм
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать на 12-80 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3. В качестве источника питания питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
Специальная записка:
Модуль имеет постоянное напряжение и функцию постоянного потока, но из -за не -изоляции режима напряжения напряжения, поскольку его характеристики связаны с входным и выходным напряжением и нагрузкой,
Объем постоянного тока:
Для зарядки батареи мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение резака с разрядкой батареи, и выход равен напряжению перехвата зарядки аккумулятора, в противном случае мы не будем гарантировать диапазон постоянного тока.Сопротивление сопротивления тестированию постоянного тока будет относительно узким, минимальный ток = удаление входного напряжения с импедансом нагрузки, максимальное ток = выходное напряжение, за исключением импеданса нагрузки, поэтому значение постоянного тока имеет максимальное значение и минимальное стоит, а не так Большое вы хотите приспособиться, а не то, насколько большим вы хотите приспособиться.
Предложения по зарядке батареи:
Отрегулируйте выходное напряжение к напряжению перехвата зарядки аккумулятора, затем отрегулируйте потенциометр ограничения тока в минимальное положение, подключитесь к аккумулятору, поместите ток -счетчик и настройте к необходимому вам току.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
обращать внимание:
1. Во время процесса использования, пожалуйста, следуйте модулю для питания модуля, а затем подключите нагрузку. Это особенно важно среди высоких нагрузок
2. Входное напряжение должно быть обеспечено стабильным, особенно некоторый низкий уровень питания входного питания с низким напряжением (12 В), соединяющий напряжение нагрузки, будет падать ниже 10 В.
3. Входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать модуля повреждения, вызванного колебаниями напряжения.
4. Не поднимайте страховку на страховку и полномочия на страховку. Причина в том, чтобы исключить.
5. Строго запрещено регулировать ток с короткой нагрузкой
6. Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
7. Он не подходит для разницы напряжений между входом и выходом, в противном случае функция постоянного тока не гарантируется. Полем
8. Нормальное напряжение модуля является нормальным, а некоторые ноутбуки не могут быть заряжены и используются.
Статья 9
Описание продукта:
Параметры модуля:

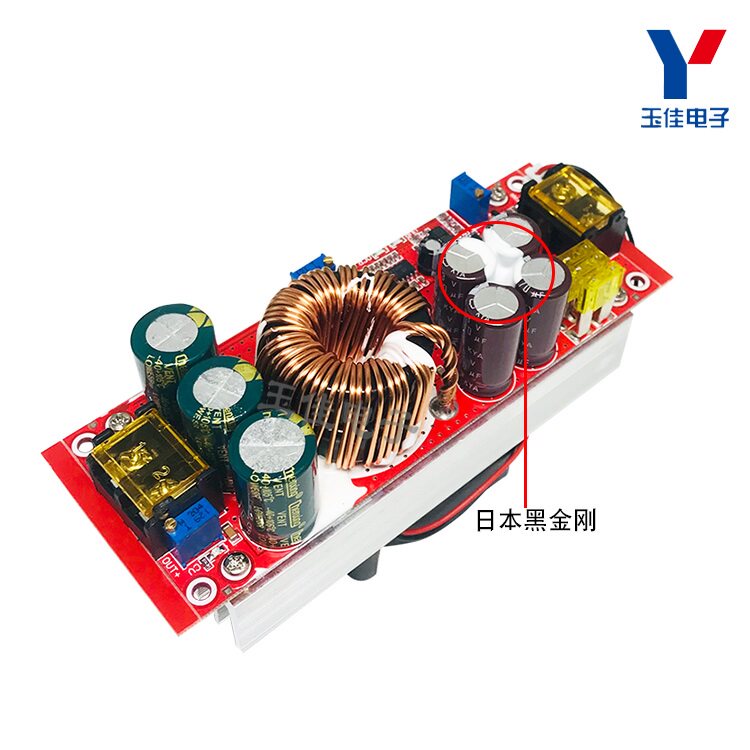

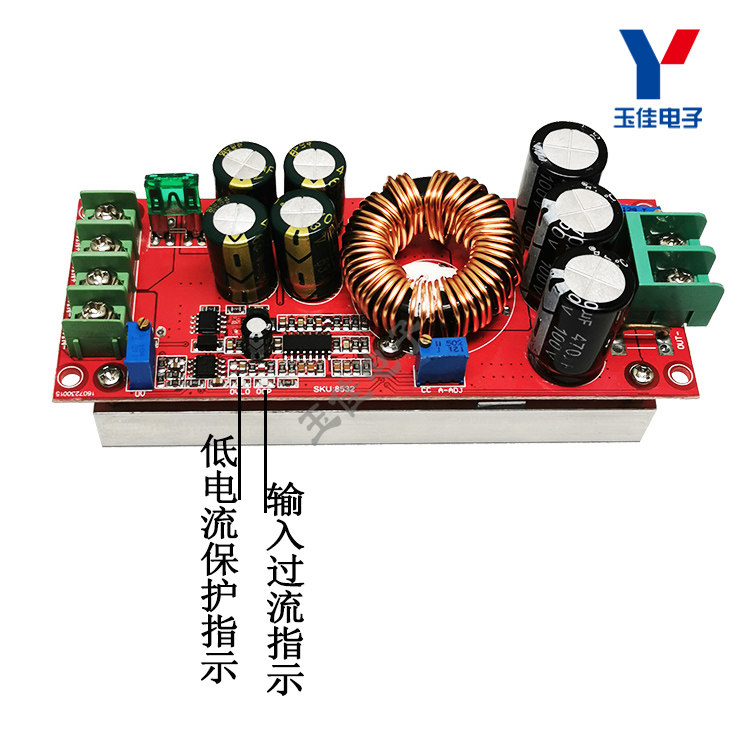

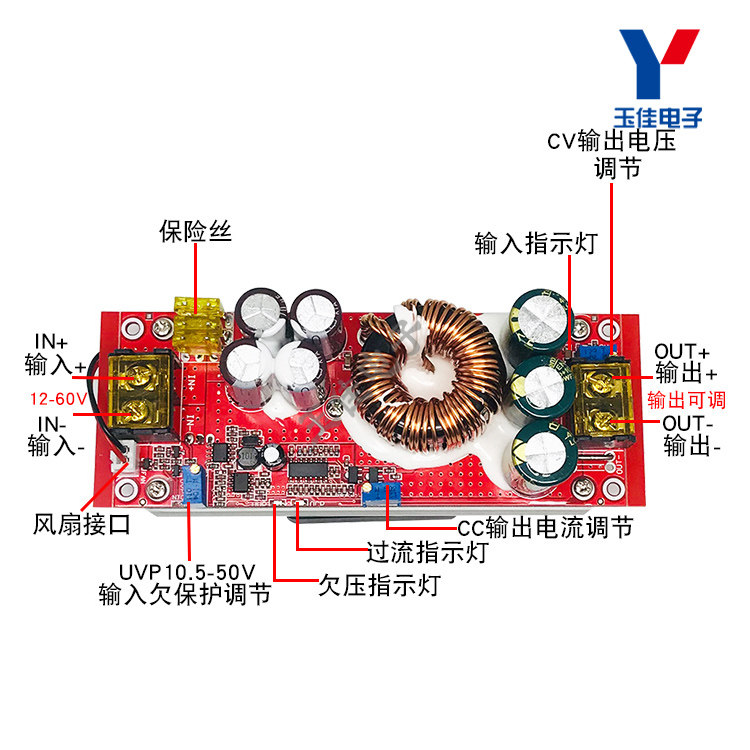

- Название модуля: модуль постоянного тока бустера 1200 Вт
- Модуль природа: не -изоляционный модуль усиления (Boost)
- Входное напряжение: 8-36V
- Входной ток: 20А (реальная вход 20А, почти многие продавцы на Taobao, индуктивность, 1 мощность мощности до 20А, я мне не верю)
- Статический рабочий ток: когда 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
- Выходное напряжение: 13-80 В. Непрерывная регулировка
- 13-80 В регулировка
- Выходной ток: 20a max превышает 10a, укрепите рассеивание тепла (связано с различиями в входном и выходном давлении, тем больше разность давления, тем меньше выходной ток)
- Область постоянного тока: максимум 20А
- Введите питание: = входное напряжение*20A, например: вход 12 В*20a = 240 Вт, введите 24 В*20a = 480 Вт,Введите 36 В*10A = 720 Вт,
- Если вам нужна большая мощность, вы можете использовать два модуля параллельноПоверните ток каждого модуля в 15a.
- Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
- Рабочая частота: 150 кГц
- Защита от разгона: да (с ограниченным потоковым потоком, регулируя ограниченный выходной ток, ток превышает предельное значение, автоматически уменьшает выходной ток до минимального значения 5A, что будет варьироваться в зависимости от свойств нагрузки.)
- Короткая защита цирки: некоторые (введите 20a предохранитель) Двойная защита короткого замыкания, безопасное использование.
- Введите защиту против соединения: нет, (если вам нужно войти в строку диода)
- Выходная анти -анти -анта -ирригация: да, нет необходимости добавлять анти -анти -диод при зарядке.
- Метод установки: 4 3 -миллиметровые винты
- Метод проводки: проводные терминалы бесплатная сварка
- Размер модуля: высота 63 мм шириной 85 мм 64 мм
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать на 12-80 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3. В качестве источника питания питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
Инструкции:
1. Выбор диапазона входных напряжений: по умолчанию заводские по умолчанию на 12-36 В вход
Во -вторых, метод регулировки тока выходного напряжения:
1. Введение напряжение: отрегулируйте потенциометр CV, установите выходное напряжение на значение напряжения, которое вам нужно в соответствии с батареей или светодиодом, и установите выходное напряжение.Например, 10 строка светодиодного напряжения 37 В, четырех строковой батареи 55 В и т. Д.
2. Входной ток. Потенциометр CC устанавливается примерно до 30 кругов в ходе против часовой стрелки, установите выходной ток на минимум, подключите к светодиоду и отрегулируйте положение гражданского населения CC до тока, который вам нужен.Для зарядки аккумулятора после установки батареи получен выход, а CC регулируется на необходимый вам ток. Более того, чем меньше ток зарядки.) Пожалуйста, не регулируйте ток в коротком замыкании. Структура цепи. модуля Boost не может быть отрегулирован в коротком замыкании.
3. Регулировка переполнения: предназначена для защиты от короткометражного цепи для вывода, что означает, что, когда короткий ограниченный ток с коротким путем, который превышает установленный выход, более чем установлен, выход выхода управления мощностью 5а, что отличается в соответствии с Различные нагрузки, чтобы защитить модуль питания и модуль питания и электроэнергетическое оборудование не повреждено.Метод: сначала установите ток защитной точки, если это 8а, защитите.Выходной ток используется для 8A с методом выходного тока, а затем потенциометр «Человек -регулировки» (вращающийся противодействие) может быть перенесен в выходной ток на внезапное минимальное значение.Точка перегрузки - 8а.(Обратите внимание, что если ток точки защиты ниже, чем ток, требуемый устройством, мощность будет защищена. Рекомендуется, чтобы, если вам не нужно защищать, лучше повернуть около 30 кругов по часовой стрелке к максимум)
4. Импортированное 27 -миллиметровое 27 -миллиметровое алюминиевое магнитное кольцо с крупным железом кремниевым алюминиевым кольцом, выделенное двумя лининами две линии мешка с медной краской, утолщенная алюминиевая радиатор, так что весь модуль нагревается ниже, введите два электролитических конденсатора 470UF/100 В, вывод три 470UF. /100 В низкий низкий обструктивный электролитический, выходные рябь ниже.Индуктивная вертикальная конструкция является более стабильной, наиболее помехи, смену предохранителя, а двойная защита более надежна.Общая обстановка очень разумная, а дизайн структуры очень сложный.
Пункт 10
По сравнению со старой моделью, структура схемы оптимизируется, что делает питание более стабильной.В то же время, входные анти-анти-концентрации (с использованием 150A MOS анти-анти-эли-эли-эли-эли-эли-эли-эли-эли-атти-анти-анти-консервации) и входные низкие Защита аккумулятора (низкое напряжение) и низкое напряжение защиты от аккумулятора может быть отрегулировано с 9-50 В, чтобы адаптироваться к различным батареям.Не используйте батарею для питания модуля питания и батареи, когда сердце используется для питания.
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать на 12-80 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3. В качестве источника питания питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
- Модуль природа: не -изоляционный модуль усиления (Boost)
- Ввод напряжения: DC10-60V (прямой вход 10-60 В не нужно прыгать крышки, чтобы выбрать напряжение)
- Входной ток: 20a (max) превышает 15a, добавьте рассеивание тепла вентилятора (входной ток может достигать 25a, когда входной ток может быть достигнут, когда 12-24 В)
- Статический рабочий ток: когда 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
- Выходное напряжение: 12-80V непрерывно регулируется.
- Выходной ток: 18a max превышает 10a, укрепите рассеивание тепла (связанное с различиями в входном и выходном давлении, тем больше разность давления, тем меньше выходной ток)
- Поточный диапазон: 0,5-18A (+/- 0,3a)
- Введите Anty -Counter -back: есть (150A Power MOS Anty -Anti -countermeasures)
- Низкая защита аккумулятора: есть (9-50 В регулируется)
- Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
- Рабочая частота: 150 кГц
- Введите защиту от перегрузки: да (вход более 25А, автоматическая защита, источник питания не повышается)
- Короткая защита цирки: да (Введите 30A предохранитель) Двойная защита короткого замыкания, безопасное использование.
- Введите защиту против коннекции: есть (150A Power MOS -защита.
- Метод установки: 4 3 мм медные столбцы
- Метод проводки: проводная терминал (используйте большие текущие чистые медные провода)
- Размер модуля: высота 130 мм шириной 52 мм 53 мм
- Модуль один вес: 300 граммов
Введите регулировку защиты от низкой батареи:
Низкая защита от аккумулятора в основном предназначена для входного питания, чтобы предотвратить наделение аккумулятора на аккумулятор, а напряжение аккумулятора слишком низкое, чтобы повредить модуль питания и аккумулятор.Например, установите защиту от батареи 12 В.Когда входной терминал модуля мощности подключен к напряжению 10 В с помощью отвертки слова для отрегулирования RV1 (высокое значение напряжения по часовой стрелке высокое, а напряжение составляет низкое место против часовой стрелки) до тех пор, пока не будет включен световой сигнал UVLO. В это время. Напряжение защиты аккумулятора составляет 10 В. Когда напряжение падает до 10 В, модуль питания не поднимается (входное напряжение равно выходному напряжению)
Регулировка выходного напряжения:
С нагрузкой на воздушную нагрузку источника питания используйте потенциометр «V-ADJ» (над рисунком) по часовой стрелке по часовой стрелке по часовой стрелке по часовой стрелке по часовой стрелке, а против часовой стрелки). Реакция будет медленнее, когда высокая Регулировка напряжения на низкое напряжение.Регулировка корректировки Цзяньи меньше.
Регулировка выходного тока:
Включите потенциометр «A-ADJ» около 30 кругов, установите выходной ток как небольшой, подключитесь к светодиоду и отрегулируйте потенциометр «A-ADJ» к необходимому вам току.Для зарядки аккумулятора после установки батареи получен выход, и ток для RV2 для вашего необходимого тока необходимо использовать для зарядки батареи, которая будет использоваться для его регулировки, поскольку чем больше батарея остается, тем больше Электричество остается меньше зарядного тока.
Описание мощности:
Максимальная выходная мощность модуля определяется входной мощностью.Чем выше входное напряжение, тем больше мощность.Из -за ограниченной области рассеяния тепла входное напряжение превышает 10a или выходной ток достигает 10, добавьте вентилятор 12 В для рассеивания тепла.
Выходная мощность = входное напряжение*20a
Такие как: введите 12 В*20а = 240 Вт То есть высокая мощность при входе 12 В составляет 240 Вт
Такие как: введите 24 В*20а = 480 Вт, то есть: при входе 24 В мощность 480 Вт
Такие как: введите 36V*20a = 720w, То есть: максимальная мощность 720 Вт при входе 36 В
Специальная записка:
1. Модуль имеет постоянное напряжение и функцию постоянного тока, но из -за не -изоляции режима напряжения напряжения, поскольку характеристики его характеристик связаны с входным и выходным напряжением и нагрузкой,
2. Постоянный диапазон потока: для зарядки аккумулятора мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение перехвата разряда аккумулятора, а выход равен напряжению перехвата зарядки аккумулятора, в противном случае мы не будем гарантировать диапазон постоянного тока.Сопротивление сопротивления тестированию постоянного тока будет относительно узким. Минимальный ток = удаление входного напряжения с импедансом нагрузки, максимальное ток = выходное напряжение, за исключением импеданса нагрузки, поэтому значение постоянного тока имеет максимальное значение и минимальное оно, что оно, оно, оно. Не то, насколько большим вы хотите приспособиться, а не то, насколько большим вы хотите приспособиться. Сколько ему лет?
3. Зарядка аккумулятора: отрегулируйте выходное напряжение на напряжение резака зарядки аккумулятора, а затем отрегулируйте потенциометр тока ограничения в минимальное положение, подключите к аккумулятору и обслуживайте ток -счетчик, чтобы настроить необходимый вам ток.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
4. Напряжение источника питания входов должно быть выше 10 В.
5. При использовании питания переключения для изготовления питания входной клеммы подключите источник питания входного клеммы и отрегулируйте напряжение на воздухе.Затем перейдите к нагрузке.(Следует обеспечить, чтобы источник питания переключения всегда работал) или сначала настраивалось напряжение пустое, а затем источник питания отключается, а затем нагрузка.Подключите модуль питания переключения и модуль питания при включении питания переключения.(Поскольку блок питания переключения имеет время восхождения, когда он включается. Когда напряжение ниже 10 В, чип еще не сработал. Легко прорвать трубку MOS.
6. При использовании в режиме постоянного тока фиксированное напряжение необходимо убедиться, что фиксированное напряжение должно быть выше, чем входное напряжение.(Например, входное напряжение источника питания - выходной напряжение воздушной нагрузки 12 В составляет 15 В. В настоящее время подключите светодиодный свет 3.2 В. Эта ситуация не допускается. Мало что подключить 4 -серии светодиодных фонарей)
обращать внимание:
1. Во время процесса использования, пожалуйста, следуйте модулю для питания модуля, а затем подключите нагрузку. Это особенно важно при высоких нагрузках
2. Входное напряжение должно быть обеспечено стабильным, особенно некоторый низкий уровень питания входного питания с низким напряжением (12 В), соединяющий напряжение нагрузки, будет падать ниже 10 В.
3. Входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать модуля повреждения, вызванного колебаниями напряжения.
4. Не поднимайте страховку на страховку и полномочия на страховку. Причина в том, чтобы исключить.
5. Это строго запрещеноОтрегулируйте ток на короткий вывод, структура цепи модуля Boost не может быть отрегулирована в кратком методе
6. Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
7. Он не подходит для разницы напряжений между входом и выходом, в противном случае функция постоянного тока не гарантируется. Полем
8. Нормальное напряжение модуля является нормальным, и некоторые ноутбуки не могут быть заряжены и использованы. Это некачественная проблема, поскольку текущий компьютер имеет функции распознавания, и он может отказаться от использования неэригинального источника питания.
Параграф
2. Вентилятор управления температурой, с вентилятором гидравлической оси, получайте очень хороший баланс в шуме и рассеянии тепла.Когда нагрузка является легкой, вентилятор не вращается, а температура нагрузки достигает около 60 градусов, а вентилятор автоматически поворачивается.Может эффективно снизить шум и продлить жизнь.
3. Основная изоляционная пластина силовой трубы с высоким содержанием глинозема, а скорость нагрева в 10 раз больше, чем у обычных изоляционных прокладков.
4. Используя большую пробирку с питанием пакета, остаток мощности большой, а динамический отклик хорош.
5. Двойные алюминиевые магнитные кольца с двойным содержанием железа, 4 1.2 Pure Mopper Paint Carps используются на параллели, что имеет низкую нагрев и высокую эффективность.
6. Новая конструкция, эффективность конверсии достигает 98,1%(см. Кривую конверсии в руководстве по данным ниже).
7. Бренд 3296W Многократный потенциометр, с высокой точностью регулировки и небольшим дрейфом.
8. Выходной ток медного провода Kang отбирается, а постоянный ток стабильный и теплый.
9. Защита андеррайтинга может быть скорректирована, что может эффективно защищать различные батареи, или его можно использовать для солнечных элементов.
10. Принесите постоянную функцию тока, которую можно использовать для аккумуляторных транспортных средств, зарядки аккумулятора и так далее.
11. Вход 3 20A Parallel Parallel может защитить риски, вызванные выходом короткого замыкания.
12. Три индикатора: IOU, Overcurrent, Power Trancs и статус работы с первого взгляда.
13. Входные и выходные данные используют высокочастотные конденсаторы, с низкой мощностью, небольшим отоплением и длительным сроком службы.
14. Входные и выходные данные вновь добавлены керамические конденсаторы MLCC.
15. Продукт один вес: 430 граммов
16. По умолчанию 10-16 В в состоянии под давлением.
1. Например, оригинальная батарея электромобиля может увеличить источник питания до электромобиля, что может увеличить скорость и ускорение электромобиля.
2. Зарядка вашего электрического велосипеда (1: Например, в руке есть батарея с 12 В или 24 холостого хода. Вы можете зарядить исходную батарею после напряжения. Энергия ветра, генераторы и другой источник питания для увеличения емкости аккумулятора исходной зарядки аккумулятора.)
3. Напряжение аккумулятора может быть увеличено, чтобы электромобиль работал быстрее, а Цзяньи не должен превышать 10 В.
4. Солнечные панели повышают и стабилизируются.
Низкая защита от батареи в основном для предотвращения помещения батареи на батарею, когда входной питание является аккумулятором.
Метод 1: Например, установите защиту от батареи 12 В.На входном клемме модуля питания подключите напряжение 11 В с помощью винтового ножа для регулировки RV1 (значение защиты по часовой стрелке высокое, а напряжение составляет низкий уровень против часовой стрелки) до тех пор, пока не будет включен световой сигнал UVLO. Напряжение защиты аккумулятора составляет 11 В.
Метод 2: Введите питание от батареи или выключателя.Если свет UVLO яркий, поверните потенциометр RV1 против часовой стрелки, удалите свет UVLO, а затем поверните два круга.(Адаптироваться к напряжению 10V-45V)
Меры предосторожности:
(1) Выходной положительный и отрицательный электрод не может быть подключен или короткий.
(2) Если используется для повышения электростанции электромобиля, входное напряжение должно быть выше 24 В.Питание электромобилей составляет менее 500 Вт.Поскольку двигатели электромобилей являются перцептивными нагрузками, ток будет большим при запуске и в гору.Там должно быть достаточное количество мощности.
(3) Используйте батареи, переключение и переключение, солнечные панели, генераторы и т. Д. Когда входной источник используется в качестве входного источника, защита аккумулятора должна быть уменьшена, в противном случае батарея и источник питания будут повреждены
(4) Обратите внимание на вентиляцию и рассеивание тепла при работе с длительной высокой силой, чтобы продлить срок службы питания.
(5) Модуль может только увеличивать напряжение и не может снизить напряжение, и он не может подавать питание на электрическое оборудование под входным напряжением, например, зарядку батарейки 12 В с 24 В или зарядные конденсаторы.Питание в светодиоде ниже входного напряжения
(6) Не работайте на полной нагрузке в течение длительного времени.
Специальная записка:
Модуль имеет постоянное напряжение и функцию постоянного потока, но из -за не -изоляции режима напряжения напряжения, поскольку его характеристики связаны с входным и выходным напряжением и нагрузкой,
Объем постоянного тока:
Для зарядки аккумулятора мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение резака с разрядкой батареи, и выход равен напряжению перехвата зарядки аккумулятора, в противном случае мы не будем гарантировать диапазон постоянного тока.Слепые нагрузки для проверки диапазона постоянного тока будут относительно узким, минимальным током=Удаление входного напряжения с импедансом нагрузки, максимальный ток=За исключением импеданса нагрузки, выходное напряжение имеет максимальное значение и минимальное стоит того, не если вы хотите настроить, оно будет небольшим.
Предложения по зарядке батареи:
Отрегулируйте выходное напряжение к напряжению перехвата зарядки аккумулятора, затем отрегулируйте потенциометр ограничения тока в минимальное положение, подключитесь к аккумулятору, поместите ток -счетчик и настройте к необходимому вам току.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
обращать внимание:
1. Пожалуйста, следуйте в процессе использования Сначала питайте модуль, а затем подключите нагрузку, которая особенно важна среди высоких нагрузок
2. Входное напряжение должно быть обеспечено стабильным, особенно некоторое низкое напряжение (12V) Входной источник питания, подключающий напряжение нагрузки10VДалее это легко прорваться в это время.
3, Входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать поврежденных модулей, вызванных колебаниями напряжения.
4, Страхование сжигания, не подключайтесь к страхованию на испытании -электрично.
5 , Строго запрещено регулировать ток с короткой нагрузкой
6, Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
7Он не подходит для разности напряжений между входом и выводом, в противном случае функция постоянного тока не гарантирована. Например, некоторые друзья используют12vУсилитель батареи14vДавать12VЗарядка аккумулятора, этот ток сжигается на конференции.
8Нормальное напряжение модуля является нормальным, и некоторые ноутбуки не могут быть заряжены и использованы. Это некачественная проблема, поскольку текущий компьютер имеет функции распознавания, и он может отказаться от использования питания неэригинального зарядного устройства
Проблемное решение синего света:
Эта проблема существует в ситуации, когда входное напряжение ниже 24 В
Решение:
1. Улучшение входного напряжения, его можно поднять выше, чем отсутствие напряжения защиты напряжения
2. Отрегулируйте порог для защиты андеррайтинга, и порог регулирования по часовой стрелке становится меньше
3. Добавьте описание настроек о защите отсутствия давления
Входная регулировка защиты от низкой батареи: низкая защита аккумулятора в основном предназначена для входного источника питания, чтобы предотвратить размещение батареи при использовании батареи, а напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор.Например, установите защиту от батареи 12 В.Получите напряжение на входном клемме модуля питания (значение отсутствия защиты напряжения, такого как батарея 12 В, может быть установлено 10 В), и использовать отвертку, чтобы отрегулировать потенциометр защиты андеррайтера (значение напряжения часовой стрелки по часовой стрелке Напряжение по часовой стрелке высокое, а обратное напряжение по часовой стрелке низкое), пока я не обязан его, пока не обязан его. Модуль не поднимается (входное напряжение равно выходному напряжению).
