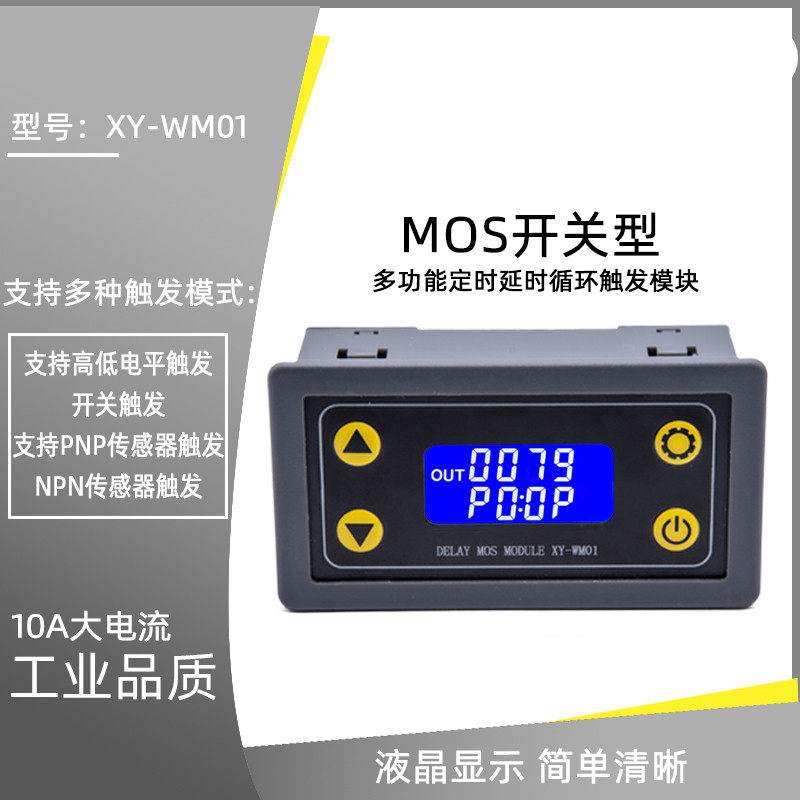

Универсальный ретранслятор, модуль, 5v, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Диапазон времени: от 0,01 секунды до 9999 минут
ЖК -дисплей в этом продукте очень ясен, прост в использовании и мощный, но, пожалуйста, см. Описание этого продукта подробно, очень практичные продукты.
Основные моменты продукта:

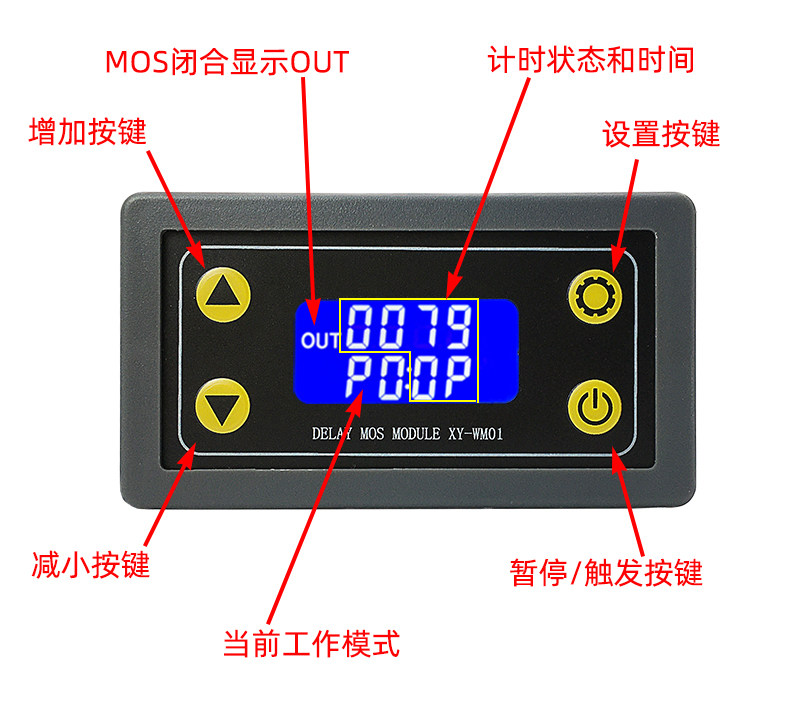

1. С помощью ЖК -дисплея текущий режим и параметры являются ясными, очень ясными, простыми и практичными;
2. Управление триггерами кнопки поддержки, триггер высокого и низкого уровня, управление переключением, поддержка NPN, доступ к датчику PNP, подходящий для большинства случаев;
3.Широкий питание питания с широким напряжением (6~30VПолемЭто очень удобно в использовании;
4. Поддержать настройки загрузки данных UART и параметров;
5. Существует однозначная функция остановки, с анти -коннекционной защитой, противоречащая не будет гореть;
6. Увеличил режим спящего режима после включения,5В минутах нет операции, автоматически выключите подсветку ЖК -дисплея; просыпайтесь за любую кнопку;
7. Может установить по -другомуOP,CL,LOPПараметры, эти параметры являются независимыми и хранятся отдельно;
8. Все параметры настройки автоматически отключены.

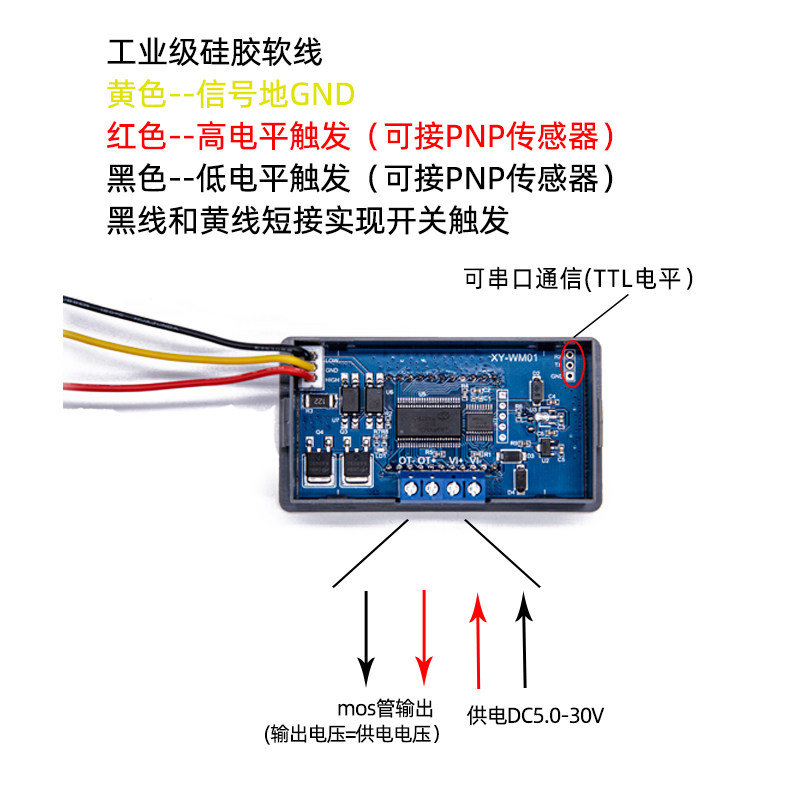

Примечание: MOS является выходной мощностью, а выходное напряжение равно напряжению источника питания.
Рабочий режим:
P0:После того, как сигнал запускается, трубка MOS включаетсяOPВремя, затем отключиться;OPво время,Сигнал спусковой крючок снованеверный
P1: После того, как сигнал запускается,MOS TubeВестиOPВремя, затем отключиться;OPво время,Сигнал спусковой крючок сноваПримириться
P2:После того, как сигнал запускается,MOS TubeВестиOPВремя, затем отключиться;OPво время,Сигнал спусковой крючок сноваВосстановление,MOS TubeРаскрытие, время остановки
P3: После сигнального триггера,MOS TubeСломать время CL, а затемMOS TubeНаправление;
P4:Запустить сигнал,MOS TubeВестиOPПо истечении времени,MOS TubeОтключитьCLВремя, затем циклически приведено выше, дайте сигнал снова в цикле, восстановите начальное состояние, время остановки; количество циклов (LOP) Вы можете установить;После того, как цикл закончился, сохраните разрыв трубки MOS;
P5: Запустить сигнал,MOS TubeОтключитьCLПо истечении времени,MOS TubeВестиOPВремя, затем циклически приведено выше, дайте сигнал снова в цикле, восстановите начальное состояние, время остановки; количество циклов (LOP) Это может быть установлено; петля закончилась,Держите привод Tube MOS;
P6:Нет необходимости запускать сигнал после мощности,MOS TubeВестиOPвремя,MOS TubeОтключитьCLВремя, цикл выше; количество циклов (LOP) Вы можете установить;После того, как цикл закончился, сохраните разрыв трубки MOS;
P7:Нет необходимости запускать сигнал после мощности,MOS TubeОтключитьCLвремя,MOS TubeВестиOPВремя, цикл выше; количество циклов (LOP) Вы можете установить;После того, как цикл закончился, сохраните привод трубки MOS;
P8:Функция обслуживания сигнала Если есть триггерный сигнал, время ясно,MOS TubeДержатьВести; Когда сигнал исчезает, времяOPпослеСкидка трубки MOS; В течение периода времени есть сигнал, время ясное;
P9:Функция обслуживания сигнала Если есть триггерный сигнал, время ясно,MOS TubeДержатьОтключить; Когда сигнал исчезает, времяCLпослеDIT MOS Tube; В течение периода времени есть сигнал, время ясное;
(P0~P7)модель,собака Паузакнопка,Система не запускает время, Система начинает время;Система рассчитана,Системная пауза,MOSОтключить,Flash Display"ВНЕ"Напомнить;
P8 P9модель, Запустите интерфейсПаузаНажмите клавишу как сигнал триггера,Его ключевая функция собака/Нажимать Неудача;
Параметры продукта:
1:Рабочее напряжение:6--30Vпитаться от
2:Источник сигнала запуска:Высокий триггер (3,0 В ~ 24 В), триггер с низким уровнем уровня (0,0 В ~ 0,2 В), регулятор громкости коммутатора (пассивный переключатель)Сущность
3: Выходная способность: управление DC30v 10AВнутриустройство
4: Краткий ток:15mA Рабочий ток:50mA

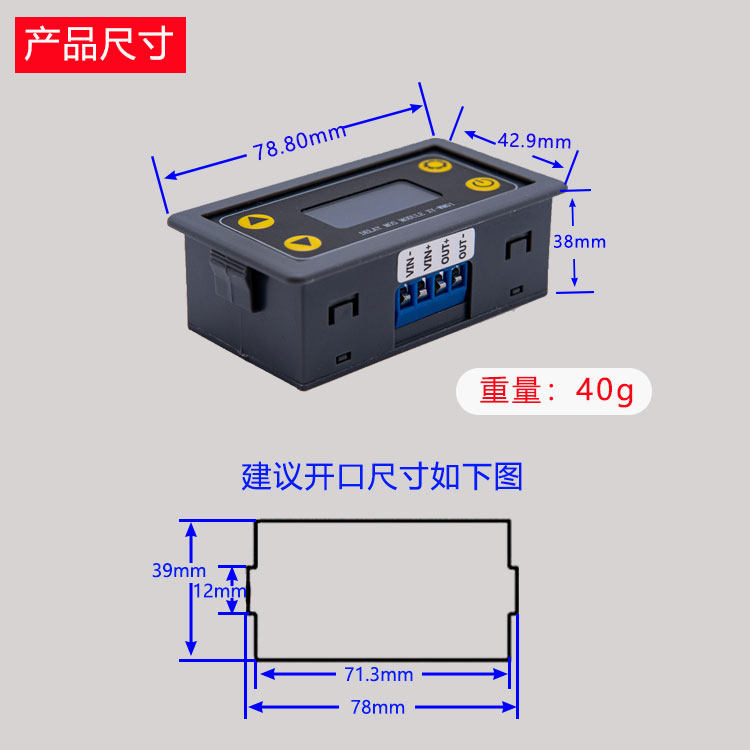

5: Жизнь жизни: трубка MOS с выходом электричества, переключатель не ограничивает время;Рабочая Температура:-40————85℃; вес: 45 г, размер: 7,1*3,9*2,5 см (длина, ширина и высота)
6: Принесите оптокуплентную изоляцию, повышайте анти -интерференционную способность, промышленную плату -уровня и установите параметр, чтобы всегда помнить после выключения питания.
Хронограф
0.01Второе (минимум)~9999Средняя (максимальная) непрерывная регулировка
Как выбрать диапазон синхронизации:
Изменить интерфейс в параметре OP/CL,собакаПаузакнопка, Выберите диапазон синхронизации;
XXXX Нет небольшого количества, диапазона времени1Второй~9999Второй
XXX.X Десятичная точка составляет десять, диапазон синхронизации0.1Второй~999.9Второй
XX.XX Десятичная точка составляет 100, диапазон синхронизации0.01Второй~99.99Второй
X.X.X.X Десятичный горит, диапазон синхронизации1Минуты ~ 9999 минут
Например, вы должны установить OP, так что3.2В секундах, затем переместите десятичную точку на десять цифр, и ЖК -дисплей 003.2
Описание параметра:OPВремя направления,CLВремя скидки,LOP Время циркуляции (1————9999Второй класс,"----"Представляет неограниченный цикл)
один,Настройки параметров
a) проходитьНажиматьУстановите кнопку, Введите интерфейс настройки;
b) Сначала установите рабочий режим, напоминает рабочая режим, увеличивайте короткое нажатие/Уменьшить прессУстановка клавиши рабочего режима;
c) собакаНаборКлюч, выберите работуМодель режима и введите настройки параметра системы;
d) В интерфейсе установки параметра системы короткое нажатиенастраиватьПараметры системы, которые будут изменены с помощью переключателя клавиш, короткое нажатие/НажиматьУвеличение снижениеИзменить ключ;
(Примечание:существоватьP0~P3/P8/P9Нажмите в режиме в режимеУстановите кнопкуневерный);
e) существоватьOP/CLИнтерфейс модификации параметров, короткое нажатиеКнопка параличаПереключить время(1s/0.1s/0.01s/1min)Предметы
f) Все настройки параметров завершены, длинная нажатиеУстановите кнопку, Сохранить настройки параметра и выйдите из интерфейса «Настройки»;
1. Удаленная функция загрузки данных и настройки параметров:
Системная поддержкаUART Загрузка данных и функция настройки параметров;
UART:9600,8,1
Заказ | Функция |
read | Параметры системы чтения |
OP:xxxx OP:xxx.x OP:xx.xx OP:x.x.x.x | 1s 0.1s 0.01s 1 min |
CL:xxxx CL:xxx.x CL:xx.xx CL:x.x.x.x | 1s 0.1s 0.01s 1 min |
LP:xxxx | Цикл |
Start | курок/начинать(P0~P7 действительный) |
stop | Пауза(P0~P7 действительный) |
PX | Установить режимP1,P2Подожди |
два,Дополнительные возможности
a) Автоматическая неактивная функция: в интерфейсе работы(P0~P7В режиме),проходитьНажиматьПаузаКлюч, запустить или отключить функцию автоматической неактивной.L-PвыбиратьonЗатем запустите функцию Dermant, около пяти минут без какой -либо работы, жидкокристаллическая подсветка автоматически выключается, система работает нормально, а клавиши просыпаются по желанию;offЗатем выключите неактивную функцию);
b) Просмотр параметров: в интерфейсе выполнения, короткая нажатиеSETКлюч, отображающий текущие настройки параметров системы, не влияет на нормальную работу системы;
c) Отображать коммутатор содержимого: вP4 ~ P7В режиме, при коротком нажитеDOWNКлюч, содержимое отображения переключения(Часы работы/Цикл);
