Блок питания с зарядкой, модуль, литиевые батарейки, 4, 2v, 1A, схема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Параметры продукта:

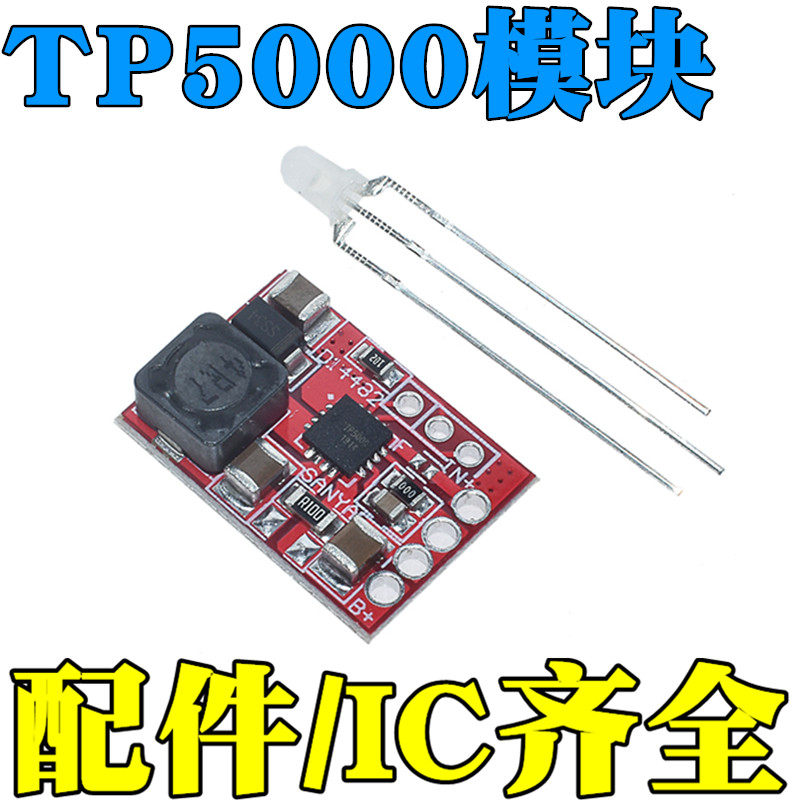

  TP5000 литий -ионная аккумуляторная батарея лития железа фосфатной батарея  1a ток 4,2/3,6 В
Функция: зарядка литиевых батарей и железных фосфатных батарей.Полный самостоятельно.Красный и зеленый двойной свет.
Размер: 21,5*14,5*4,2 мм
Использование: Использование платы TP4056 4057 такого же.
  1. Литийная батарея должна только подключить источник питания 5 В и выходить B+B-B-чтобы подключить батарею.Красный свет включен во время зарядки, и он полон самопоката, а зеленый свет включен после зарядки.
  2. Для литийной железной фосфатной батареи 3,6 В можно сваривать только олово между двумя прокладками.Метод подключения питания батареи не изменяется, как упомянуто выше.Если вам нужно перейти обратно на литийную батарею 4,2 В, используйте подушку, чтобы опустить сварку для возврата.
Внедрение продукции:
Преимущества: переключение и антигипертензивный режим, эффективность выше, чем линейная зарядная цепь, а лихорадка намного меньше.Зарядный ток составляет 1А, а зарядка всего процесса сохраняется 1a.Не требуется дополнительного рассеяния тепла, уменьшая влияние теплового тепла на зарядный ток.Сократить время зарядки.Дополнительные литий -литий -полимерные батареи или литий -фосфатные аккумуляторы могут быть изменены на изменения настройки.
Параметр:
Ввод: 4,5-9 В.
Выходное напряжение: 4,2 В/3,6 В положительное и отрицательное 1% (литий -батарея по умолчанию с платой 4.2 В)
Выходная ток: по умолчанию 1а
  тестирование на эффективность будет подробно описано после тестирования. Если покупатель проверяет эффективность само по себе, не рекомендуется проверить напряжение на боковой стороне аккумулятора. Пожалуйста, обратите внимание на пропуск отбора проб RS 0,1 Ом. Рядом с платой во время теста. Тест оказывает влияние. Рекомендуется увеличить тест конденсатора на входном терминале.Тесты тока напряжения не рекомендуются для чтения количества источника питания непосредственно с точными счетчиками тока.Текущий тест может быть непосредственно подключен к положительному электроду батареи, просто убедитесь, что аккумулятор может быть проверен большим количеством измерителя тока с большим количеством графиков.
Функции:
В всей версии используются керамические конденсаторы драгоценного металла, характеристики температуры X7R, производительность+безопасность+стабильность далеко за пределами конденсатора!
Медный ремень 5a Большой ток небольшой объемной индуктивность, полная магнитная магнитная потери, низкие помехи!
Одиночные наклейки на машины, общая 4 -мм ультра -тени, площадь небольших радиаторов, медная медь на спине удобна для установки и пасты
Основываясь на антигипертензивном DC-DC, эффективность намного выше, чем линейная зарядная цепь, а лихорадка намного меньше.Ток зарядки составляет 1А, но входной ток стоит только около 0,7А.
Дополнительные железо фосфатные батареи или обычные литий -ионные/литий -полимерные батареи могут быть установлены только один прыжок
Небольшой объем, 1 цент, размер монеты, зарядка 1А не нужно добавлять отдельное рассеяние тепла
При перегреве перегрев автоматически уменьшит ток, чтобы предотвратить сжигание
Вся версия сопротивления с высокой рецидивом, полный большой объем 1210 Многослойный керамический конденсатор с драгоценным металлом
Полный самостоятельный, двойной индикатор статуса зарядки
Дополнительные параметры продукта:
Громкость: 21,5 мм*14,5 мм*4,2 мм, ультра -титульный и супер маленький, 1 цент монеты большая, однопользованная наклейка фоновая сварка сварки рефлюкса
Введите: 4,5-9 В (рекомендуется не превышать 7 В)
Выходное напряжение: 4,2 В/3,6 В положительный и отрицательный 1% выбор перемычки
Выходной ток: по умолчанию 1A может быть настроено 0,5-2A, и для увеличения рассеивания тепла больше 1,5A
4 клеммы проводки, 2 входа, 2 батареи и сварки с прямым вставленным светодиодом
Инструкции:
Красно -зеленый или красно -зеленый световой диоды прикрепляются с цепью. Вам нужно приваривать их к цепи. Как показано на карте ребенка, самая длинная нога, средние и длинные ноги близки к чипу Самая короткая нога находится рядом с внешними.
Конец источника питания подключен к источнику питания 4.5-7V, а ток должен быть больше, чем зарядный ток. В настоящее время зеленый свет включен
Аккумулятор подключен к литийной батареи или литийной железной фосфатной батареи. Если аккумулятор должен быть заряжен, он покраснеет
Если вам нужно настроить ток, измените ток, который вам нужен на текущем резисторе отбора проб.Напряжение выборки составляет 0,1 В, ток = 0,1/значение сопротивления
Схема была приварена с 0,1 европейским сопротивлением, и есть пустая позиция
Сварка сопротивления 0,2 евро, ток установлен на 1,5а
Европейское сопротивление 0,1 сварено на пустом уровне, а ток устанавливается на 2А при 2А
Разборка исходного R100 (0,1 евро), сварка сопротивления 0,2 евро, а ток установлен на 0,5A
Ток зарядки превышает 1А
Если вам нужно заполнить обычную литиевую батарею (3,6 или 3,7 В. Деседовое напряжение 4,2 В), пожалуйста, нажмите на каплю олова на точке сварки платы.
Если вам нужно зарядить литиевый железо фосфатный аккумулятор (3,2 В. Точка DECEPSED 3,6 В), пожалуйста, удалите сварку на точке сварки FID F
