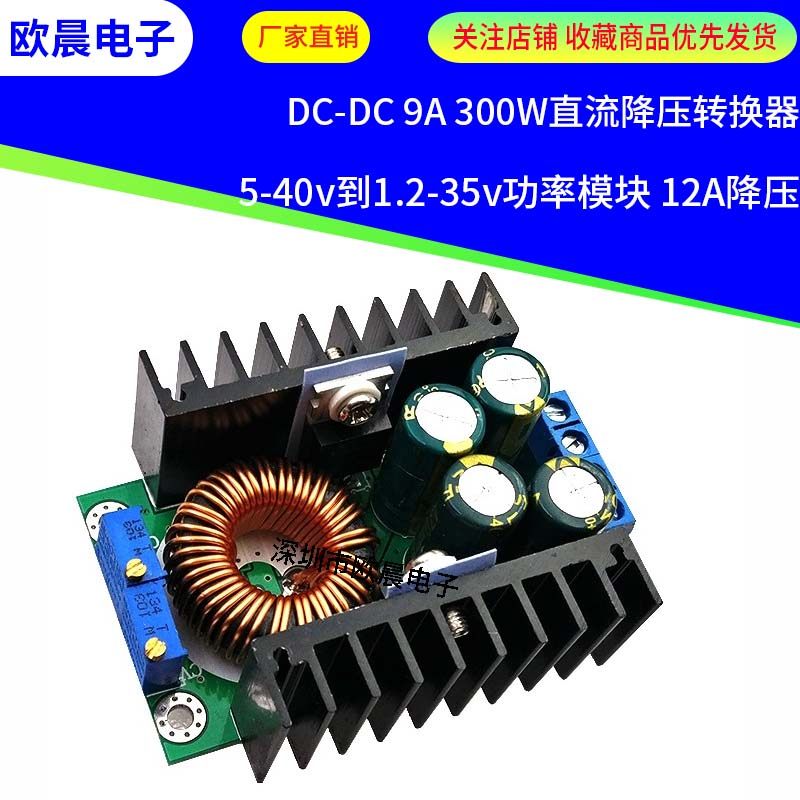

DC-DC от 5-40 В до 1,2-35 В модуль модуля 12A Anti-Coltage 9A 300W DC преобразователь против давления
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Добрые советы:
(Пятно: максимальный ток составляет 8-9A, а входное напряжение-самое высокое-40 В Высокое выходное напряжение составляет около 35 В)
(Поскольку производитель чипа 12A тока прекращается, ток замены чипа уменьшается с предыдущих 12А до тока 8A (фактический максимальный тест максимальный ток составляет около 9А), входное напряжение увеличивается с предыдущих 32 В до 40 В, а выходное напряжение увеличивается с предыдущих 28 В до 35 В. Мощность на 10 строке высокоэффективных светодиодов. Чип 12A будет уведомлен отдельно после прибытия.Полем

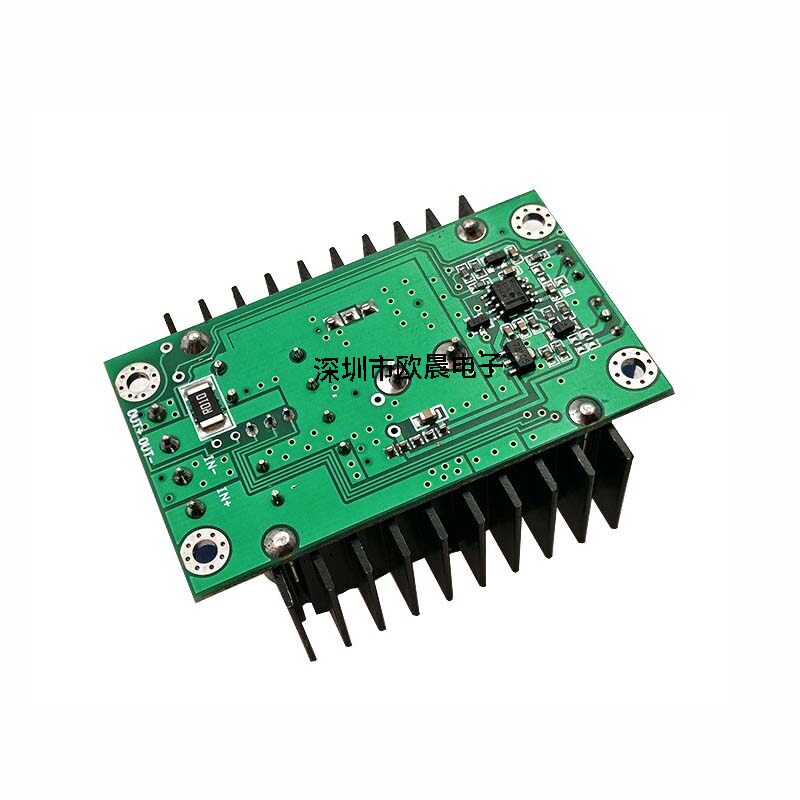

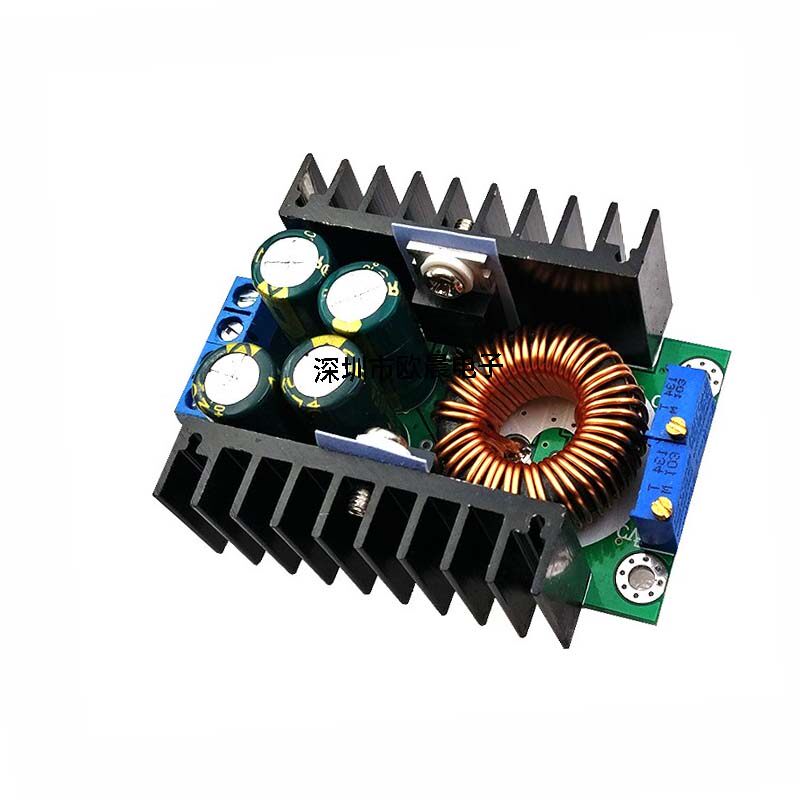

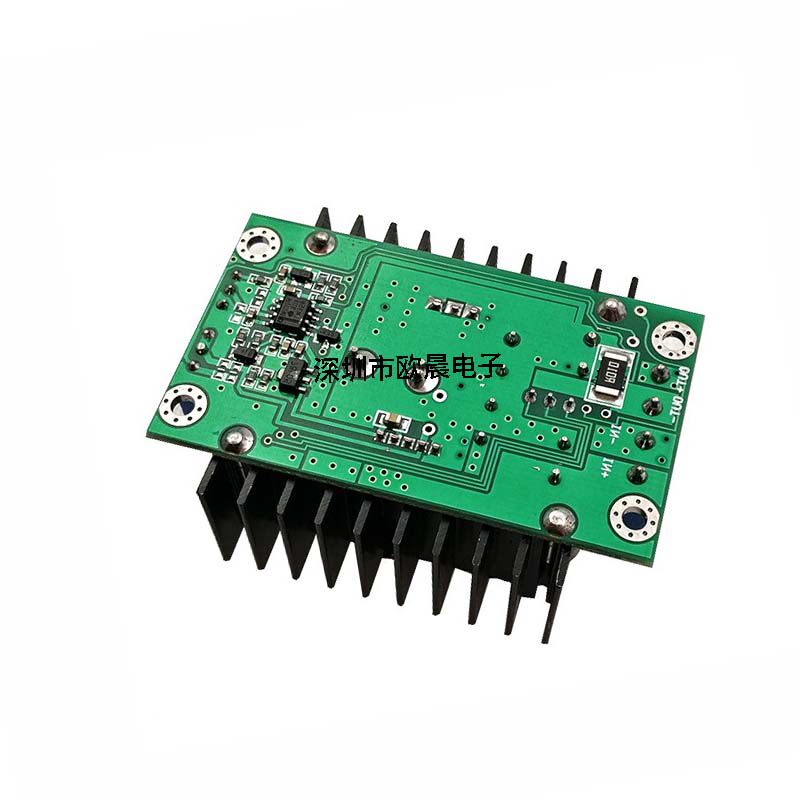

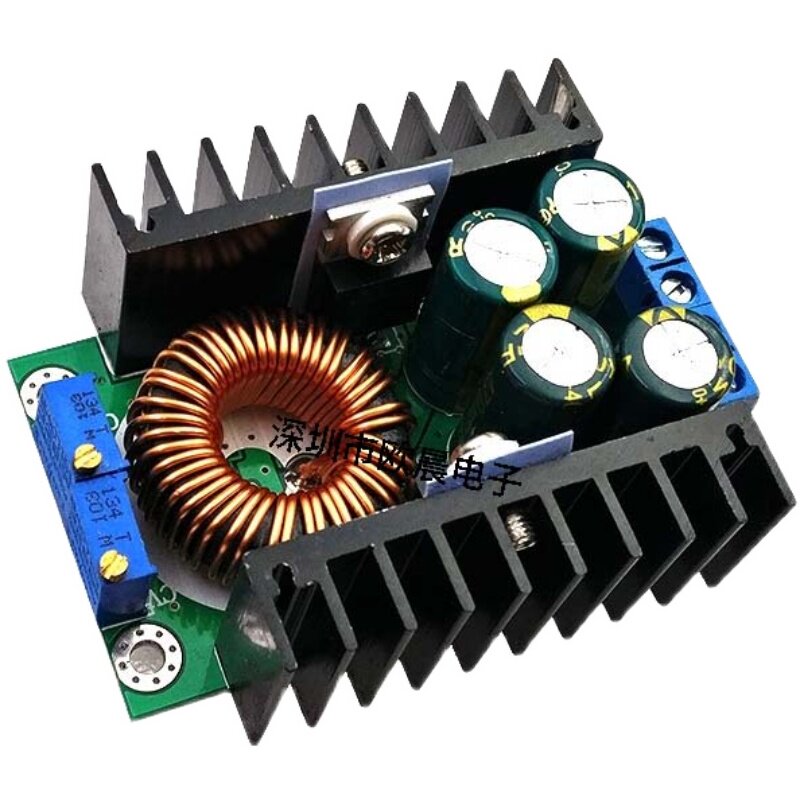

QS-2405CCBD-12A модуль питания
Размер: 65 (длинный)*47 (ширина)*23,5 (высота) мм
Типичное применение:
Регулируемый источник питания (мощность 12A достаточно велика), высокомерный светодиодный драйвер, светодиодный дисплей, зарядка лития аккумулятора, зарядка лития, источник питания транспортных средств, источник питания ноутбука транспортного средства (антигипертензивный), питание напряжения напряжения, питание системы низкого напряжения. Поставка, например, дети (такие как дети, батарея 12 В игрушечного автомобиля снижена до 6 В), 24 В до 12 В 12a \ 12 В до 5 В 12a \ 24 В до 5 В 12a \ 24 В до 19 В.20В и т. Д. Диапазон приложений очень широкий.
1Фиксированный ток ротора в 0,1 раза превышает постоянное значение потока (когда зарядка используется для определения того, заполнена ли батарея);
2Используйте выделенный эталонный IC и резистор отбора проб с высокой оценкой, чтобы сделать постоянный ток стабильным (когда теплое трепетание составляет менее 5%, когда от 20 до 60 градусов Hengli 5A).Специальное подходящее для светодиодного водителя
3. Большой выходной ток, максимальный выходной ток может достигать 12А, что отвечает большинству потребностей.
4.4 Возвышенные конденсаторы для эффективного снижения выходной пульсации и улучшения стабильности работы
5. Конструкция двойного радиатора, индивидуальная диода Schottky Diode Schottky, хорошее тепло, не влияет друг на друга
6. За счет затрат, для повышения эффективности работы, алюминиевого алюминиевого кольца с большим размером железа используется кремниевым алюминиевым кольцом и использованием чистого медного двойного линии и запасной для снижения тепла и повышения эффективности.
7.3296 Многословный потенциометр, ток напряжения обладает высокой точностью и хорошей стабильностью.
8. Специальное ток резисторного резистора тока выбора отбора проб.Светодиод должен.
9. Двухноколорный индикаторный свет, рабочее состояние ясно с первого взгляда.Основы для зарядки.
10. Ток напряжения Все можно отрегулировать, регулируемый источник питания хорош, ток 12A большой, а мощность достаточно.
Параметр модуля
Природа модуля: не -изолированный антигипертензивный постоянный ток, модуль зарядки постоянного напряжения (CC CV)
Область применения: высокий вероятный водитель постоянного тока, зарядка лития аккумулятора (включая железное электричество), 4 В, 6 В, 12 В, 14 В, зарядка батареи 24 В, никель -кадмиевой батареи -гидрид (батарея) зарядка, плата солнечной ячейки, Генератор энергии ветра, генератор энергии ветра
Входное напряжение: 7-32V (без Хенгли 5-32V)
Выходное напряжение: (1) Непрерывное регулируемое (0,8-28 В)
(2) Фиксированный выход (любой выбор между 0,8-28 В), пожалуйста, сообщите магазину при покупке.(Временно только для клиентов партии, все образцы могут быть скорректированы)
(3) Если вам нужно более высокое напряжение, пожалуйста, свяжитесь со мной напрямую
Выходной ток: максимум 12a (температура силовой трубки превышает 65 градусов, добавьте вентилятор для рассеивания тепла, от 24 в 12 В 6a, пустая среда, как правило, не может добавить вентилятор)
Область постоянного тока: 0,2-12A (регулируемая) (без этой функции без постоянного тока)
Ток роталя: постоянное значение потока*(0,1), ток тока поворотного стола связан с значением постоянного тока, такого как постоянное значение тока 3А, а ток поворота установлен в 0,1 раза (0,1*3A = 0,3a ) постоянного тока. Когда значение потока регулируется до 2А, в настоящее время ток поворота в 0,1 раза превышает постоянный поток (0,1*2a = 0,2a).
Вторичная версия составляет фиксированную 0,1 раза (фактический ток вращения не очень точно), является ли зарядка полна.
Минимальная разница давления: 1 В
Выходная мощность: максимальная мощность составляет около 300 Вт, а температура силовой трубки превышает 65 градусов, добавьте вентилятор.
Эффективность конверсии: до 95%(чем выше выходное напряжение, тем выше эффективность)
Рабочая частота: 300 кГц
Выходные линии: 20 -метровая полоса пропускания (только для справки)
Вход 24 В вывод 12 В 5a Ribples около 50 мВ (исключая шум)
Температура работы: промышленная оценка (от -40 ° C до +85 ° C) (если фактическое использование, обратите внимание на температуру силовой трубки. Если температура слишком высока, укрепите рассеивание тепла)
Ток воздушной нагрузки: типичный 20 мА (24 В до 12 В)
Привет Елена:±1%(постоянное давление)
Уровень регулировки напряжения:±1%
Точность и температура конституции: фактическое тестирование, температура на модуле изменяется от 25 градусов до 60 градусов, постоянное значение потока изменяется менее 5%(значение постоянного тока 5а)
Динамическая скорость отклика: 5% 200us
Регулирование Потквиме: по часовой стрелке (увеличение), против часовой стрелки (уменьшение) Потенциометр вблизи входа - это регулировка напряжения (CV), а потенциометр вблизи выхода - регулировка тока (CC)
Показания: двойной индикатор, красный красный в зарядке, зеленый после индикатора зарядки (нагрузка не является зеленым) Индикаторный свет без постоянного тока является красным.
Короткая защита связки: да, постоянный ток (в настоящее время настройка постоянного значения потока)
Введите защиту против соединения: нет,
Выход предотвращает текущий ток: нет.
Метод проводки: терминал проводки
Как зарядить батарею:
1. Определите плавающее напряжение зарядки и ток зарядки аккумулятора, входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметровую передачу тока 10A, чтобы измерить выходной короткий ток циркуса и отрегулировать потенциометр постоянного тока для достижения выходного тока к заранее определенному значению тока зарядки;
4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигало плавающего напряжения зарядки;
5. Возьмите батарею и попробуйте.
(Шаг 1, 2, 3 и 4 являются входом модуля источник питания, а выход не подключен к батарее.)
Как использовать светодиодные драйверы постоянного тока:
1. Определите рабочий ток и максимальное рабочее напряжение, которое вы должны управлять светодиодом;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметровую передачу 10A тока, чтобы измерить выходной короткий ток цирки, и отрегулировать потенциометр Hengli, чтобы выходной ток достигает заранее определенного рабочего тока светодиода;
4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло наивысшего рабочего напряжения светодиода;
5. Подключите светодиодную тестовую машину.
(Шаг 1, 2, 3 и 4 являются входом модуля источник питания, а выход не подключен к светодиодному свету.
