Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

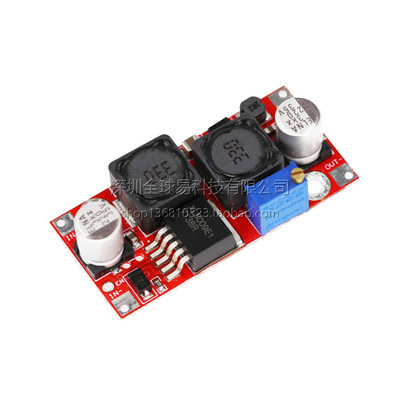

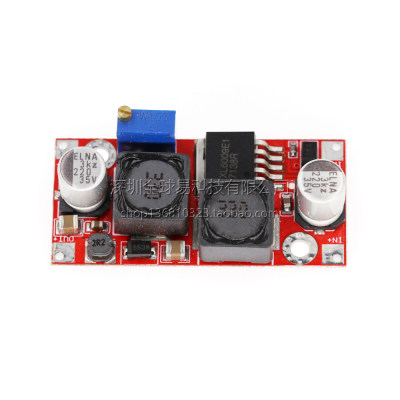

XL6009 DC-DC Регулируемый источник питания.
Введение нового продукта:
1: совершенно новыйОригинальный чип, Устранение поддельных чипсов и роторных чипсов.
2: Импортная электролитическая емкость патчаЭто не домашний конденсатор со сверстниками.
3: Гандам400KhzРабочая частота иСхема фильтра LCВыходные ряды очень низкие.
4 ::Импортная индуктивностьЧтобы минимизировать лихорадку и вмешательство.
6: вход и вывод 3MLCC Multi -Layer Ceramic емкость, Анти -интерференционная стабильность.
7: принята печатная плата КБ -классная доскаматериал , Исключить картон, мусорная доска.
8: Построенный -в MOSFET, Say Goodbye с LM2577, может достичь 94%высокой эффективности.
9: добавленоВключить порт, Вы можете контролировать, работает ли схема напряжения.
QS-1212CBDE-20W модуля модуля модуля включить порт
()
Размер: 49 (длинный)*23,4 (ширина)*11,4 (высота) мм (исключая потенциометр)
Параметр модуля
Модуль природа:Не -изоляционный подъем и модуль быстрого процветания
Входное напряжение:5-32V
Выходное напряжение:(1) Непрерывная регулировка(1.2-35VПолем
Выходной ток:1.5A(MAX)
Входной ток:4A (MAX)
Выходная мощность:естественное охлаждение20 Вт, добавить 25 Вт (макс)Фактическая сила
Максимальная выходная мощность = входное напряжение*4A*Эффективность преобразования
Эффективность конверсии:Рабочая эффективность фактического тока напряжения (только для справки)
Вывод Ripple: Вход 12 В вывод 24 0,5A Ripple 30 мВ 20 -метровая полоса пропускания (только для справки)
Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (температура окружающей среды превышает 40 градусов, уменьшите использование мощности или усилите рассеяние тепла)
Температура полной нагрузки:45 ℃
Частота работы:400khz
Без нагрузки ток:Типичный 15 мА (от 5 В до 12 В)
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Сделайте порт управления:Да, высокий уровень 1.4V-VIN (ON), низкий уровень 0-0,8 В (выключен), высокий уровень по умолчанию
Защита короткого замыкания:Нет (пожалуйста, введите установку предохранителя или защитную схему)
Введите защиту против коннекции:Ничего, пожалуйста, сотрудничайте с нашим диодом серии или входной серии.
Метод установки:Можно исправить (3 мм фиксированные отверстия), 2 фиксированных отверстия
Проводка:Сварено и может быть непосредственно сварен на печатной плате после добавления ног
