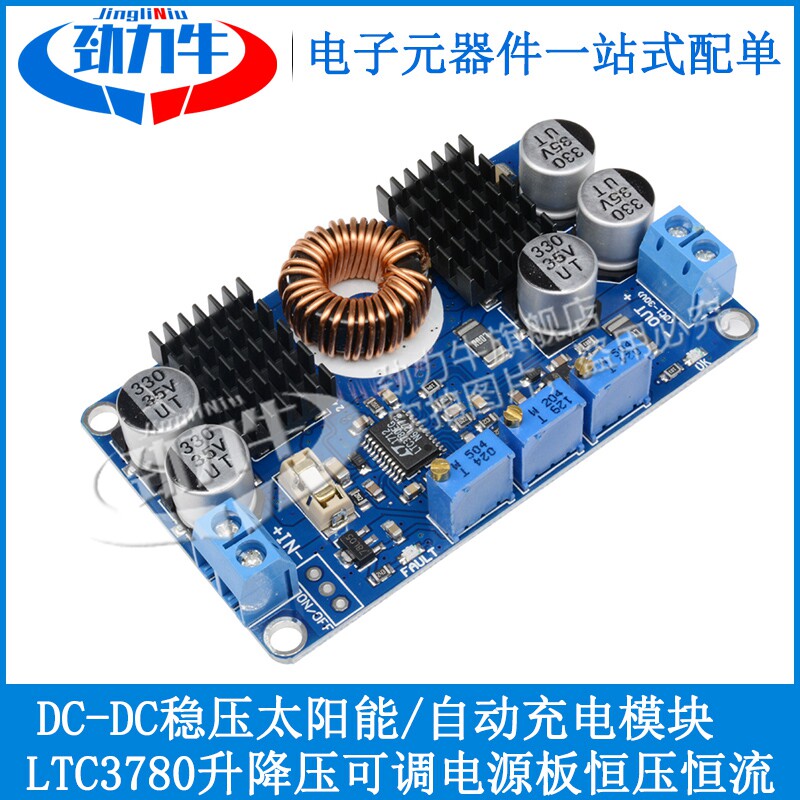

Питание LTC3780 Автоматическое подъемное постоянное напряжение 12V24V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Введение в технологию выпрямления синхронизации:
Синхронное выпрямление -это новая технология, которая использует специальную мощную MOSFET с чрезвычайно низким сопротивлением штата, чтобы заменить диод выпрямителя, чтобы уменьшить потерю выпрямления.Это может значительно повысить эффективность преобразователя постоянного тока/постоянного тока, и не существует напряжения мертвой зоны, вызванное напряжением мощности Шоттки.MOSFET Power - это устройство управления напряжением, которое имеет линейное соотношение при включении.При использовании MOSFET мощности в качестве выпрямителя напряжение затвора необходимо синхронизировать с фазой напряжения выпрямителя для завершения функции выпрямителя, поэтому он называется синхронным выпрямителем.Технология синхронного выпрямления значительно снижает потерю выпрямления выходного сигнала питания переключения, тем самым повышая эффективность преобразования и снижает сам источник питания.
Этот источник питания представляет собой модуль питания напряжения с высокой эффективностью. Когда входное напряжение ниже, выше и равно выходному напряжению, выходное напряжение может оставаться стабильным и неизменным.Например, когда выход установлен на 12 В, тогда, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В.Этот модуль имеет полную функцию защиты и может использоваться в солнечной зарядке.
Преимущества:
Пратовая плата принимает процесс покрытия золота толщиной 1,6;
Вход использует заменяемую страховую трубку для защиты источника питания и оборудования;
В всей версии электролитического использования используются импортируемые оригинальные патчи, низкое сопротивление и высокочастотные конденсаторы, так что рябь сводится к точке замораживания;
IC использует импортированные оригиналы;
Постоянное давление, постоянный ток и под защита давления (MPPT более подходит для зарядки солнечной энергии)
Индикатор выходной ошибки, дрейф выходного напряжения слишком серьезный, короткие и другие сбои включены;
Окисление теплово рассеивание таблетки тепловая рассеяние, эффект рассеивания тепла лучше, чем исходный алюминиевый лист;
Индуктивность использует алюминий железа и кремния, а тепло меньше;
Вы можете покупать и использовать наш модуль напряжения. Пожалуйста, внимательно прочитайте следующие инструкции. В противном случае компания не будет гарантией или заменена из -за ущерба, вызванного ненадлежащим использованием.
Этот модуль принадлежит к источнику питания напряжения автоматического подъема. Когда входное напряжение ниже, чем, выше, чем, равное выходному напряжению, выходное напряжение может оставаться стабильным и неизменным.Например, когда выход установлен на 12 В, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В; давление и защита от короткого окружения; все компоненты могут достигать промышленных приложений; они могут быть идеально Применяется к различным случаям, таким как зарядка, светодиодный водитель с высокой мощностью, источник питания оборудования, питание транспортных средств и т. Д.
Электрические параметры:
1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10 В или более
2. Выходное напряжение: DC1V-30V непрерывная регулировка;
3. Выходной ток: 10A (максимум) в пределах 7а;
4. Выходная мощность: длительное 80 Вт, пиковое значение 130 Вт, пожалуйста, усилите рассеяние тепла после 80 Вт;
5. Выходные линии: 50 мВ (от 12 В до 12 В, 5a измерены);
6. Введите защиту против соединения: нет, если необходимо, подключите небольшие диоды на входном конце;
7. Выходная анти -проникновение орошения: нет, если оно используется для зарядки батареи или нагрузки, является эмоциональной нагрузкой с мощностью, пожалуйста, подключите диод Xiaotki последовательно на выходном конце;
8. Размер: 77,6*46,5*15 мм
9. Короткая защита: да;
10. весом около 45 граммов;
Метод отладки:
1Метод батареи под давлением Метод регулировки защиты: (Взять настройки батареи с свинцом 12 В 10 В под защитой давления, в качестве примера выключите выход)
Введите регулировку питания напряжения напряжения на 10 В, отрегулируйте потенциометр защиты андеррайтера (по часовой стрелке увеличивается и уменьшается против часовой стрелки) до тех пор, пока не будет включен индикатор неисправности (красный свет) до 10 В, когда заряд батареи до 10 В, источник питания будет автоматически отрезан, чтобы защитить аккумулятор от повреждения.
ПРИМЕЧАНИЕ. Если он не является источником питания аккумулятора, вы не можете настроить;
2. Метод регулировки выходного напряжения: введите источник питания (напряжение выше, чем значение защиты с низким напряжением), красный свет не является ярким, синий свет включен, выход подключен к универсальному счетчику, а вывод Потенциометр напряжения регулируется (по часовой стрелке увеличивается, а восстановление против часовой стрелки уменьшается). До требуемого напряжения;
Примечание. Обычно красный свет не является ярким, синий свет включен, в противном случае есть неисправность.
3. Метод регулировки вывода тока: (примером вход 12 В для заряда 12 В свинцового свинца, ток зарядки 5A), в качестве примера)
Ввод, подключенный к источнику питания 12 В, выходом и подключением тока -измерителя (ручки красной таблицы подключены к выходу, подключен черная столовая ручка, и выходной выход непосредственно подключен. Рекомендуется использовать ток -счетчик выше 15a, чтобы предотвратить Страхование сжигания), отрегулируйте потенциометр постоянного тока (по часовой стрелке увеличивается обратное против часового часа, обратная обратная обратная задача времени по часовой стрелке) до тех пор, пока значение дисплея тока не станет 5А, не удалите текущий счетчик и подключитесь к аккумулятору для зарядки нормально.
Примечание:Если для оборудования для постоянного напряжения вам нужно только установить максимальный выходной ток.
