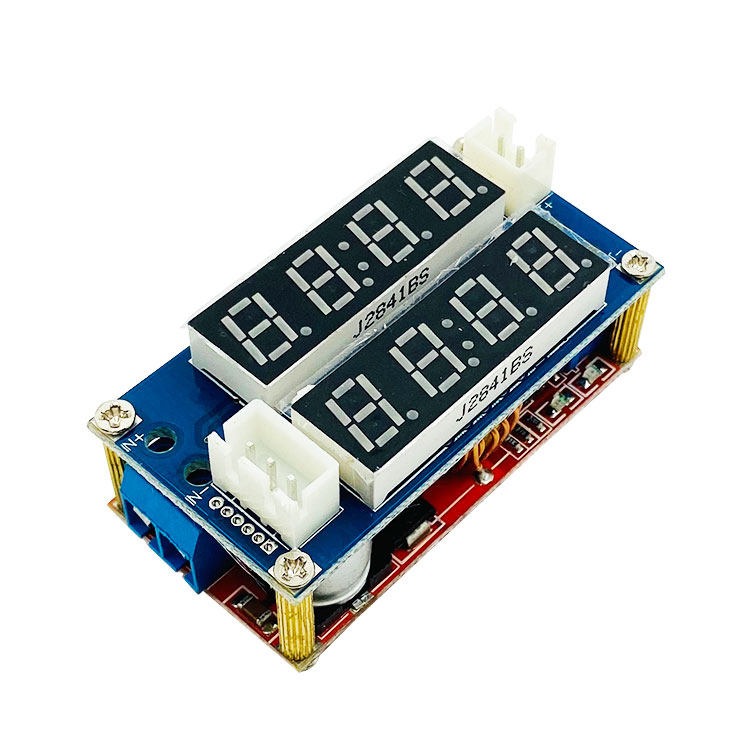

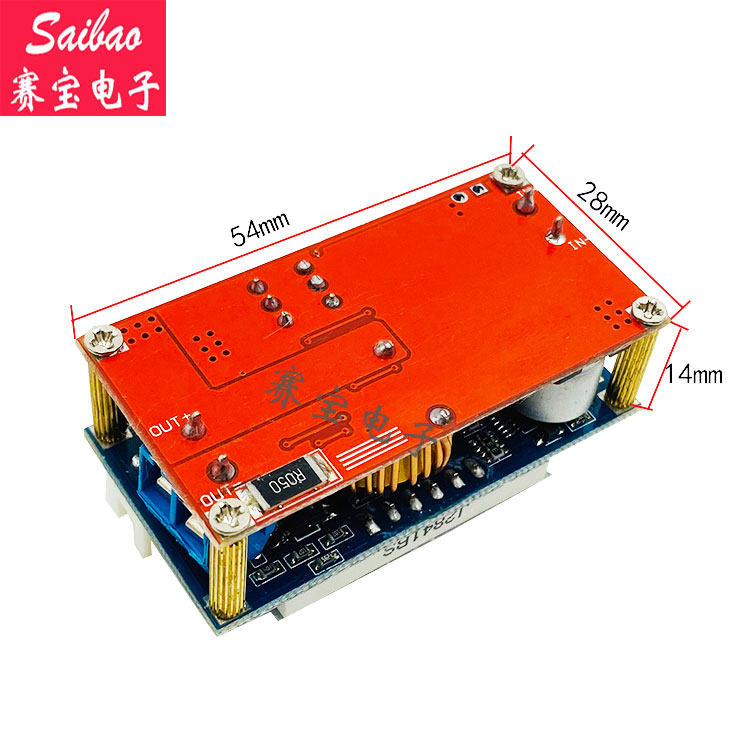

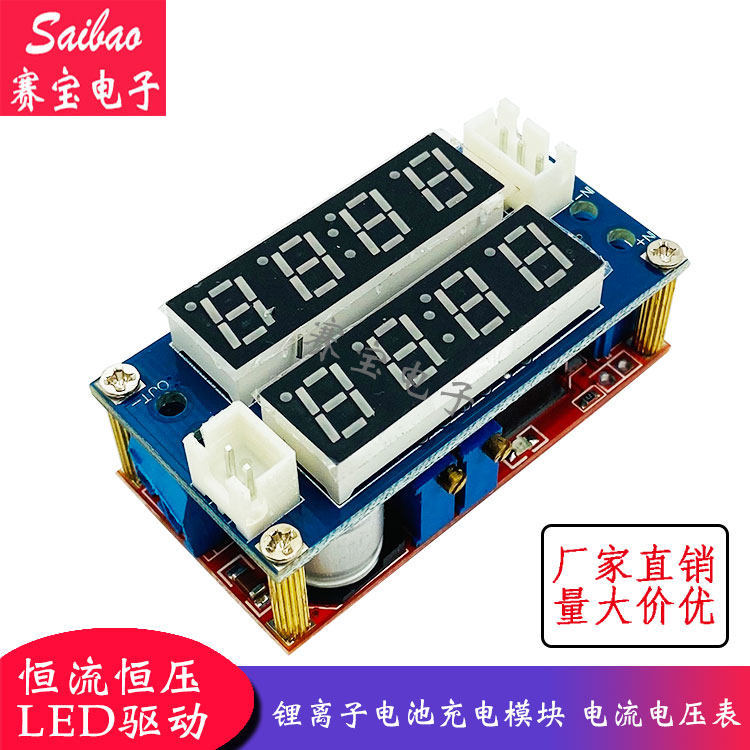

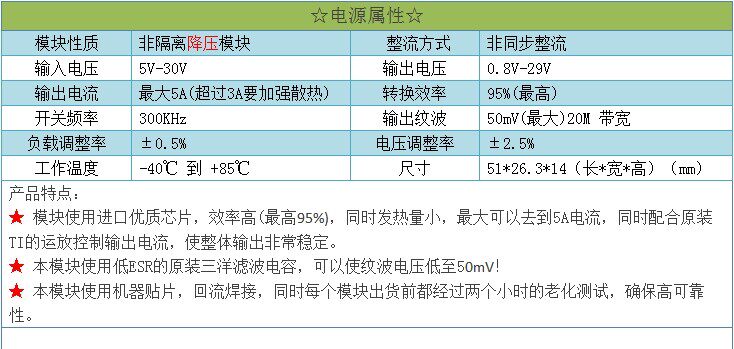

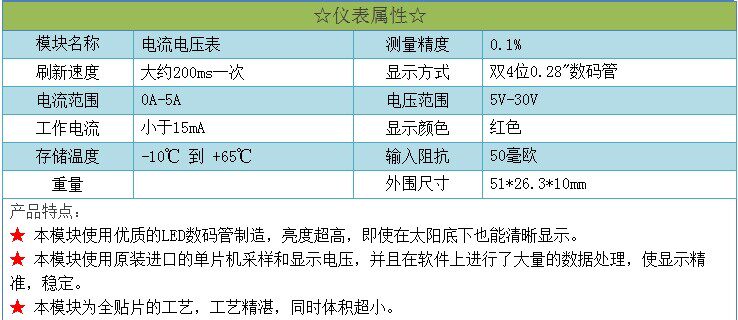

5A Постоянный срастающий светодиодный привод литий -модуль аккумуляторной зарядки с таблицей напряжения тока может быть отрегулирован
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
★ Этот модуль представляет собой регулируемый антигипертензивный модуль, который может изменить выходное напряжение, регулируя синий регулируемый резистор на модуле.Разница в входном и выходном напряжении составляет 1 В, а минимум может выходить напряжение 0,8 В.

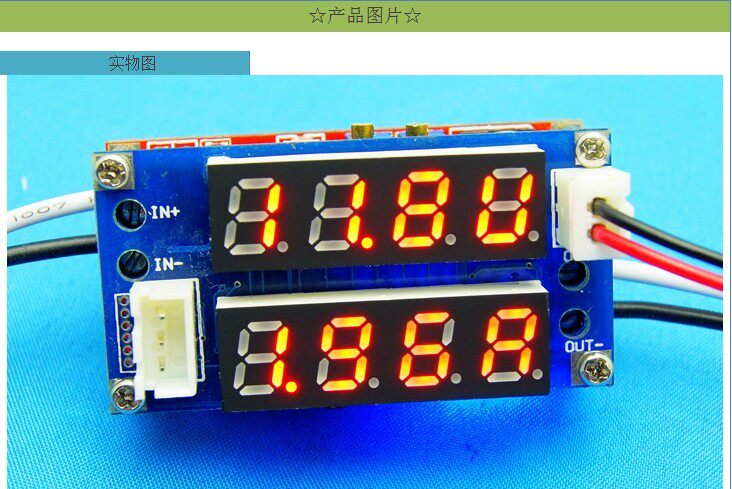

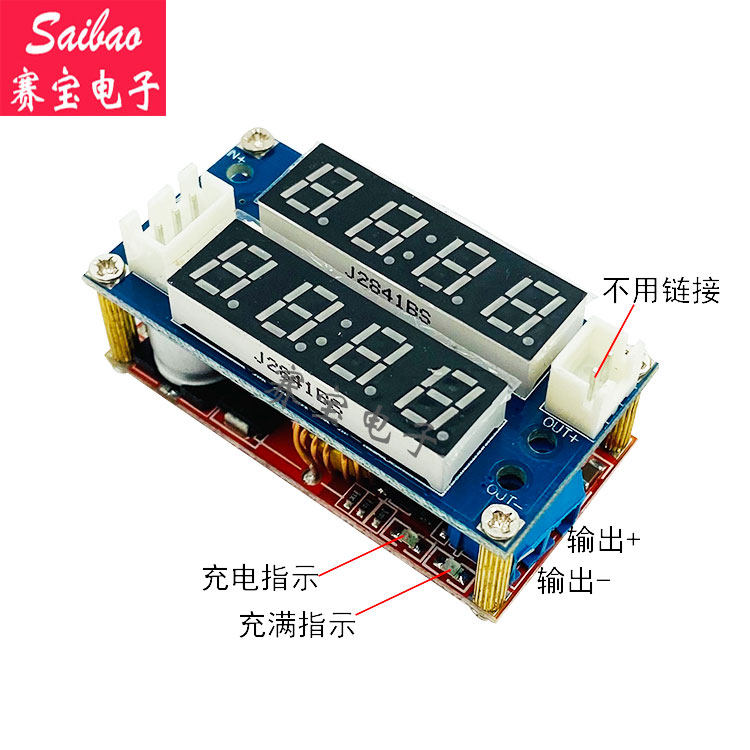

★ In- (входной отрицательный), в+(входной положительный), Out- (выходной отрицательный), Out+(выходной положительный) должен быть правильно подключен, в противном случае модуль может быть поврежден.

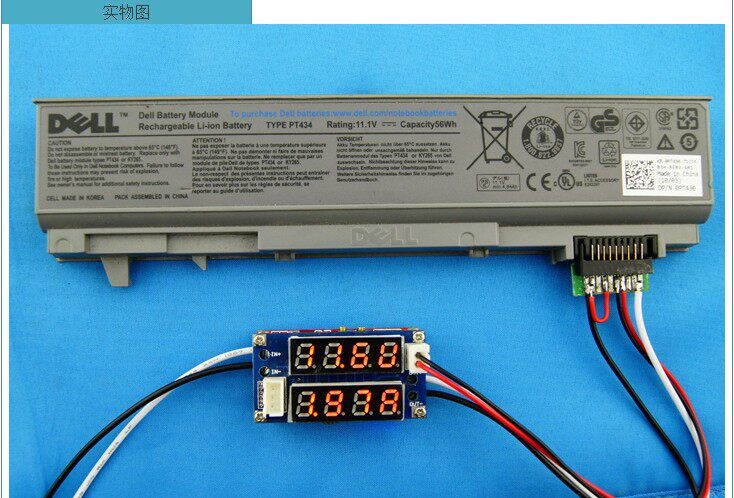

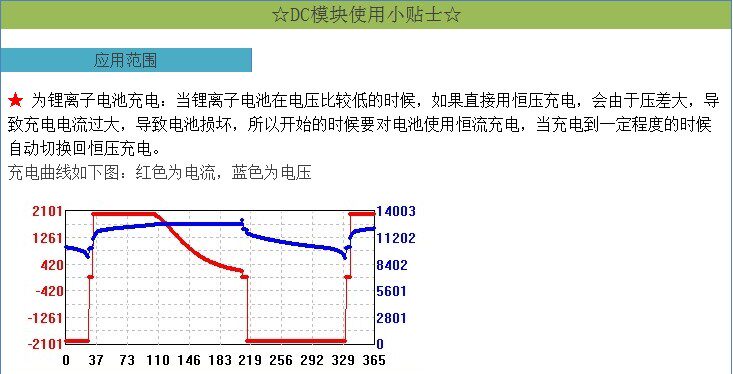

★ Как зарядить батарею:
1. Определите плавающее напряжение зарядки и ток зарядки аккумулятора, входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметровую передачу тока 10A, чтобы измерить выходной короткий ток циркуса и отрегулировать потенциометр постоянного тока для достижения выходного тока к заранее определенному значению тока зарядки;
4. Отгрузка по умолчанию ротора заряда в 0,1 раза превышает ток зарядки (постоянное значение потока).
5. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло напряжения плавающей зарядки;
6. Возьмите батарею и попробуйте.
(Шаг 1, 2, 3, 4 и 5 являются источником питания модуля, а выход не подключен к аккумулятору.)
★ Как использовать светодиодные драйверы постоянного тока:
1. Определите рабочий ток и максимальное рабочее напряжение, которое вы должны управлять светодиодом;
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметровую передачу 10A тока, чтобы измерить выходной короткий ток цирки, и отрегулировать потенциометр Hengli, чтобы выходной ток достигает заранее определенного рабочего тока светодиода;
4. Отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение достигло наивысшего рабочего напряжения светодиода;
5. Подключите светодиодную тестовую машину.
(Шаг 1, 2, 3 и 4 являются источником питания модуля, а выход не подключен к светодиодному свету.)
★ Описание протокола связи:

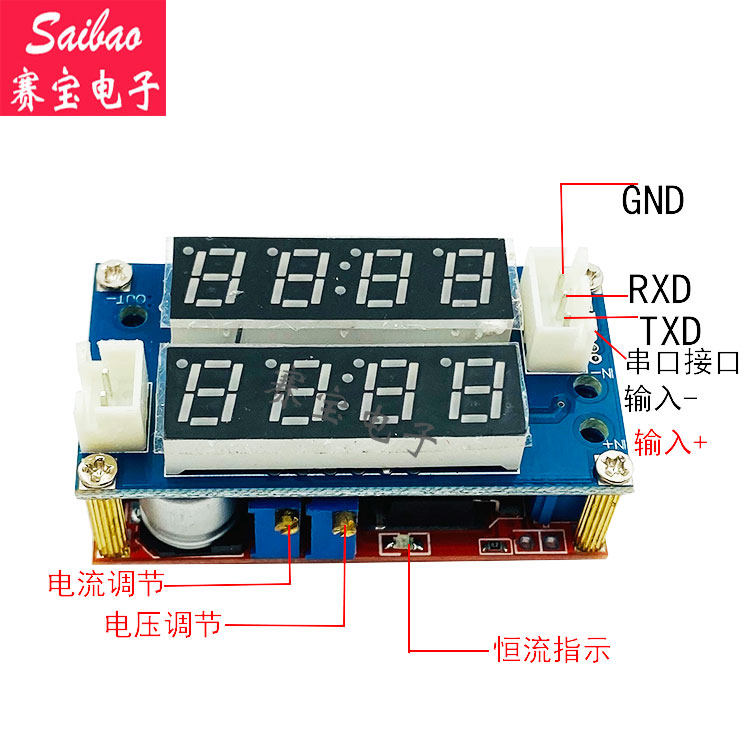

1. Этот модуль имеет функцию общения с компьютером.Он может облегчить данные модуля считывания компьютера, данные тока напряжения,
2. Поскольку вывод этого модуля является уровнем TTL, чтобы реализовать связь с компьютером, уровень также преобразуется обратно на уровень RS232, который может быть распознан компьютером для реализации конверсии.
3. Протокол связи выглядит следующим образом:
Скорость гончара: 9600 б.п.
BB CC Addr 00 XX XX CRC (команда возврата тока)
BB CC Addr 01 XX XX CRC (команда возврата напряжения)
Среди них
BB CC - заголовок рамки (2 байта)
ADDR В качестве адреса модуля (1 байт)
00 Чтобы прочитать текущую команду (1 байт)
01 Чтобы прочитать команду напряжения (1 байт)
Xx xx любое значение (2 байта)
CRC Проверка CRC (1 байт)
