Мотор, модуль, умный робот с аксессуарами
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[温馨提示:][现在市面上出现仿本公司模块产品,本公司生产的L298芯片是全新正品芯片，贴片铝电解是采用2个 35V 220UF 高电压高容量电容,而仿的模块采用的是翻新2手芯片， 35V 100UF 和 10V 100UF 低电压低容量电容.请大家购买时认清.以免上当受骗,把电路板全烧掉.]

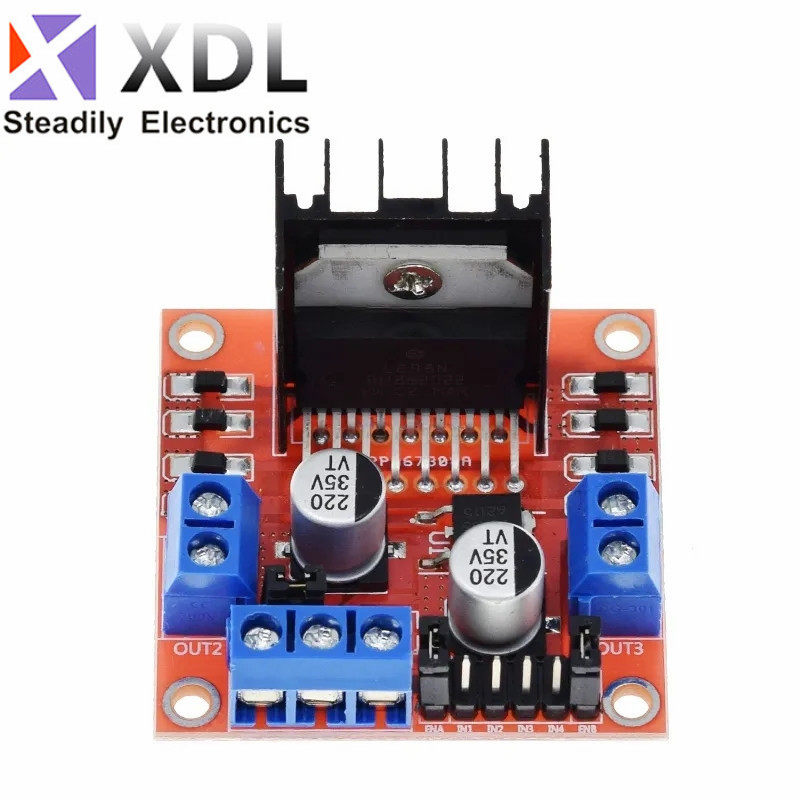

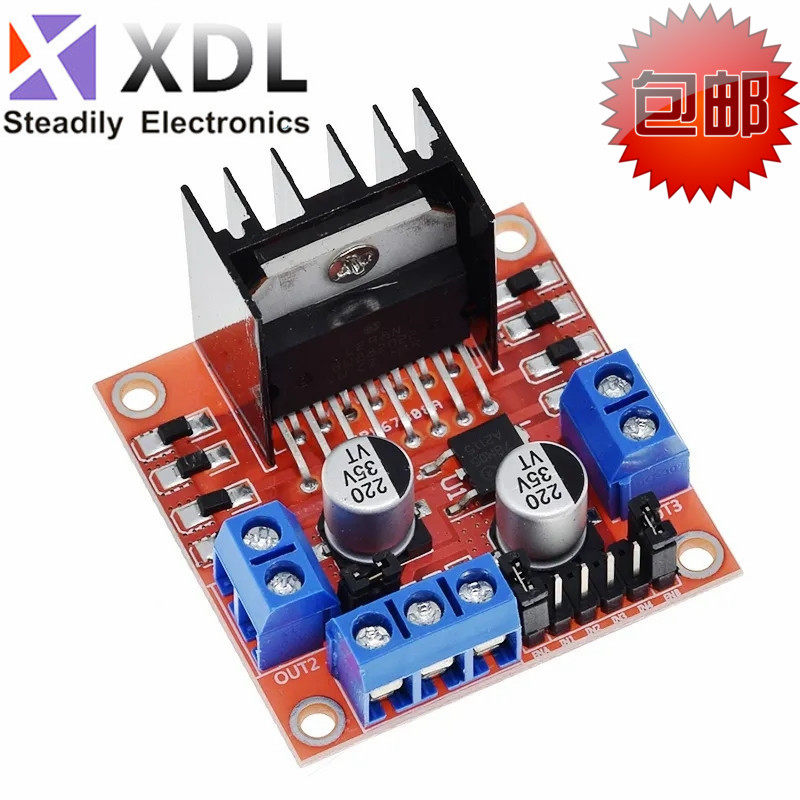

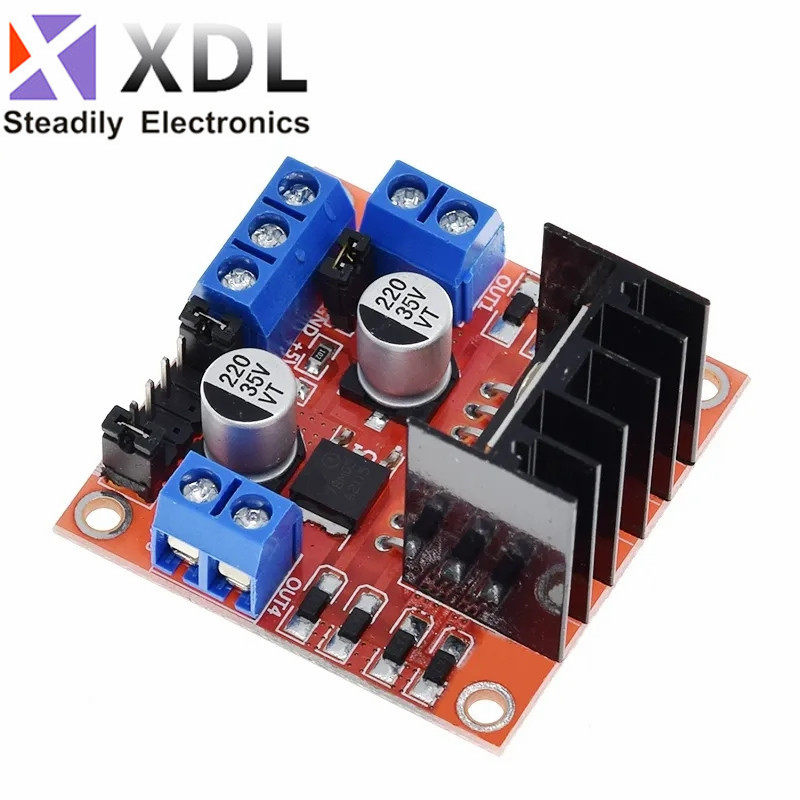

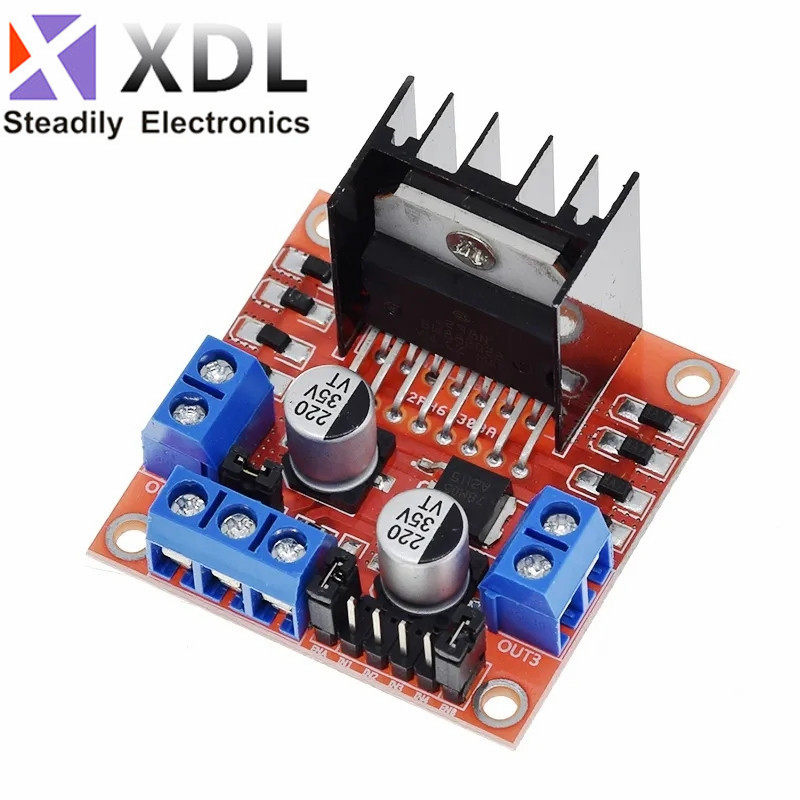

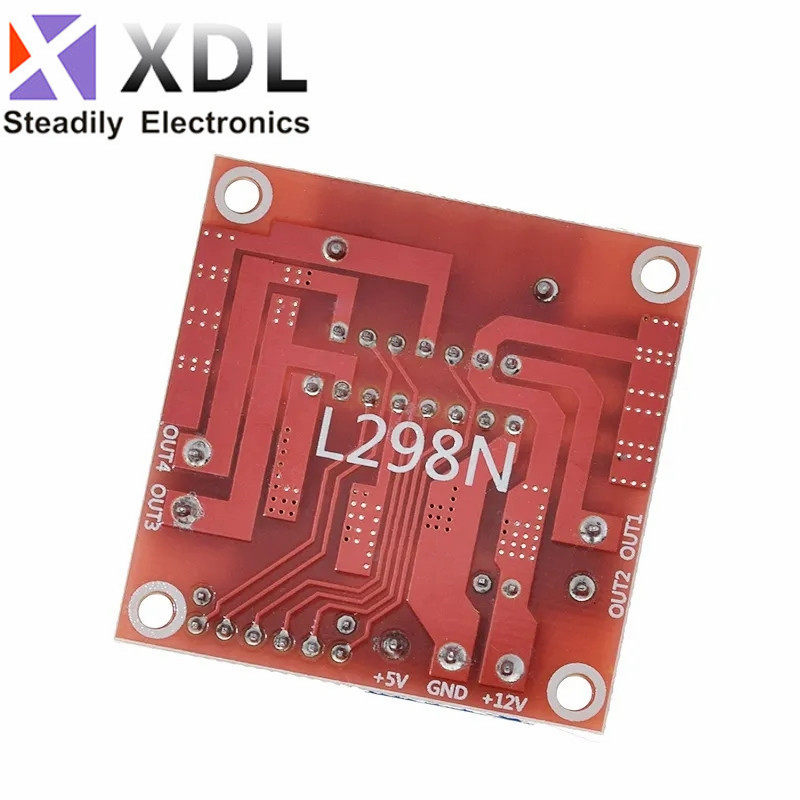

[L298N电机驱动板模块 步进电机 智能车 机器人 Arduino]
[☆基本属性☆] | |||
[模块名称] | [双H桥电机驱动模块] | [工作模式] | [H桥驱动（双路）] |
[主控芯片] | L298N | [包装形式] | [9个盒装出货] |
[逻辑电压] | 5V | [驱动电压] | 5V-35V |
[逻辑电流] | 0mA-36mA | [驱动电流] | [2A(MAX单桥)] |
[存储温度] | [-20℃ 到 +135℃] | [最大功率] | 25W |
[重量] | 30g | [外围尺寸] | 43*43*27mm |
[产品特点：] [★] [本模块使用ST公司的L298N作为主驱动芯片，具有驱动能力强，发热量低，抗干扰能力强的特点。] [★] [本模块可以使用内置的78M05通过驱动电源部分取电工作，但是为了避免稳压芯片损坏，当使用大于12V驱动电压的时候，请使用外置的5V逻辑供电。] [★] [本模块使用大容量滤波电容，续流保护二极管，可以提高可靠性。] [★] [本模块全场有货，请直接拍下即可，谢谢。] | |||
[L298N_电机驱动模块_程序书][：http://pan.baidu.com/s/1CammE]
[演示视频：][https://www.bilibili.com/video/av31760452/]
[原理图]
[注意事项：]
[1.当你的驱动电压（][上图标识为12V输入，实际可以接受的输入范围是7-12V][）为7V]
[ -12V的时候，可以使能板载的5V逻辑供电，当使用板载5V供电之后，接口中的+5V]
[ 供电不要输入电压，但是可以引出5V电压供外部使用。（这种即为常规应用！）]
[2.当驱动电压高于12V，小于等于24V（芯片手册中提出可以支持到35V，但是按照经]
[ 验一般298保守应用最大电压支持到24V已经很了不起！）时，比如要驱动额定电压为]
[ 18V的电机。][首先必须拔除板载5V输出使能的跳线帽。然后在5V输出端口外部接入5V]
[5V使能即] [一个电平为5V的][控制信号][，当此信号输入有效时，且][电机驱动][模块中电源供电正常时，][电机驱动][模块输出电流。否则即使电源供电正常，电机上也无电流。]
[电压对L298N内部逻辑电路供电。（这种是高压驱动的非常规应用！）]
