Постоянное напряжение Hengli Большой ток 5A литий -ионная зарядка

Цена: 145руб.    (¥6.84)
Артикул: 602046017085

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:酷米仕科技官方店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.072руб.
¥2.7559руб.
¥0.154руб.
¥1473 107руб.
  • Информация о товаре
  • Фотографии
Счастливого плаката
Счастливого плаката

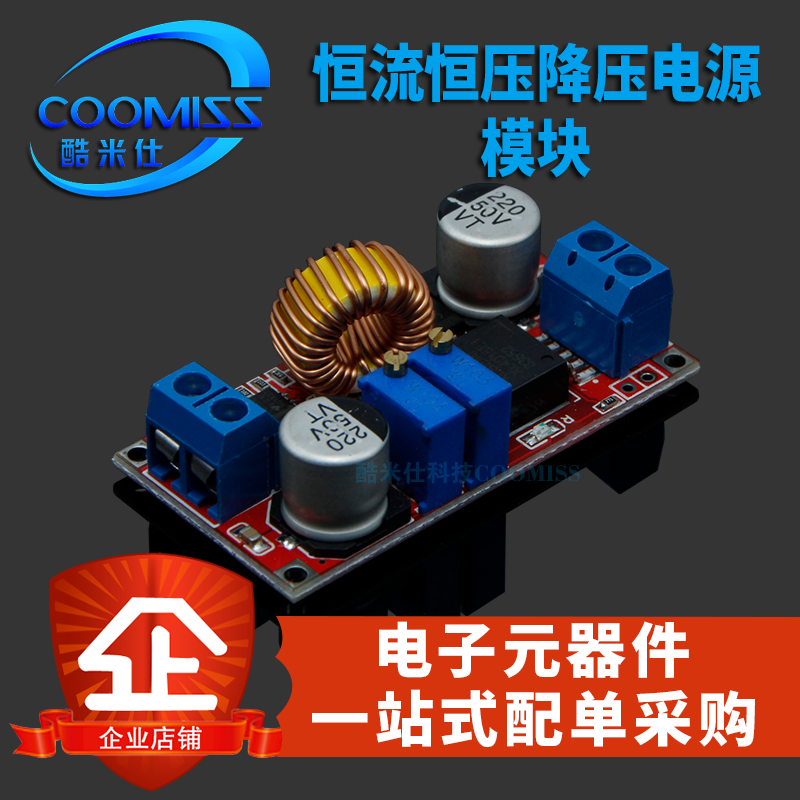

Высокий ток5AМодуль источника питания постоянного напряжения и постоянного токаLEDЗарядка лития батареи



При использовании этого продукта не используйте вход и вывод модуля. Это приведет к обнущению текущего резистора отбора проб на задней части платы, чтобы модуль не мог регулировать выходной ток. Сжигает чип питания на модуле Полем

Этот модуль прост и прост в использовании и мощный!ПересечениеПересечение

 Модуль имеет 3 основные функции, которые соответствуют большинству ваших случаев!ПересечениеПересечение

Основные модуль:

1. Высокая мощность, высокая эффективность, 5a, низкий Ripple;

2. Три -In -One:

(1) в качестве нормального антигипертензивного модуля с защитой от перегрузки;

(2) Для различных значений напряжения литиевые батареи, батареи, никель -кадмий, никелевое батарея (аккумулятор) зарядное устройство для зарядного устройства, для солнечных батарей, ветряных турбин и т. Д.

(3) использовать в качестве модуля с высокой мощностью постоянного постоянного тока;

3. Существует два режима постоянного давления и постоянного тока, и какой режим является модуль индикатора индикатора индикатора в настоящее время;

4. При использовании в качестве зарядного устройства литиевого батареи вы можете установить плавающее напряжение зарядки и ток зарядки.

Показано, заряжается ли он или уже заполнен;

5. Существует текущая функция защиты, даже если вывод является коротким, он не будет сжечь модуль.





,один, Параметр модуля

, Проводной порт:

  Метод ввода: в положительном уровне+вход, отрицательный электрод вход
Метод вывода: выход+положительный уровень, отрицательный электрод Out-Output





Входное напряжение: 4-38V

Выходное напряжение: 1,25-36 В. Непрерывная регулировка

Выходной ток: настраиваемый, максимум 5a

Выходная мощность: максимум 75 Вт

Температура работы: -40 ~+85 градусов

Рабочая частота: 180 кГц

Эффективность конверсии: до 96%

Короткая защита цирки: да (ограниченный ток 8a)

Супер температурная защита: да (автоматически выключает выход после ультра -темупературы)

Введите защиту против соединения: нет, (если вам нужно ввести большой ток -диод на входе)

Метод установки: 4 3 мм нити

Метод проводки: проводная клемма или сварка, V-In вход, Vout вывод

Размер модуля: шириной 61,7 мм высота 26,2 мм 15 мм

Вес: 25 г



два  два,Объем

1. В качестве нормального модуля антигипертонии с возможностями защиты от перегрузки

Инструкции:

(1)регулироватьПостоянный потенциометр постоянного давления, Сделайте выходное напряжение до желаемого значения напряжения



(2) Используйте мультиметровую передачу тока 10А для измерения тока короткого циркута (две таблетки могут быть непосредственно получены в выходной терминал), и в то же время потенциометр постоянного тока заставляет выходной ток достигает заранее определенного значения защиты над перегрузкой Полем(Например, текущее значение, отображаемое мультиметром, составляет 4a, тогда максимальный ток может достигать 4a только при использовании модуля. Когда ток достигает 4a, включен индикатор постоянного тока красного постоянного напряжения, в противном случае индикатор будет погашен )))

Примечание. При использовании в этом состоянии, из -за текущего резистора отбора проб 0,05 евро 0,05 евро, после подключения нагрузки будет падение напряжения на 0 ~ 0,3 В. Это нормальное явление!Это падение давления не понижено вашей нагрузкой, а на сопротивление отбора проб.

2. Используйте в качестве зарядного устройства.

Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.

Инструкции:

(1) Определите плавающее напряжение и зарядный ток необходимой вам аккумуляторной батареи; (если параметры литиевой батареи составляют 3,7 В/2200 мАч, то плавающее напряжение составляет 4,2 В, а максимальный зарядный ток составляет 1С, что составляет 2200 мА)
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло напряжения плавающего заряда; (при зарядке литиевой батареи напряжением 3,7 В отрегулируйте выходное напряжение до 4,2 В)
(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения зарядного тока;
(4) Текущий ток ротора зарядки в 0,1 раза превышает ток зарядки; (ток батареи постепенно уменьшается в процессе зарядки, а постоянная зарядка тока до постоянной зарядки напряжения постепенно изменяется. Когда ток зарядки меньше 0,1. А, синий свет разрушен, а зеленый свет включен. В настоящее время батарея заряжена)
(5) Подключите аккумулятор и заряд.

(Шаг 1, 2, 3, 4: мощность подключения к терминалу входной терминала, выходной конец пуст и не подключает батарею)

3. Используется в качестве мощного светодиодного модуля драйвера постоянного тока.

(1) Определить, что вам нужно ездитьРабочий ток светодиода и максимальное рабочее напряжение;

(2) В условиях воздушной нагрузки универсальный счетчик, измеренный выходной напряжение, отрегулируйте потенциометр постоянного напряжения для достижения выходного напряженияСветодиодное максимальное рабочее напряжение;

3 (3) Использовать мультиметр10AТекущая передача измеряет ток с коротким цепи, и потенциометр постоянного тока может быть отрегулирован, чтобы выходной ток достигает заранее определенногоСветодиодный рабочий ток;

4)Светодиод, тестовая машина.

(Шаг 1,2,3Для: введите источник питания, выход не подключенСветодиодный свет.Полем

Примечание: этот модуль превышает3A,35WПри использовании, пожалуйста, укрепите рассеяние тепла!ПересечениеПересечение
