Блок питания, модуль, 600W, высокая мощность, 10A, 12v, 24v, 36v, 24v, 36v, 48v, 60v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Параметры продукта:
Название модуля: модуль постоянного тока бустера 600 Вт
Модуль природа: не -изоляционный модуль усиления (Boost)
Входное напряжение: DC10V-60V
Входной ток: 10 (макс)
Статический рабочий ток: когда 10 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
Выходное напряжение: 12-60V непрерывно регулируется (этот модуль выводит около 50 В выхода с завода, подтвердите, что выходное напряжение передается после нагрузки.)
Выходной ток: 10a max превышает 6a, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Область постоянного тока: 0,2-10а
Выходная мощность: = входное напряжение*10A, например: вход 12 В*10A = 120 Вт, введите 24 В*10A = 240 Вт,
  введите 36V*10A = 1360 Вт, введите 60 В*10A = 600 Вт,
Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Эффективность конверсии: 92%-96%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Введите защиту против соединения: нет (обратите внимание на то, чтобы быть подключенным к положительному и отрицательному)
Метод установки: 4 3 мм отверстия для винтов
Метод проводки: вывод проводки
Размер модуля: шириной 85 мм высота 21 мм
Модуль единственный вес: 80 граммов

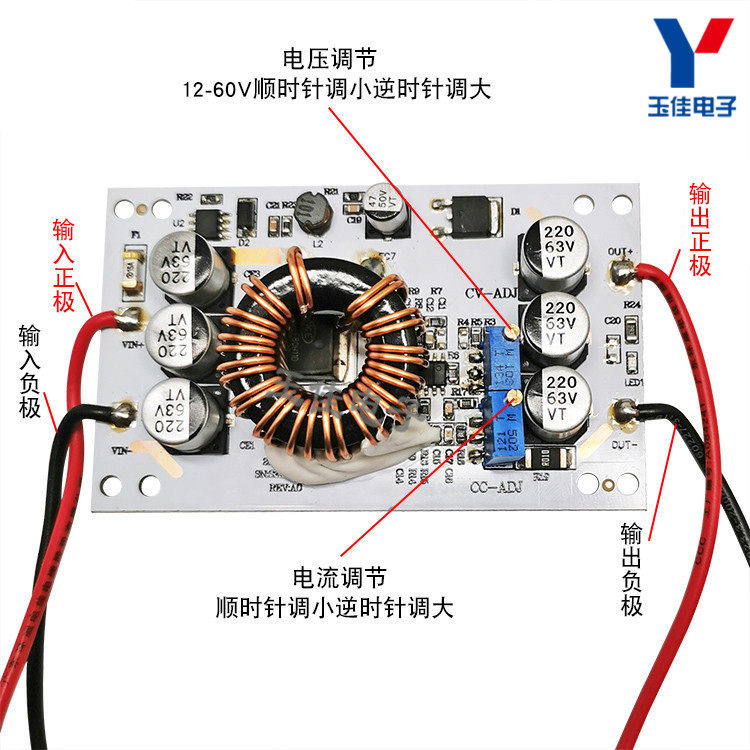

Регулировка выходного напряжения:
Отрегулируйте потенциометр CV-ADJ, установите выходное напряжение на значение напряжения, которое вам нужно в соответствии с батареей или светодиодом, и установите выходное напряжение.По часовой стрелке напряжение часов
Регулировка выходного тока:
Потенциометр CC-ADJ составляет около 20 кругов, установите выходной ток на минимум, подключите к светодиоду и отрегулируйте потенциометр CC-ADJ до нуждающегося вам тока.Для зарядки аккумулятора после установки батареи получен выход, и CC-ADJ регулируется на необходимый вам ток. Чем больше мощности, тем меньше ток зарядки.)
ПРИМЕЧАНИЕ. Пожалуйста, не регулируйте ток в коротком замыкании. Структура цепи модуля Boost не может быть отрегулирована в коротком замыкании.
Инструкции по использованию:
1. VIN+является положительным электродом входного источника питания, VIN-IS отрицательный электрод питания входного питания,
2. Out+- положительный электрод выходного питания, выход- это выходной электрод отрицательный электрод,
3. Диапазон регулировки постоянного напряжения: DC12-60V (небольшая регулировка по часовой стрелке, большая часовая стрелка),
4. Диапазон постоянного тока может быть скорректирован: 0,2A-10A (малая регулировка по часовой стрелке, большая регулировка по часовой стрелке),

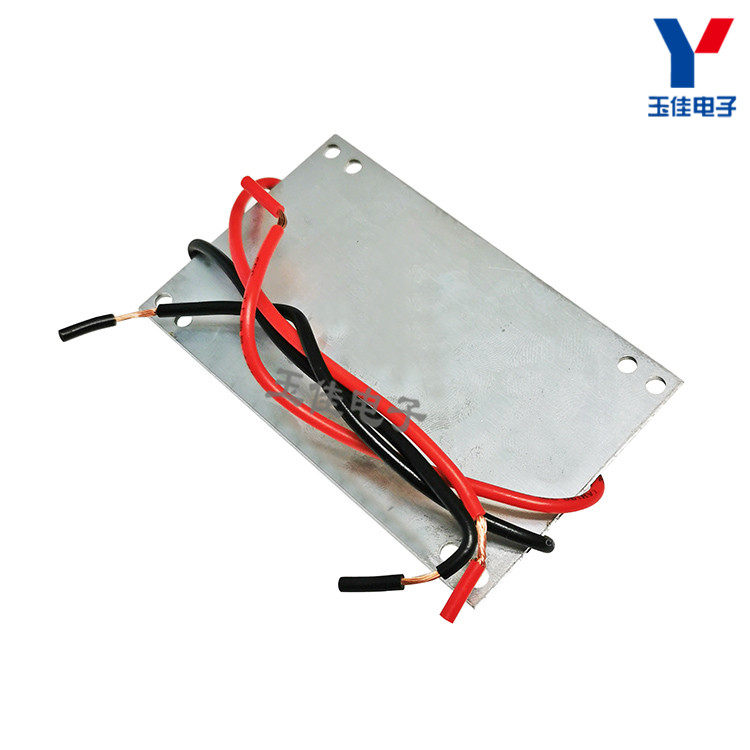

5. Когда входной ток превышает 6A, необходимо укрепить рассеивание тепла (алюминиевый субстрат вставлен на плоские металлические детали),
7. Входное напряжение не может быть ниже 10 В или более 60 В,
8. Введите максимальный ток не может превышать 10А, и мощность не может превышать 600 Вт.
9. При использовании убедитесь, что входное напряжение на 2 В ниже выходного напряжения.
10. Перед подключением нагрузки отрегулируйте требуемое напряжение и ток во время пустой нагрузки (регулировка напряжения высокой нагрузки высокая 3-5 В),
11. При использовании источника питания переключения или другого вторичного источника питания, пожалуйста, убедитесь, что источник питания питания должен быть больше, чем у питания питания этого модуля.
Меры предосторожности:
1. Вход и выход не могут быть подключены,
2. Не будьте ниже входного напряжения 10 В в входном напряжении слишком низкое, повредит источник питания (обратите внимание на батарею при использовании батареи)
3. Ввод, выходное напряжение и ток не могут превышать максимальное значение на работе, чтобы не повредить мощность.
4. Обратите внимание на вентиляцию и рассеяние тепла, когда работают на полной загрузке, чтобы продлить срок службы этого источника питания.
5. Обратите внимание на пыль и влагу.
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать при 12-50 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3. В качестве источника питания питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.

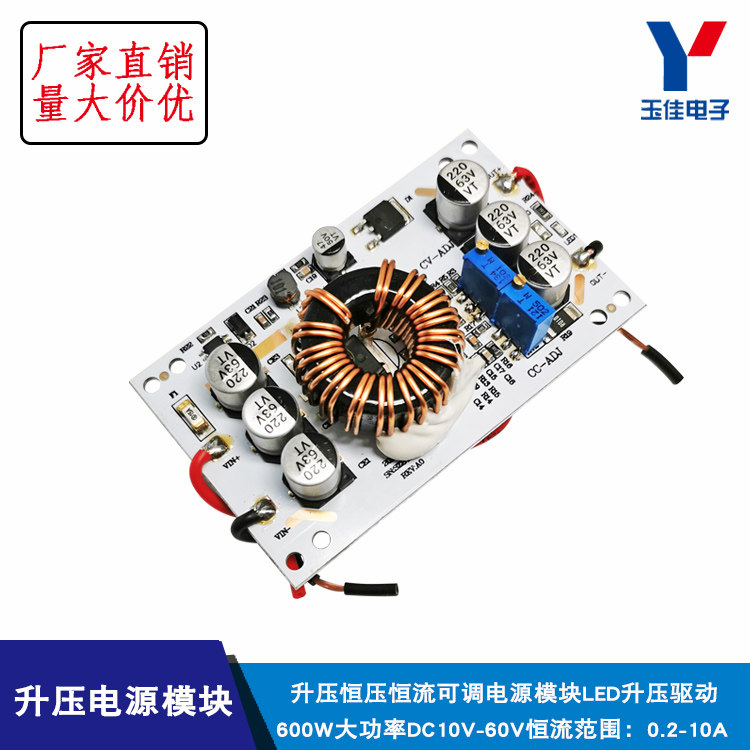

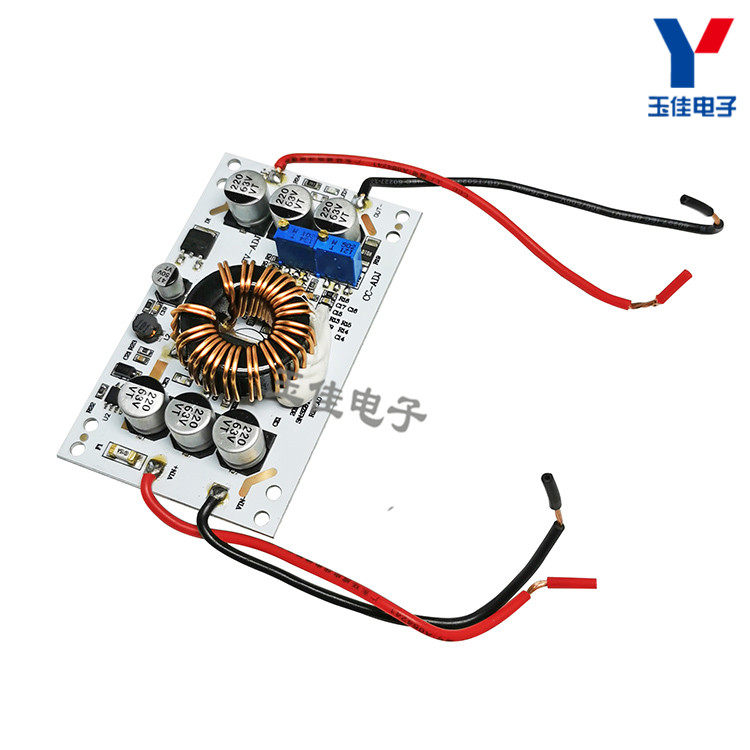

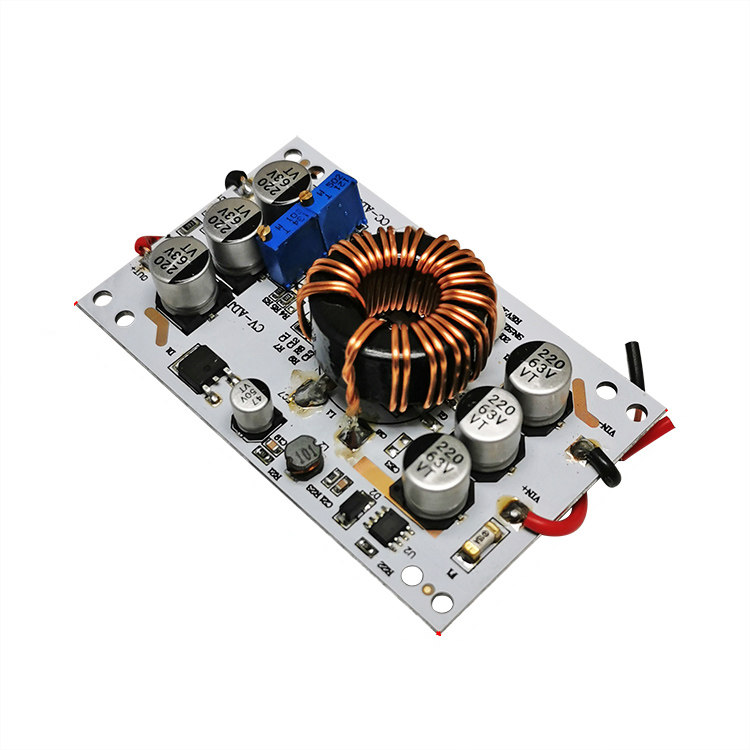

Продукты настоящий снимок:
