На рынке XL6009/LM2577 использует один выпрямитель SS34. Кроме того, сумма максимального выходного напряжения (если входное напряжение и выходное напряжение максимизируют капитал для 30 В, трубки MOS и сопротивления напряжения Шоттки не менее 60 В), сопротивление SS34 до 40 В, 6009 максимальное давление 36 В, конструкция этого модуля - это скрытая опасность безопасности;
Во -вторых, текущая выходная емкостью недостаточно. Проникновение, которая будет сожжена и уничтожена основной чип, существуют скрытые угрозы безопасности;
Наконец, схема XL6009/LM2577 неэффективна, общий индуктор - это нагрев, и это не подъемный чип.
Этот модуль использует чип напряжения подъема в качестве основного контроллера, внешняя трубка MOS 60V 75A - это трубка переключателя, а двойной 60V 5A SS56 Schottky изготовлен из выпрямления; решение XL6009/LM2577, входное и выходное напряжение 30 В и из Большой ток 3A не допускается. Консультация принципа проживания и исследования реальности!

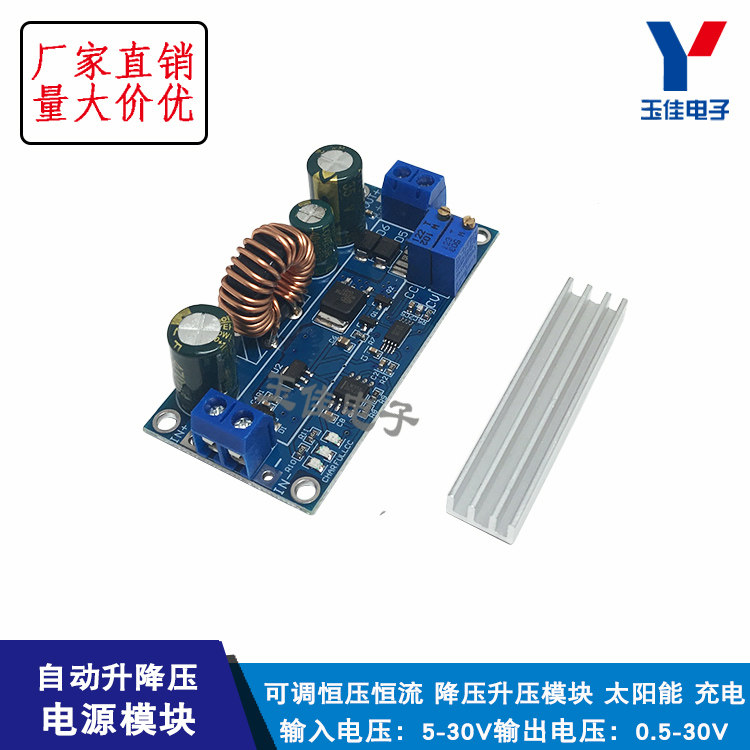

Внедрение продукции:
Широкий вход напряжения составляет 5-30 В, а широкий выходной выход составляет 0,5-30 В. Он может увеличить как напряжение, так и более низкое напряжение. Например, если вы отрегулируете выходное напряжение до 18 В, то входное напряжение 5-30 В изменяется случайно, небрежно, изменяется, изменяется. и выход 18 В будет постоянным; вход 12 В, отрегулируйте настройки уровня мощности при выходе 0,5-30 В.
Высокая мощность, высокая эффективность и производительность лучше, чем решение XL6009/LM2577.Используется внешняя мощная MOS 60V75A, а параллельный ток с высоким уровнем высокого уровня с высоким уровнем высокого уровня Sss56 SS56.SS34, который не составляет 6009 или 2577, может быть сопоставим, потому что в соответствии с принципом подъемного напряжения сопротивление MOS и Schottky больше, чем сумма входного и выходного напряжения.
Индуктивность железного кремниевого алюминиевого магнитного кольца, высокая эффективность.В режиме Хэнлиу нет электрического крика.
Ток может быть установлен для ограничения выходного тока, постоянного привода тока и зарядного света аккумулятора.
В сочетании с выходной анти -проникновленной ирригационной функцией нет необходимости добавлять анти -встроенный диод при зарядке батареи.
Параметры продукта:
Входное напряжение: 5-30 В
Выходное напряжение: 0,5-30 В
Выходной ток: он может работать в 3A в течение длительного времени и усилить рассеяние тепла, чтобы достичь 4А
Выходная мощность: естественное рассеяние тепла 35 Вт, укрепление теплового рассеяния 60 Вт
Эффективность преобразования: около 88%
Защита от короткого замыкания: Да
Рабочая частота: 180 кГц

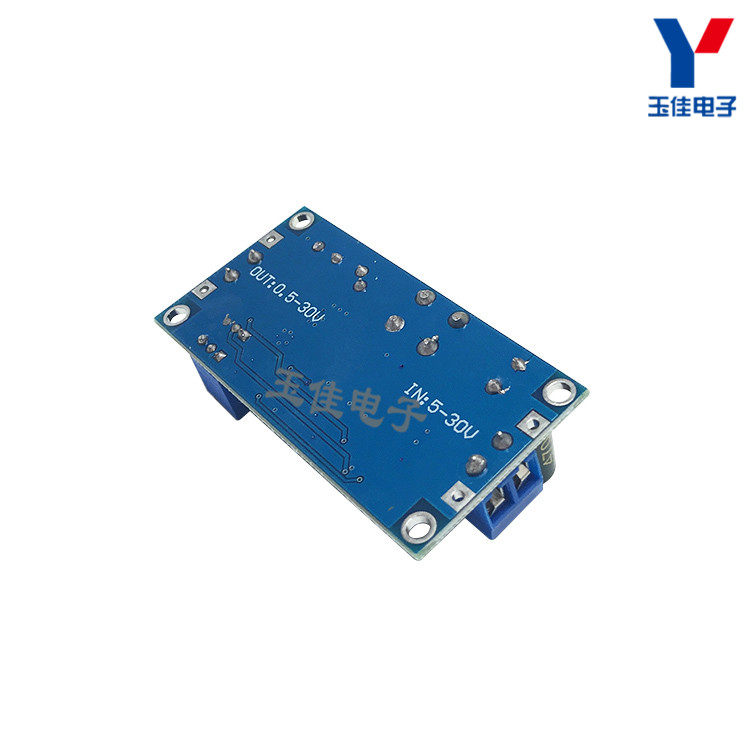

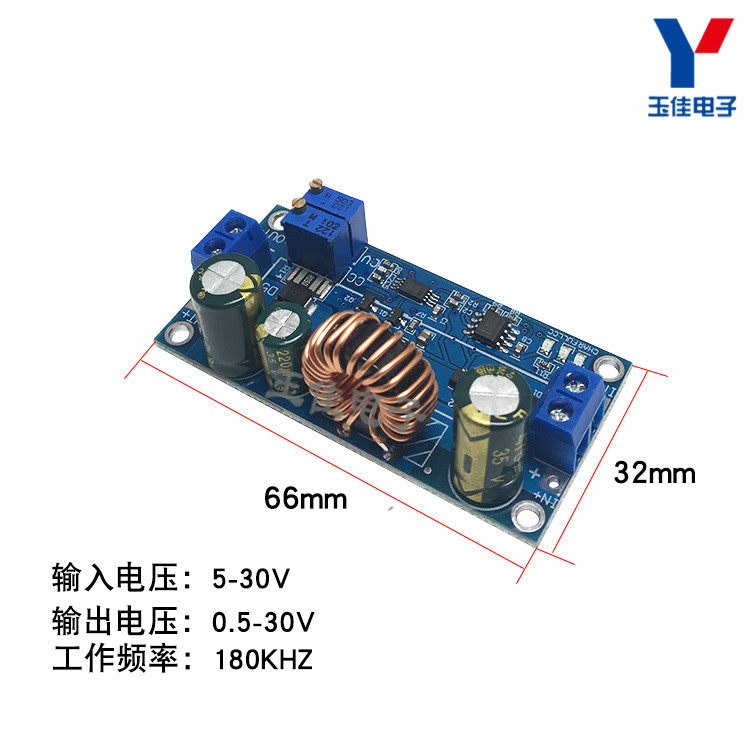

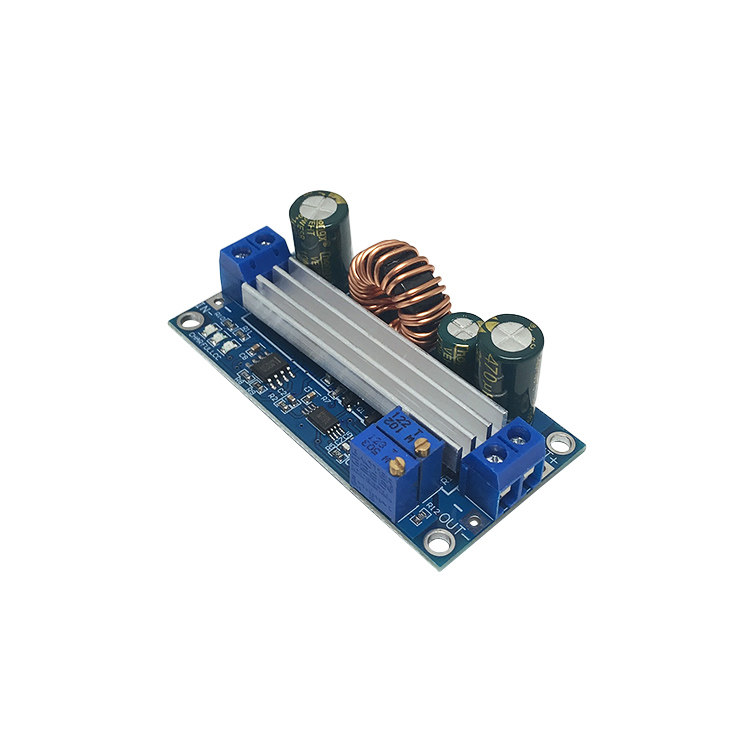

Размеры: длина*ширина*высота 65*32*21mm
Вес: 30 г
Инструкции:
1. Используется как обычный повышающе-понижающий модуль с возможностью защиты от перегрузки по току.
Инструкции:
(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения напряжения
(2) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, значение тока, отображаемое мультиметром, составляет 2 А, тогда при использовании модуля максимальный ток может достигать только 2 А. Когда ток достигает 2 А, загорится красный индикатор постоянного напряжения и постоянного тока, в противном случае индикатор погаснет)
Примечание. При использовании в этом состоянии, из -за текущего резистора отбора проб 0,05 евро 0,05 евро, после подключения нагрузки будет падение напряжения на 0 ~ 0,3 В. Это нормальное явление!Это падение давления не понижено вашей нагрузкой, а на сопротивление отбора проб.
2. Используйте в качестве зарядного устройства.
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
Инструкции:
(1) Определите плавающее напряжение и зарядный ток необходимой вам аккумуляторной батареи; (если параметры литиевой батареи составляют 3,7 В/2200 мАч, то плавающее напряжение составляет 4,2 В, а максимальный зарядный ток составляет 1С, что составляет 2200 мА)
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло напряжения плавающего заряда; (при зарядке литиевой батареи напряжением 3,7 В отрегулируйте выходное напряжение до 4,2 В)
(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения зарядного тока;
(4) Текущий ток ротора зарядки в 0,1 раза превышает ток зарядки; (ток батареи постепенно уменьшается в процессе зарядки, а постоянная зарядка тока до постоянной зарядки напряжения постепенно изменяется. Когда ток зарядки меньше 0,1. А, синий свет разрушен, а зеленый свет включен. В настоящее время батарея заряжена)
(5) Подключите аккумулятор и заряд.
(Шаг 1, 2, 3, 4: мощность подключения к терминалу входной терминала, выходной конец пуст и не подключает батарею)
3. Используется в качестве мощного светодиодного модуля драйвера постоянного тока.
(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;
(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиода;
(4) Подключите светодиод и проверьте машину.
(Шаги 1, 2 и 3: подключите вход к источнику питания, а выход разгружается и не подключается к светодиодному светильнику.)
Примечание. При использовании этого модуля мощностью более 3 А и 35 Вт увеличьте рассеивание тепла!!!
Меры предосторожности:
1. Вход модуля IN- запрещено замыкать накоротко с выходом OUT-, иначе функция постоянного тока будет недействительна.
2. Убедитесь, что мощность источника питания всегда превышает мощность, необходимую для выходной нагрузки!
3. Введите модуль без входного анти -Anti -counter -Countering Function, пожалуйста, обратите внимание на положительное и отрицательное направление электрода источника питания.
4. Если модуль хочет полностью загрузить выход, входное напряжение составляет более 8 В.Значение тока модуля составляет 4А, что ограничено максимальной выходной мощностью, такой как выход 17V, и ток не должен быть больше 2А.
5. Модуль с короткой защитой. Защита. После короткой защиты обшивки модуль автоматически выключает выход, и модуль может быть восстановлен для восстановления. Если ваш источник питания не имеет защиты предела вывода, рекомендуется ввести. Передняя концессия в модуле для улучшения коэффициента безопасности.
6. Модуль имеет функцию защиты напряжения входной задолженности.

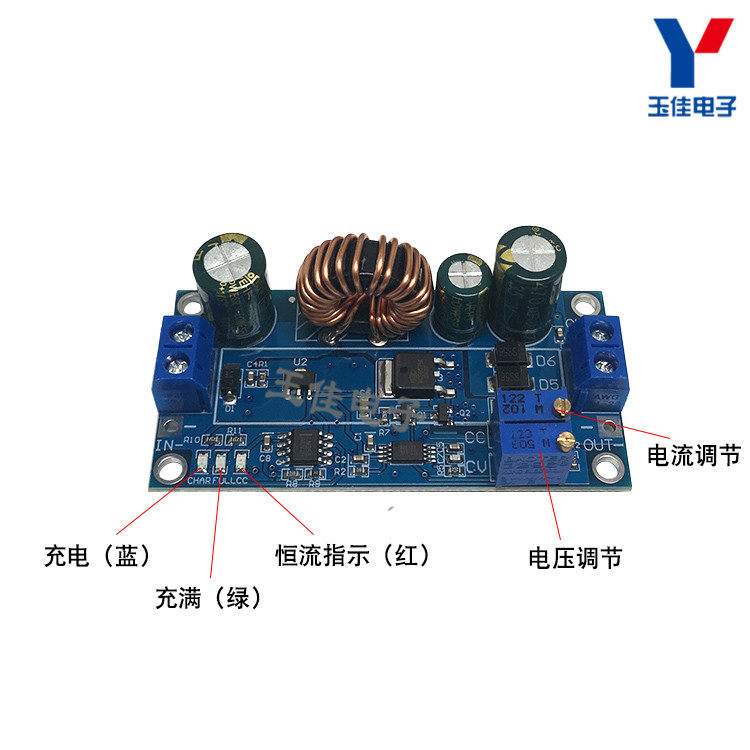

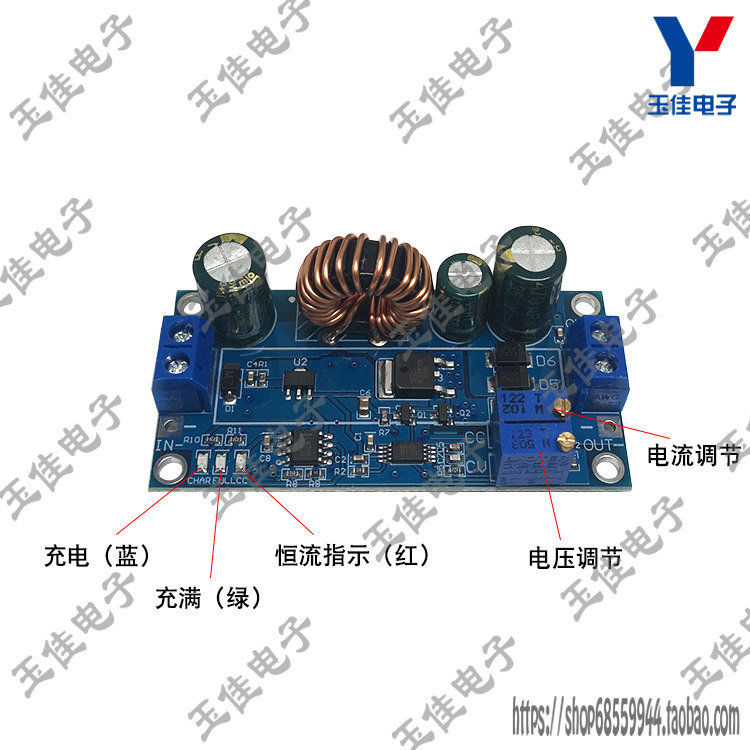

7. Модуль содержит три индикатора: индикатор состояния постоянного напряжения постоянного напряжения (красный, режим постоянного тока включен), индикатор зарядки (синий), полный инструкций (зеленый, ток тока поворота составляет 1/10 от текущий)
