Модуль, мобильный телефон, зарядное устройство, 24v, 12v, 24v, 5v, 3A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

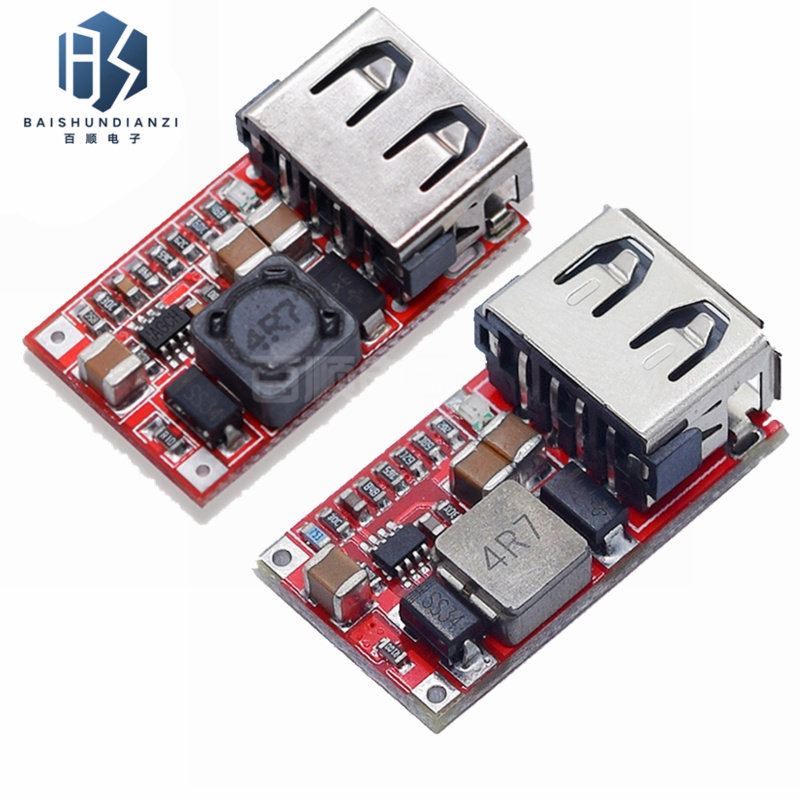

| Цвет: | Черная индуктивность, Обычная индуктивность |
Введение нового продукта:
1: принять новый оригиналАмериканский импортный чип, Абсолютно не домашние чипсы, чипсы ротора.
2: выходТок не превышает 3А, Запустите 2.1A в течение долгого времени, с достаточным балансом.
3: использоватьНовый дизайн решения, Конструкция схемы не требует электролитических конденсаторов и 钽 конденсаторов (срок службы электролитической емкости короткий, а конденсатор - риск взрыва).Используется текущая схема высокого уровня3 куска крупных с твердыми керамическими конденсаторами (MCC)Сущность
Рибплы очень низкие, от 12 до 5 В 3А только около 10 милливолтт.IPhone очень деликатныйСущность
4:Новый план принимает синхронное исправление, Эффективность преобразования цепи очень высока, когда 6,5 В составляет 5 В 0,7аЭффективность достигает 97,5% Когда 12 В до 5 В 1А он также достиг 94%, в отличие от эффективности сверстников всего 60-70%.(Тест на эффективность удалил напряжение входного диода обратной защиты и предохранителя).
5: использоватьПлоская индуктивность медного провода, Повысить эффективность конверсии.Уменьшить тепло.
6 ::Первый выходной податчный пропуск, Введите предохранитель 1.5A, вывод 5 В имеет трубку телевизоров 300 Вт для защиты зажима для защиты устройства USB.
Теперь в USB -антигипертензионном модуле не существует функции защиты от перенапряжения, и в устройствах USB есть очень большие риски безопасности. Если вы думаете о прорыве модуля, 12 В добавляется напрямую в вашНа iPhone, может ли ваш iPhone пощадиться?
7:Используйте схему распознавания USB, совместимыйIPhone, большинство телефонов Android, iPadСущность
8: Коротко -разбитый без золота USBДолгий срок службы не сопоставим с обычными USB -интерфейсами.
9: Индикатор выходного напряжения (красныйПолем
10: Небольшой объем, 26,4 (длинный)*15 (ширина)*7,4 (высота) миллиметр,
11: Войти сДиод защиты против соединения, Ввод положительных и отрицательных полюсов не будет поврежден (эффективность теста нашего магазина игнорирует падение давления входного диода и предохранителя)
12 ::Ультра -низкий статический ток, статический ток 0,85 мАчСущностьНет необходимости добавлять переключатель на автомобильной батареи, который может быть подключен к линии более легкой сигарет или линии электроэнергии ACC.

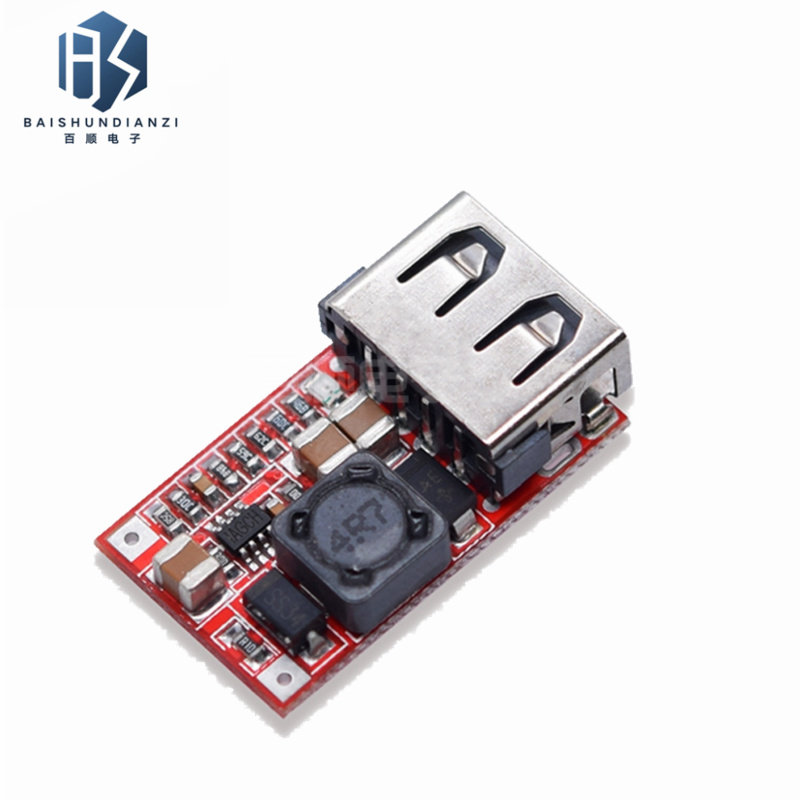

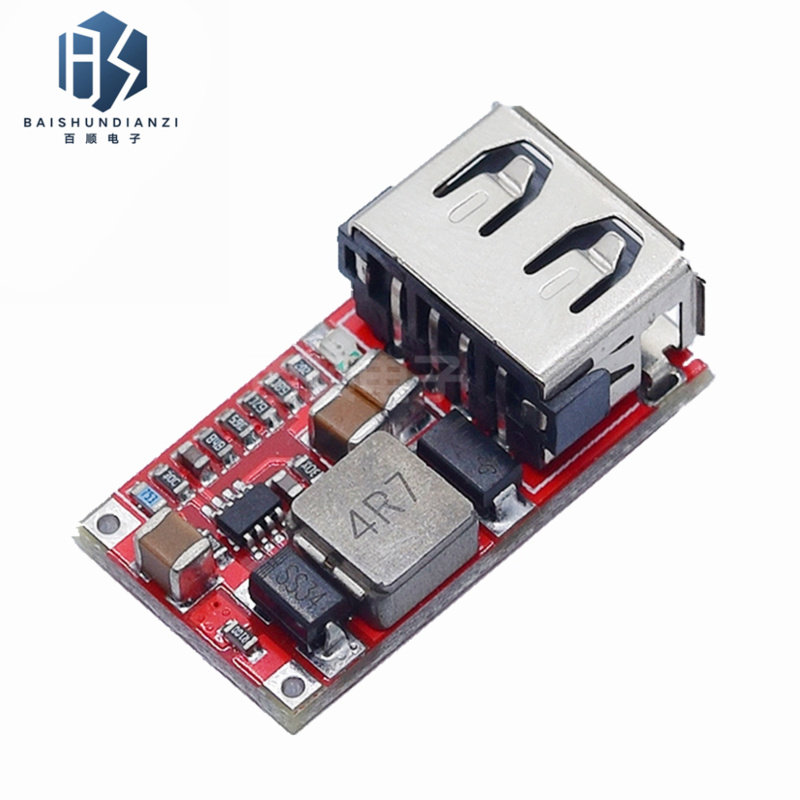

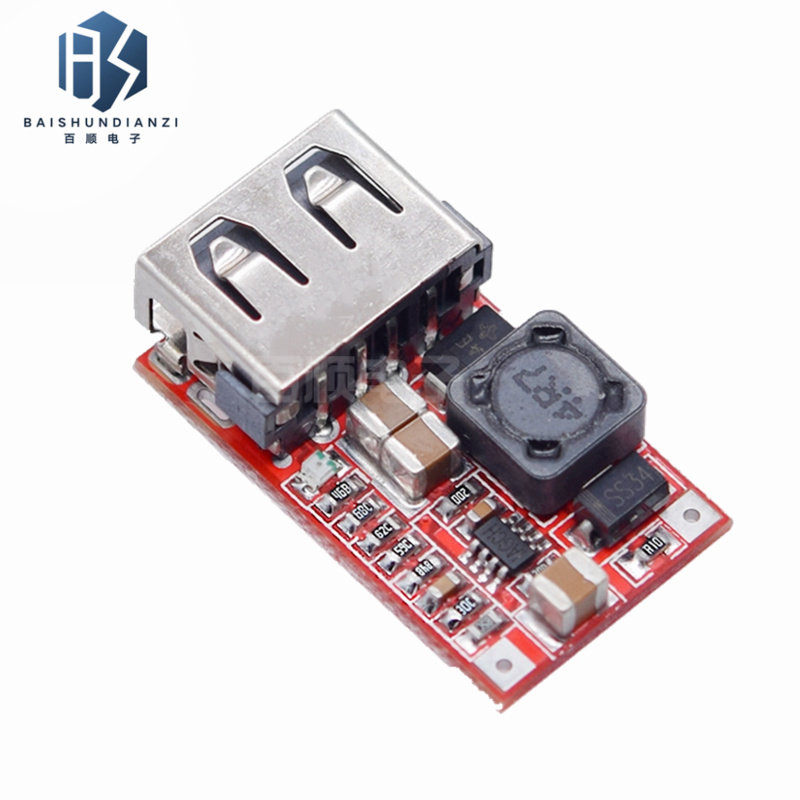

QS-1205CBUL-3A модуль питания
размер:26.4(Long)*15 (ширина)*7,4 (высокая) mm
Нажмите, чтобы просмотреть меры предосторожности для использования
Параметр модуля
Модуль природа:Не -изоляционное модуль охлаждения (BUCK) Синхронизация
Входное напряжение:DC 6-24V
Выходное напряжение:5.1-5.2V(Вы можете выбрать между 3,3-6 В,Доставка по умолчанию составляет 5,1 В-5,2)
Выходной ток: не превышается3a (пожалуйста, обратите внимание на рассеивание тепла при полной нагрузке). Фактический вход вход в тестовый вход 12 В не должен иметь дело с рассеиванием тепла в течение 2А.
Эффективность конверсии:До 97,5%(6,5 об / мин 5 В 0,7А)(Тестовые значения короткой концентрированной обратной защиты и предохранителя после предохранителя)
Уровень отключения:500KHz
Вывод Ripple:Около 10 мВ (от 12 В до 5V3а) 20м полосы пропускания
Индикация выходного вывода:Индикатором выходного напряжения являетсякрасный
Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (чем выше температура окружающей среды, тем меньше выходная мощность)
Выходная защита от перенапряжения:Да, вход 1,5A предохранитель, выход 5 В имеет защиту от телевизоров 300 Вт.
Температура полной нагрузки:30 ℃
Красующийся ток:0.85Никто
Привет Елена:±1%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Короткая защита цирки:Да, пожалуйста, не будь коротким в течение долгого времени
Введите защиту против коннекции:Да, вход имеет анти -коннекционный диод защиты
Проводка:сварка
Вход:сварка
метод вывода:Короткий безгол USB
