Пропускная мощность тока напряжения. Пропускная способность OWATROUS напряжение Возвращение защищает многофункциональную зарядку аккумуляторного управления ui5
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[请认真阅读说明书后再使用，说明书下载地址：]
[http://www.qingdaowuzhi.com/DownLoad/17254.html?a=download]
[1.产品亮点]
·[测量电路从电源输入端口取电，无需额外电源线供电。]
·[采用液晶屏显示，可以显示电压、电流、功率、放电mAH、放电时间和工作温度等信息。]
·[保护机制齐全，拥有欠压保护、过压保护、过流保护、过功率保护、过温保护、超时保护和超容量等多种保护。]
·[通过设置合适的欠压保护和过压保护阈值可以实现电池的过充和过放控制功能。]
·[ 通过设置合适的超时保护和超容量保护阈值可以实现定时定量的电池充放电。]

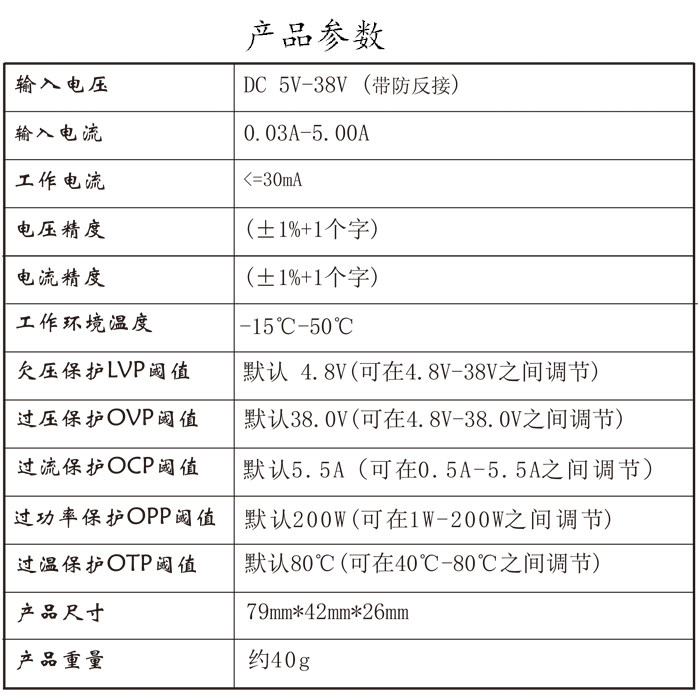

2.[产品参数]
3.[产品说明]
3.1 [产品功能详解]
[ 1、液晶屏显示]
[正常模式下，液晶屏上行显示输入电压和工作温度；下行显示实时电流、功率、容量和放电时间。]
[ 保护模式下，液晶屏显示保护代码。]
[设置模式下，液晶屏显示各个设置参数代码以及参数阈值。]
[ 2、声光报警]
[电压电流表输出开启时，RUN指示灯常亮，蜂鸣器不响；关闭时，RUN指示灯不亮，蜂鸣器不响。进入保护模式后，蜂鸣器滴滴报警,RUN指示灯闪烁。]
[ 3、充放电容量和时间自动统计，只要开启输出(RUN指示灯常亮)就开始统计，关闭输出(RUN指示灯不亮)，停止统计，掉电统计数据自动清零，在显示容量和时间界面时，长按按键]—[可以清零相应数据。开始统计前，请先将统计数据清零。最大放电容量（OAH）和最大放电时间（OHP）可以在设置模式中设置开启或者关闭(默认关闭)，在开启后可以设置阈值大小，超过阈值，输出自动关闭，蜂鸣器报警，从而实现无人值守的电池充放电。]
[4、通过设置合适的过压保护阈值和欠压保护阈值 ，可以实现电池的过充和过放控制。详细操作请参考4.4产品应用示例。]
[5、完善的软硬件保护机制，并且软件保护阈值都可调节。软件保护后，输出关断。]
[硬件保护：]
[模块输入端口有防反接保护，反接不烧。]
[软件保护：]
[ OVP 过压保护（默认 38V,可自行设置，过压保护后，RUN指示灯闪烁，液晶界面显示 OVP。在电池充电中，设置合适的阈值，可以有效防止电池过充）；]
[ OCP 过流保护（默认 5.5A，可自行设置，过流保护后，RUN指示灯闪烁，液晶显示 OCP）；]
[ OPP 过功率保护（默认 200W，可自行设置,过功率保护后，RUN指示灯闪烁，液晶显示OPP)；]
[ OTP 过温保护（默认80℃，可自行设置，过温保护后，RUN指示灯闪烁，液晶显示 OTP）；]
[LVP 欠压保护（默认 4.8V，可自行设置，欠压保护后，RUN指示灯闪烁，液晶显示 LVP， 在电池放电测试等应用中，设置合适的 LVP ，可以有效防止电池过度放电，以免损坏电池）]
[6、电压电流表输出默认开启。]
[7、所有可设参数都支持掉电存储。]

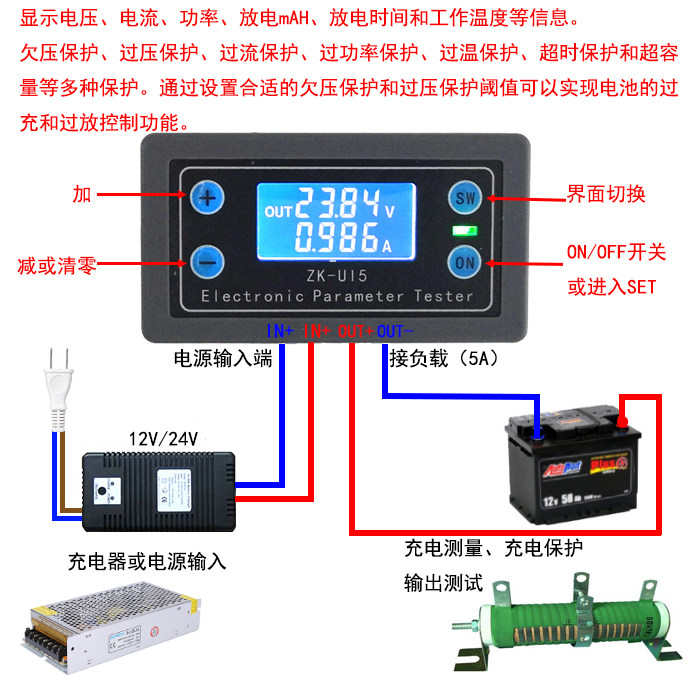

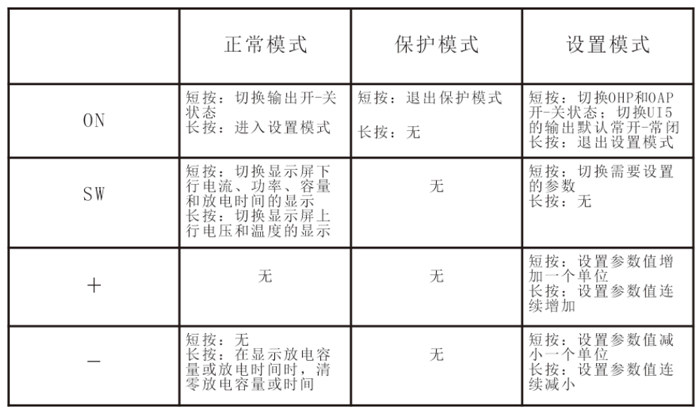

3.2 [按键操作详解]
[3.3 产品界面详解]

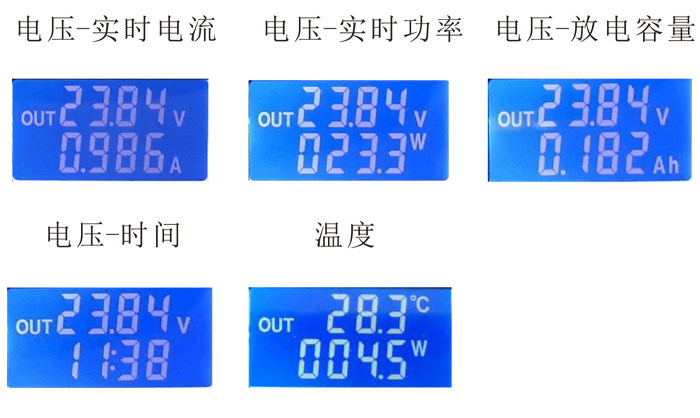

[ 1、正常模式界面]
[ 注：短按按键SW,可以切换显示屏下行的电流、功率、放电容量和放电时间的显示；长按按键SW,可以切换显示屏上行的电压和温度的显示。输出开启才会显示OUT，输出关断不显示OUT。]

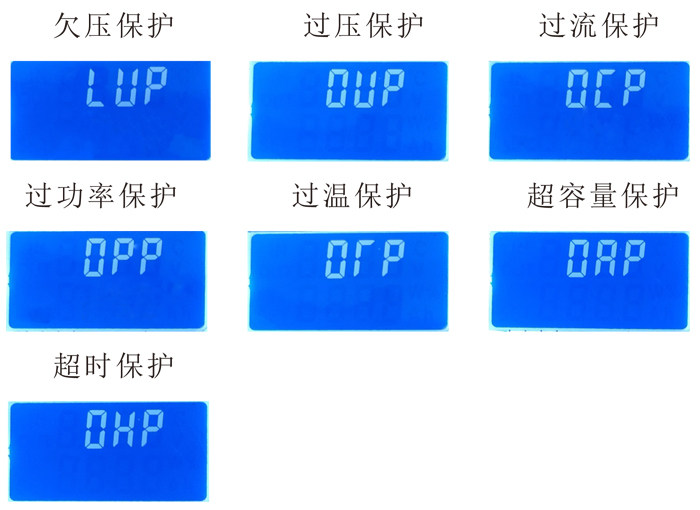

[2、保护模式界面]
[注：当电压电流表测量的参数超过设置参数阈值时，进入保护模式，显示保护代码，输出关断，LED灯闪烁，蜂鸣器报警。在保护模式下，短按按键ON，退出保护模式。]

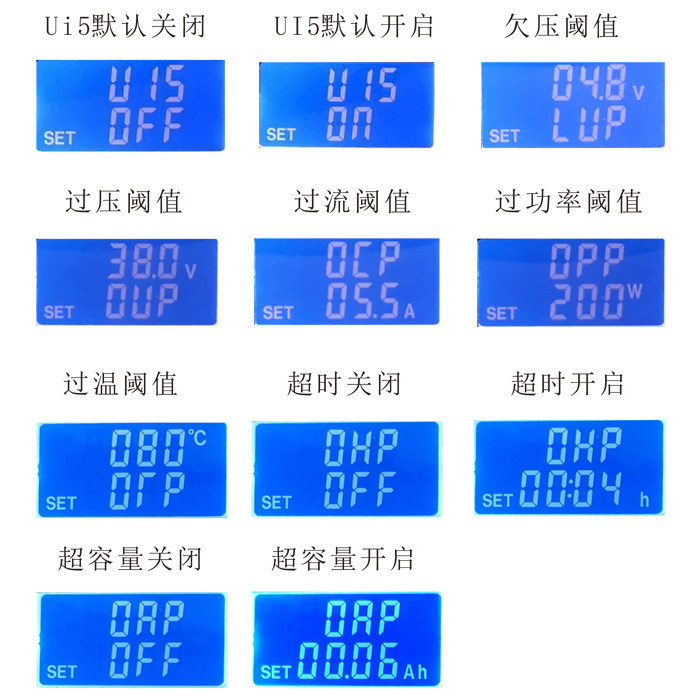

[3、设置模式界面]
[ 注：在正常模式下，长按按键ON，进入设置模式。在设置模式下，长按按键ON，进入正常模式。]
[ 在设置界面下，短按按键SW，切换需要设置的参数。短按按键+或者-，调节参数大小。在显示超时或者超容量界面，短按按键ON，选择开启或者关断超时保护或超容量保护。他们默认是关闭状态。]
[3.3 产品应用详解]
[1.普通电压、电流、功率表使用，串入即可。]

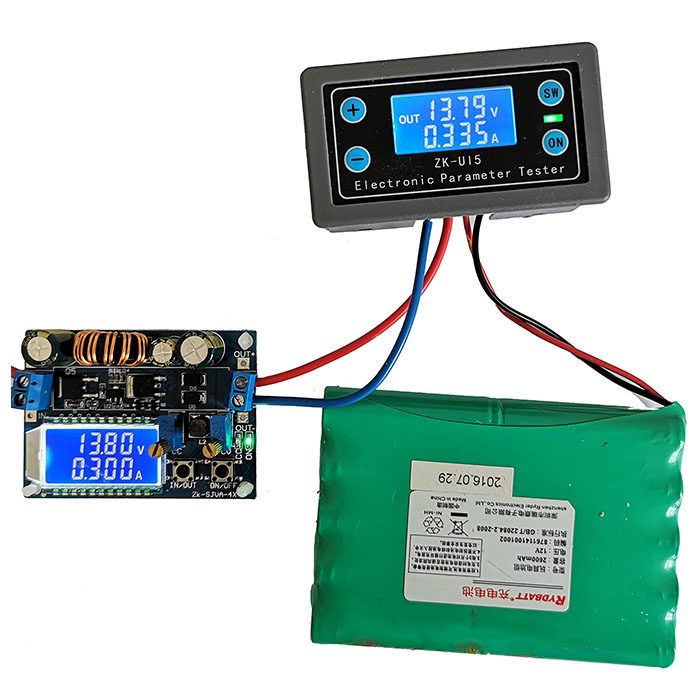

[2.电池充电应用，如下：]
[使用步骤：]
[ 1、先按照上图接上电源模块和电池，并检查接线是否正确。]
[ 2、通电，进入如上图正常界面。]
[ 3、长按ON键，进入设置界面，液晶屏左下角显示SET。]
[ 4、短按SW键，切换需要设置的参数。短按+或-，使参数加1或减1。长按+或-，使参数连续]
[ 加或者连续减。电池充电应用中需要将LVP调到电池最低电压以下，最低是4.8V.将OVP调]
[ 到电池允许充满电的最高电压（此电压需要参考电池说明书中的参数）。一般12V的锂电]
[ 池最高充电电压是14V.一般24V的锂电池最高充电电压是28V.]
[ 5、长按ON键，退出设置模式。]
[ 6、短按ON键，指示灯常亮，开启输出，电池开始充电。]
[ 7、如果电池电压升到OVP设置的数值，输出关断，电池停止充电，液晶屏显示OVP，指示]
[ 灯闪烁，蜂鸣器报警。]
[ 8、如果需要定时充电或者定容量充电，可以在设置模式中设置OHP(定时)或OAP（定容量）]
[ 参数。设置步骤：在设置界面下，短按SW键切换到OHP或OAH界面。短按ON键,打开定时或]
[ 定容量功能，液晶界面下行由OFF变成数字。按+或-键，调节参数大小。设置好参数后，]
[ 长按ON键退出设置界面。当时间或者容量到达设定的值时输出关断停止充电，液晶屏显]
[ 示OHP或OAP代码，指示灯闪烁，蜂鸣器报警。]

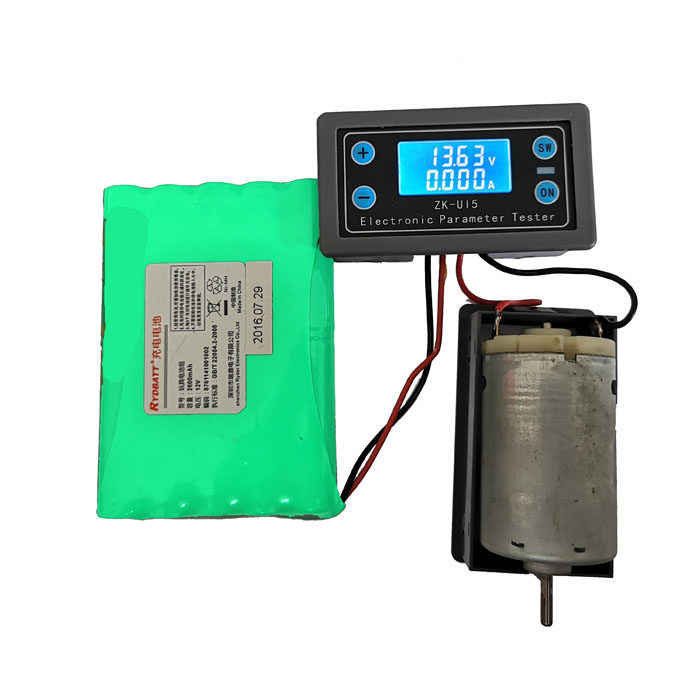

[3.电池放电应用，如下：]
[使用步骤：]
[ 1、先按照上图接上电池和负载，并检查接线是否正确。]
[ 2、电压电流表进入正常界面。]
[ 3、长按ON键，进入设置界面，液晶屏左下角显示SET。]
[ 4、短按SW键，切换需要设置的参数。短按+或-，使参数加1或减1。长按+]
[ 或- 可使参数连续加或者连续减。电池放电应用中需要将OVP调到电池最]
[ 高电压以上，最高是38V。将LVP调到电池允许的最低电压(此电压需要参]
[ 考电池说明书中的参数)。一般12V的锂电池最低放电电压是9.2V.24V的]
[ 锂电池最低放电电压是18.5V.]
[ 5、长按ON键，退出设置模式。]
[ 6、短按ON键，指示灯常亮，输出开启，电池开始放电。]
[ 7、如果电池电压下降到LVP设置的数值，输出关断，电池停止放电，液晶]
[ 屏显示LVP,指指示灯闪烁，蜂鸣器报警。]
[ 8、如果需要定时放电或定容量放电，可以在设置模式中设置OHP(定时)]
[ 或OAP（定容量）参数。设置步骤：在设置界面下，短按SW键切换到OHP]
[ 或OAH界面。短按ON键，打开定时或定容量功能，液晶界面下行由OFF变]
[ 成数字。按+或-键，调节参数大小。设置好参数后，长按ON键退出设置]
[ 界面。当时间或者容量到达设定的值时输出关断停止放电，液晶屏显示]
[ OHP或OAP代码，指示灯闪烁，蜂鸣器报警。]
