LM2596SADJ модуль мощности DCDC Anti -Pressure 5V/12 В/24 В Агаментируемое напряжение напряжения 3A

Цена: 60руб.    (¥2.8)
Артикул: 594572291197

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:大树聚电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥9.7205руб.
¥1.8640руб.
¥7.48159руб.
¥2.2147руб.
  • Информация о товаре
  • Фотографии

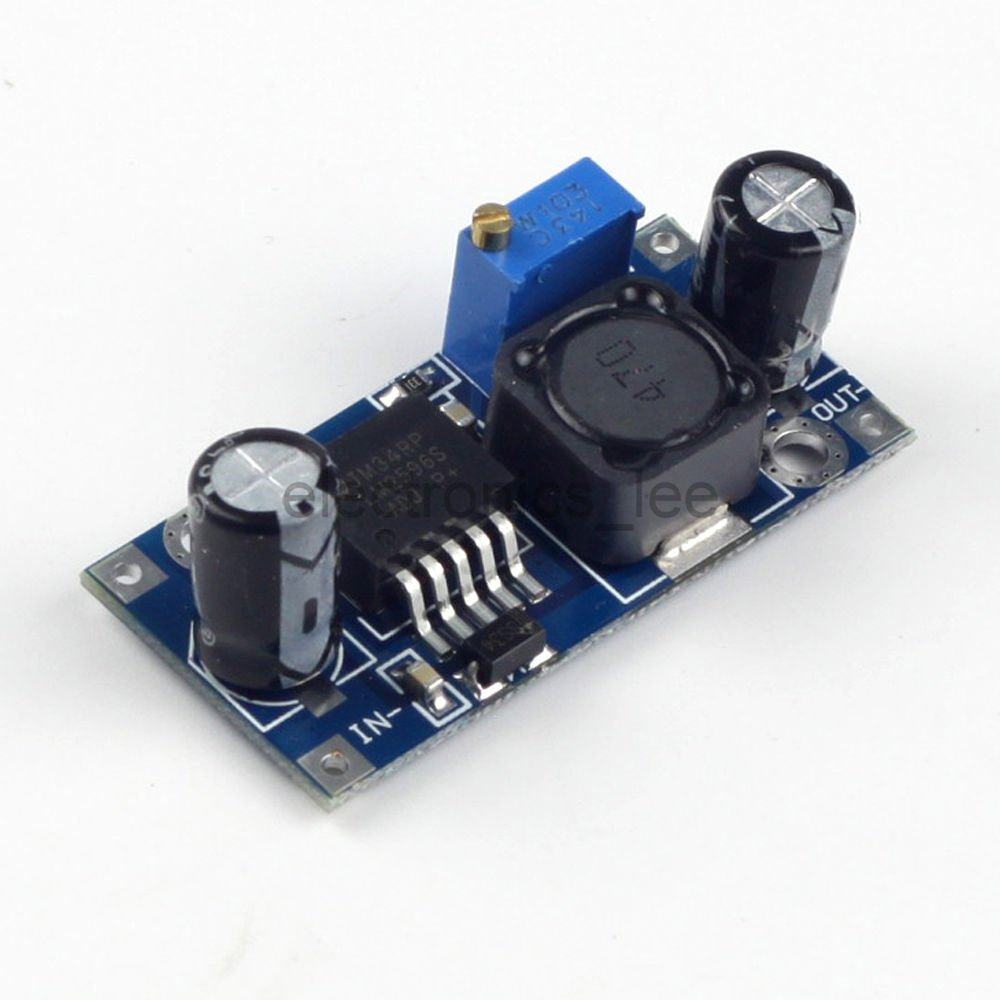

LM2596SADJ модуль мощности DCDC Anti -Pressure 5V/12 В/24 В Агаментируемое напряжение напряжения 3A



 LM2596 Модуль мощности DC-DC против давления 5 В/12 В/24 В может регулировать 3A



LM2596 Модуль стабилизации Последняя версия, реальная материалРеальное мастерское производство, супер -стабильная, высокая эффективность,Добро пожаловать, чтобы сравнить цену, добро пожаловать, чтобы сравнить качество!







☆ Основные атрибуты ☆

Модуль природа

Несазоляция антигипертензивного (доллар)

Метод выпрямления

Не -синхронное исправление

Входное напряжение

3.2V-40V

Выходное напряжение

1.25V-35V

Выходной ток

3а (самый большой)

Эффективность конверсии

92%(самый высокий)

Уровень на выключении

150KHz

Выходная волна

30 мВ (максимум)

регулирование нагрузки

±0.5%

регулирование напряжения

±2.5%

Рабочая Температура

-40 ℃ до +85 ℃

Периферийный размер

43*21*14 (длинная*ширина*высота) (мм)













Функции:

★ Модуль использует высокое качествоЧип LM2596, высокая эффективность (максимум 92%), небольшие калории, может легко принести ток более 3А (короткое время), длительные работы используются для тока в течение 2,5А.

★ Этот модуль использует патч для возврата сварки. В то же время каждый модуль тестируется в течение двух часов перед доставкой для обеспечения высокой надежности.



★ Со времени запуска этого модуля он накопил более 15 000 штук, и теперь он все еще может поддерживать 100%-ную оценку. купить.















Вход 3,2V-40 В вывод 1,25 В-35 В

Входной диапазон напряжения:

DC 3.2V -40V (Входное напряжение должно быть более чем на 1,5 В выше, чем выходное напряжение.Не могу повысить)

ВЫХОДА РАСПРОСКОЕ ВЕРНАЛИ:

DC 1,25V -35V напряжение может быть отрегулировано непрерывным,высокая эффективность(Максимум 92%)Максимальный выходной ток составляет 3А.



Меры предосторожности:

Долгосрочное предложение работы2.5AИспользуется ток, и радиатор (более 10 Вт выход) добавляется одновременно; поскольку это антигипертензивный модуль, чтобы обеспечить стабильный выход, пожалуйста, сохраните минимальную разницу давления в 1,5 В.

★ Этот модуль представляет собой регулируемый антигипертензивный модуль, который может изменить выходное напряжение, регулируя синий регулируемый резистор на модуле.Разница в входном и выходном напряжении составляет 2 В, а минимум может выходить напряжение 1,25 В.

★ In- (входной отрицательный), в+(входной положительный), Out- (выходной отрицательный), Out+(выходной положительный) должен быть правильно подключен, в противном случае модуль может быть поврежден.

★ Этот модуль не имеет короткой защиты. Если он длится короткие циклы, модуль может быть поврежден.



Регулировка напряжения:

Доступ к питание (4-35V), Отрегулируйте синюю ручку потенциометра (обычно поворачивая напряжение по часовой стрелке, вращая напряжение часовой стрелки) и используя мультиметр для контроля выходного напряжения, чтобы достичь необходимого напряжения.

Проводка:

1. Сварка, непосредственно сварка шнура питания в входном (выходном) порте

2. Сварные булавки, вы можете вставить булавки или вставить на пещерную пластину через свинец;Или непосредственно сварная печатная плата после добавления ног.

Пример приложения:

1. В источнике питания напряжения напряжения транспортного средства вам нужно только подключить входной терминал этого модуля к держателю сигарет автомобиля для подачи питания, и вы можете отрегулировать потенциометр. Ваши мобильные телефоны, MP3, MP4, зарядка PSP и т. Д.

2. Питание на электронное оборудование.

3. Системный тест на работу.
