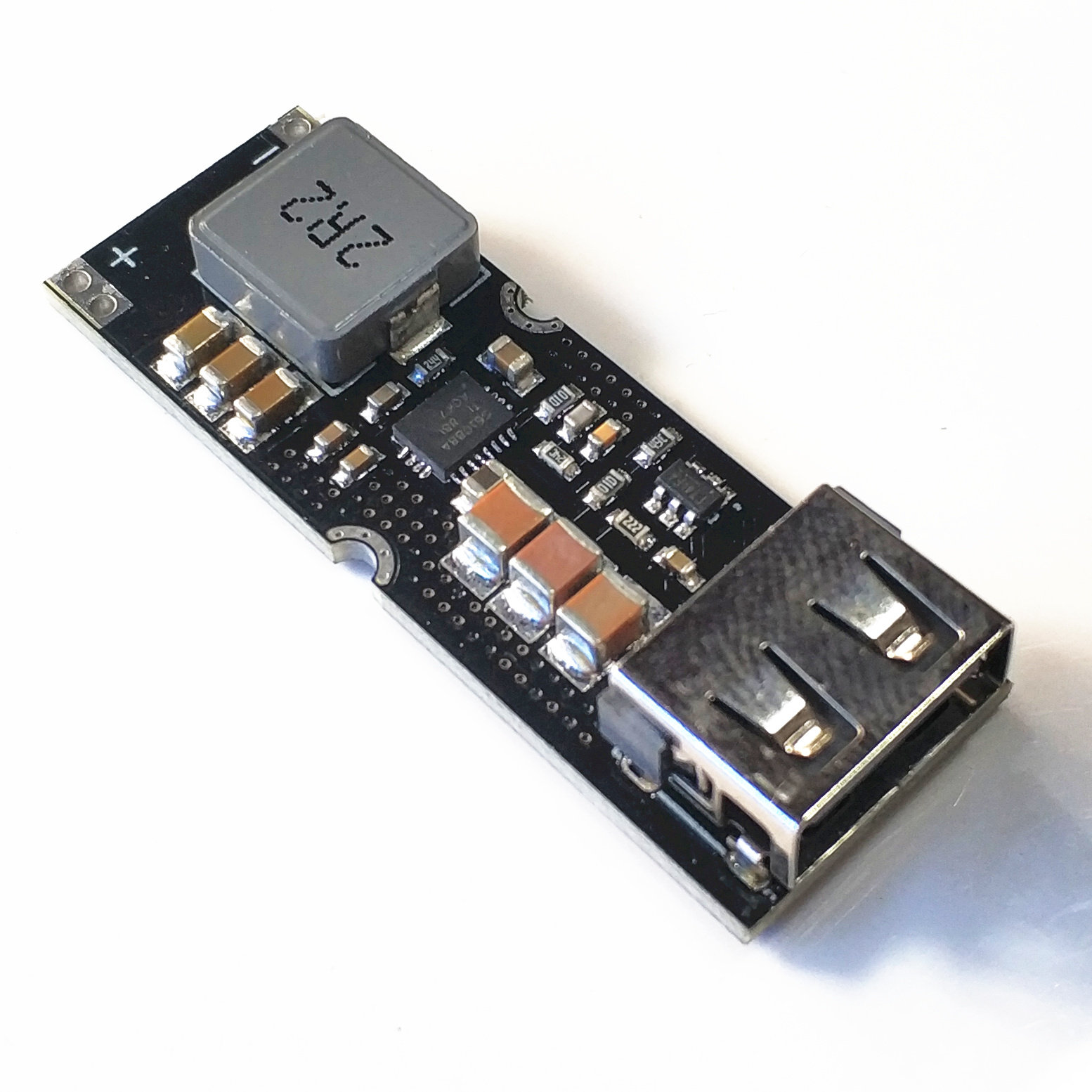

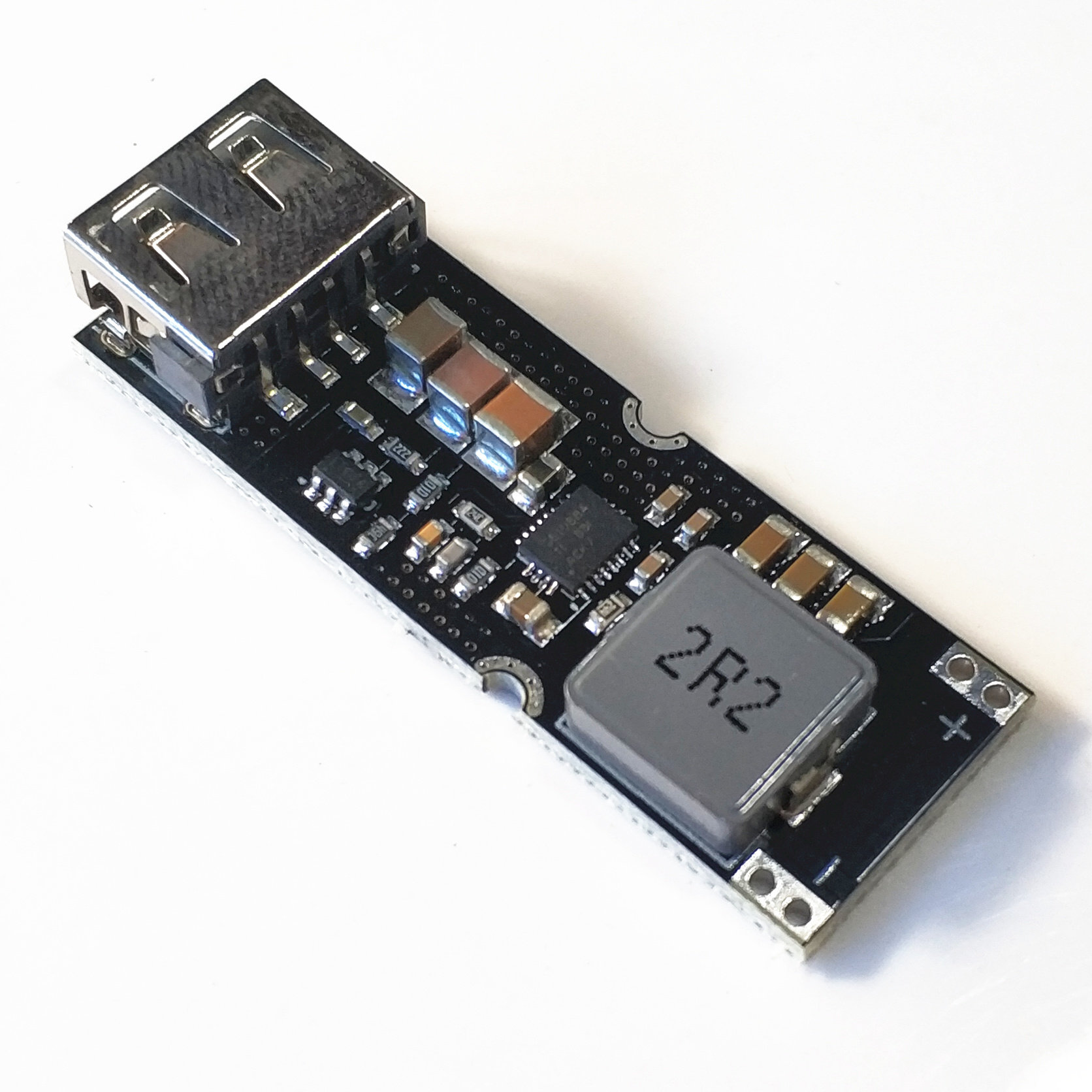

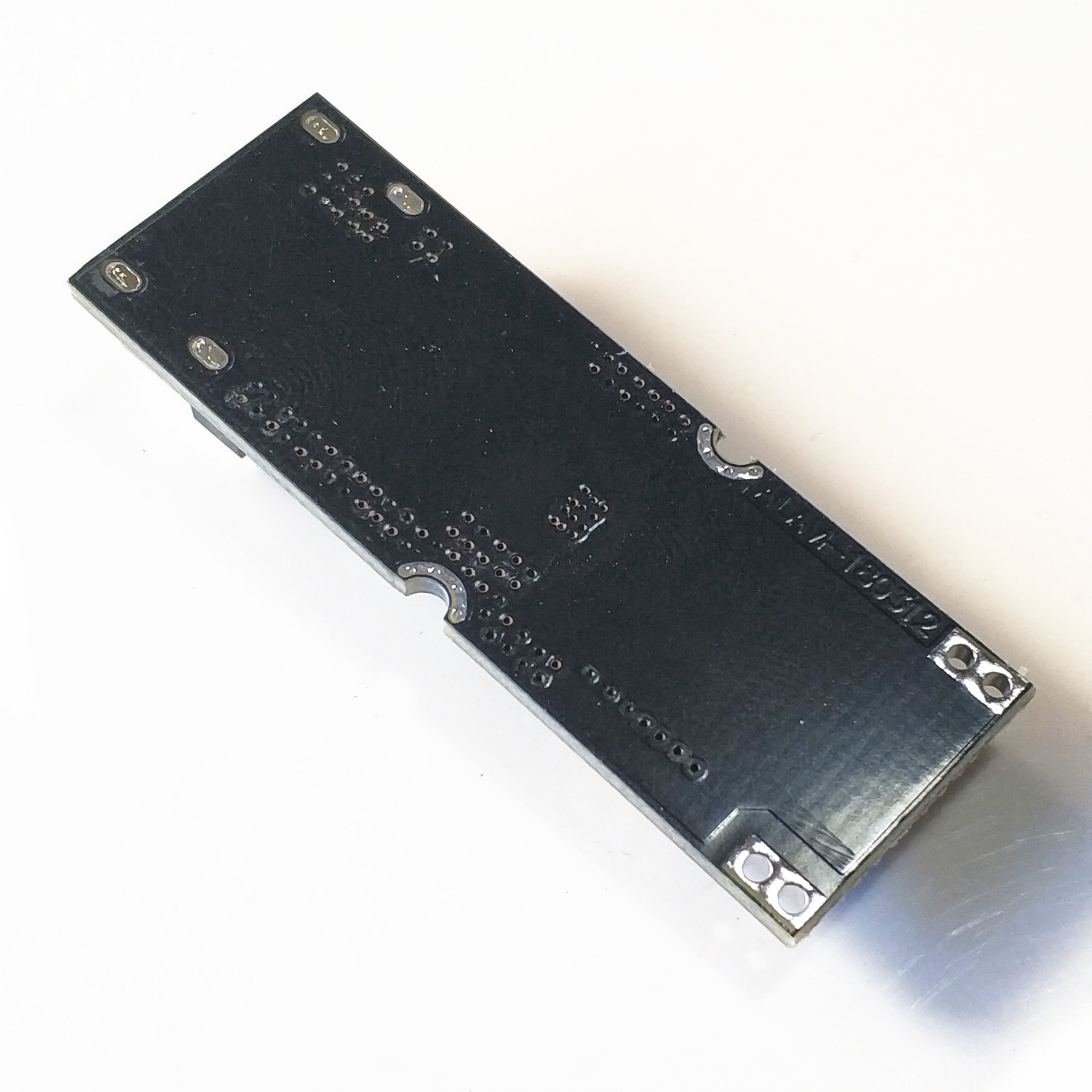

TPS61088 RAP Модуль быстрого заряда модуль 3,2V3,7V4,2V до 5V9V12V Мобильный QC Fast Зарядка





Меры предосторожности:

  1. Модуль не имеет противозаконной защиты. Помните, что не чтобы подключать неправильный входной терминал к отрицательному электроду.
  2. Диапазон входного напряжения составляет от 2,8 до 4,5 В, и вы не можете ввести вход 5 В.
  3. Литийная батарея должна быть добавлена ​​с защитной платой, а непрерывный ток защитной платы составляет не менее 5А.
  4. Этот модуль может подавать питание в одной части литиевых батарей, а также возможно подключиться к большей и параллельной мощности.

 Описание продукта:


  • Имя: Одно -сечение
  • Основной чип -контроль: TPS61088A
  • Идентификационный чип: FP6601Q
  • Входное напряжение: 2,8 ～ 4,5 В, очень подходящее для полимерной литиевой батареи 3,7 В.
  • Выходное напряжение: По умолчанию 5 В после запуска быстрой зарядки протокол составляет от 4,5 до 12 В.
  • Введите номинальный ток: 8a
  • Выходной ток: 5V3A, 9V2A, 12V2A.Выходной ток адаптируется.
  • Выходная мощность: максимум 24 Вт.
  • Соглашение о поддержке: QC2.0, QC3.0, Huawei FCP, протокол DCP
  • Самая высокая эффективность может достигать 93%, а типичное значение составляет 90%.
  • Введите метод проводки: сварка, постарайтесь как можно больше использовать толстую резьбу
  • Размер модуля: 47,5 (длинный)*16,5 (ширина)*8 (высота) мм (включая USB)
  • Вес сетки модуля: около 7 граммов



Дополнительная информация, связанная с чипом:
Чип Tianyu FP6601Q интегрирует соглашение о зарядке Hisilicon Express и протокол быстрого заряда Qualcomm QC2.0/3.0USB, который может быстро заряжать устройство, которое поддерживает протоколы FCP и QC2.0/3.0.В дополнение к поддержке стандартов USB BC1.2 также поддерживаются устройства Apple и Samsung.Этот чип может автоматически обнаружить, является ли текущее подключенное устройство QC2.0/3.0 или устройство FCP, чтобы мобилизовать регулирующее напряжение.
Функции продукта: 1. Поддержка выходного протокола тока напряжения FCP.2. Поддержка Qualcomm QC2.0/3.0 Classa 5V, 9V, 12 В выход напряжения.3. Автоматически идентифицировать FCP и протокол быстрого заряда QC2.0/3.0.4. Поддержите китайское телекоммуникационное предприятие YD/T 1591 Протоколовое оборудование.
TPS61088 представляет собой полную плотность с высокой плотностью плотности с полной плотностью силой с переключателем мощности 11 МОм и выпрямителем 13 МОм, который может обеспечить малые решения с высокой эффективностью для портативной системы.TPS61088 имеет широкий диапазон входного напряжения от 2,7 В до 12 В, что может обеспечить поддержку для применения одно или два литиевых батареи.Это устройство имеет 10A переключающий ток и может обеспечить выходное напряжение до 12,6 В.
TPS61088 использует пик адаптивного постоянного времени отключения для управления структурой топологии для регулировки выходного напряжения.В условиях средней до тяжелой нагрузки TPS61088 работает в режиме ШИМ.В условиях легкой нагрузки это устройство может выбрать один из следующих двух рабочих режимов через контакт режима.Одним из них является режим PFM, который может повысить эффективность; другой - избежать обязательного режима ШИМ, который может вызвать проблемы применения из -за низкой частоты переключения.Вы можете настроить частоту переключения в режиме ШИМ через внешнее сопротивление от 200 кГц до 2,2 МГц.TPS61088 также реализует программируемую функцию мягкого запуска и регулируемый предел пика тока переключателя.Кроме того, устройство также обеспечивает защиту от перенапряжения 13,2 В.
TPS61088 использует 20 контактов 4,50 мм×3,50 мм VQFN Package.

Введение приложения продукта:
Этот модуль может быть применен к однократной литийной батареи для выхода 5 В-12 В для общих цифровых продуктов, таких как мобильные телефоны, iPad, MP3, PSP и т. Д.Только использование аккумулятора может стать большим источником питания для перемещения мощностью.Его также можно питать путем установки выходного напряжения для подачи продуктов 5-12 В.

Список доставки:
  • 1 X TPS61088 Модуль быстрого заряда Boost Fast Charge
