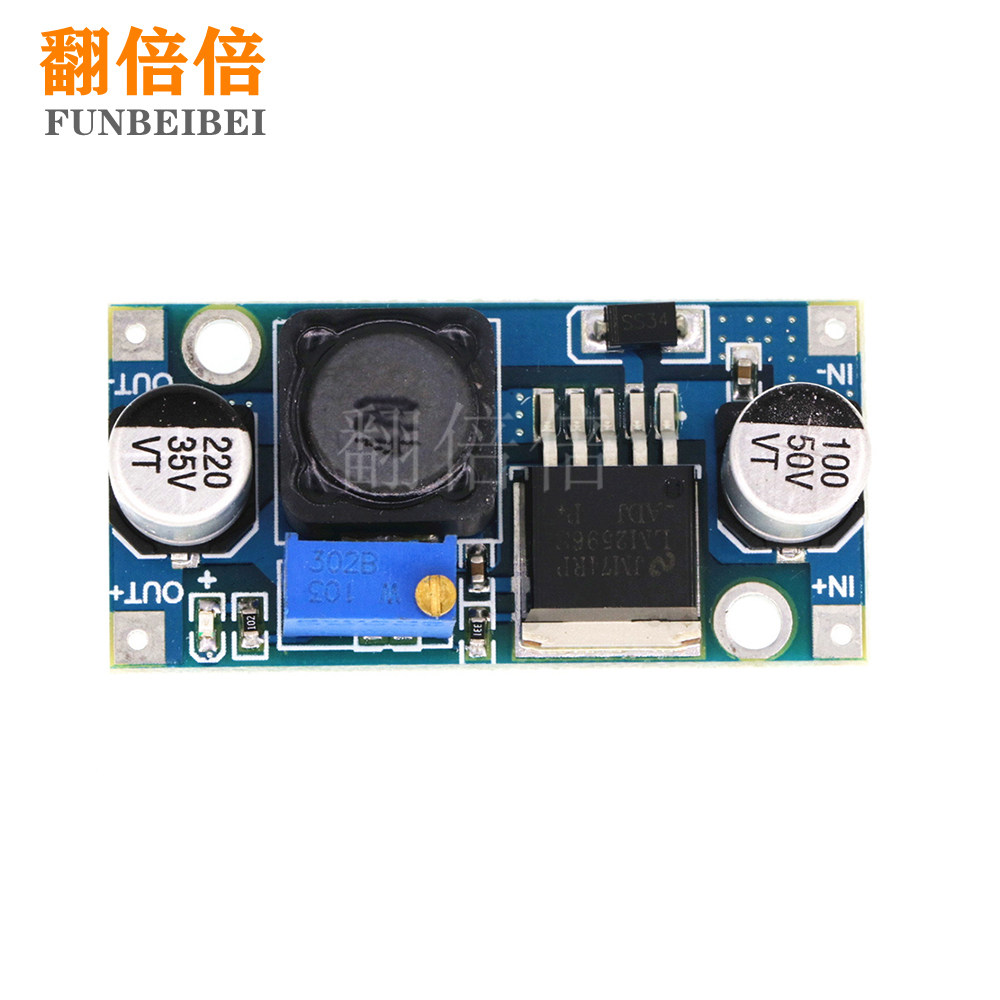

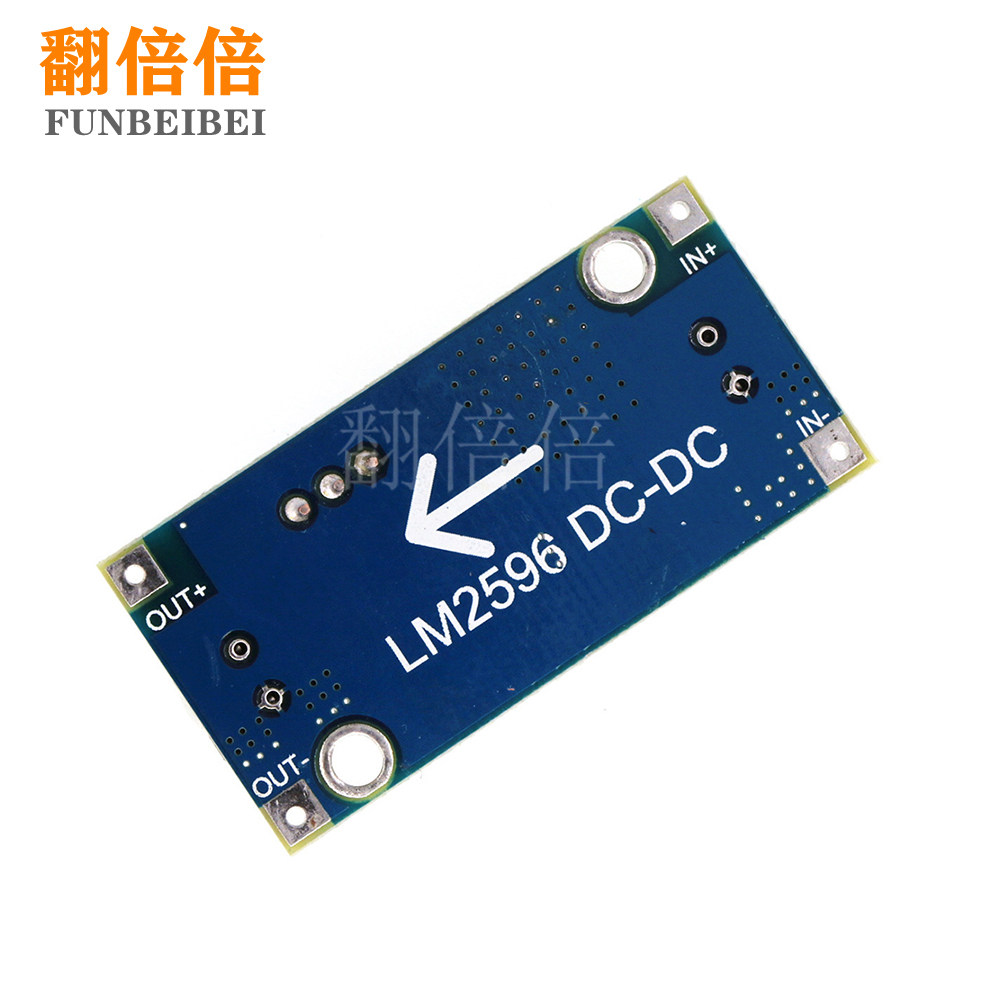

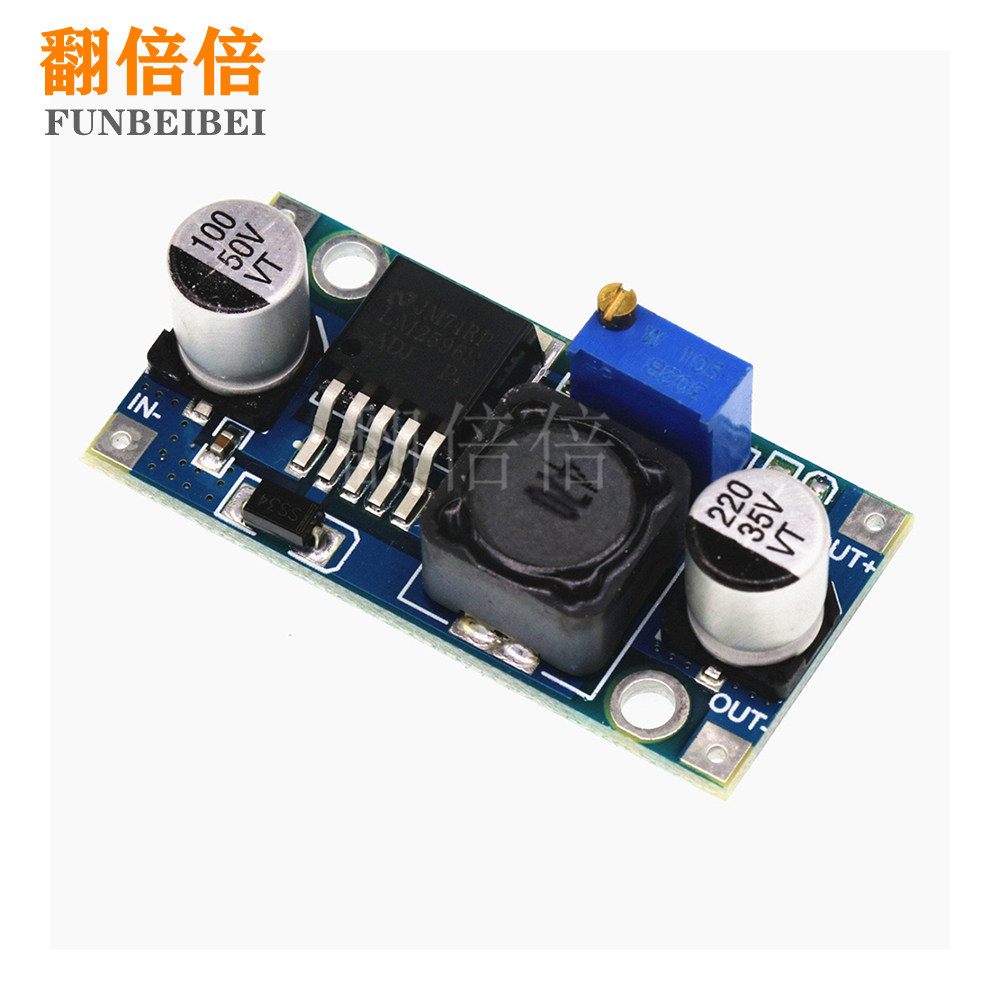

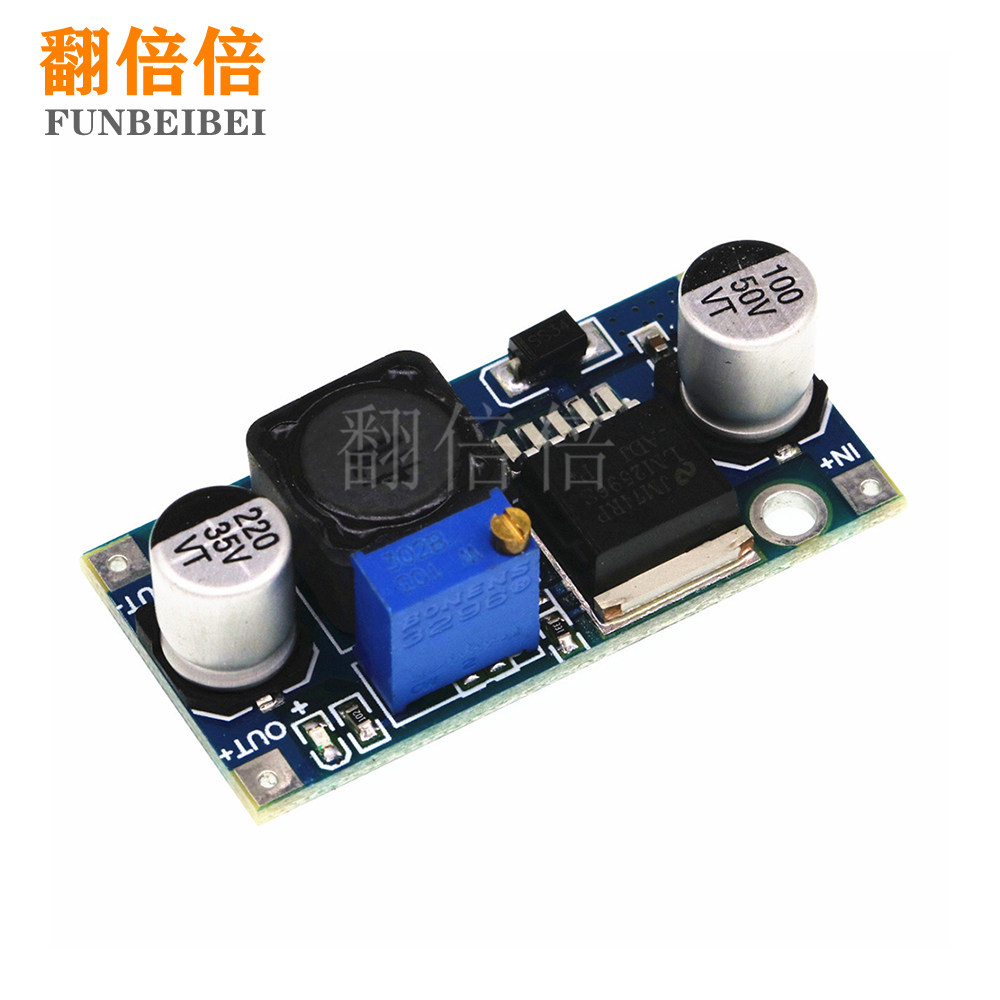

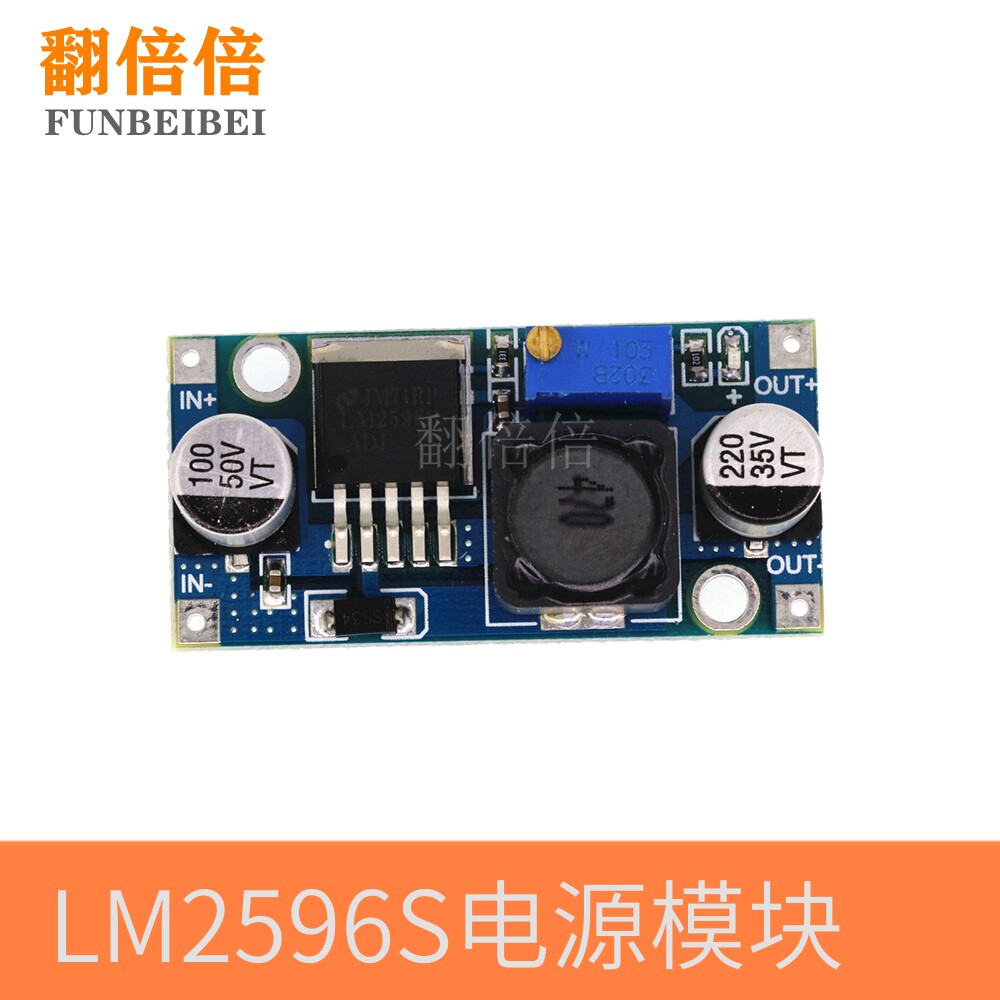

LM2596S DC-DC Модуль питания Anti-N
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Статическая упаковка сумки |
☆ Основные атрибуты ☆ | |||
Модуль природа | Несазоляция антигипертензивного (доллар) | Метод выпрямления | Не -синхронное исправление |
Входное напряжение | 3.2V-40V | Выходное напряжение | 1.25V-35V |
Выходной ток | 3а (самый большой) | Эффективность конверсии | 92%(самый высокий) |
Уровень на выключении | 150KHz | Выходная волна | 30 мВ (максимум) |
регулирование нагрузки | ±0.5% | регулирование напряжения | ±2.5% |
Рабочая Температура | -40 ℃ до +85 ℃ | Периферийный размер | 43*21*14 (длинная*ширина*высота) (мм) |
Функции:
★ Модуль использует высококачественное LM2596Чип, высокая эффективность (самая высокая эффективность92%), Небольшое огонь, может легко принести 3А (короткое время)вышеТок, рекомендуется использовать ток в пределах 2.5a в течение длительного времени и добавить радиатор (выход выше 10 Вт).
★ Этот модуль использует патч для возврата сварки. В то же время каждый модуль тестируется в течение двух часов перед доставкой для обеспечения высокой надежности.
★ Со времени запуска этого модуля он накопил более 15 000 штук, и теперь он все еще может поддерживать 100%-ную оценку. купить.
Вход 3,2V-40 В вывод 1,25 В-35 В
Входной диапазон напряжения:
DC 3.2V -40V (Входное напряжение должно быть более чем на 1,5 В выше, чем выходное напряжение.Не могу повысить)
ВЫХОДА РАСПРОСКОЕ ВЕРНАЛИ:
DC 1,25V -35V напряжение может быть отрегулировано непрерывным,высокая эффективность(Максимум 92%)Максимальный выходной ток составляет 3А.
Меры предосторожности:
Долгосрочное предложение работы2.5AИспользуйте ток внутри, добавьте радиатор (выход выше 10 Вт); Поскольку это антигипертензивный модуль, чтобы обеспечить стабильный выход, сохранить минимальную разницу давления в 1,5 В.
★ Этот модуль представляет собой регулируемый антигипертензивный модуль, который может изменить выходное напряжение, регулируя синий регулируемый резистор на модуле.Разница в входном и выходном напряжении составляет 2 В, а минимум может выходить напряжение 1,25 В.
★ In- (входной отрицательный), в+(входной положительный), Out- (выходной отрицательный), Out+(выходной положительный) должен быть правильно подключен, в противном случае модуль может быть поврежден.
★ Этот модуль не имеет короткой защиты. Если он длится короткие циклы, модуль может быть поврежден.
Регулировка напряжения:
Доступ к питание (4-35V), Отрегулируйте синюю ручку потенциометра (обычно поворачивая напряжение по часовой стрелке, вращая напряжение часовой стрелки) и используя мультиметр для контроля выходного напряжения, чтобы достичь необходимого напряжения.
Проводка:
1. Сварка, непосредственно сварка шнура питания в входном (выходном) порте
2. Сварные булавки, вы можете вставить булавки или вставить на пещерную пластину через свинец;Или непосредственно сварная печатная плата после добавления ног.
Пример приложения:
1. В источнике питания напряжения напряжения транспортного средства вам нужно только подключить входной терминал этого модуля к держателю сигарет автомобиля для подачи питания, и вы можете отрегулировать потенциометр. Ваши мобильные телефоны, MP3, MP4, зарядка PSP и т. Д.
2. Питание на электронное оборудование.
3. Системный тест на работу.
