Блок питания с зарядкой, модуль, быстрый мобильный телефон, 61088 л, 2v, 7v, 2v, 5v, 9v, 12v

Цена: 121руб.    (¥5.68)
Артикул: 589357102428

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:全球易创客空间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.9584руб.
¥2.7158руб.
¥3.3671руб.
¥10.38220руб.
  • Информация о товаре
  • Фотографии

Меры предосторожности:

  1. Модуль не имеет противозаконной защиты. Помните, что не чтобы подключать неправильный входной терминал к отрицательному электроду.
  2. Диапазон входного напряжения2,8 ~ 4,5 В., Не может ввести 5v.
  3. Литийная батарея должна быть добавлена ​​с защитной платой, а непрерывный ток защитной платы составляет не менее 5А.
  4. Этот модуль может подавать питание в одной части литиевых батарей, а также возможно подключиться к большей и параллельной мощности.

 Описание продукта:


  • Имя: Одно -сечение
  • Основной чип -контроль: TPS61088A
  • Идентификационный чип: FP6601Q
  • Входное напряжение: 2,8 ～ 4,5 В,Очень подходит для полимерной литийной батареи 3,7 В
  • Выходное напряжение: По умолчанию 5VПосле запуска быстрой зарядки протокол составляет от 4,5 до 12 В.
  • Введите номинальный ток: 8a
  • Выходной ток: 5V3A, 9V2A, 12V2A.Выходной ток адаптируется.
  • Выходная мощность: максимум 24 Вт.
  • Соглашение о поддержке: QC2.0, QC3.0, Huawei FCP, протокол DCP
  • Самая высокая эффективность может достигать 93%, а типичное значение составляет 90%.
  • Введите метод проводки: сварка, постарайтесь как можно больше использовать толстую резьбу
  • Размер модуля: 47,5 (длинный)*16,5 (ширина)*8 (высота) мм (включая USB)
  • Вес сетки модуля: около 7 граммов



Дополнительная информация, связанная с чипом:
Чип Tianyu FP6601Q объединяет протокол быстрой зарядки HiSilicon и протокол быстрой зарядки USB-интерфейса Qualcomm QC2.0/3.0, который может быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3.0.Помимо поддержки стандарта USB BC1.2, он также поддерживает устройства Apple и Samsung.Чип может автоматически определять, является ли подключенное в данный момент устройство устройством QC2.0/3.0 или FCP, для автоматической регулировки напряжения.
Функции продукта: 1. Поддержка выходного протокола тока напряжения FCP.2. Поддержка Qualcomm QC2.0/3.0 Classa 5V, 9V, 12 В выход напряжения.3. Автоматически идентифицировать FCP и протокол быстрого заряда QC2.0/3.0.4. Поддержите китайское телекоммуникационное предприятие YD/T 1591 Протоколовое оборудование.
TPS61088 -это полно -интугрированный преобразователь с высокой плотностью плотности с 11M 11MΩВыключатель питания и 13 мΩПереключатель выпрямителя может обеспечить малые растворы с высокой эффективностью для портативных систем.TPS61088 имеет широкий диапазон входного напряжения от 2,7 В до 12 В, что может обеспечить поддержку для применения одно или два литиевых батареи.Это устройство имеет 10A переключающий ток и может обеспечить выходное напряжение до 12,6 В.
TPS61088 использует адаптивную топологию управления пиковым током с постоянным временем покоя для регулирования выходного напряжения.В условиях умеренной и тяжелой нагрузки TPS61088 работает в режиме ШИМ.В условиях небольшой нагрузки устройство может выбрать один из двух режимов работы через вывод MODE.Один из них — режим PFM, который повышает эффективность; другой — принудительный режим ШИМ, который позволяет избежать проблем приложения, вызванных более низкими частотами переключения.Частота переключения в режиме ШИМ регулируется от 200 кГц до 2,2 МГц с помощью внешнего резистора.TPS61088 также реализует функцию программируемого плавного пуска и регулируемое ограничение пикового тока переключателя.Кроме того, устройство обеспечивает защиту от перенапряжения на выходе 13,2 В, поцикловую защиту от перегрузки по току и защиту от перегрева.
TPS61088 использует 20 контактов 4,50 мм×3,50 мм VQFN Package.

Введение приложения продукта:
Этот модуль можно использовать для увеличения выходного напряжения 5–12 В одной литиевой батареи и для зарядки обычных цифровых продуктов, таких как мобильные телефоны, iPad, MP3, PSP и т. д. Просто подключите аккумулятор, чтобы он стал мобильным источником питания с высоким выходным током.Вы также можете установить выходное напряжение для питания продуктов с напряжением 5–12 В.

Список доставки:

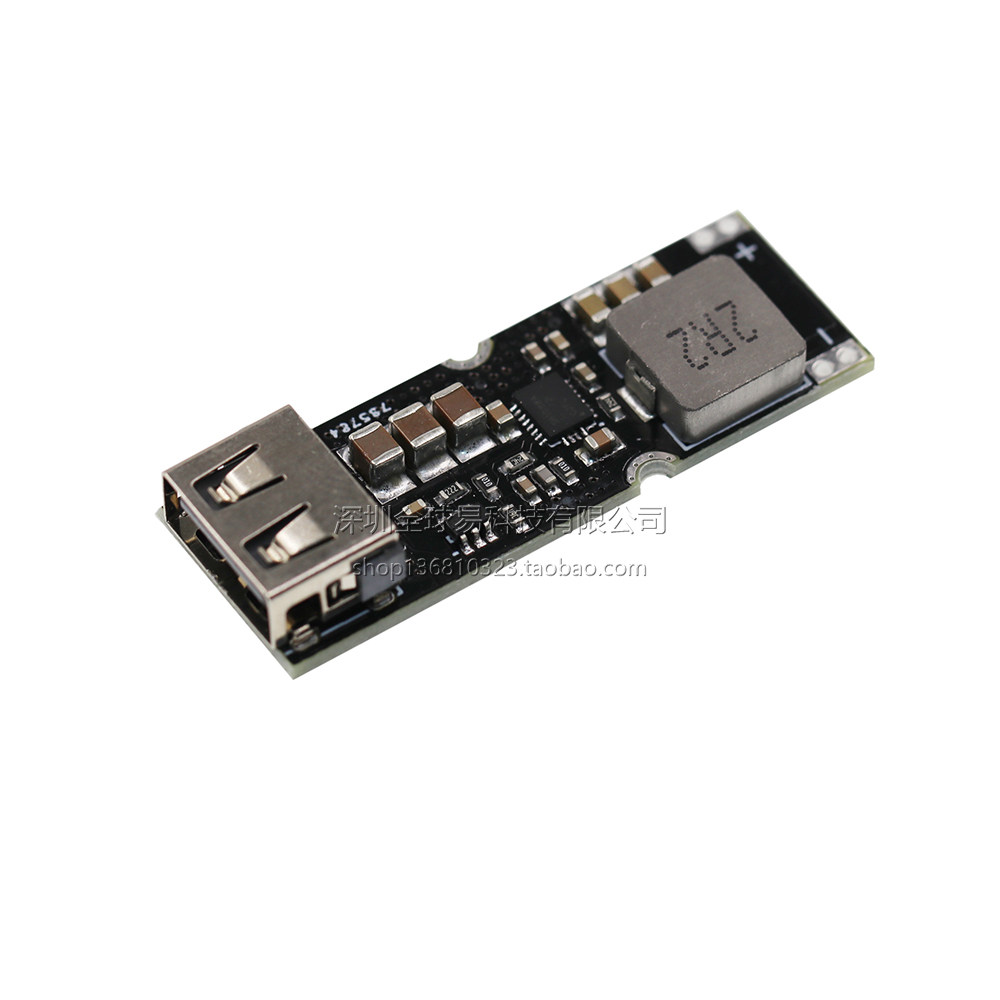

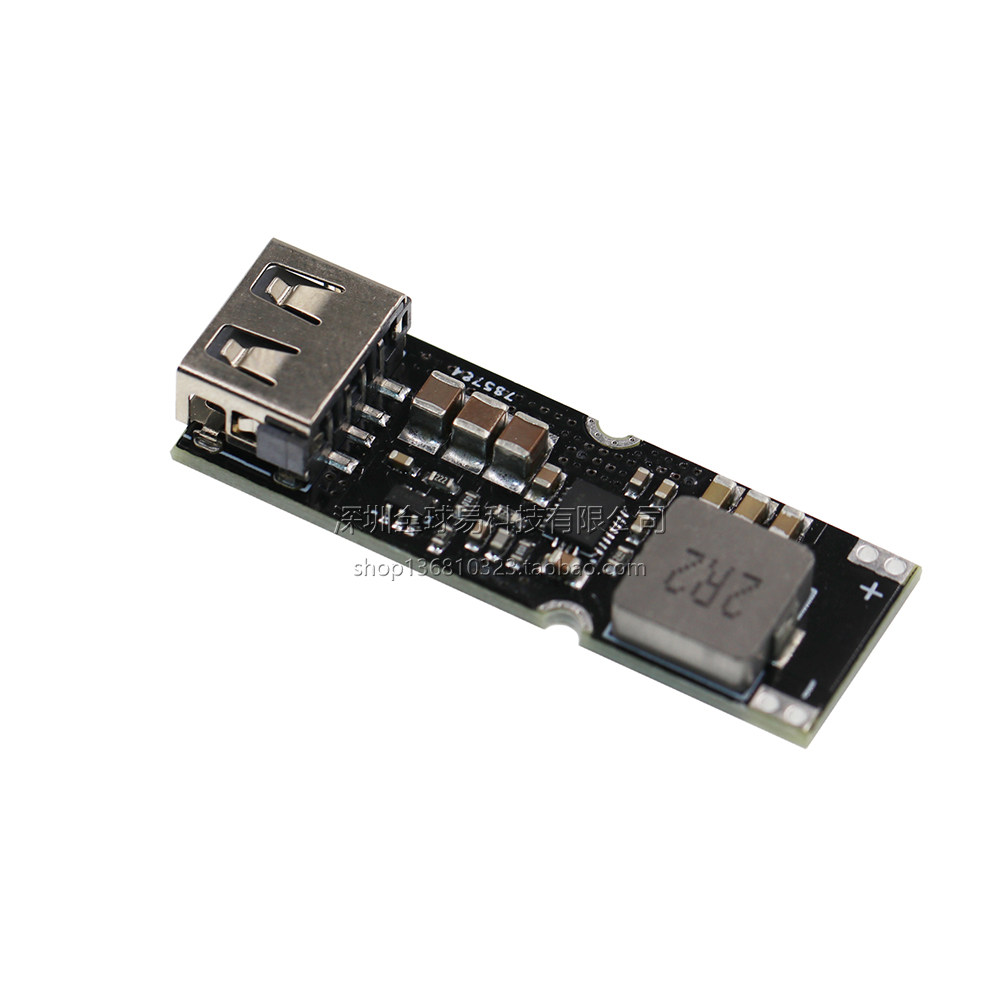

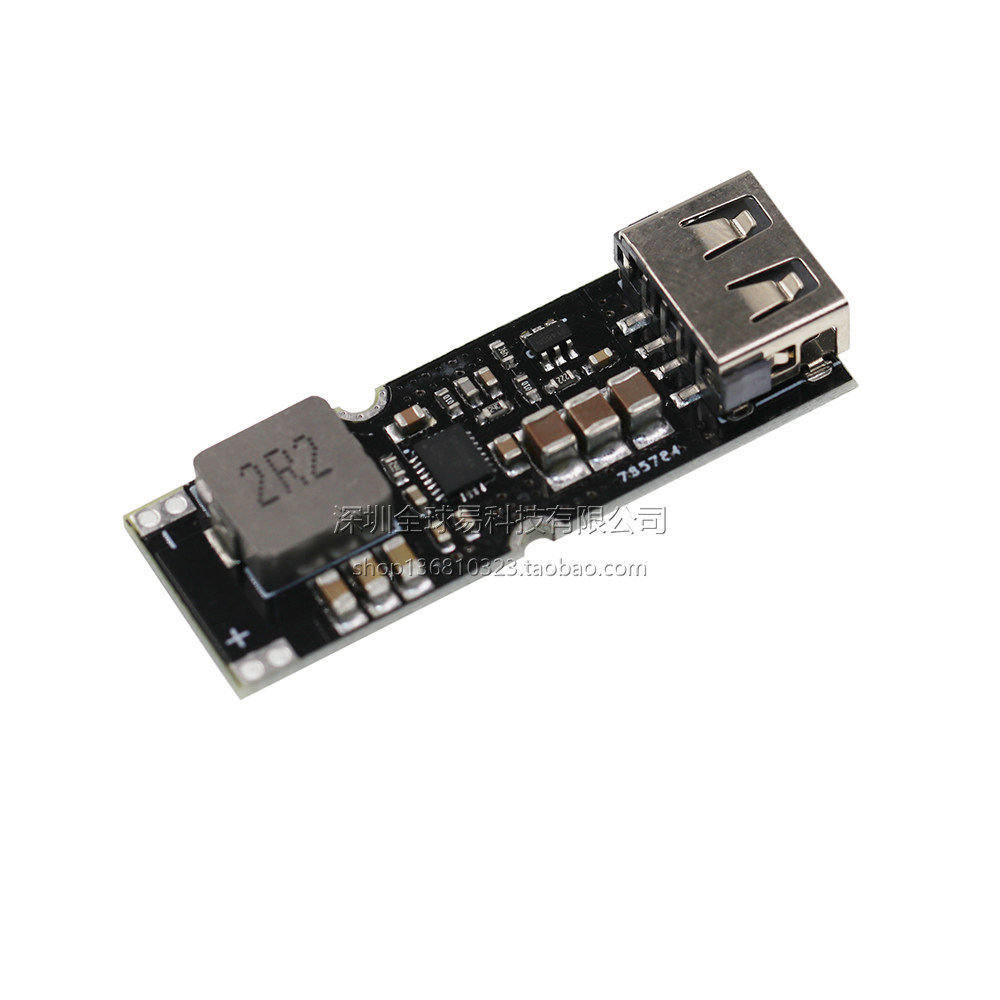

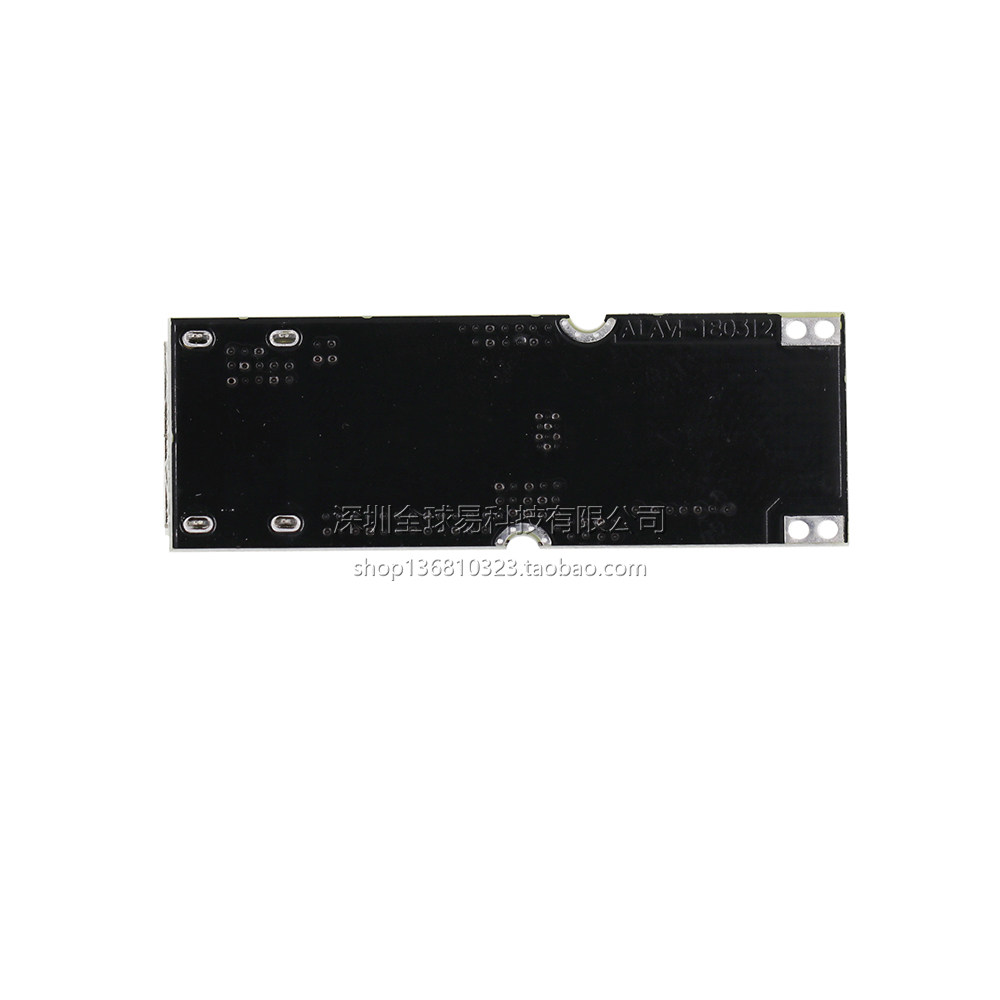

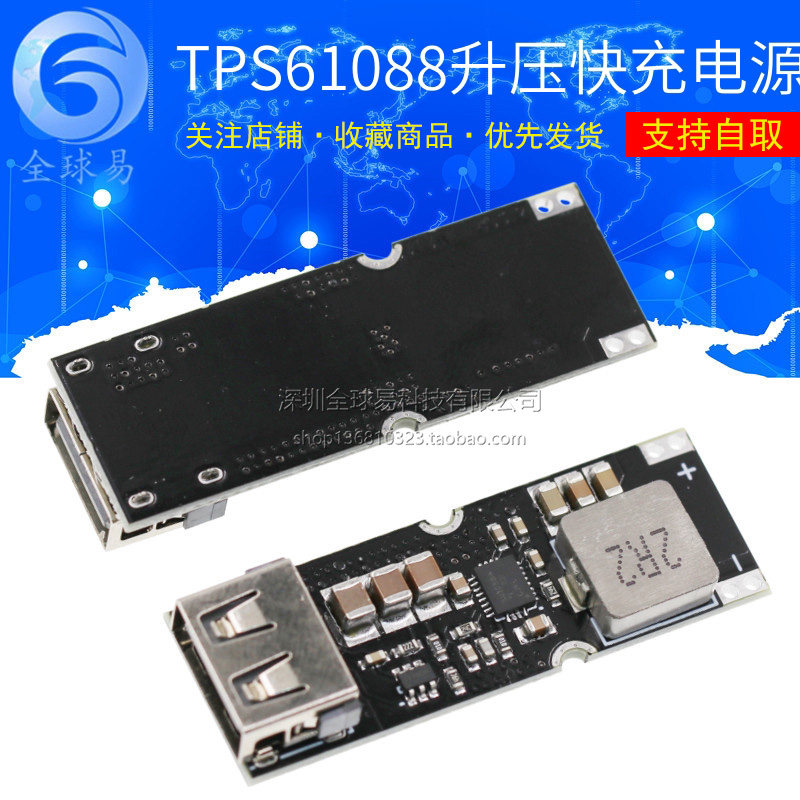

  • 1 X TPS61088 Модуль быстрого заряда Boost Fast Charge
