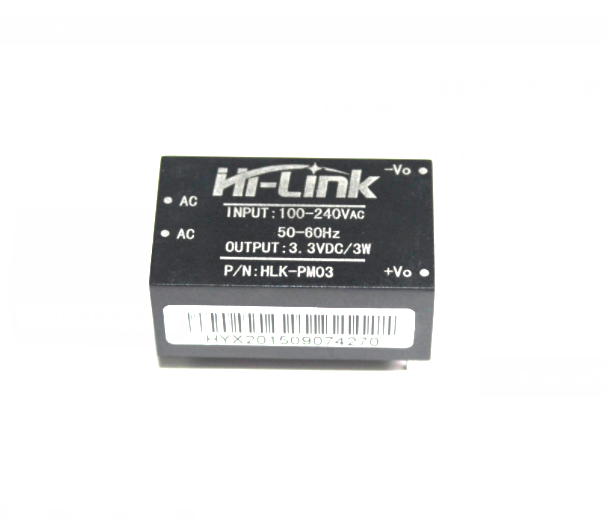

DC, блок питания, модуль, умный переключатель, 220v, 3v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1.Особенности продукта:
1.удовлетворитьUL,CEзапрос,
2.Хола,Ультра маленький
2．Полное входное напряжение (90~264VacПолем
3． Низкая пульсация,Низкийшум
4． Функция защиты от короткого замыкания при перегрузке на выходе
5． Высокая эффективность и высокая плотность мощности
6． Дизайн продукта соответствуетEMCи требования к испытаниям на безопасность
7． Низкое энергопотребление, экологичность и экологичность, потери без нагрузки<0.1W
8..Старение нагрузки и тестирование
9..1Годовой гарантийный срок качества
2. Условия окружающей среды
элементНазвание предмета | Технический индикатор | одинБит |
Рабочая Температура | -20—+60 | ℃ |
Температура хранения | -40—+80 | ℃ |
Относительная влажность | 5-95 | % |
Метод отвода тепла | естественное охлаждение |
|
атмосферное давление | 80—106 | Kpa |
высота | ≤2000 | m |
вибрация | Коэффициент вибрации10~500Гц, 2G10мин/1цикл, 60мин по осям X,Y,Z |
|
3. Электрические характеристики
3.1.Входные характеристики(проверено при комнатной температуре).
элементНазвание предмета | Технические требования | одинБит | ПодготовитьПримечание |
Номинальное входное напряжение | 100-240 | VAc |
|
Диапазон входного напряжения | 90-264 | VAc |
|
Входной ток | ≤0,2 | A |
|
Входной импульсный ток | Предметы≤10 | A |
|
Входное напряжение | ≤270 | VAc |
|
Введите мягкий старт | ≤50 | mS |
|
входное низкое напряжениеэффективность | Vin=110VAc, выходная полная нагрузка ≥ 69 | % |
|
входное высокое напряжениеэффективность | Vin=220VAc, выходная полная нагрузка ≥70 | % |
|
долгосрочная надежность | Наработка на отказ≥100 000 | h |
|
3.2.1.Выходные характеристики (3.3V/1000mA) | |||
Название проекта | Технические требования | одинБит | ПодготовитьПримечание |
Номинальное выходное напряжение холостого хода | 3.3±0.1 | VDc |
|
Номинальное выходное напряжение при полной нагрузке | 3.3±0.2 | VDc |
|
кратковременный выходной ток | ≥1200 | mA |
|
Выходной ток длительного времени | ≥1000 | mA |
|
регулирование напряжения | ±0.2 | % |
|
регулирование нагрузки | ±0.5 | % |
|
Выходные пульсации и шум (mVp-p) | ≤70 Номинальное входное напряжение, выход при полной нагрузке. Используйте осциллограф с полосой пропускания 20 МГц, Подключите конденсаторы емкостью 10 мкФ и 0,1 мкФ к стороне нагрузки для тестирования. | mV |
|
Амплитуда перерегулирования коммутационной машины | (Номинальное входное напряжение,Добавьте 10 к результату%нагрузка)≤5 | %VO |
|
Защита от перегрузки по току на выходе | 150-200% выходной нагрузки | A |
|
Короткая защита | Он напрямую замыкается на короткое замыкание во время нормального выхода и автоматически возобновляет нормальную работу после устранения короткого замыкания. |
| Никаких повреждений всей машины |
4.Функции безопасности:
4.1Конструкция продукта соответствует требованиям сертификации безопасности UL и CE.
4.2Безопасность и электромагнитная совместимость
Конструкция входного конца принимаетULАутентификация0.5Aстрахование;
PCBПлата изготовлена из двусторонней медной фольги, огнестойкость материала составляет94-V0сорт;
соответствует стандартам безопасностиUL1012,EN60950,UL60950
Напряжение изоляцииI/P-O/P:2500VAC
Изоляционное сопротивлениеI/P-O/P>100M Ohms/500VDC 25℃70% RH
Кондуктивное и излучаемое соответствиеEN55011, EN55022 (CISPR22)
электростатический разрядIEC/EN 61000-4-2 level 4 8kV/15kV
Устойчивость к радиочастотному излучениюIEC/EN 61000-4-3Подробности см. в примечаниях к применению.
4.3Конструкция безопасности при повышении температуры
При нормальной температуре повышение температуры на внутренних поверхностях питающего конденсатора, основного преобразователя и т.п. не превышает90℃Предметы
Повышение температуры поверхности оболочки не превышает60℃Предметы
5. Маркировка, упаковка, транспортировка и хранение.
5.1 Логотип
5.1.1 Логотип продукта
На соответствующем месте продукта имеется логотип, а его содержание соответствует национальным стандартам и отраслевым стандартам.
5.1.2 Маркировка упаковки
На упаковочной коробке продукта указано название производителя, адрес, почтовый индекс, модель продукта, год, месяц и день изготовления;
Он отмечен транспортировочными знаками, такими как «вверх», «влагонепроницаемость» и «обращаться осторожно». Все знаки соответствуют нормам GB 191.
5.2 Упаковка
Продукция упаковывается отдельно в специальные блистерные коробки, которые имеют антивибрационную функцию и соответствуют нормам GB 3873.
5.3 ТранспортУпакованную продукцию можно транспортировать любыми видами транспорта. При транспортировке должны быть навесы, не должно быть сильных вибраций, ударов и т.п.
5.4.ХранилищеХранение продукции должно соответствовать требованиям GB 3873.
