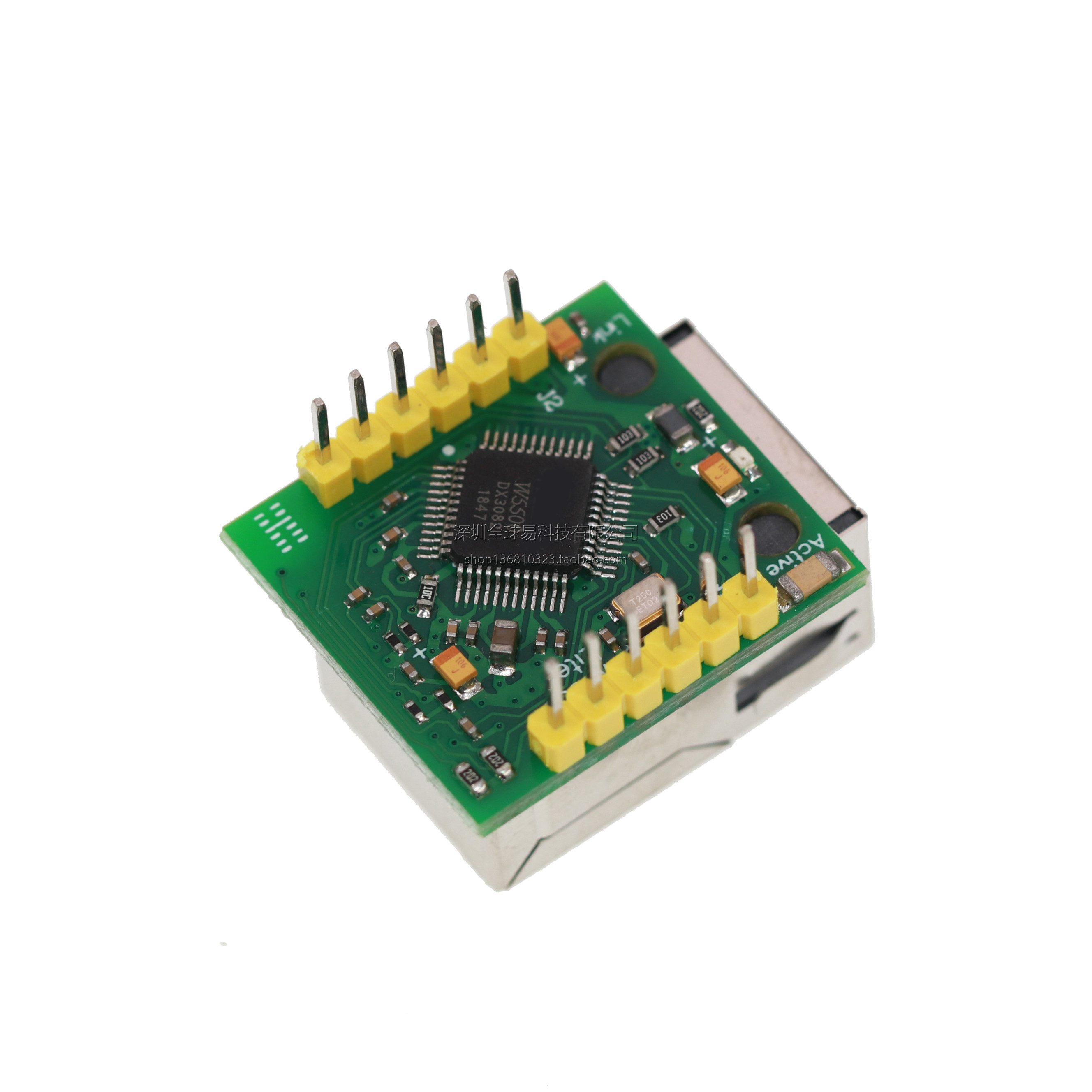

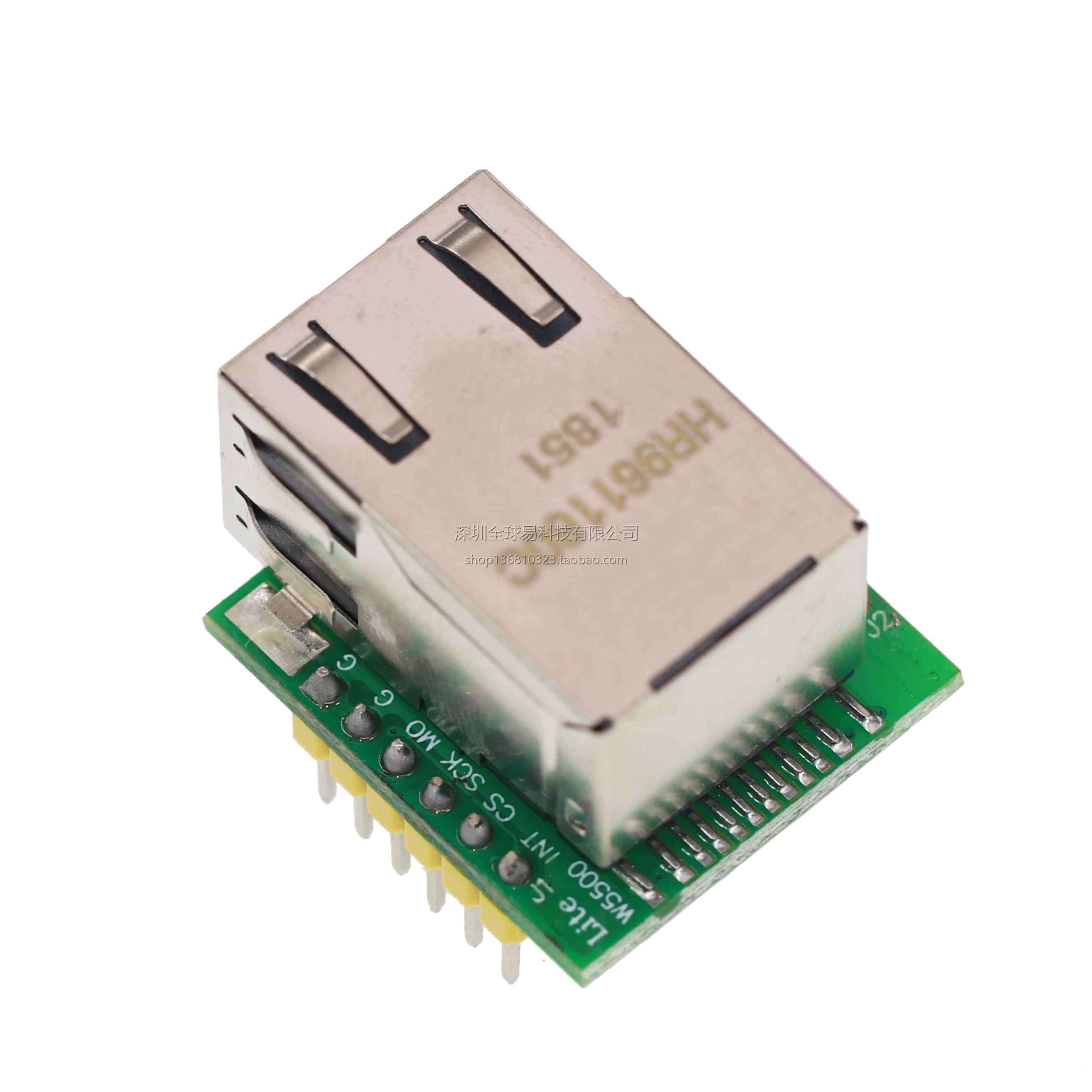

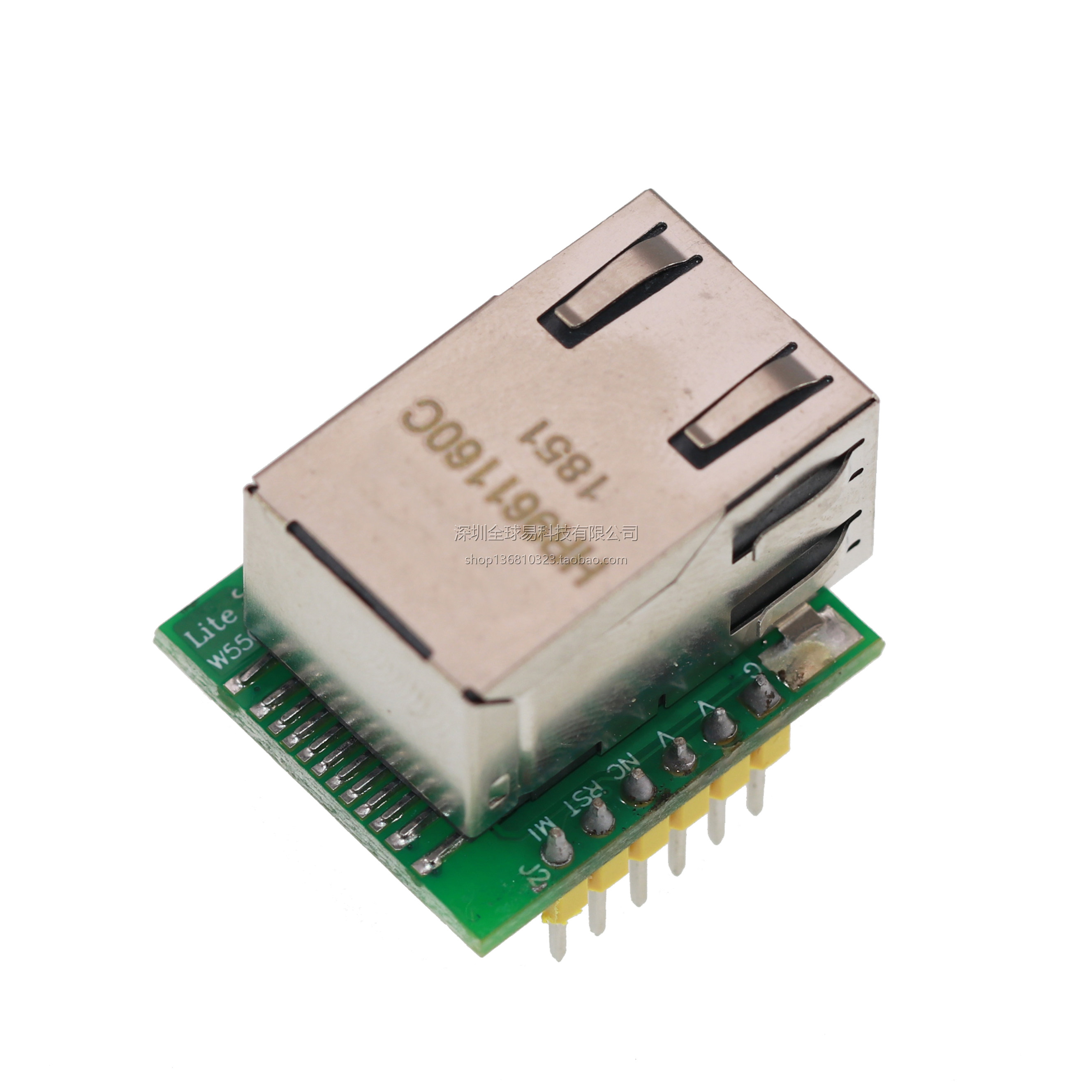

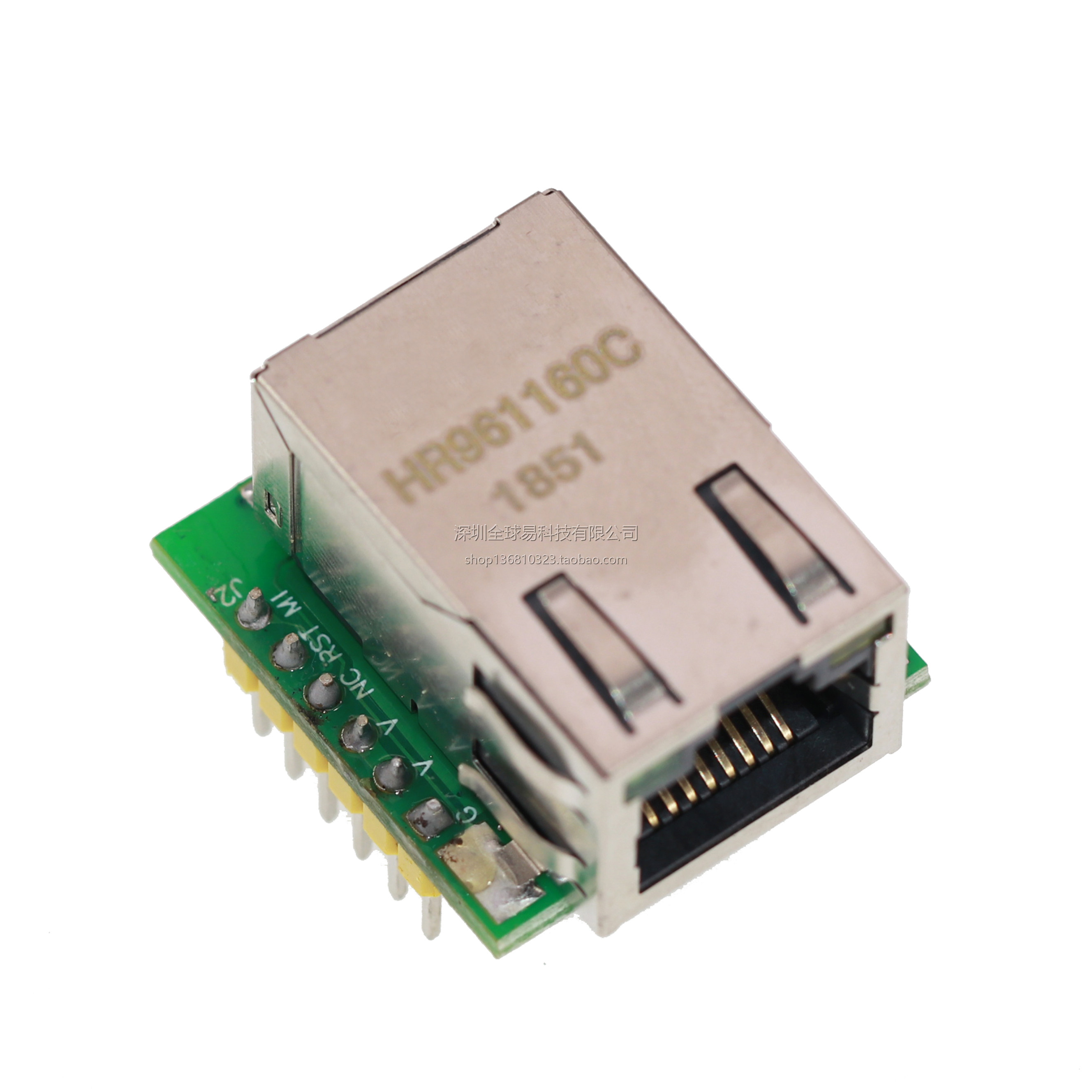

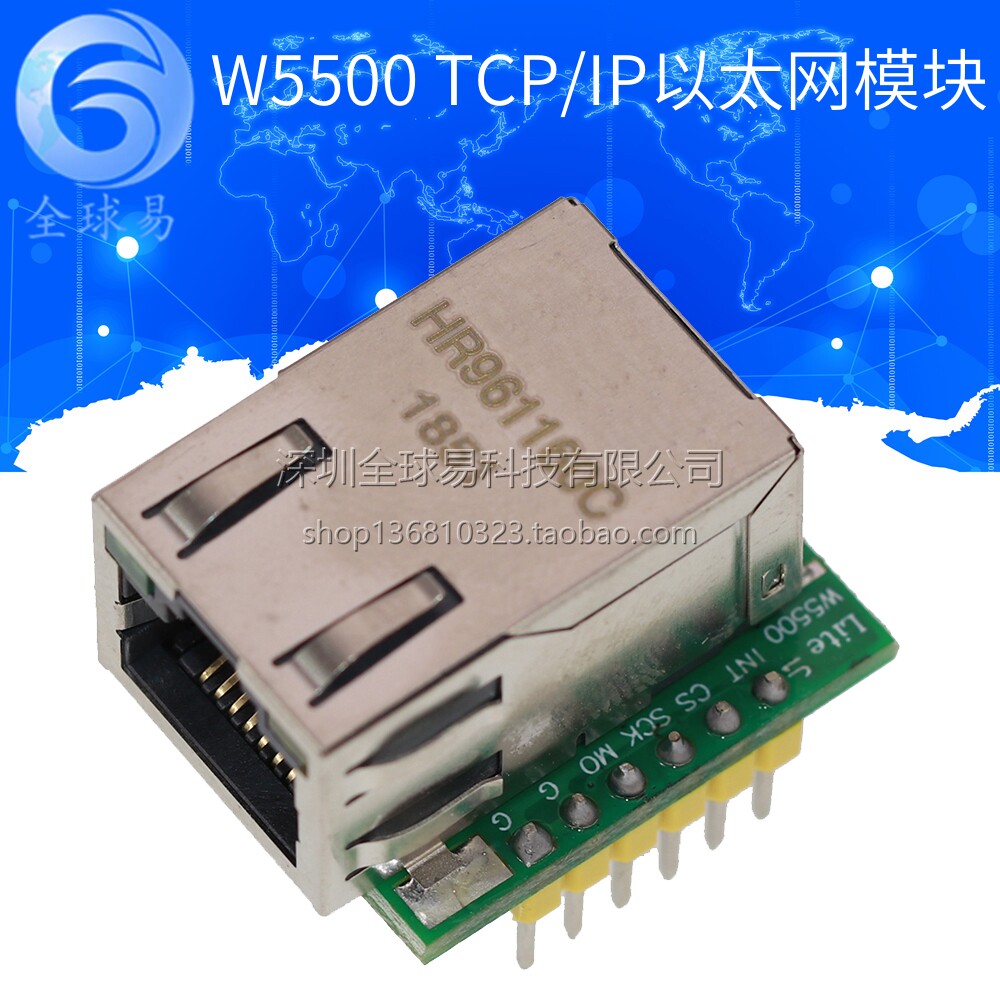

Модуль W5500 Модуль TCP/IP Ethernet, совместимый с WIZ820io RC5 IoT SUNLEPHANT

Цена: 349руб.    (¥16.5)
Артикул: 581495556232
Доставка по Китаю (НЕ включена в цену):
96 руб. (¥4.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:全球易创客空间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.9584руб.
¥2.7158руб.
¥3.3671руб.
¥10.38220руб.
  • Информация о товаре
  • Фотографии

Уважаемый, чтобы обеспечить последнюю информацию, продукт не оснащен компакт -диском, пожалуйста, переместите официальный веб -сайт, чтобы загрузить информацию, адрес загрузки информации о продукте.:usr.cn/Product/98.html(Скопируйте, чтобы открыть в браузере, нажмите“Скачать”Полем

USR-ES1 встроен в чип Wiznet W5500, который использует аппаратные логические вентили для реализации транспортного уровня и сетевого уровня стека протоколов TCP/IP (таких как TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE и другие протоколы), а также объединяет уровень маршрутизации данных, физический уровень и 32 КБ встроенной оперативной памяти в качестве кэша приемопередатчика данных. Основной микросхеме управления хост-компьютера необходимо выполнять только задачи обработки управляющей информации прикладного уровня TCP/IP. Это значительно снижает нагрузку на главный компьютер при копировании данных, обработке протоколов и обработке прерываний, а также улучшает использование и надежность системы.

Во время операции пользователи могут использовать W5500 в качестве периферийной оперативной памяти MCU, что очень просто.Внешний интерфейс W5500 представляет собой универсальный SPI высотой 80 МГц для различных платформ для расширения решения Ethernet с высоким скоростью.Состояние автоматического светодиода автоматического переговоров показывает, что скорость интерфейса SPI является быстрой и стабильной.

Размер и штифт совместимы с официальным модулем Wiznet Wiz820IO

Примечание. Этот модуль не является модулем прозрачной передачи SPI в Ethernet и требует использования внешнего микроконтроллера. Пользователям необходимо понять, как использовать чип W5500.

Функции:

  1. 80 МГц высотой скорость SPI интерфейс
  2. Встроенный аппаратный стек протоколов TCPIP избавляет пользователей от необходимости осваивать сложные знания сетевых протоколов.
  3. Поддержка до 8 подключений
  4. Поддержка TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPOE Protocol
  5. Интегрированный уровень маршрутизации данных и физический уровень
  6. Поддержать пробуждение потери мощности
  7. Поддержка интерфейса последовательного интерфейса с высокой скоростью (режим SPI 0 ~ 3)
  8. Внутренние 32 -километровые байты
  9. Встроенный 10baset/100basetx Ethernet Physical Layer (PHY)
  10. Поддержка автоматических переговоров (10/100 на основе полной двойной работы/полудажного работы)
  11. Не поддерживайте IP -осколки
  12. 3,3 В.
  13. Отображение состояния светодиода (полная двойная работа/полуавчарка -Work, сетевое соединение, скорость сети, состояние активности)
  14. Небольшие корпусы, что удобно для встроенных применений
  15. Предоставьте рутину применения C

Особенности продукта:



  1. Метод источника питания: 3,3 В.
  2. Форма интерфейса управления: Уровень TTL 3,3 В, интерфейс SPI; 2*Игла с одной -мощностью
  3. Размер печатной платы (мм): 23 * 25 мм
  4. Механический размер (длина * ширина * высота): 28,5 * 23 * 24 мм
