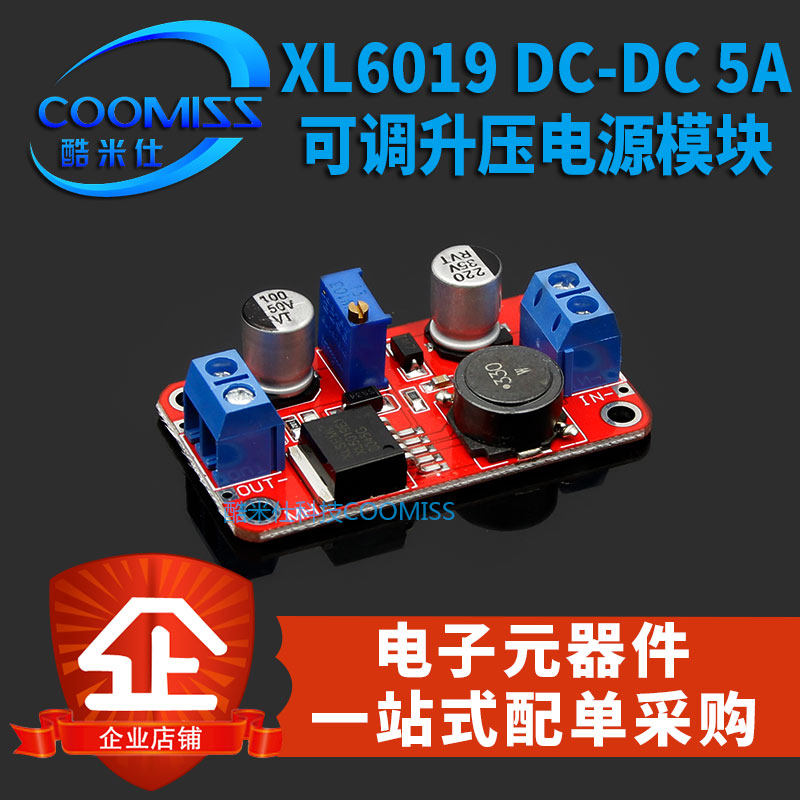

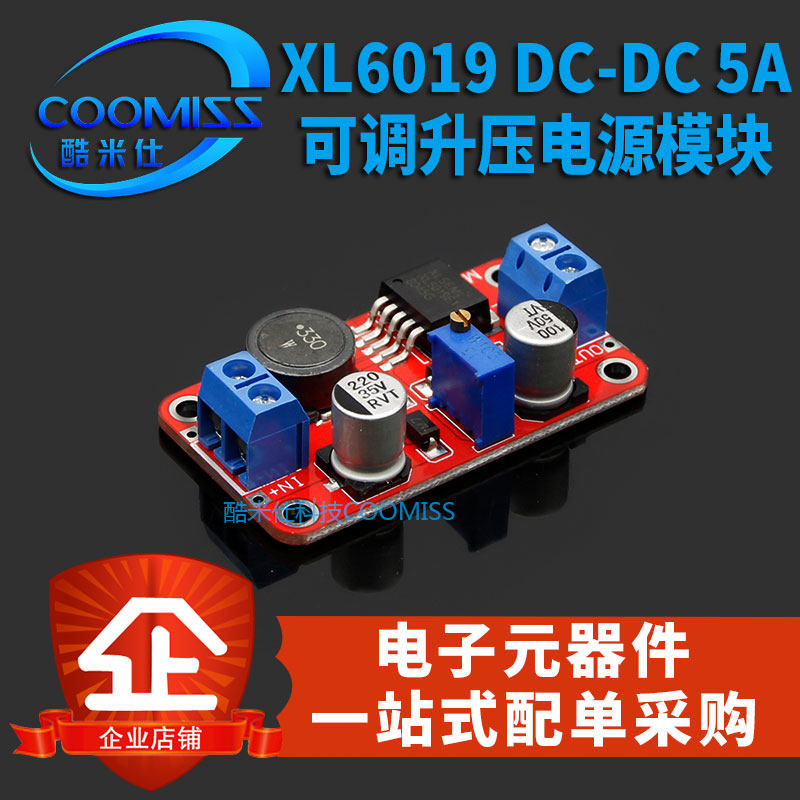

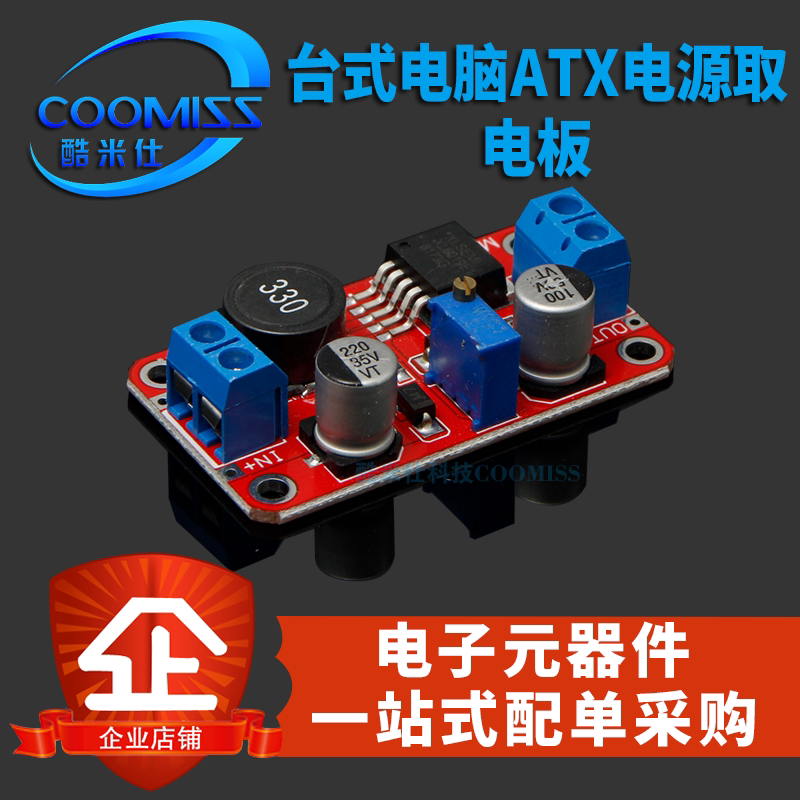

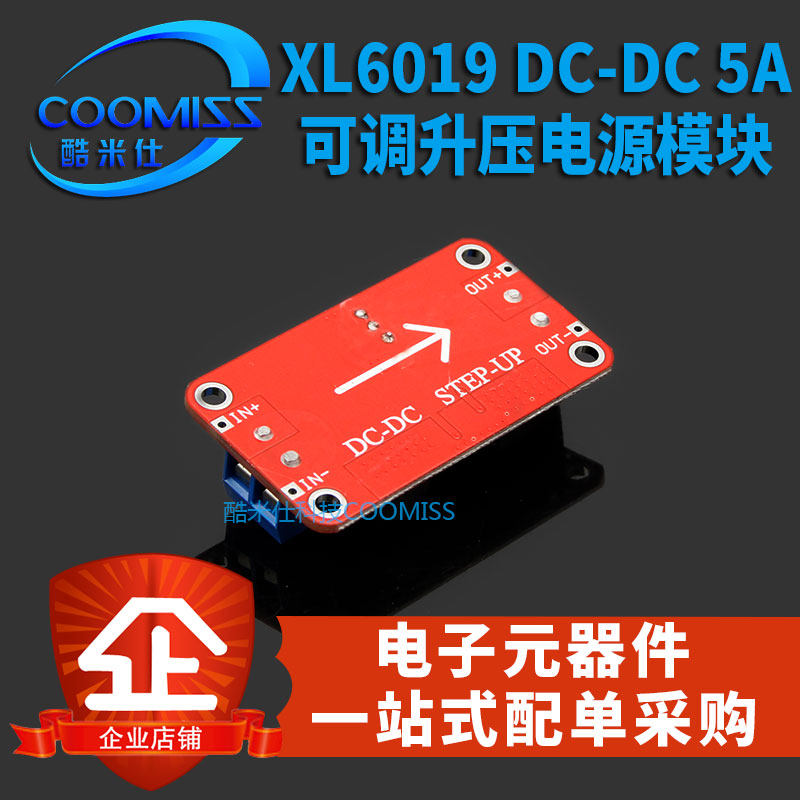

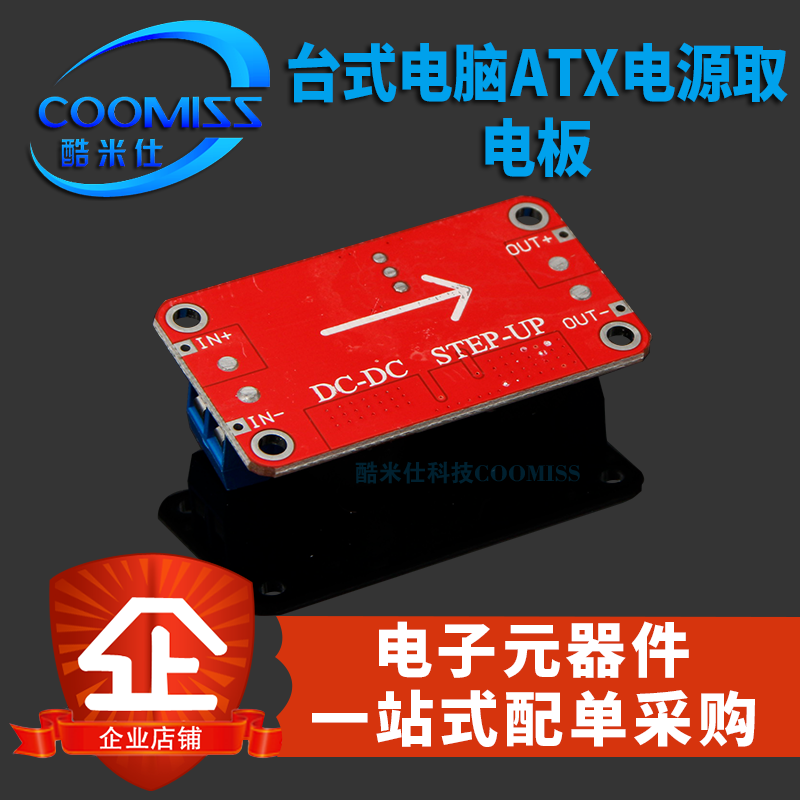

XL6019DC-DC5A Ток мощный мощный модуль питания Super XL6009 LM2577 Обновленная версия
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 |
 |
Скопируйте справочные материалы продукта ниже, чтобы получить:
https://pan.baidu.com/s/1-f9u-hVtt05aLXvNJuIgmQ
Функции:
1. Применяет традиционную топологию BOOST, полностью интегрированное решение с выходным напряжением постоянного напряжения, встроенный полевой МОП-транзистор, меньшее количество периферийных компонентов и низкую стоимость системы;
2. Введите широкий диапазон напряжения, входное напряжение может достигать 35 В;
3. Выходное напряжение может быть отрегулировано, и оно может поддерживать до 40 В;
4. Встроенный -в защите температуры, защита от перегрузки полной защиты от надежности, высокая надежность;
5. Эффективность преобразования системы может достигать более 90%, что удобно для тепловой конструкции;
6. до 263-5L Стандартная упаковка, подходящая для повышения приложений в течение 30 Вт.
Использование модуля:
1. Введите источник питания (3-35 В), индикатор питания включен, и модуль работает нормально.
2. Отрегулируйте синюю ручку потенциометра (обычно поворачивая напряжение часовой стрелки, вращая напряжение по часовой стрелке) и используйте мультиметр, чтобы контролировать выходное напряжение, чтобы достичь необходимого напряжения.
Параметры продукта:
Характеристики модели: повышающий модуль XL6019
Характер модуля: неизолированное усиление (BOOST)
Метод выпрямления: не -синхронное исправление
Диапазон входного сигнала: предельное значение: 3–40 В, рекомендуемое значение 3–35 В.
Выходной диапазон: предельное значение: 5–45 В, рекомендуемое значение 5–40 В (с помощью вращающегося потенциометра).
Входной ток: предельное значение: 0–5 А, рекомендуемое значение 0–3 А.
Эффективность преобразования: до 94%
Частота переключения: 220 кГц, технология импульсного источника питания второго поколения.
Выходная волна: менее 100 мВ
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Рабочая температура: Предельное значение: -40°C~+150*C, рекомендуемое значение. 20°C~+85°C
Защита от обратного подключения: защита от обратного подключения на входе 40 В.
Размер: 50мм*28мм*13мм
