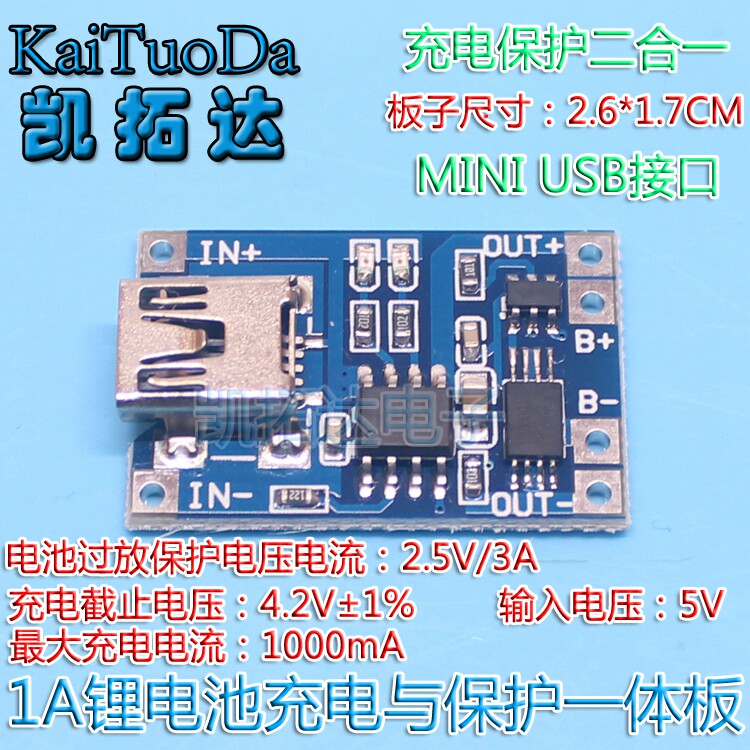

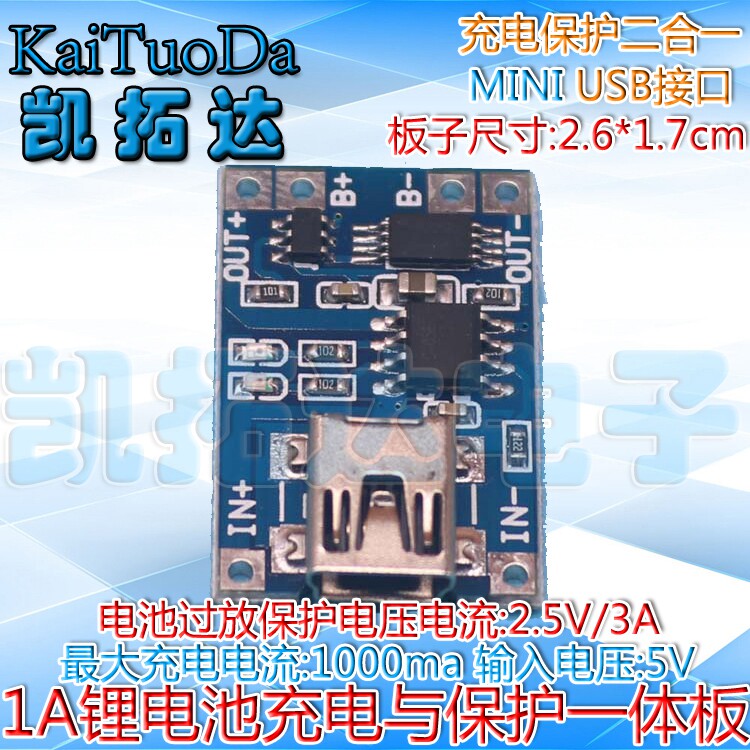

Защитные литиевые батарейки с зарядкой, защитный модуль, 1A

Цена: 53руб.    (¥2.5)
Артикул: 567489705508

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:万日万达怡轻奢简单高生活
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2886 086руб.
¥167935 142руб.
¥79916 787руб.
¥2595 473руб.
  • Информация о товаре
  • Фотографии

Плакат по рекламным акциям

【Kitian Electronics】

Функции и параметры модуля:

Вход заканчиваетсяMINI USBМать сиденье, вы можете использовать зарядное устройство для мобильного телефона напрямую, чтобы зарядить литийную батарею,

И по -прежнему сохранить точку сварки подключения входного напряжения, которая может быть очень удобнойDIY

Входное напряжение:5V

Зарядное напряжение -напряжение:4.2V±1%
Максимальный ток зарядки:1000mA

Защитное напряжение аккумулятора с надписью:2.5V

Защита от перерыва аккумулятора:3A

Размер доски:2.6*1.7CM

Он может быть использован для зарядки и защиты от сброса литийных аккумуляторов, таких как 18650, полимеры, такие как 3,6,7 В и т. Д., И одно или более параллельное соединение

---

Инструкции:

Примечание. Когда вы подключитесь к батарее в первый раз, это можетOUT+иOUT-Там нет выходного выходного сигнала между между ними, а затем доступом5VНапряжение может активировать защитную цепь, батарея отB+ B-Если вы откроете его коротко, а затем подключитесь, вам также необходимо зарядить питание для активации защитной схемы.При использовании зарядного устройства для мобильного телефона для ввода будьте осторожны, чтобы зарядное устройство было в состоянии выводить1AИли для вышесказанного, в противном случае он не может заряжать нормально

MINI USBМесто матери и рядом с ними+ -Прокладка - это терминал ввода мощности, доступ5VНапряжение.B+Положительный полюс литийной батареи,B-Подключите отрицательный электрод литийной батареи.OUT+иOUT-Нагрузка подключения, такая как положительный и отрицательный электрод или другие нагрузки мобильной платы Booster.

Забрать батареюB+ B-, Вставьте зарядное устройство для мобильного телефона вUSBМать -сиденье, красный свет включен, зеленый свет полон.

Текущая корректировка

RPROG (k)

IBAT(mA)

30

50

20

70

10

130

5

250

4

300

3

400

2

580

1.66

690

1.5

780

1.33

900

1.2

1000

Модуль приложений
Этот модуль используется для отдельных литийных батарей или нескольких параллельных литийных батарей, а порт зарядки можно взять из USB.

Инструкции/меры предосторожности

1.Текущий счетчик тестового тока может быть подключен только на входном конце 5 В зарядной платы.


2.Лучший ток зарядки составляет 0,37 ° С от батареи, что в 0,37 раза превышает емкость.Эффект слишком быстрой скорости зарядки плохой, а напряжение батареи падает больше!
3.Провод подключения зарядки не может быть слишком длинным.Таким образом, сопротивление подключению большое.Если он слишком тонкий, напряжение батареи закончилось.
4.Лучше всего связаться с батареей.В противном случае будет много напряжения батареи.
5.Если входное напряжение 5 В высокое, например, 5,2 или даже 5,5, это приведет к тому, что ток зарядки составляет менее 1000 мА, что является нормальным.Напряжение высокое, отопление чипа автоматически уменьшит ток зарядки, а чип не будет разрушен.Для чипа нормально нагреться около 60 градусов на работе.В конце концов, ток зарядки большой.
6.Входное обратное соединение не влияет на чип, но выходная (аккумуляторная сторона) анти -кондиционирование сожжет чип, пожалуйста, обратите внимание.
