Защитные литиевые батарейки с зарядкой, модуль, 1A, 2 в 1

Цена: 13руб.    (¥0.6)
Артикул: 559265909493

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市泰尔电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.286руб.
¥0.184руб.
¥9.9210руб.
¥ 0.32 0.276руб.
  • Информация о товаре
  • Фотографии

Характеристики и параметры модуля:





Вход заканчиваетсяMINI USBМать сиденье, вы можете использовать зарядное устройство для мобильного телефона, чтобы сделать вход в литийную батарею

Заряжать,И по -прежнему сохранить точку сварки подключения входного напряжения, которая может быть очень удобнойDIY

Входное напряжение:5V

Зарядное напряжение -напряжение:4.2V±1%

Максимальный ток зарядки:1000mA

Защитное напряжение аккумулятора с надписью:2.5V

Защита от перерыва аккумулятора:3A

Размер доски:2.6*1.7CM

Можно использовать для напряжения как3.6 3.7VПодожди18650Зарядка и защита от сброса литиевых батарей, таких как полимеры,

Единственное или более параллельное соединение также может быть использовано.





Инструкции:

Примечание. Когда вы подключитесь к батарее в первый раз, это можетOUT+иOUT-Нет выходного выходного сигнала,

Доступ в это время5VНапряжение может активировать защитную цепь, батарея отB+ B-

Если вы откроете его коротко, а затем подключитесь, вам также необходимо зарядить питание для активации защитной схемы.Используйте свой мобильный телефон

Когда зарядное устройство вводится, будьте осторожны, чтобы зарядное устройство было в состоянии вывозить1AИли или выше, в противном случае

Можно ли заряжаться обычно

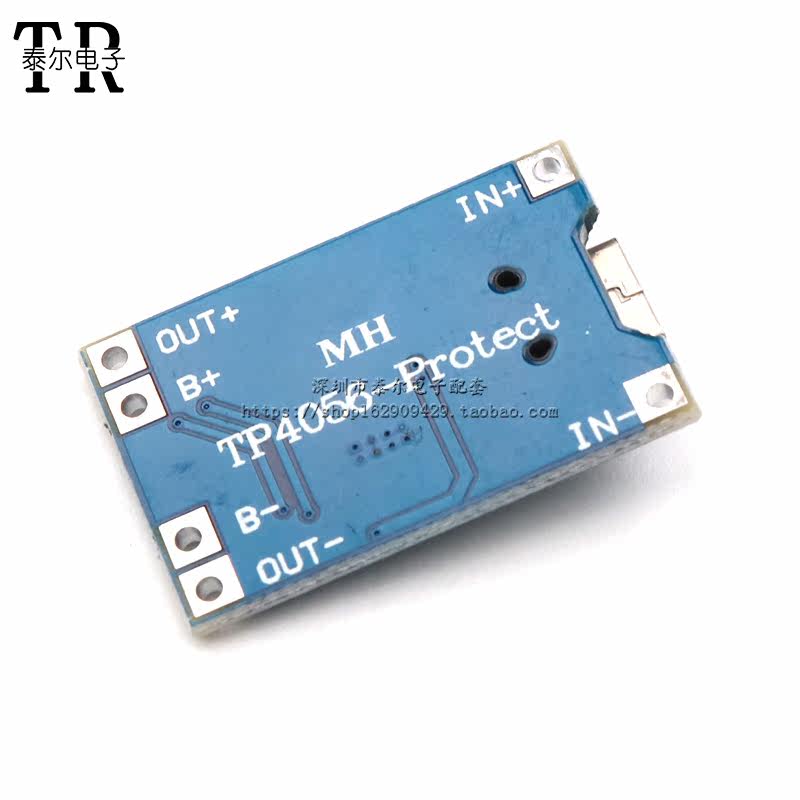

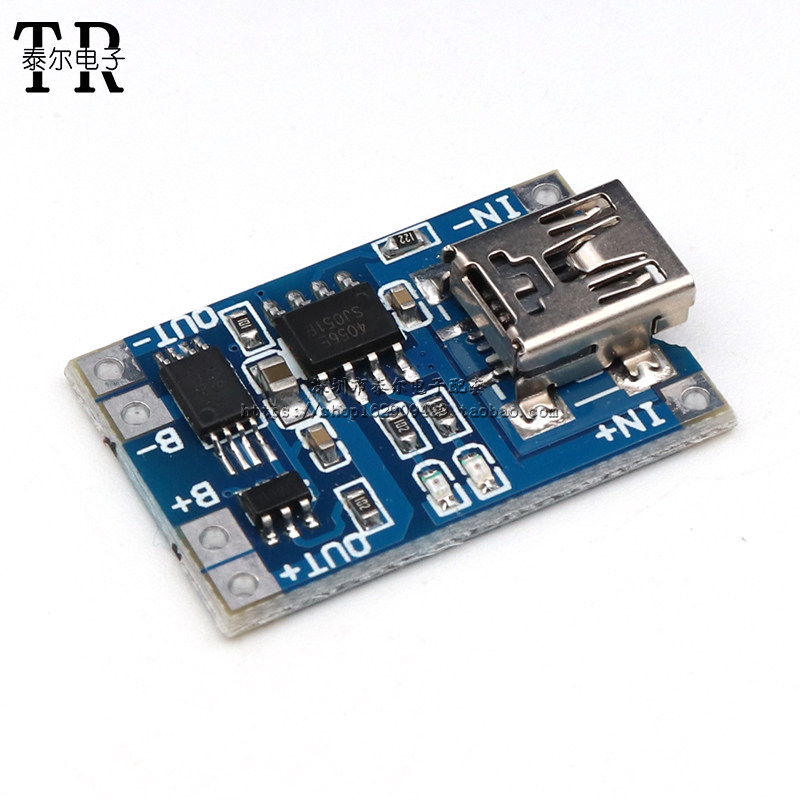

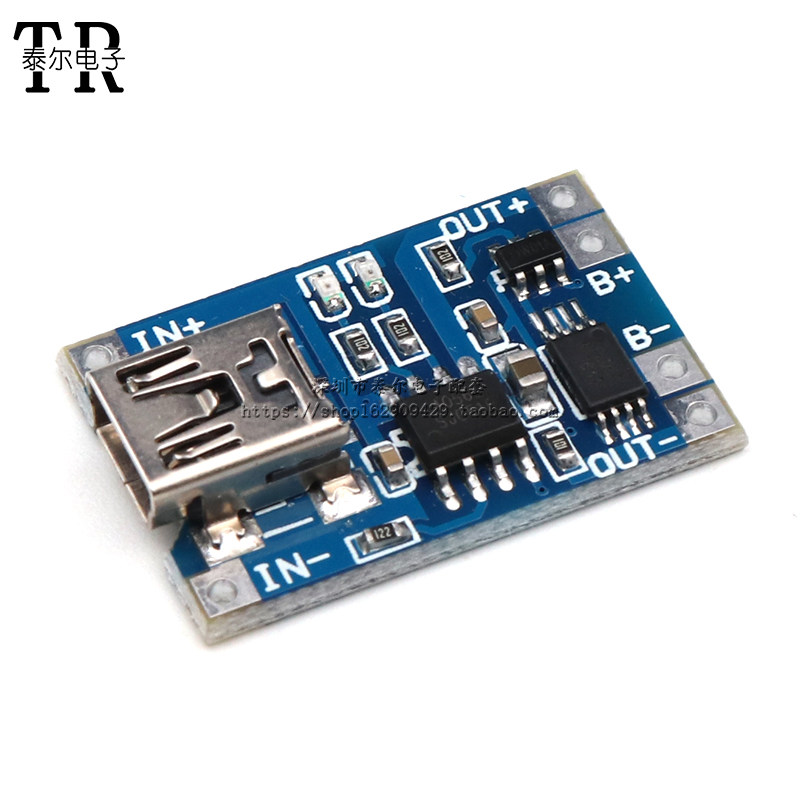

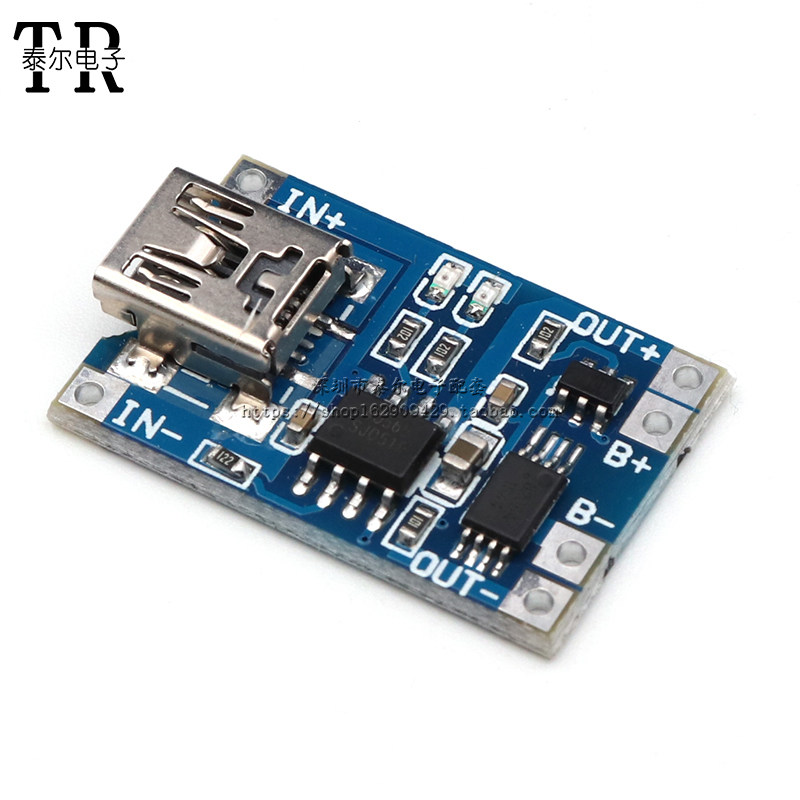

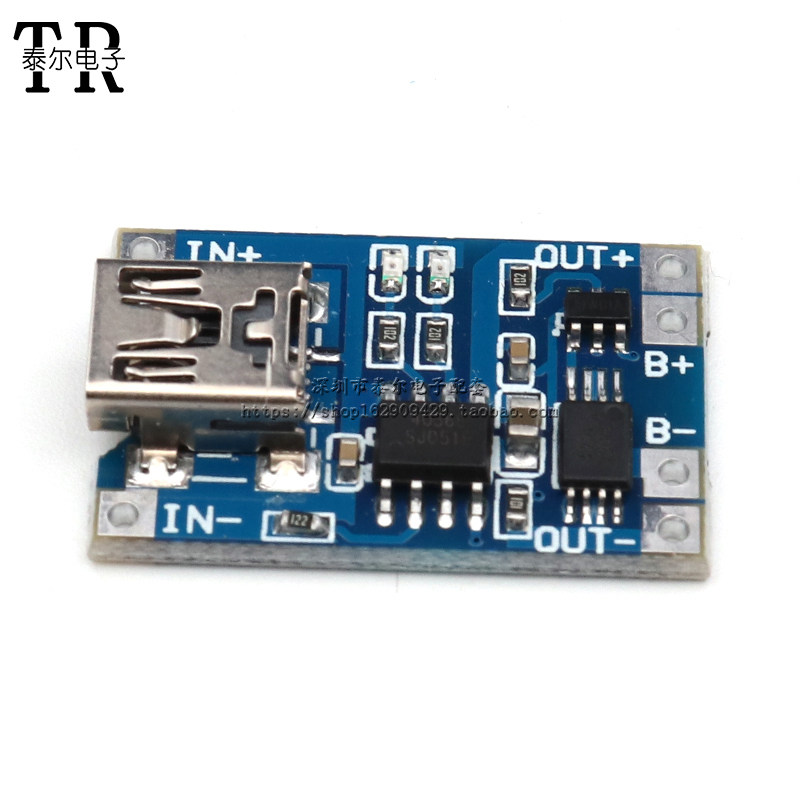

MINI USBМесто матери и рядом с ними+ - Прокладка - это терминал ввода мощности, доступ5VНапряжение.

B+ Положительный полюс литийной батареи,B-Подключите отрицательный электрод литийной батареи.OUT+иOUT-Введите нагрузку,

Например, подключитесь к положительным и отрицательным электродам бустерной платы или других нагрузок.

Забрать батареюB+ B-, Вставьте зарядное устройство для мобильного телефона вUSBМать место, красный свет включен

Зарядка, зеленые огни заполнены.

Текущая корректировка



RPROG (k)

IBAT  (mA)

30

50

20

70

10

130

5

250

4

300

3

400

2

580

1.66

690

1.5

780

1.33

900

1.2

1000



Модуль приложений

Этот модуль используется для одной литийной батареи или нескольких параллельных литийных аккумуляторов.USBЭлектричество.

Инструкции по использованию/Меры предосторожности

1.Текущий счетчик тестового тока может быть подключен только в плате зарядки5VВведите конец.
2.Ток зарядки лучше всего подходит для батареи0.37CЭто емкость0.37Раз, например1000mAHЗарядка аккумулятора400Достаточно.Эффект слишком быстрой скорости зарядки плохой, а напряжение батареи падает больше!
3.Провод подключения зарядки не может быть слишком длинным.Таким образом, сопротивление подключению большое.Если он слишком тонкий, напряжение батареи закончилось.
4.Лучше всего связаться с батареей.В противном случае будет много напряжения батареи.
5.если5VВходное напряжение высокое, например5.2даже5.5, Вызовет недостаточный зарядный ток1000mAЭто нормально.Напряжение высокое, отопление чипа автоматически уменьшит ток зарядки, а чип не будет разрушен.Чип на работе60Нагревание вокруг и справа нормально.В конце концов, ток зарядки большой.
6.Входное обратное соединение не влияет на чип, но выходная (аккумуляторная сторона) анти -кондиционирование сожжет чип, пожалуйста, обратите внимание.





Список доставки:

Модуль зарядки, показанный на рисунке1индивидуальный

.............
