SI4432 Беспроводной серийный порт модуль 433 МГц беспроводной последовательный порт 433/беспроводной 232/прозрачность UART

Цена: 529руб.    (¥25)
Артикул: 556958590867

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
  • Информация о товаре
  • Фотографии

51 Однопроизводительная плата по разработке микрокомпьютеров STC89C52 Минимальная система C51 Экспериментальное программирование программирования Smart Car Poard
￥32.80Был продан: 0
0-100 В.
￥15.50Был продан: 0
New Bluetooth 5.0 Dual Decoding Board mp3 Ape не -эрустративная музыка
￥8.50Был продан: 0
Менеджер супермагазина [сокровище]

ПовышениеДата деятельности: 2022-05-11 09: 43: 00-2022-05-18 09:43:00
Один заказ заполнен200Юань,
Бесплатная судоходная зона: Ляонинг, Джилин, Хейлонгццзян, Пекин, Тяньцзинь, Хэбэй, Шаньси, Шаньдун, Шанхай, Цзяньгсу, Анхуи, Чжэцзян, Цзянси, Хунан, Хенан, Гуанг, Гуанси, Хайнан, Фуцзянь Гуаджоу, Хенан, Гуандун, Гуанси, Хайнан, Фуцзянь Гиджоу, Хенан, Гуандун, Гуанси, Хайнан, Фуцзянь Гидж.

Модуль связи беспроводного последовательного порта 433 МГц



Внедрение продукции:

XL01-232AP1-это беспроводная передача для интерфейса UART, который может работать в общедоступной частотной полосе частоты 433 МГц.Он может соответствовать европейскому ETSI (EN300-220-1 и EN301-439-3), для удовлетворения требований беспроводного контроля, и не нужно подавать заявку на получение лицензий на использование частоты.
Этот модуль предназначен для беспроводной связи между различными последовательными устройствами, такими как компьютеры, однопроизводительные микрокомпьютеры, различные серийные порты машин и оборудования и т. Д., Которые можно обновить до беспроводных связей непосредственно на исходном подключении и гибкий.
Различные параметры XL01-232AP1, такие как: выходная мощность, серийная скорость, рабочая частота, идентификатор продукта и другие связанные параметры могут быть установлены программным обеспечением.
Большая часть 1000 метров передачи расстояния
Рабочая частота составляет 430-510 МГц (по умолчанию 433 МГц)
Должно быть установлен адрес передачи и прием модуля.
Серийная скорость 1,2K --- 115,2 кбит / с.
Формат данных 8N1, 8E1,8O1
Выходная мощность модуля может быть установлена ​​с 1 дБм /2 дБм /5 дБм /8 дБм /11 дБМ /14 дБМ /17 дБм /20 дБм
Скорость воздуха может быть установлена ​​на 0,5 тыс. 2,4 тыс. 10K 20K 40K 100K 150K 250K


Применение модуля XL01-232AP1
Умные семьи, домашние приложения и системы беспроводной зоны и системы безопасности;
Обработка управления, беспроводное соединение данных, удаленный тест, небольшая беспроводная сеть;
Мониторинг транспортных средств, антиэфт;
Беспроводное измерение, система управления доступом, передача сообщества, тепловой принтер;
Система сбора промышленных данных, сбор биологических сигналов, гидрологический мониторинг погоды;
Автомобиль четыре -колесный позиционирование и т. Д.


Параметры модуля:

Передающий ток



25mA@1dBm,45mA@14dBm,96mA@20dBm

Получение тока

22.5mA

Формат данных интерфейса

8N1/8E1/8O1

Уровень пользовательского интерфейса

TTL(Если вы даже компьютер и т. Д.232Пожалуйста, добавьте серийный порт уровня232Создать схему преобразования)

Рабочая Температура

-30℃~70℃

Работая влажность

10%~90%Относительно влажность, без конденсации



Размеры

17.5mm×36.5mm(Антенна)

Справочное расстояние

800m@0.5kbpsБеспроводная скорость



XL01-232AP1 Определение порта и схема схемы подключения

Трубка

определение

иллюстрировать

Уровень

Примечание

1

VCC

Источник питания

+5v

Первая квадратная площадка модуля

2

GND

Земля (отрицательная сила)

GND



3

TXD

Вывод данных модуля

(ВыборRXD)

TTL



4

RXD

Ввод данных модуля

(ВыборTXD)

TTL



5

SET

Низкий при настройке, обычно болтайтесь



При входе в режим настройки потяните этот порт минимум, а зеленый свет яркий в это время.

6

GND

земля

GND



7

NC





Не -кондиционирование







Компьютерный последовательный порт или устройство 232 необходимо добавить с цепью конверсии 232

Интерфейс конфигурации параметров модуля



В интерфейсе выше:
Com select: используется для выбора соответствующего Com -порта
Диапазон FREQ: выберите полосу рабочей частоты (модуль по умолчанию до 433).
Local ID   : Установите адрес модуля и по умолчанию заводов (4460).
Trage adr   : Установите адрес модуля целевого модуля, заводской по умолчанию (4460).
RF Rate   : Установите скорость беспроводной модуляции.
Power     : Установите выходную мощность модуля Фабрика по умолчанию (20 дБМ).
Uart Rate : Установите скорость последовательного порта       Завод по умолчанию (9,6 кбит / с)
Формат UART: установите формат последовательного порта       Завод по умолчанию (8n1)
После настройки соответствующих параметров нажмите правую (напишите), чтобы написать кнопку. В столбце «Читать параметр».
Будь то параметры конфигурации мощности всегда быть эффективными.

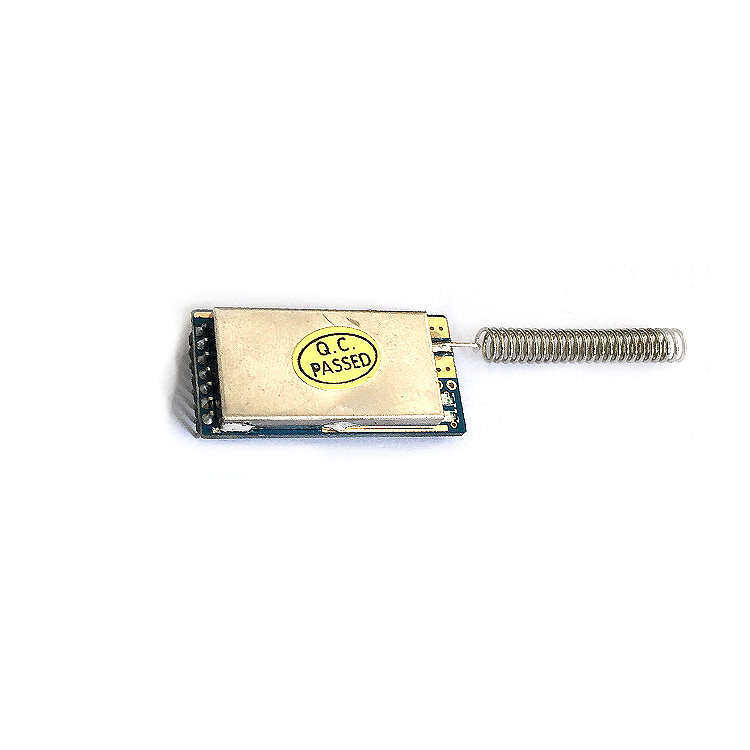

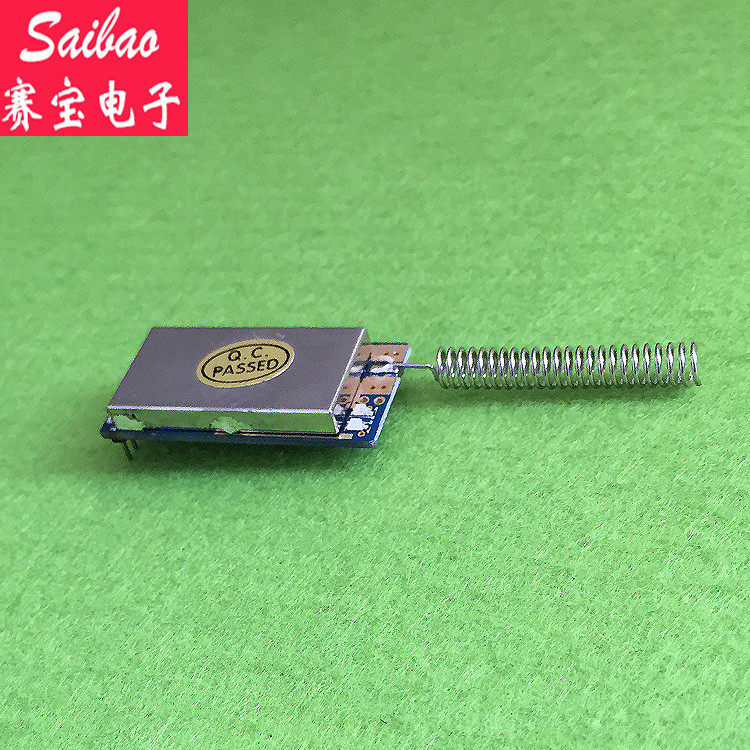

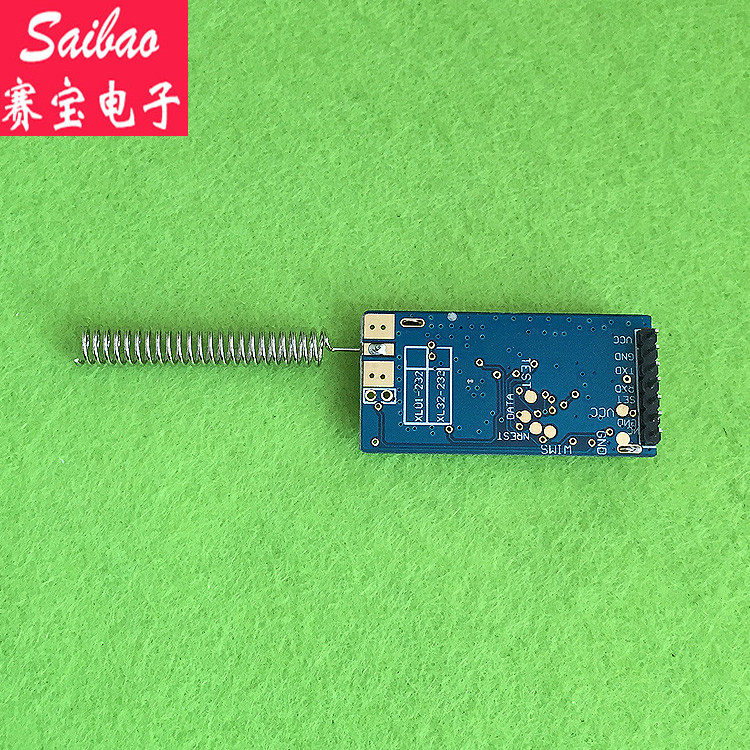

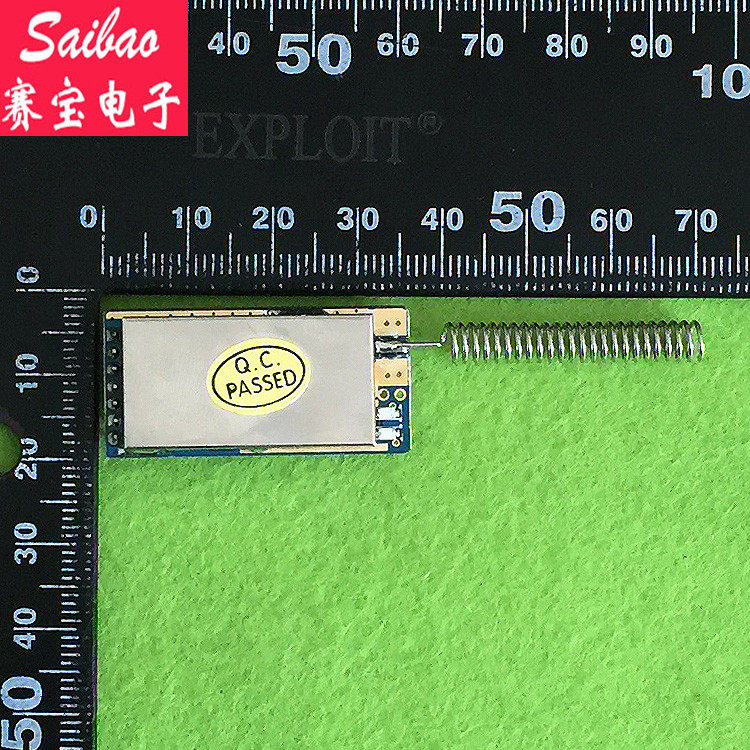

Реальная съемка:
