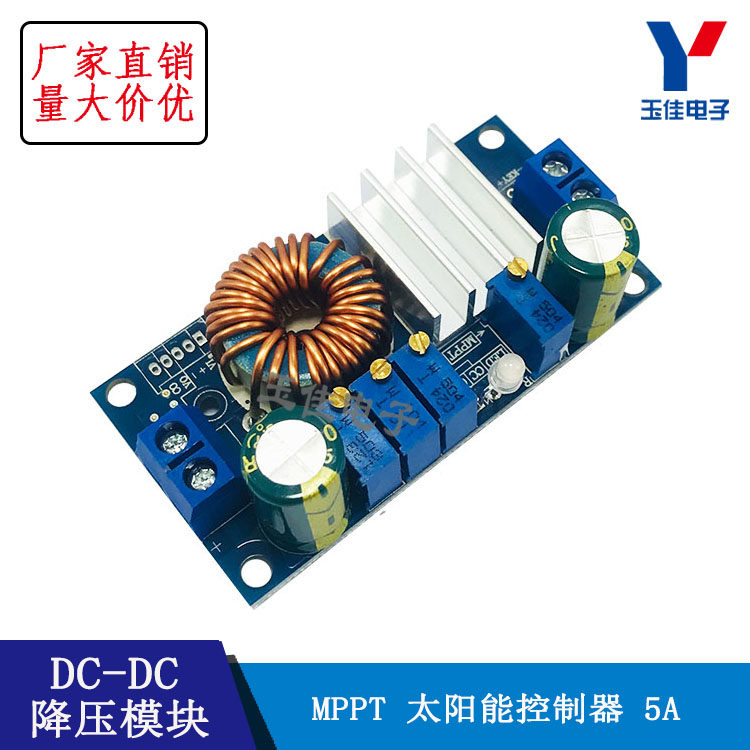

DC, контроллер на солнечной энергии, батарея, модуль с зарядкой, 5A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Параметры модуля:
- Название модуля: 5A против конвергенции конвергенции
- Природа модуля: не -изоляционный антигипертензивный модуль (доллар)
- Входное напряжение: 6-36V
- Выходное напряжение: 1,25-32 В. Непрерывная регулировка,
- Диапазон настроек напряжения MPPT: 6-36V
- Постоянный диапазон постоянного тока: 0,05-5A, рекомендуется длительный рабочий ток в пределах 3A
- Рэп. Вращение выходной
- Температура работы: -40 ~+85 градусов
- Рабочая частота: 180 кГц
- Эффективность конверсии: до 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
- Короткая защита цирки: да (установлен постоянный набор значений тока)
- Супер температурная защита: да (автоматически выключает выход после ультра -темупературы)
- Введите защиту против соединения: нет, (если вам нужно войти в строку диода)
- Выходная защита против anti -hirrigation: нет, анти -анти -диода должна быть добавлена, когда выход подключен к аккумулятору, в противном случае модуль будет сгорел!Помнить!
- Индикатор зарядки: красный свет яркий при зарядке, а зеленый свет полон, когда он заполнен.Метод обнаружения поворота является током.При использовании солнечных батарей для мощности ток зарядки солнечного часа также очень мал. Он ниже, чем ток поворотного стола, и он также включит зеленый свет, но в настоящее время он не полностью заполнен. Пожалуйста, обратите внимание на различать.Зарядный ток будет замечен более прямо с заряженной головой.
- Метод установки: 4 3 мм нити
- Метод проводки: проводная терминал (с выходом сварки с оболочкой) при входе выход
- Размер модуля: шириной 60 мм высотой 22 мм (исключая головку)
Примечание:
Обнаружение тока модуля представляет собой обнаружение с низким уровнем.
Область применения:
1. DIY -стабилизированный источник питания напряжения с постоянным током.
2. Питание на вашем электронном устройстве.
3. Установите напряжение зарядки и ток зарядки для различных батарей, настройки батареи в соответствии с различными батареями напряжения и емкости, с функциями индикатора зарядки для облегчения состояния зарядки.
4. Используйте солнечные батареи, чтобы питать мощность для зарядки различных батарей и для создания функций MPPT, что может улучшить ток зарядки более чем вдвое.Принесение постоянной функции тока может предотвратить зарядку аккумуляторов и эффективно защитить батарею.
5. Водить светодиоды с высокой мощностью, можно свободно заряжать и объединить,
6. В качестве источника питания питания питания для вашего мобильного телефона или различных цифровых продуктов. Если модуль не имеет выходного напряжения, сначала отрегулируйте установку MPPT по потенциометре по часовой стрелке до выхода напряжения.

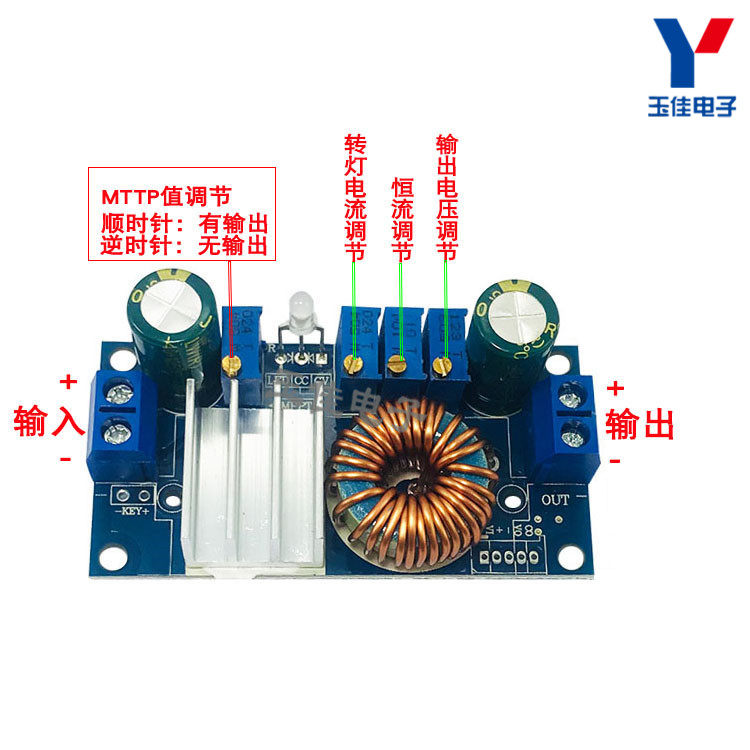

1,Установить выходное напряжение:Согласно значению напряжения зарядки аккумулятора, которую вы хотите заряжать, или значение напряжения светодиода, отрегулируйте потенциометр постоянного напряжения (CV), установите выходное напряжение на необходимое напряжение.(При обстоятельствах отсутствия нагрузки)
2. Установите текущие инструкции ротора:После установки выходного напряжения отрегулируйте потенциометр CC примерно на 20 кругов в течение времени и используйте многометровый вывод шестерни 20A с короткими шестернами, отрегулируйте потенциометр CC на ток, который необходимо включить, а затем отрегулируйте потенциометр поворотного стола. Зеленый свет.
3. Установите постоянное текущее значение:После регулировки тока мультиметровый ток 20A -тока все еще остается коротким выводом.(Когда выходной ток устанавливается в методе короткого цирки, фактический ток зарядки будет меньше, чем ток с коротким настройкой настройки, и должно быть избыточное напряжение для батареи. Если вы хотите установить точный ток зарядки. Пожалуйста, используйте аккумулятор, который будет включен на выход.
ПРИМЕЧАНИЕ. Напряжение постоянного тока выше 1,25 В, в противном случае функция постоянного тока не удастся.
4. Установите значение напряжения MPPT:
A. Методы, установленные на регулируемом источнике питания напряжения напряжения: отрегулируйте регулируемый источник питания напряжения напряжения к значению напряжения (например, 18 В), и выход не подключает нагрузку. Когда модуль имеет выходное напряжение, против часовой стрелки. MPPT MPPT против часовой стрелки MPPT против часовой стрелки является MPPT против часовой стрелки MPPT. Установите критическую точку потенциометра на выходное напряжение.
B. Используйте солнечные батареи для непосредственного установки: Введите солнечную панель напрямую, установите выходное напряжение с нагрузкой, немного света на солнечной пластине и выходной нагрузкой.Мультиметр измеряет выходное напряжение солнечной панели (вырезанная на входное отображение напряжения с помощью счетчика напряжения) и отрегулируют напряжение потенциометра MPPT до напряжения солнечной панели до максимального напряжения точки мощности.(Фактическое максимальное напряжение точки мощности солнечной панели будет ниже, чем номинальное напряжение.Вы также можете отрегулировать значение MPPT, измеряя выходной ток, потяните мультиметровую передачу тока между выходом и нагрузкой (переключатель на ток на ток дисплей) и отрегулировать потенциометр MPPT до тех пор, пока выходной ток до максимального значения.
Примечание:

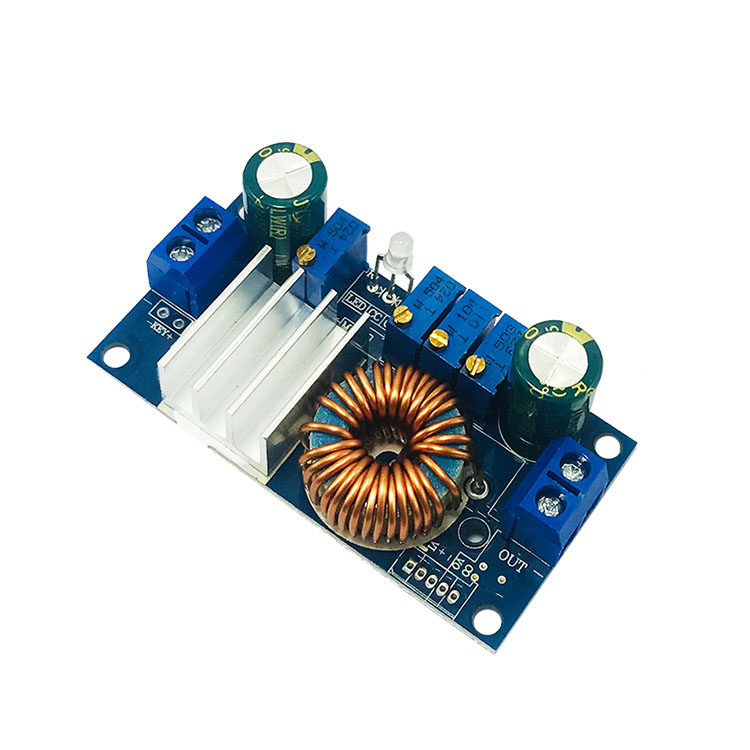

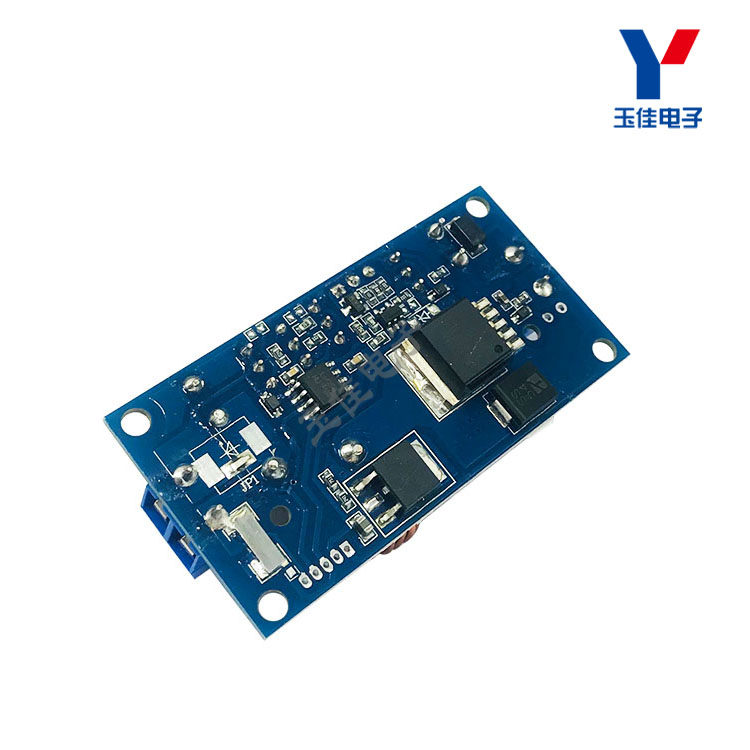

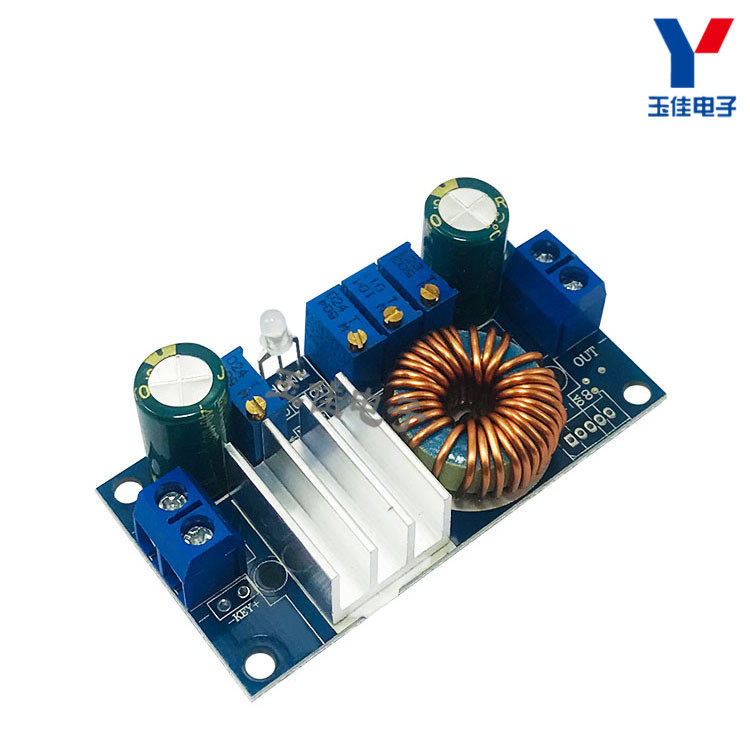

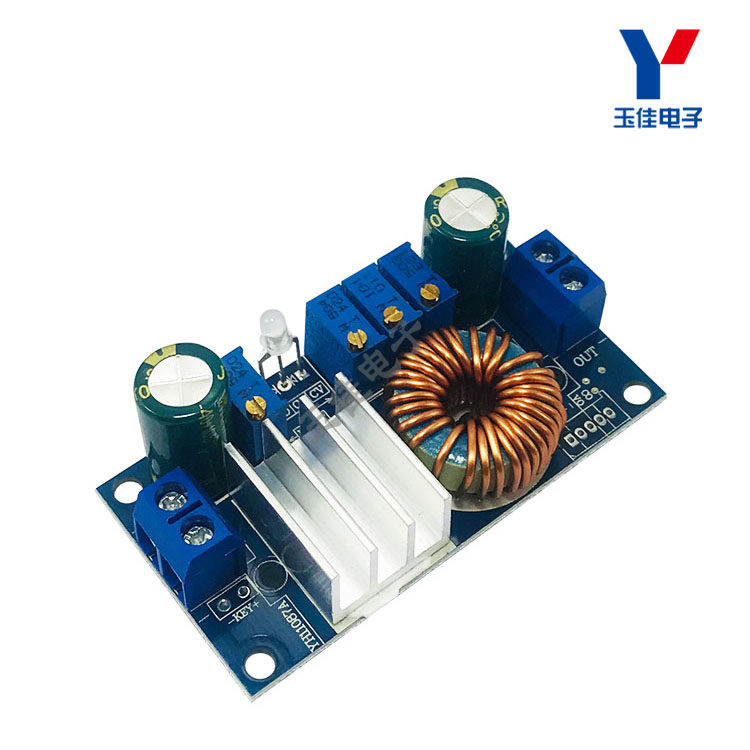

При использовании солнечной панели для непосредственной регулировки значения MPPT, когда мощность солнечной панели больше, чем мощность нагрузки, сначала примите участие в свете на слишком свете, чтобы уменьшить мощность солнечной панели, чтобы настроить значение MPPT. Реальная съемка:
