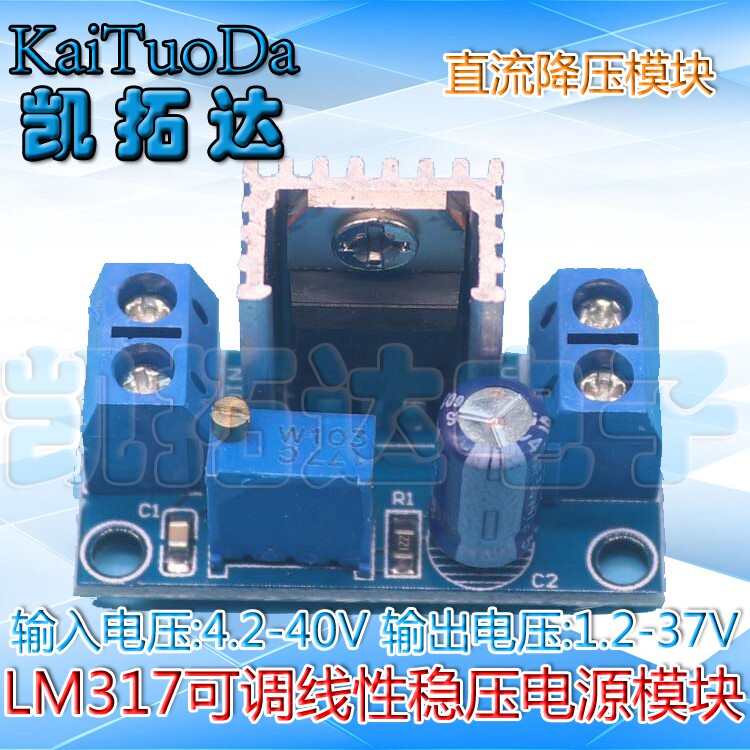

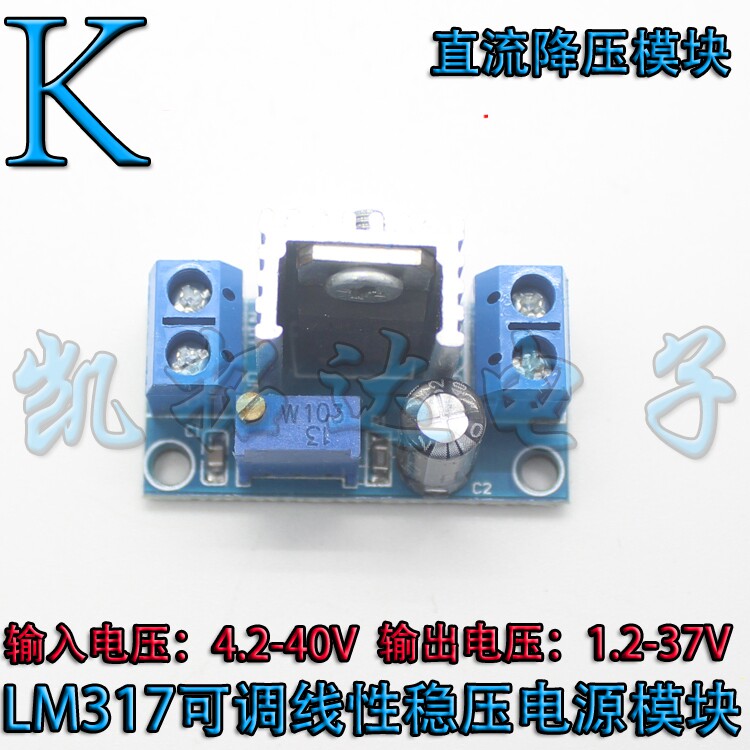

LM317 Регулируемый напряжение напряжения плата питания DC-DC DC Converter Antihypertending модуль Регулируемый линейный регулятор

Цена: 68руб.    (¥3.2)
Артикул: 549554390026

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:神话摩配
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥851 797руб.
¥40846руб.
¥15317руб.
¥15317руб.
  • Информация о товаре
  • Фотографии

Плакат по рекламным акциям
Плакат по рекламным акциям







【Kitian Electronics】

Параметры продукта:

Название продукта: LM317 Регулируемый модуль напряжения напряжения

Размер товара:53.0mm * 22.0mm* 14.80mm

Цвет: синий вес продукта: 16,53 г (упаковка)

Упаковка: Статический пакет с одним модулем материал: FR4+электронные ингредиенты

Производительность продукта:

1. Выходной ток:1.5A(Минимум),2.2A(Типичное значение)

2.Входной разницу в выходных напряжениях (VI-VO)),:,40Vdc(Максимум)

3. Руководитель регулируемого диапазона напряжения:1.2~37V

4. Рабочая температура: -55°C to +150°C

5. Текущий вывод:1.5A

6.Вход напряжения:4.2 ~ 40 V

7. Рабочая температура:0°C ~ 125°C

8. Частота функций:100(MHzПолем

Используйте учебник:

Вход:VINВведите уровень, GNDВходной отрицательный

метод вывода:VOUTВыход, GNDВыходной отрицательный

Максимальный выходной ток:Максимальный выходной ток = 3/(напряжение входного напряжения-вывода)

Входное напряжение:4.5V-40V(Максимальный предел этого магазина может достигать 40 В),



Метод:Сначала правильно введите источник питания (между 4,5 В-40 В), а затем используйте мультиметр для мониторинга выходного напряжения и отрегулировать потенциометр (как правило, поверните напряжение во времени, поверните фон напряжения во времени)



Напоминание: при регулировке напряжения, будьте осторожны, отрегулируйте необходимое напряжение, когда нагрузка не добавлена



Отказ от ответственности: в дополнение к емкости самого модуля, выходная мощность этого модуля также влияет множество факторов, таких как источник питания переднего уровня и задняя нагрузка



Жизнь;



Модуль Power - это тип электронного компонента. Пожалуйста, попросите информацию без электронных профессиональных знаний, прежде чем рассматривать покупку.



Примеры применения:

1).Может скорректировать трехконтактный регуляторный модуль, Может заменить все три модуля напряжения разрыва, такие как 7805 7806 7809 7812 7824

2).Питание напряжения транспортного средства питанияВам нужно только подключить входной терминал этого модуля на каркасе для питания держателя сигарет, и вы можете настроить потенциометр. много других устройств.

3).Питание на вашем электронном устройствеКогда вашему устройству требуется 1,25-60 В.

4).Источник питанияКогда вы вводите проект, когда вы выполняете определенный проект, напряжение источника питания ниже, чем необходимое напряжение (1,25 В-30 В), этот модуль будет вашим хорошим выбором.

Меры предосторожности:

1.Покупатели должны знать, что, поскольку она линейна, эффективность не очень высока. Чтобы повысить эффективность, лучше всего ввести и выводить разницу в давлении 3 В. Однако.Максимальная разница в напряжении между входом и выходом лучше всего не превышать 30 В, то есть: вход -вертов≤ 30В, в противном случае легко сжечь модульСущность

2. Поскольку это линейная антигипертензивная схема DC-DC, поэтомуВходное напряжение требует разницы между 3 В выше, чем выходное напряжение, чтобы обеспечить стабильность выходного напряженияСущность

Общая проблема:

1.Могу ли я самостоятельно отрегулировать напряжение??
отвечать:ХОРОШО,Через синий регулируемый потенциометр,Отладка воздушной нагрузки,Измерьте диапазон, который вы хотите с помощью мультиметраOKБыть.

2.Есть ли защита короткого замыкания для этого модуля питания?Я случайно вошел в короткий замыкание, когда использовал его?
Ответ: Нет короткой защиты.
