[YouXin Electronics] Регулируемый постоянный ток зарядки DC-DC 10-32V до 12-35V Модуль 150 Вт.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

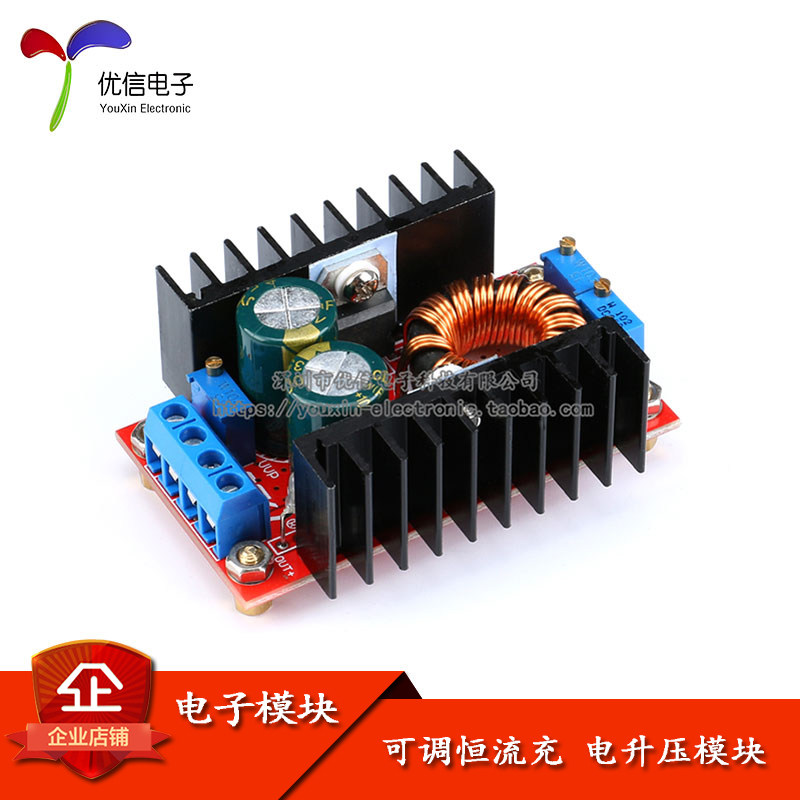

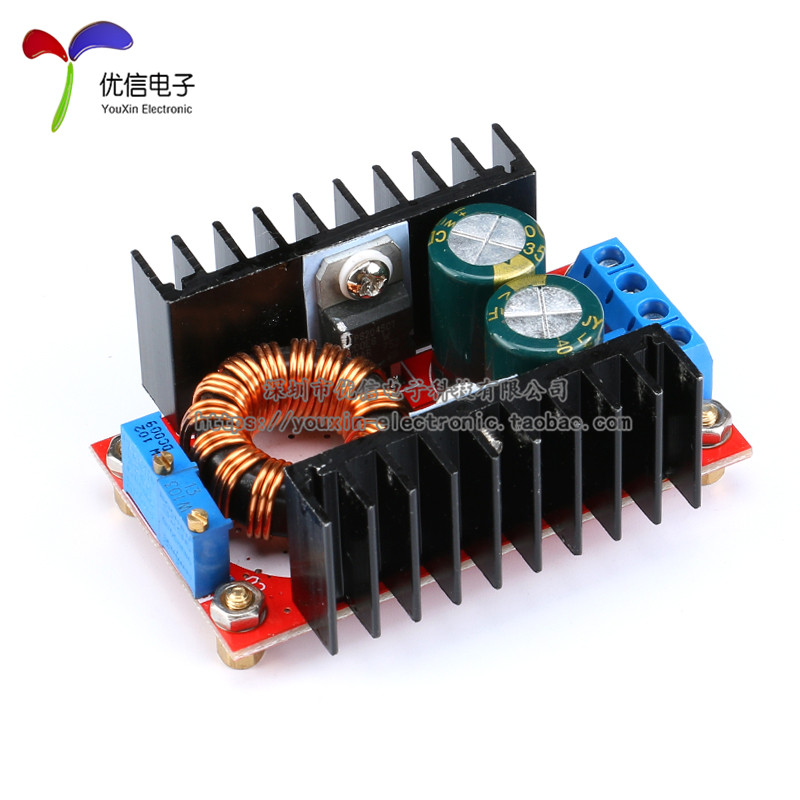

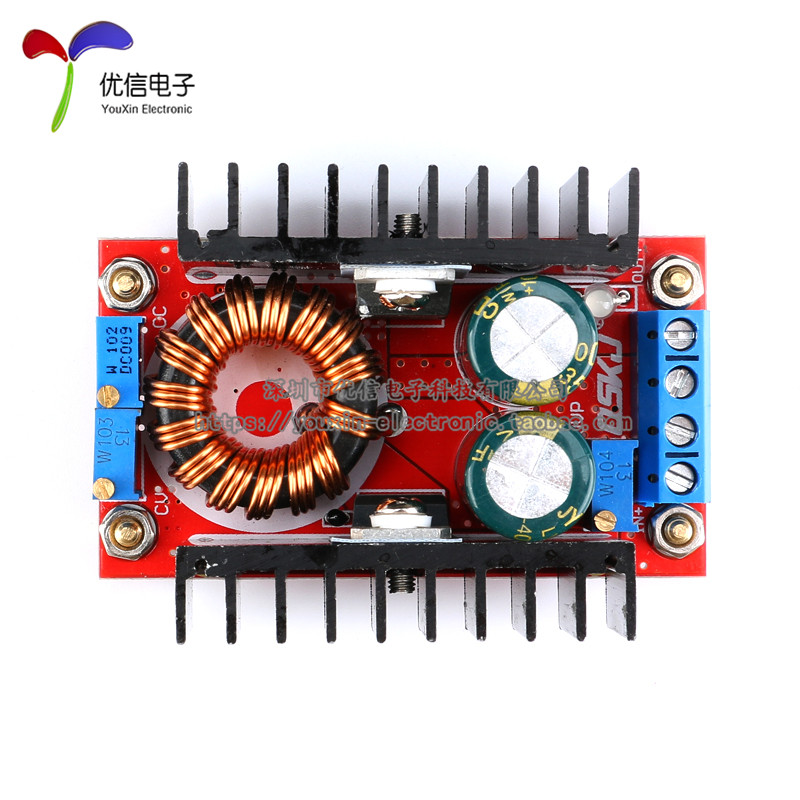

150 Вт модуль бустера
1,Используйте рассеяние теплаЭффект рассеяния тепла значительно улучшается, а выходная мощность больше (мощность может быть около 300 Вт при добавлении входа 24 В).
2,Новый дизайн, эффективность преобразования столь же высока, как91-96%(Подробную информацию см. в таблице преобразования эффективности ниже).

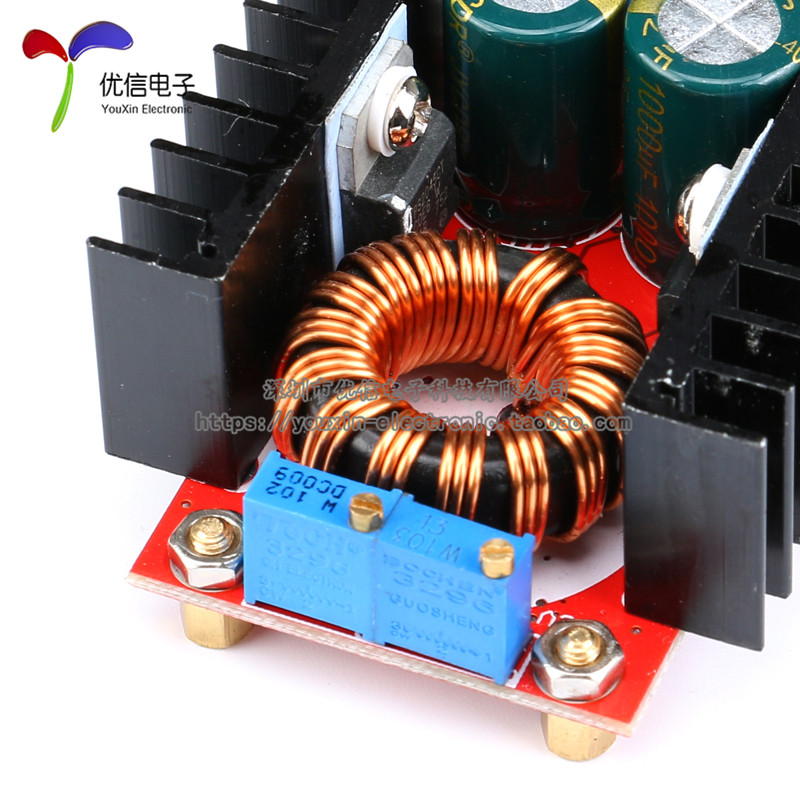

3. Магнитное кольцо из железа, кремния и алюминия большого размера с использованием3 полоски 0,8 чистой медиЭмалированные провода комбинированные, с низким тепловыделением и высоким КПД.
4. Многооборотный потенциометр 3296,Высокая точность регулировки, Небольшой дрейф.

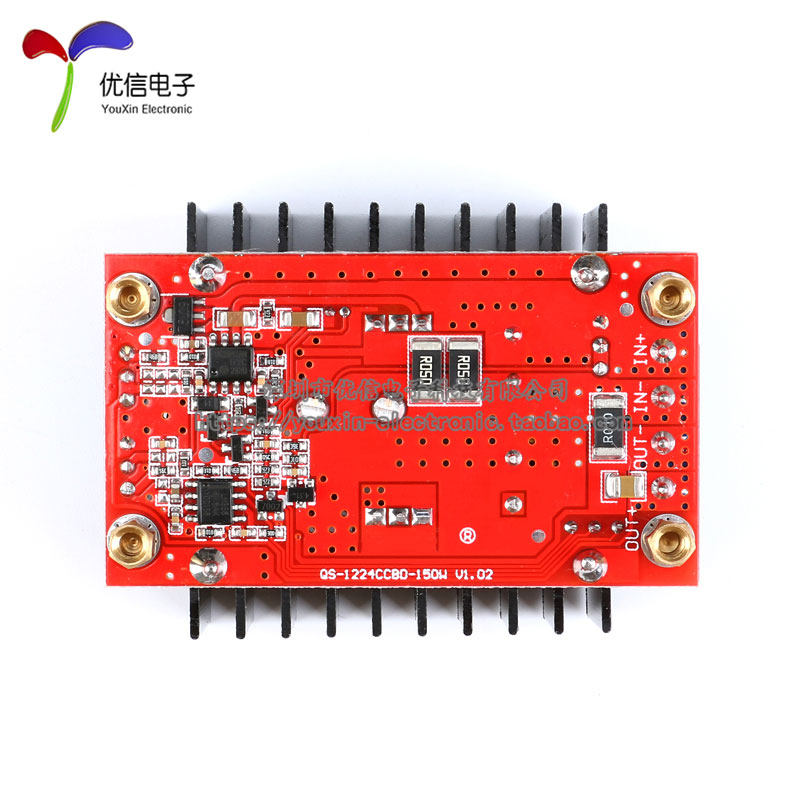

5Используйте независимую эталонную микросхему, резисторы для отбора проб из нескольких сплавов, стабильный постоянный ток и небольшой температурный дрейф.
6Регулируемая защита от пониженного напряжения, может эффективно защитить различные батареи, а также может использоваться для солнечных батарей.
7С функцией постоянного тока, может использоваться для мощных светодиодных фонарей, зарядки аккумуляторов и т. д.
8,С защитой от перегрева, может эффективно защитить силовую трубку от перегрева.Защита использует режим защиты от снижения мощности, который не является типом прямого отключения. При зарядке аккумулятора или включении светодиода выходная мощность будет медленно снижаться при перегреве и автоматически восстанавливаться при падении температуры.
9,Двойной индикатор, ток поворотного фонаря примерно в 0,2 раза превышает значение перекрестного тока, и статус зарядки сразу виден.
10. Новые керамические конденсаторы MLCC.Пульсации выходного сигнала значительно уменьшены, около 300 милливольт при 24В 3А.
Выходное напряжение доставки по умолчанию составляет около 18-25 В, ток составляет 4-5A, а отсутствие защиты напряжения составляет около 10 В
Размер: 65 (длинный)*47 (ширина)*23,5 (высота) mm
Меры предосторожности:
1.Длина провода 12В должна быть в пределах 1 метра, а площадь провода должна быть не менее 1,5 квадратных метров.Если длина превышает 1 метр, сделайте провод толще.
2.Если модуль работает при высокой мощности, высокой температуре и оснащен кожухом, установите вентилятор.При низкой мощности нет необходимости добавлять вентилятор.Обязательно следите за тем, чтобы температура радиатора модуля не превышала 80 градусов.
3.Во время использования вход не может быть подключен наоборот, а выход не может быть закорочен.
4.Напряжение разряда батарей 12 В не может быть ниже 10,5 В, а напряжение разряда литиевых батарей, используемых последовательно (одноэлементные 3,7 В), не может быть ниже 2,7 В.
5.В+ входной положительный электрод, отрицательный электрод вход, Out+ Выходной положительный электрод, Out-Output Oftion Pole.
Загрузка технического паспорта:
| Ссылка для скачивания: https://pan.baidu.com/s/15y61zikUCOM_UuspkXQvKw Извлечение кода: O65s |
