Блок питания *S, модуль, 3A, 24, 24v, 5/3, 3v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

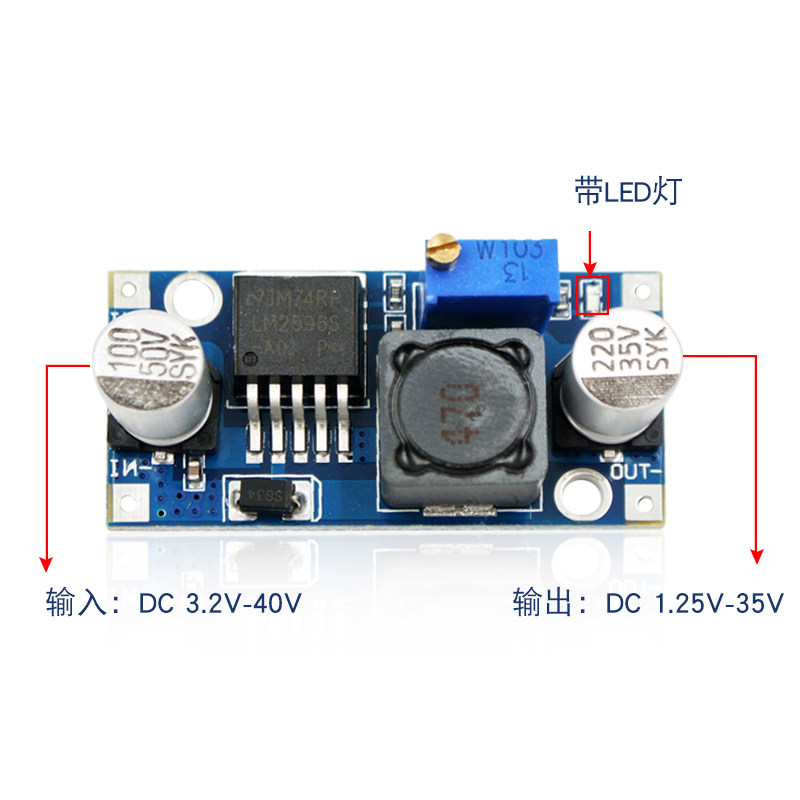

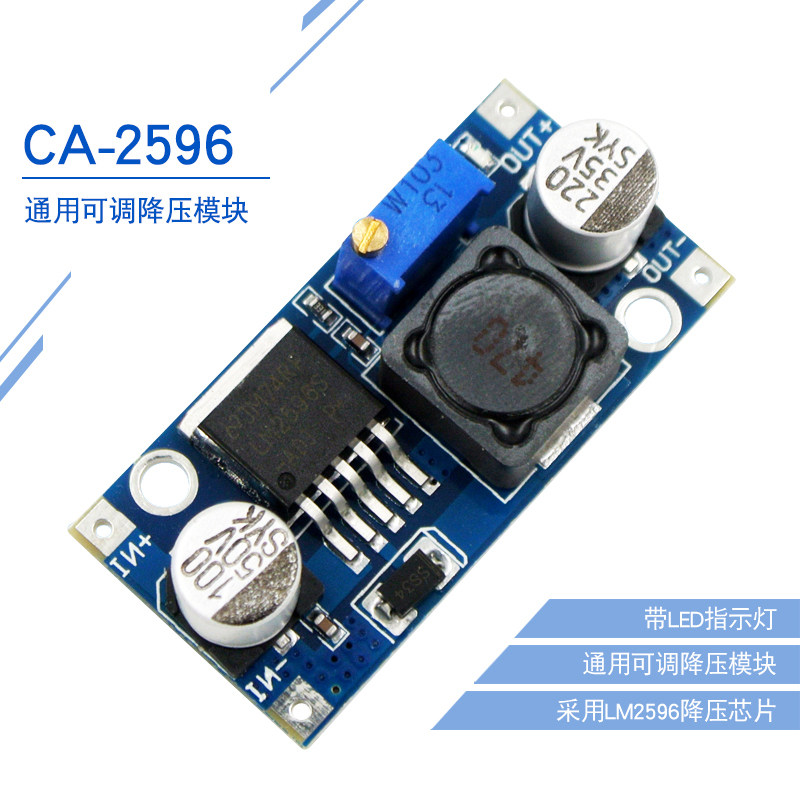

LM2596S-ADJ DC-DC Небольшой регулируемый антигипертензивный модуль IN3-40V OUT1.5-35V/3A

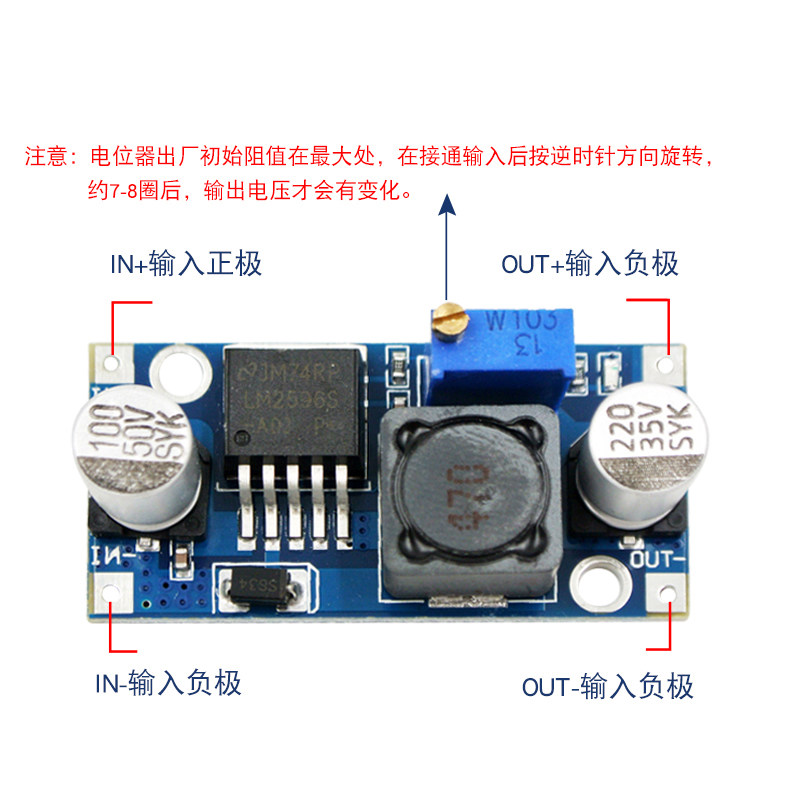

IN+ Введите положительный полюс Входной негатив!
OUT+выходной положительный полюс Out-Output Oftion!
Эта модель со светодиодным светом.
Обратите внимание, что входной вывод не может быть подключен.Это может быть сожжено назад!
входить:DC от 3V до 40 В (входное напряжение должно быть выше, чем выход, чтобы быть выходным 1 ..Более 5 В.Не могу повысить)
Выход:Напряжение от постоянного тока 1,5 В до 35 В непрерывно регулируется, а максимальный выходной ток высокой эффективности составляет 3A.
Функции:Все используются сплошные конденсаторы Sanyo, 36U, утолщенная плата с утолщенной платой, высокий уровень индуктивного индуктора высокого значения Q

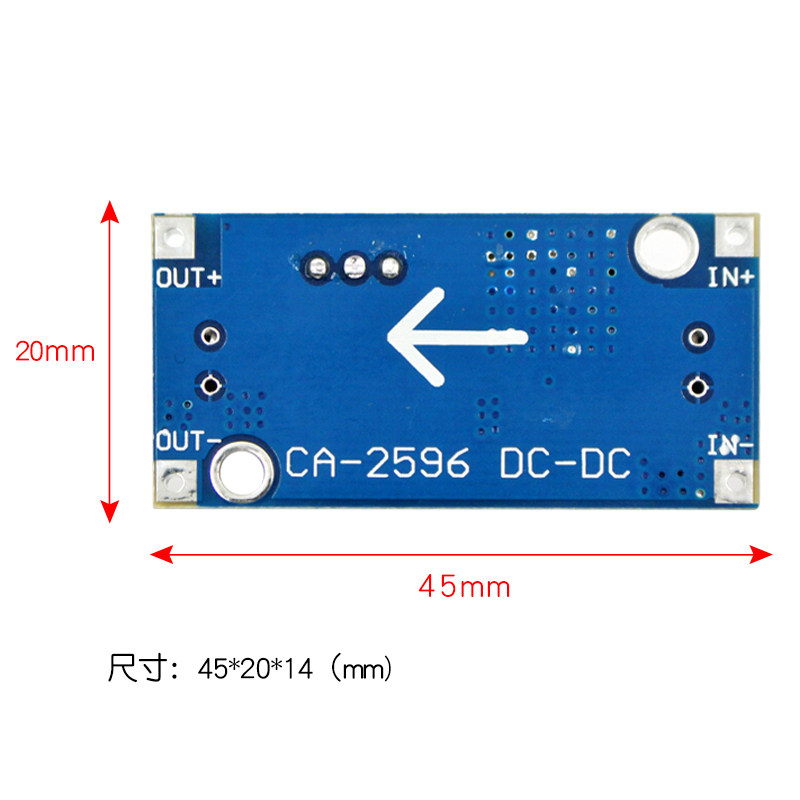

размер:45 (длинная)*20 (ширина)*14 (высота) Мм (содержащий потенциометр)

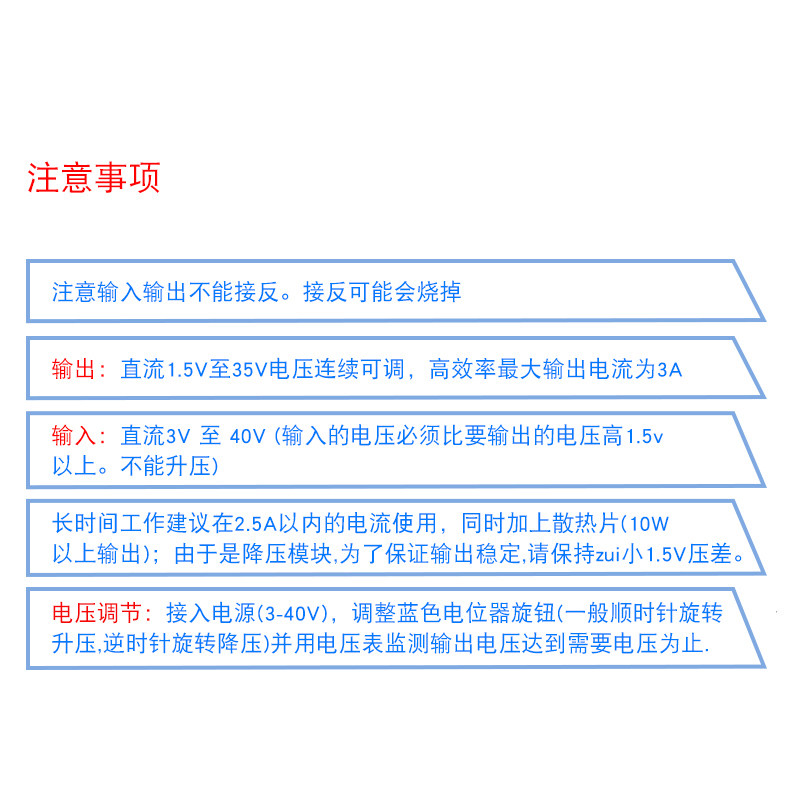

Меры предосторожности:Рекомендуется использовать ток в течение 2,5А в течение длительного времени и добавить радиатор (выход выше 10 Вт);
Поскольку это антигипертензивный модуль, чтобы обеспечить стабильный выход, сохранить минимальную разницу давления в 1,5 В.
Регулировка напряжения
Доступ к источнику питания (3-40 В), отрегулируйте синюю ручку потенциометра (обычно поверните напряжение по часовой стрелке, поверните напряжение часовой стрелки вместо часовой стрелки) и используйте мультиметр для контроля выходного напряжения для достижения необходимого напряжения.
Проводка
1. Сварка, непосредственно сварка шнура питания к входному (выходному) порту;
2. Сварные штифты могут быть вставлены в пещеру через свинец; или непосредственно сваривать на печатную плату после добавления ног.
Пример приложения
1. В источнике питания напряжения напряжения транспортного средства вам нужно только подключить входной терминал этого модуля к держателю сигарет автомобиля для подачи питания, и вы можете отрегулировать потенциометр. Ваши мобильные телефоны, MP3, MP4, зарядка PSP и т. Д.
2. Питание на электронном оборудовании.
3. Системный рабочий тест.
