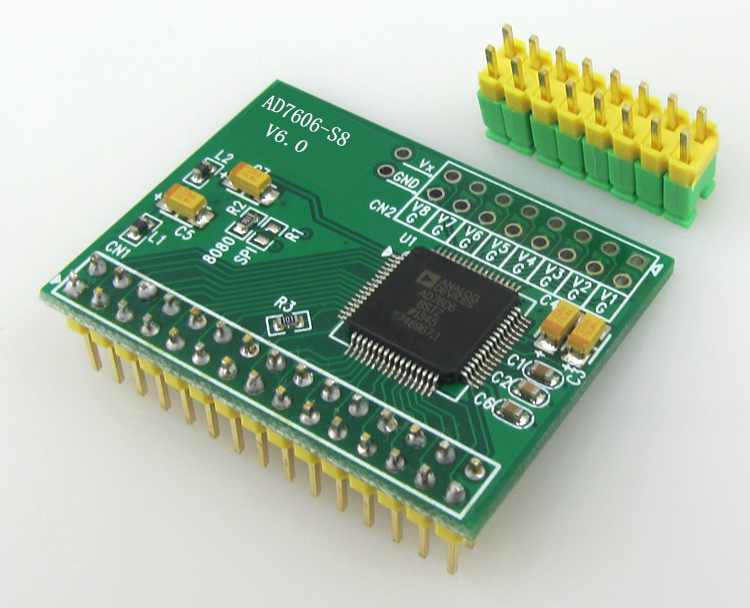

AD7606 Модуль сбора данных 16 -бит ADC 8 -часная синхронная частота выборки 200 кГц Sunlephat
Цена: 1 443руб. (¥68.28)
Артикул: 546798883208
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
AD7606 Чип китайской спецификации книга Скачать Адрес:http://bbs.armfly.com/read.php?tid=1112&ds=1&page=1&toread=1#tpc
Совет: Для удобства всех выбирать, положительное количество платы платы печатной платы вводит двойную иглу (2x8/2,54 мм) по умолчанию) по умолчанию и не смазывается.Мы дадим 2x8 двойных игл и 8 перемычных крышек, которые будут сварены вверх или сварены самим клиентом.
Доставка дефицита: передняя игла 2x8 двойной ростБез сварки (отправка иглы, клиент сварчил ее само по себе), Двойная игла 2x15 на нижней поверхности.
Функции:
1. Используйте AD7606 High -Presision 16 -bit ADC Chip
2, 8 моделирования ввода.Улучшено 1м Ом.[Нет отрицательного источника питания, без переднего моделирования операционного усилителя, вы можете напрямую подключиться к выходу датчика]
3. Входной диапазон 5 В, положительный и отрицательный 10 В.Может контролировать диапазон через IO.
4. Резолюция 16 бит.
5. Максимальная частота отбора проб составляет 200 КСП.Поддержка 8 -горечных настройки выборки (может эффективно уменьшить джиттер)
6. Встроенный в эталон
7. Одиночный источник питания 5 В
8. Интерфейс SPI или 16 -битный интерфейс шины.Уровень интерфейса IO может быть 5 В или 3,3 В. Модуль AD7606, который мы оставим, - это 8080 параллельный интерфейс.
Если вы используете режим интерфейса SPI, вам необходимо изменить конфигурацию сопротивления R1 R2.
И линия прыжка в режиме рта: R1 Suppled (не опубликован), R2 Paste 10K Costiance
Перемешатка в режиме интерфейса SPI: R1 Post 10K Costicance, R2 подвешен (не опубликован)
Конфигурация AD7606 очень проста, и у нее нет внутренних регистров.Диапазон диапазона и более высокие параметры контроля контролируются внешним IO.
Скорость выборки контролируется частотой импульса, предоставленной MCU или DSP.
AD7606 должен использовать один источник питания 5 В.
Уровень интерфейса связи между AD7606 и MCU контролируется PIN VIO.Другими словами, VIO должен подключить источник питания отдельной машины, которая может быть 3,3 В или 5 В.
[Объяснение модуля модуля]
OS2 OS1 OS2: состояние комбинации выбирает режим отбора проб.
000 указывает на то, что не существует чрезмерной выборки, и максимальная скорость отбора проб на 200 КПК.
001 указывает, что в 2 раза выборка, то есть собрать 2 образца внутри оборудования для среднего
010 означает 4 раза на выборку, то есть собрать 4 образца внутри аппаратного обеспечения, чтобы искать среднее значение
011 указывает в 8 раз больше выборки, то есть собрать 8 образцов внутри оборудования для среднего
100 представляет 16 раз по сравнению с выборкой, то есть 16 образцов собираются внутри аппаратного обеспечения для среднего
101 означает 32 раза на выборку, то есть 32 образца собираются внутри аппаратного обеспечения, чтобы искать среднее значение
110 означает 64 раза на выборку, то есть сбор 64 образцов внутри аппаратного обеспечения для среднего
Чем выше скорость отбора проб, тем дольше время преобразования АЦП, тем ниже максимальная частота отбора проб.
CVA, CVB: запустите контрольный сигнал преобразования AD.CVA решает 1-4 канала, CVB решает 5-8 каналов.
Два сигнала могут быть ошеломлены на короткое время.Как правило, CVA и CVB могут быть соединены вместе.
Ярость: выбор диапазона диапазона.0 означает положительный и отрицательный 5V, 1 означает положительный и отрицательный 10 В.
RD: Читать сигнал
RST: Сброс сигнал
Занят: сигнал занятости
CS: сигнал отбора
FRST: сигнал инструкции первого образца канала
VIO: уровень интерфейса связи
DB0-DB15: шина данных
[16-битный параллельный режим подключения режима] --- AD7606 также поддерживает 8-битный режим шины, см. Руководство по данным AD7606
AD7606 Модуль MCU сторона
GND <----- земля
+5V <----- 5 В питания
RAGE <----- Может быть подключен к GPIO или на фиксированном уровне
OS2 <----- Может быть подключен к GPIO или на фиксированном уровне
OS1 <----- Может быть подключен к GPIO или на фиксированном уровне
OS0 <----- Может быть подключен к GPIO или на фиксированном уровне
CVA <----- Возьмите GPIO (вывод), чтобы начать преобразование AD [Рекомендуемые выводы с выходной мощностью ШИМ]
CVB <---
RD <----- 8080 сигнал чтения автобуса NOE
RST <----- Вывод GPIO Аппаратное сброс AD606
BUSY -----> Вход GPIO AD606 преобразуется инструкции.[Рекомендуемые булавки с внешней способностью прерывания]
CS <----- 8080 выбор шины NCS
VIO <----- Единоличный источник питания машины
DB0-DB15 -----> 8080 шина данных (16 -бит)
FRST Не забрать
[Диаграмма подключения интерфейса интерфейса SPI]
AD7606 Модуль MCU сторона
GND <----- земля
+5V <----- 5 В питания
RAGE <----- Вывод GPIO по желанию, который может быть подключен к фиксированному уровню
OS2 <----- Вывод GPIO по желанию, который может быть подключен к фиксированному уровню
OS1 <----- Вывод GPIO по желанию, который может быть подключен к фиксированному уровню
OS0 <----- Вывод GPIO по желанию, который может быть подключен к фиксированному уровню
CVA <----- Возьмите GPIO (вывод), чтобы начать преобразование AD [Рекомендуемые выводы с выходной мощностью ШИМ]
CVB <---
RD/SCLK <----- SPI Bus Clock Sck
RST <----- Выход GPIO по желанию, для сброса аппаратного обеспечения AD606
BUSY -----> Вход GPIO, AD606, преобразуется инструкции.[Рекомендуемые булавки с внешней способностью прерывания]
CS <----- SPI Bus выбрал SCS
VIO <----- Единоличный источник питания машины
DB7(DOUTA) -----> Линия данных шины SPI Miso
DB14-DB15 не подключен
FRST Не забрать
[План реализации для сбора времени программного обеспечения 1] --- Пример предоставленного нами SPI. Принимает это решение См. BSP_SPI_AD7606.C Файл
Реализуйте в программе службы прерывания Timer:
Таймер прерывает ISR:
{
Вход прерывания;
Прочитайте результаты отбора проб 8 -каналов и сохраните его в RAM; ---->Чтение результатов последней коллекции. Для непрерывной коллекции это не имеет значения
Начните следующую коллекцию АЦП;
Вернуться к прерыванию;
}
Частота таймера - частота выборки АЦП.Этот режим не может быть подключен к оживленному порту.
[План реализации для сбора времени программного обеспечения 2] --- Пример предоставленного нами интерфейса 8080 используется это решение. См. Файл BSP_AD7606.c
Настройте контакт CVA CVB в виде режима выходного сигнала SWM, и цикл устанавливается на требуемую частоту выборки; --->После этого MCU генерирует очень стабильный сигнал конверсии AD
Установите линию первого порта в режим триггера уменьшения прерывания;
Внешнее прерывание ISR
{
Вход прерывания;
Прочитайте результаты отбора проб 8 -каналов и сохраните его в RAM;
Вернуться к прерыванию;
}
[Различия между схемами реализации 1 и схемой 2 для сбора времени программного обеспечения]
(1) План 1 может использовать менее занятый порт, но когда другие процедуры обслуживания прерываний или основные программы временно закрыты для глобальных перерывов, в цикле конверсии АЦП может быть небольшое джиттер.
(2) План 2 может обеспечить стабильность часов сбора, поскольку он генерируется оборудованием MCU.Но вам нужно подключить дополнительный оживленный порт.
