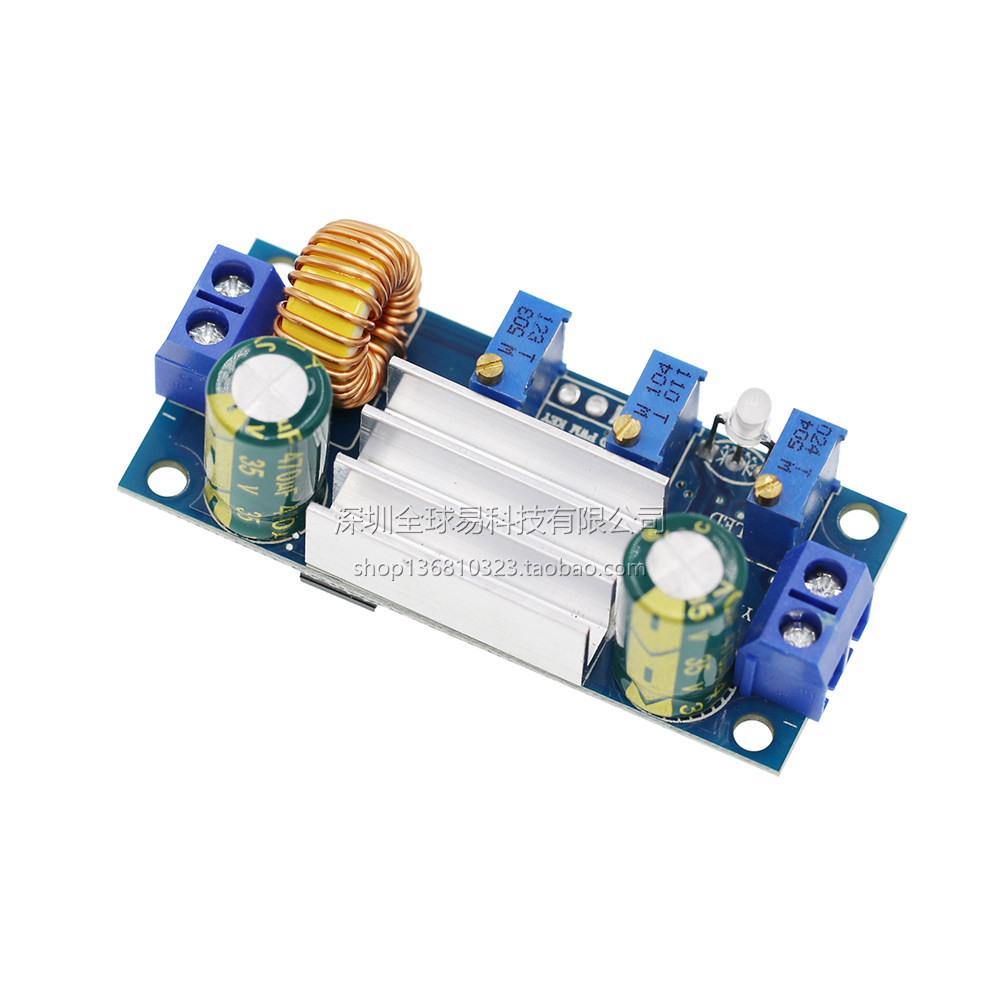

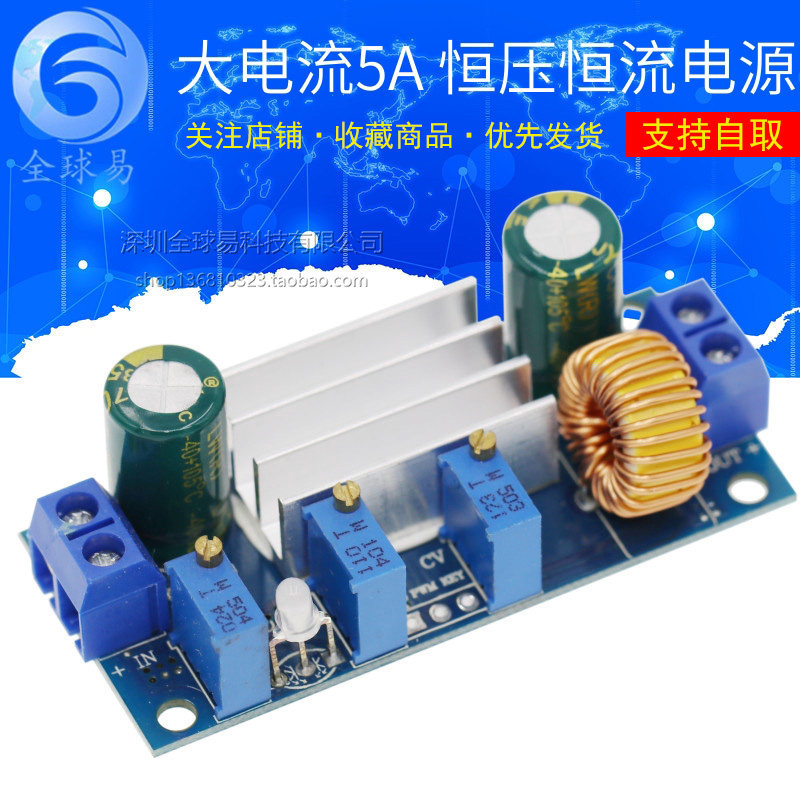

DC, модуль на солнечной энергии, литиевые батарейки с зарядкой, 5A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новое обновление модуля постоянного постоянного напряжения в 2014 году может быть заряжена за аккумуляторы, литиевые батареи и другие зарядки и контролирует свет, чтобы облегчить состояние зарядки.Его можно использовать в качестве модуля светодиодного драйвера с высокой мощностью с интерфейсом ввода управления ШИМ и интерфейсом управления коммутатором, который удобен для использования однополушного микрокомпьютера для управления током драйвера.
Этот модуль недавно обновлен, регулировка тока является более стабильной, а радиатор был принесен во время доставкиПересечение
Название модуля: 5A Hengli Convergence Tibbing Light Module
Модуль природа:Не -изоляционный антигипертензивный модуль (Buck)
Параметры модуля:
Диапазон входного напряжения: 4,5 -30 В
Диапазон тока экспорта: 0,1-5A
Диапазон выходного напряжения: 0,8-30 В (непрерывная регулировка)
Постоянный постоянный диапазон тока: 0,1-5A
Рабочая температура: -40 ~ 85 ℃
Рабочая частота: 300 кГц
Частота управления ШИМ: 100 Гц-300 Гц
Эффективность конверсии: до 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Короткая защита цирки: (в настоящее время ограничивает настройки постоянного значения потока)
Супер температурная защита: да (автоматически выключает выход после ультра -темупературы)
Введите защиту против соединения: некоторые (емкость передачи питания превышает 2, защита от обратного соединения недействительна)
Выходная контратака начинка и защита:
Индикатор зарядки: красный свет яркий при зарядке, а зеленый свет полон, когда он заполнен.Метод переворачивания теста текущий
Метод установки винта: четыре 3 мм
Размер модуля: длина: 64,5 мм Ширина: 28,1 мм высота: 20 мм
Метод проводки: терминал проводки
V-in вход, Vout вывод
Ключ: модуль переключения, короткий выходной конец земли
Шин: ширина импульса управления входным и выходным напряжением
Обнаружение тока модуля представляет собой обнаружение с низким уровнем.
Область применения:
1. DIY -стабилизированный источник питания напряжения с постоянным током.
2. Питание на вашем электронном устройстве.
3. Установите напряжение зарядки и ток зарядки для различных батарей, настройки батареи в соответствии с различными батареями напряжения и емкости, с функциями индикатора зарядки для облегчения состояния зарядки.
4. Используйте платы солнечных элементов, чтобы заряжать различные батареи для зарядки, с постоянными функциями тока, которые могут предотвратить зарядку батареи и эффективно защищать батарею.
5. Привод высокопроизводительных светодиодов могут быть свободно объединены с комбинированными комбинациями, управляющим входом с ШИМ и управлять яркостью светодиода с помощью микрокомпьютера с одним чип (диапазон частот управления ШИМ 100-300 Гц).
6. В качестве источника питания питания питания для вашего мобильного телефона или различных цифровых продуктов.

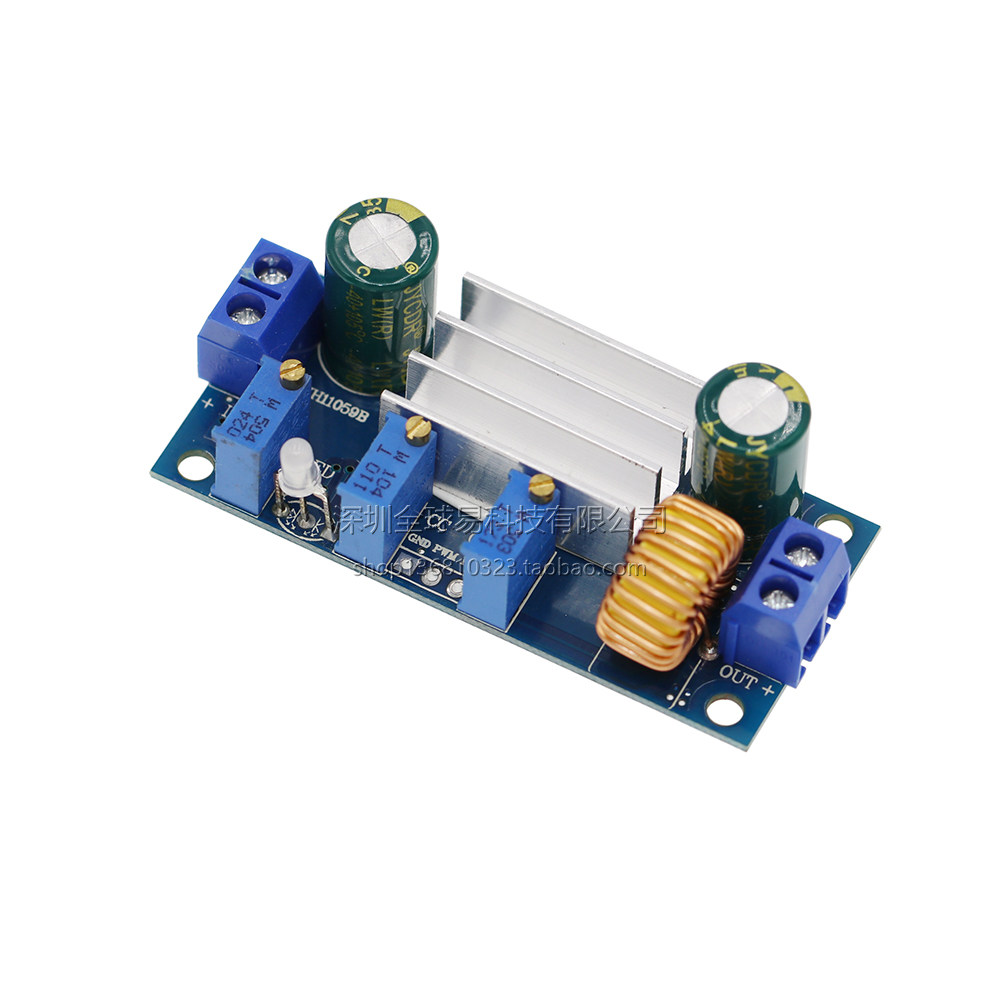

Методы для установки напряжения, тока и включения света: (см. Рисунок выше)
1. Установите выходное напряжение:Согласно значению напряжения зарядки аккумулятора, которую вы хотите заряжать, или значение напряжения светодиода, отрегулируйте потенциометр постоянного напряжения (CV), установите выходное напряжение на необходимое напряжение.(При обстоятельствах отсутствия нагрузки)
2. Установите текущие инструкции ротора:После установки выходного напряжения отрегулируйте потенциометр CC примерно на 20 кругов по времени по часовой стрелке, используйте многометровый ток 20A -тока коротко -цирковой Потенциометр (светодиод), отрегулируйте его как раз тогда, когда был зеленый свет.
3. Установите постоянное текущее значение:После регулировки тока поворотного света,Многометральный ток 20A ток по -прежнему остается коротким выходным потенциометром CC к текущему значению, которое вам необходимо установить.
ПРИМЕЧАНИЕ. Напряжение постоянного тока выше 0,8 В, в противном случае функция постоянного тока не удастся.
Новое обновление, пересматривая схему регулирования постоянного тока, делает весь процесс регулировки тока очень стабильным.Во время отгрузки был принесен алюминиевый радиатор, чтобы сделать большую температуру модуля более низкой и стабильной.Ввод увеличивает диод телевизоров, чтобы сделать модуль более стабильным.Две солидные емкость 470UF/35 В.Организация постоянного тока/зарядки/полной индикаторов работы с светодиодными работами, более интуитивно понятная на работе.Резервные интерфейсы ввода ШИМ и контроля переключателя могут управлять выходным выводом переключателя или однопроизводительного микрокомпьютера и отрегулировать ток через ШИМ.Четыре 3 -мм винтовых отверстия удобны для вашего украшения,Полный ингредиентов плюс идеальный дизайн - это идеальный выбор, чтобы продолжить.
