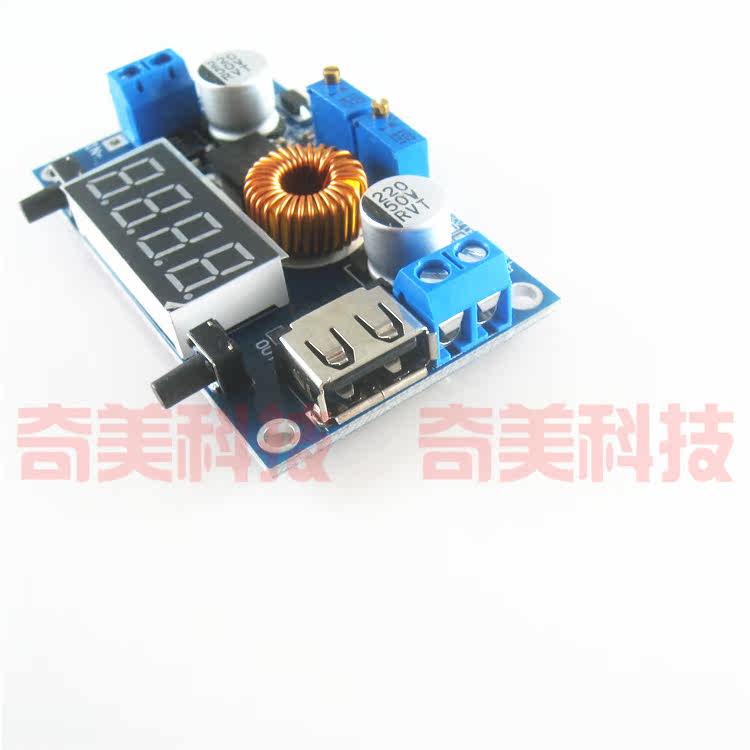

С USB-интерфейсом

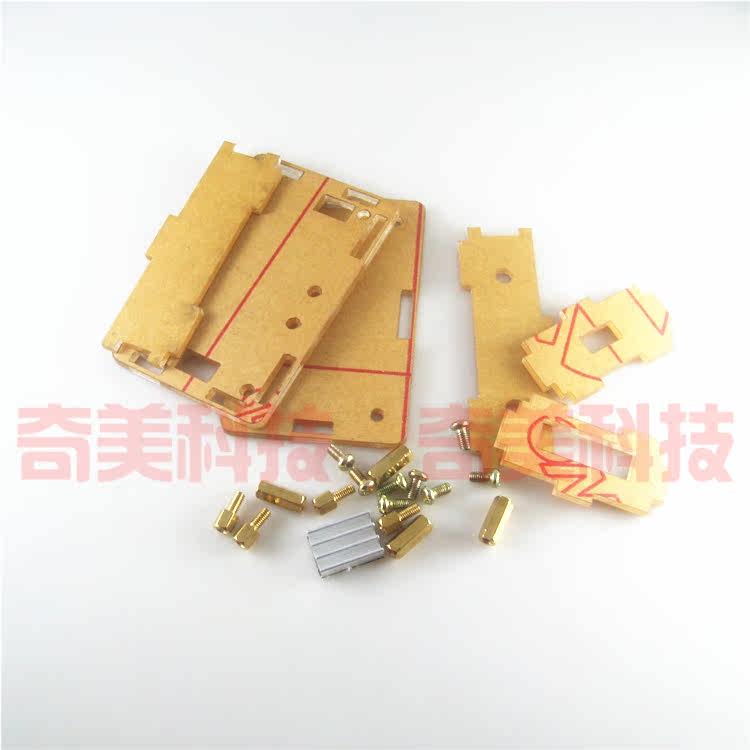

1. С кристаллической оболочкой она безопасна, практична, удобна и изысканна.
2. Напряжение платы, ток и таблица питания. Вы можете легко использовать этот модуль без мультиметра, что проще и интуитивно понятно.
3. Выборный интерфейс USB, чтобы легко заряжать ваши цифровые продукты.(Примечание. Выходное напряжение USB согласуется с выходным напряжением модуля, а не с фиксированным выходом 5 В, пожалуйста, подтвердите перед зарядкой USB -устройства)
4. Высокая мощность, высокая эффективность, 5a, низкий Ripple;
5. Три функции:
(1) в качестве нормального антигипертензивного модуля с возможностями защиты от перегрузки;
(2) Для различных значений напряжения литиевые батареи, батареи, никель -кадмий, никелевое батарея (аккумулятор) зарядное устройство для зарядного устройства, для солнечных батарей, ветряных турбин и т. Д.
(3) использовать в качестве модуля с высокой мощностью постоянного постоянного тока;
6. Существует два режима постоянного напряжения и постоянного тока, а какой режим является модулем индикатора индикатора.
7. При использовании в качестве зарядного устройства лития аккумулятора вы можете установить плавающее напряжение зарядки и ток зарядки.
Показано, заряжается ли он или уже заполнен;
8. Существует текущая функция защиты, даже если вывод является коротким, он не будет сжечь модуль.
9. Напряжение платы и счетчик тока можно откалибровать сами, и никогда не будет точной проблемы!
Параметр модуля
Входное напряжение: 5-36V
Выходное напряжение: 1,25-32 В. Непрерывная регулировка
Выходной ток: регулируемый, максимум 5a (рекомендуется в 4.5a)
Выходная мощность: максимум 75 Вт (рекомендуется использовать в течение 50 Вт, уменьшите питание, если используется большая разность давления)))
Температура работы: -40 ~+85 градусов
Рабочая частота: 180 кГц
Эффективность конверсии: до 96%
Защита от короткого замыкания: Да
Супер температурная защита: да (автоматически выключает выход после ультра -темупературы)
Введите защиту против соединения: нет, (если вам нужно ввести большой ток -диод на входе)
Метод установки: 4 3 мм нити
Метод проводки: проводная клемма или сварка, V-In вход, Vout вывод
Размер модуля: 68,2 мм шириной 38,8 мм высота 15 мм
Вес: 73 г
Объем
1. В качестве нормального модуля антигипертонии с возможностями защиты от перегрузки
Инструкции:
(1) Нажмите правую кнопку, чтобы настроить цифровую таблицу в интерфейс [Display Wonter Trablege], отрегулируйте“Постоянный потенциометр постоянного давления”, Сделайте выходное напряжение до значения напряжения, которое вы хотите;
(2) Отрегулируйте цифровую таблицу в интерфейс [Выходной ток отображения] и непосредственно подключите выходной конец модуля (найдите толстый провод с коротким выходным терминалом).“Хенгли потенциометр”Сделайте текущее значение на цифровом диапазоне достигает значения защиты от переоценки; (например, текущее значение, отображаемое измерителем тока пластины, составляет 4a, тогда максимальный ток модуля ограничен 4А, а красным индикатором, когда светильник, когда ток достигает 4А)
(3) Подключите нагрузку и работу.
2. Используйте в качестве зарядного устройства.
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
Инструкции:
(1) Определите плавающее напряжение зарядного напряжения и ток зарядки аккумулятора; (если параметры лития аккумулятора составляют 3,7 В/2200 мАч, то плавающее напряжение зарядки составляет 4,2 В, максимальный ток зарядки составляет 1C, что составляет 2200 мА)
(2) В условиях нагрузки воздуха отрегулируйте цифровую таблицу модуля на интерфейс [Display Wouting напряжение] и отрегулируйте“Постоянный потенциометр постоянного давления”Сделайте выходное напряжение до напряжения плавающего заряда;
(3) Отрегулируйте цифровой счетчик в интерфейс [выходной выход отображения] и непосредственно подключите выход модуля (найдите толстый провод с короткометражным выходным терминалом). В настоящее время регулируйте“Хенгли потенциометр”Сделать текущее значение в цифровой таблице достигает предустановленного текущего значения зарядки;
(4) Зарядка тока поворотного стола по умолчанию на заводе в 0,1 раза превышает ток зарядки; (ток батареи постепенно уменьшается в процессе зарядки и постепенно изменяется от постоянной зарядки на постоянную зарядку 0.1a, синий свет разрушается, а зеленый свет включен. В настоящее время батарея заряжена)
(5) Подключите аккумулятор и заряд.
(Шаг 1, 2, 3, 4: мощность подключения к терминалу входной терминала, выходной конец пуст и не подключает батарею)
3. Используйте в качестве модуля драйвера постоянного тока светодиода
(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;
(2) В условиях пустой нагрузки отрегулируйте цифровую таблицу в интерфейс [Выходное напряжение], настроить“Постоянный потенциометр постоянного давления”Сделайте выходное напряжение до светодиодного рабочего напряжения;
(3) Отрегулируйте цифровую таблицу в интерфейс [выходной выходной сигнал] и непосредственно подключите выход модуля (найдите толстую коротки“Хенгли потенциометр”Сделать текущее значение в цифровой таблице достигает заданного светодиода, работающего в светодиоде;
(4) Подключите светодиод и проверьте машину.
(Шаг 1, 2, 3: введите источник питания, выходная нагрузка не подключает светодиодный свет)
Меры предосторожности
Не используйте вход и вывод модуля. Это приведет к тому, что резистор отбора проб тока тока модуля для пересечения дороги, так что модуль не может отрегулировать размер выходного тока. Легко сжечь модуль при подключении нагрузки.
Существует резистор отбора проб тока выхода модуля. После подключения нагрузки будет падение напряжения на 0 ~ 0,2 В, что является нормальным явлением.
Некоторые клиенты сообщают, что выходное напряжение модуля не может быть отрегулировано. Когда вы сталкиваетесь с этой проблемой, пожалуйста, поверните потенциометр на 10 кругов на против часовой стрелки, а затем используйте модуль, чтобы нормально регулировать напряжение.Потому что, когда модуль выходит из завода, выходное напряжение по умолчанию составляет 17 В.
При выходе более 3А и 35 Вт укрепите рассеяние тепла!
Самоалибранная метод напряжения пластины и измерителя тока:
1. Когда выходное напряжение отображается на плате, правая сторона правой стороны ослаблена через 2 секунды, а также счетчик напряжения и индикатор выходного напряжения“OUT”Меняние одновременно введите режим калибровки выходного напряжения в настоящее время;“IN”Одновременно мерцаю, введите режим калибровки входного напряжения в настоящее время; текущий режим калибровки;
2. Аккуратно коснитесь правой кнопки справа, увеличьте напряжение (ток), чтобы увеличить на одну единицу, слегка коснитесь левой кнопки и уменьшите одну единицу на напряжение (ток); потому что значение напряжения единицы составляет менее 0,1 V, вам нужно постоянно нажимать 1-5 для 1-5 последовательных последовательных. Ток на напряжение дисплея, тем меньше количество движений.
3. После регулировки напряжения (тока) долго нажмите правую кнопку в течение 2 секунд и ослабьте ее через 2 секунды. В настоящее время вы можете выйти из режима калибровки. Все настройки параметров автоматически отключены и сохраняются.
Примечание. Эта функция используется для калибровки точности отображения напряжения и тока, а не для регулировки выходного конечного напряжения и значения тока.Эта функция предназначена для удовлетворения ваших более высоких требований к точности. Вам нужно калибровать только один раз, чтобы получить точное значение во всем диапазоне. Пожалуйста, используйте ее с уверенностью.
