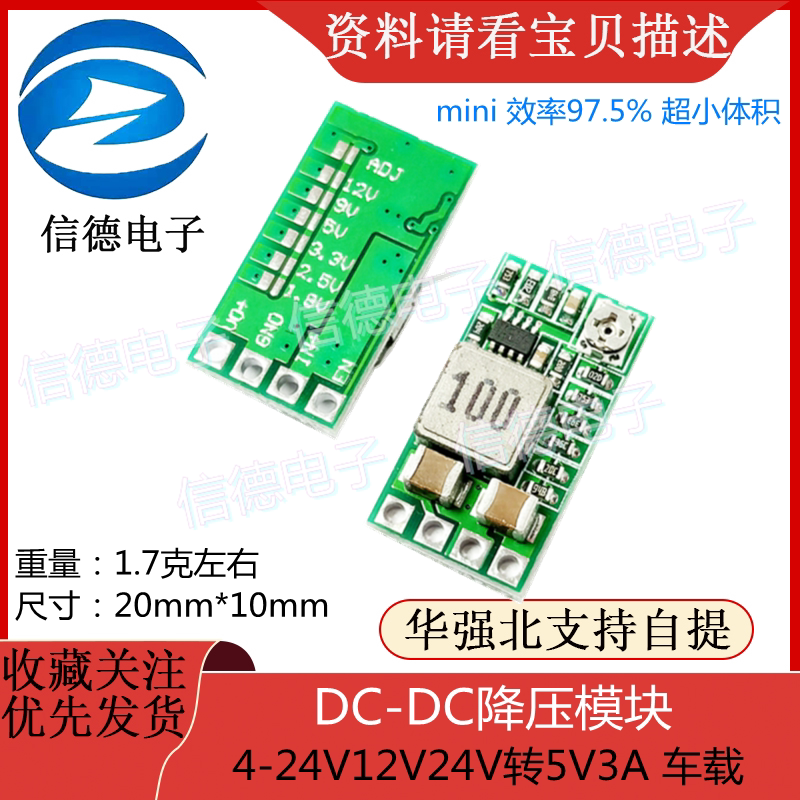

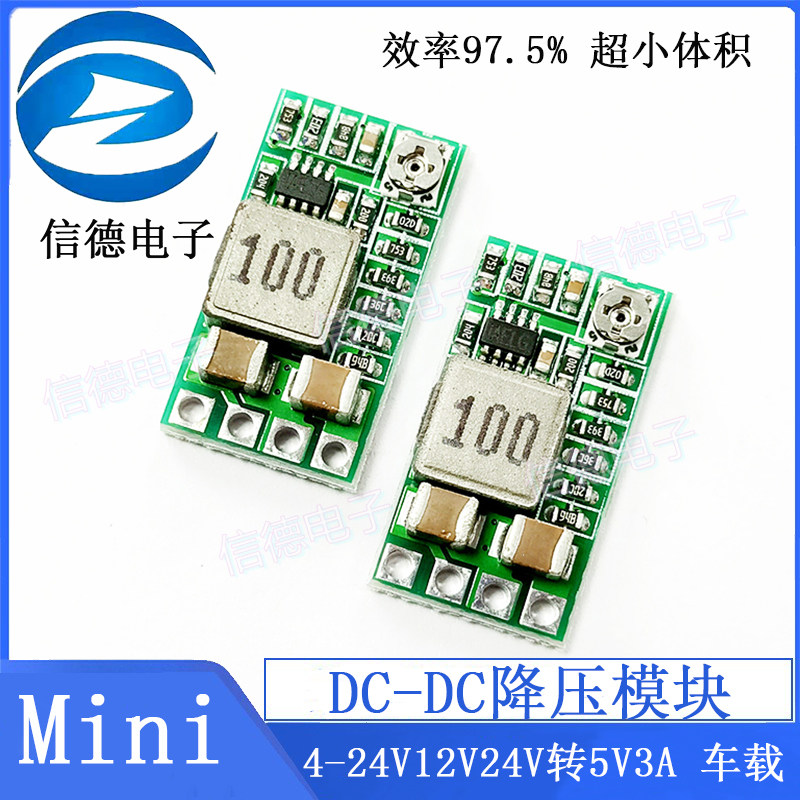

Mini эффективность 97,5% Ultra-Mmall Colume DC-DC Антигипертензивный модуль 4-18V12V18V до 5V3A CAR
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Вывод VO, в входе, EN включить
Вход не может превышать 18 В
Введение нового продукта:
1: принять новый оригиналИмпорт чип, Не домашний чип, роторный чип.
2: выходМаксимальный ток составляет 3А, Запустите 2.1A в течение долгого времени, с достаточным балансом.
3: использоватьНовый дизайн решения, Конструкция схемы не требует электролитических конденсаторов и 钽 конденсаторов (срок службы электролитической емкости короткий, а конденсатор - риск взрыва).Используется текущая схема высокого уровня2 большие сплошные керамические конденсаторы (MCC) 2Сущность
4:Новый план принимает синхронное исправление, Эффективность преобразования цепи очень высока, когда 6,5 В составляет 5 В 0,7аЭффективность достигает 97,5%Когда 12 В до 5 В 1А он также достиг 94%, в отличие от эффективности сверстников всего 60-70%.(Тест на эффективность удалил напряжение входного диода обратной защиты и предохранителя).
5: использоватьИндуктивность экранирования большого тока, ультра -замедление внутреннего сопротивленияЧтобы максимизировать эффективность конверсии.Уменьшить тепло.
6:, 20 (длина)*10 (ширина)*5 (высота) мм,Сущность
7:Ультра -низкий статический ток, статический ток 0,85 мАчСущностьНет необходимости добавлять переключатель на автомобильной батареи, который может быть подключен к линии более легкой сигарет или линии электроэнергии ACC.

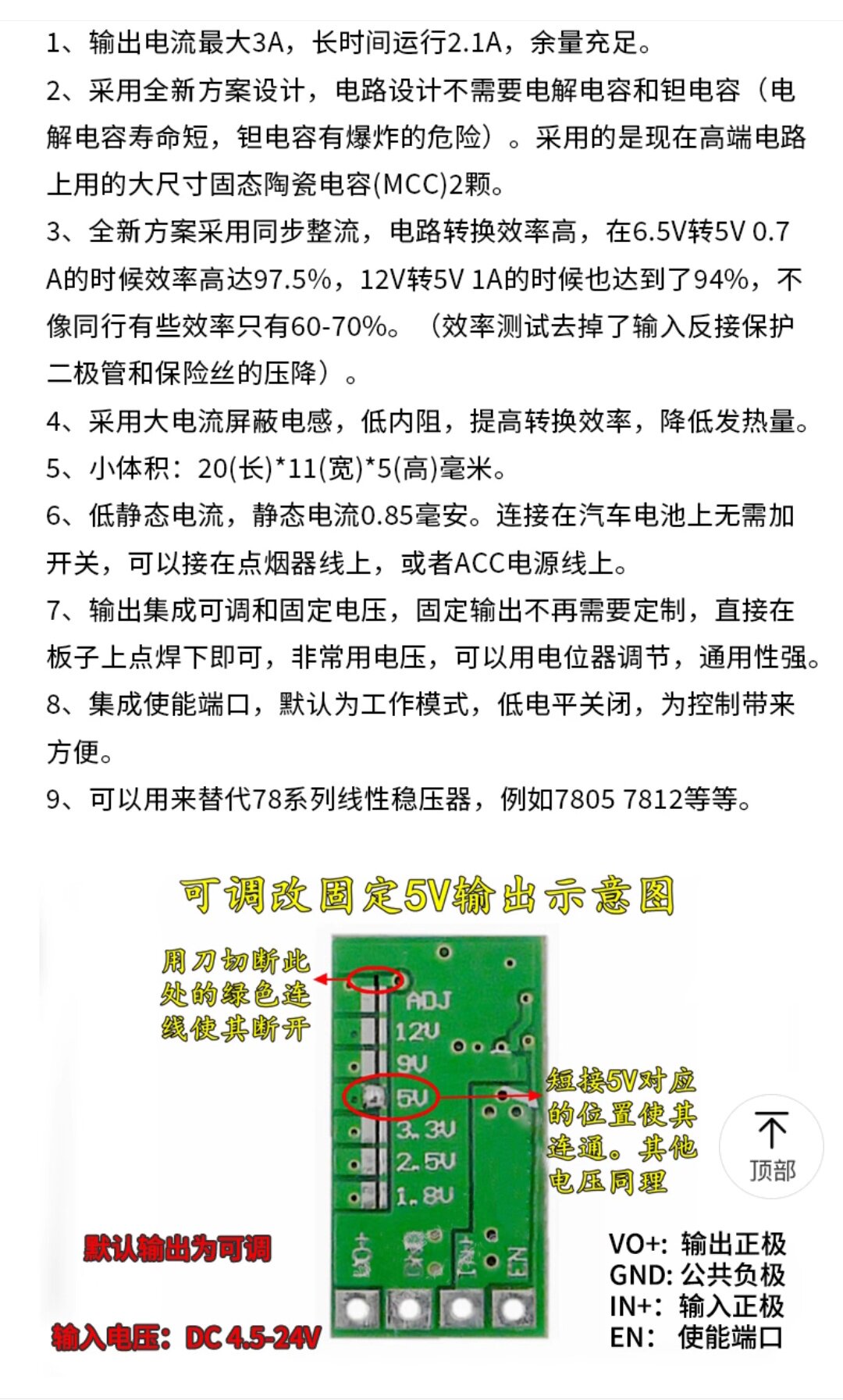

8:Выходная интеграция может быть скорректирована и фиксированное напряжение. Фиксированный выход не настроен. Его можно сваривать непосредственно на плате. Это очень напряжение. Его можно отрегулировать с помощью потенциометра.
9: Интегрированный порт включения, рабочая режим по умолчанию, низкоуровневый закрыт, что приносит удобство для управления
10: Его можно использовать для замены 78 -й серии линейных стабилизаторов, таких как 7805 7812 и так далее.
Параметр модуля
Модуль природа:Не -изоляционное модуль охлаждения (BUCK) Синхронизация
Входное напряжение:DC 4.5-24V
Выходное напряжение:Интегрированная регулировка и фиксированный выход, фиксированное выходное напряжение может быть выбрано на обратной стороне
Диапазон работы (0,8-17 В), фиксированное напряжение (1,8 В 2,5 В 3,3 В 5 В 9 В 12 В)
Выходной ток:3a (пожалуйста, обратите внимание на рассеивание тепла при полной нагрузке). Фактический тестовый вход 12 В не должен иметь дело с рассеянием тепла в течение 1,5А.
Эффективность конверсии:97,5%(от 6,5 до 5 В 0,7А)
Уровень отключения:500KHz
- 2Около 0 мВ (от 12 В до 5V3A) 20м полосы пропускания
Рабочая Температура:Промышленная оценка (от -40 ° C до +85 ° C) (чем выше температура окружающей среды, тем меньше выходная мощность)
Выходная защита от перенапряжения: нет
Температура полной нагрузки:40℃
Красующийся ток:0.85Никто
Привет Елена:±1%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Короткая защита цирки:Да, пожалуйста, не будь коротким в течение долгого времени
Введите защиту против коннекции:Нет, введите обратный -соединенный защитный диод
Включить контроль:Да, работа высокого уровня, низкий уровень остановки, высокий уровень составляет 2-5 В, а низкий уровень составляет около 0 В.По умолчанию внутри подтягивается к входному положительному электроду.
Проводка:сварка
Вход:сварка
метод вывода:Сварка/игла
Сварное расстояние между отверстиями:2,54 мм
