Расслабление модуля реле вплоть до отключения и запуск схемы схемы схемы схемы цикла с USB
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Расслабление модуля реле вплоть до отключения и запуск задержки с фиксированной цепью -переключатель
0,1 секунд (минимум) ~ 999 минут (максимум) непрерывная регулировка
Этот продукт прост и прост в использовании и мощный, но покупателям просят подробно рассмотреть операцию по объяснению этого продукта, очень практичные продукты.

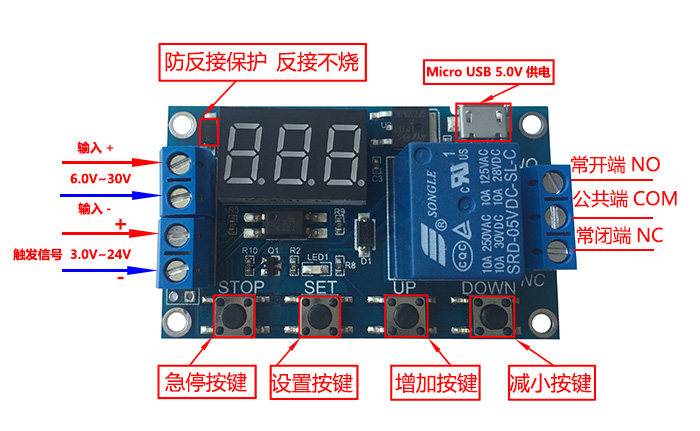

Основные модуль:
1. Широкий питание питания с широким напряжением (6~30V)поддерживатьmicro USB 5.0Vпитаться отЭто очень удобно в использовании;
2. Интерфейс ясный и простой, мощный, простой для понимания и почти отвечает всем вашим потребностям;
3. Есть один спешник, чтобы остановить функцию (STOPключ), Обеспечивая защиту против соединения, не горит в обратном порядке;
5. Может установить по -другомуOP,CL,LOPПараметры, эти параметры являются независимыми и хранятся отдельно;
6. Все параметры настройки автоматически отключены.
Рабочий режим:
P1: После запуска сигнала реле включаетсяOPВремя, затем отключиться;OPВ течение времени работайте ниже
P1.1:Сигнал спусковой крючок снованеверный
P1.2:Сигнал спусковой крючок сноваПримириться
P1.3:Сигнал спусковой крючок сноваВосстановление, Реле отключить, остановить время;
P-2: Дайте сигнал триггера, реле отключеноCLПосле времени реле включаетсяOPВремя, после завершения времени, отключите реле;
P3.1: Чтобы вызвать сигнал, реле включаетсяOPПосле времени реле отключеноCLВремя, затем циклически указано выше, дайте сигнал снова в цикле, отключите реле, остановите время; количество циклов (LOP) Вы можете установить;
P3.2: Не нужно запускать сигнал после мощности, управляемого релеOPВремя, отключение эстафетыCLВремя, цикл выше; количество циклов (LOP) Вы можете установить;
P-4: Функция обслуживания сигнала Если есть триггерный сигнал, время ясно, и реле сохраняет его;OPЗатем откройте реле; в течение периода времени есть сигнал, время ясное;
Параметры продукта:

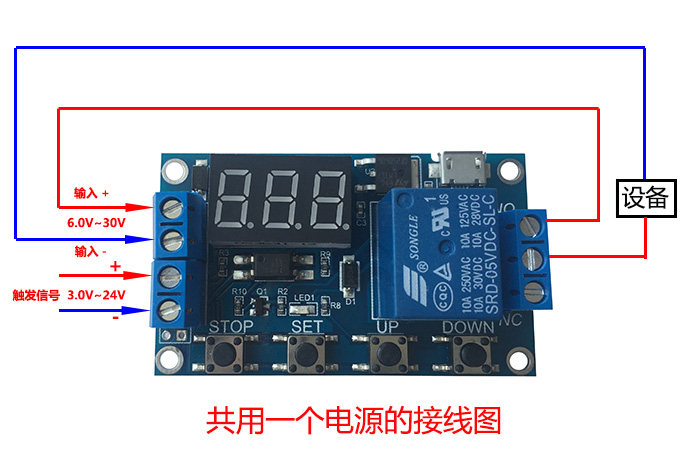

1:Рабочее напряжение:6--30Vподдерживатьmicro USB 5.0Vпитаться от

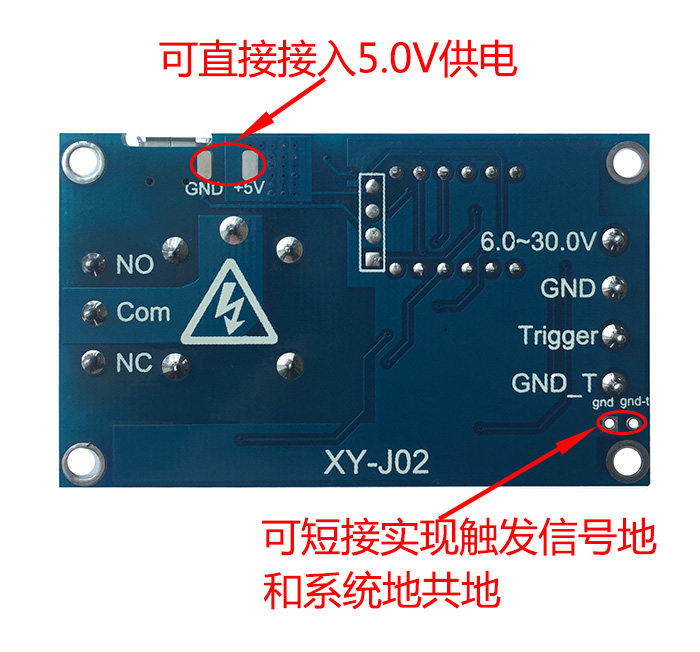

2: Триггерный источник сигнала: высокий триггер (3.0V—24V) Сигнал земли и систематически улучшать анти -интерференционную способность системы (также может быть кратковременно связана сами)
3: Выходная способность: управление DC30v 5AВнутреннее или общение220v5AВнутри
4: Краткий ток:20mA Рабочий ток:50mA
5: Жизнь жизни: больше, чем1010000 раз; температура рабочей силы:-40—85℃; размер:6.2*3.8*1.7cm
6: Принесите изоляцию оптокупы, повышайте анти -межконференцскую мощность, промышленную плату и установите параметр для установки мощности навсегда после сбоя питания
Память.

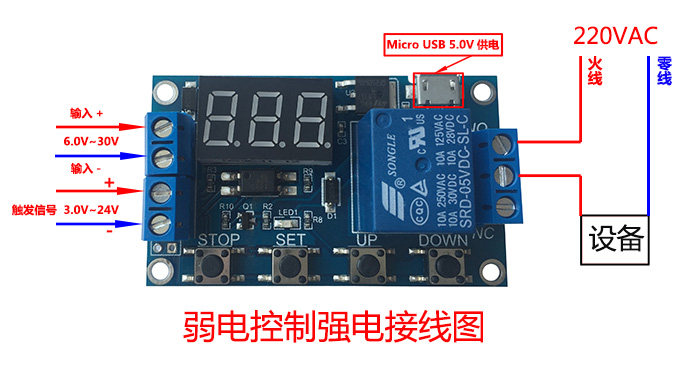

обращать внимание:Выход реле является пассивным контактом, без выхода электроэнергии и управляет разрывом линии.
Хронограф
0.1Второе (минимум)~999Средняя (максимальная) непрерывная регулировка
Как выбрать диапазон синхронизации:
существоватьИнтерфейс выбора режимаПосле установки значения параметра пройтисобакаSTOPключ, Выберите диапазон синхронизации;
XXX. Десятичная точка находится в одном месте, диапазон времени:1Второй~999Второй
XX.X Десятичная точка - десять, диапазон времени:0.1Второй~99.9Второй
X.X.X. Десятичный зажжен, диапазон синхронизации:1минута~999минута
Например, вы должны установитьOPДа3.2За секунды, затем перемещайте десятичную точку на десять цифр, и цифровая трубка отображается03.2
Описание параметра:OPВремя направления,CLВремя скидки,LOP Циклы (1—999Второй класс,“---”Представляет неограниченный цикл)
Эти параметры не зависят друг от друга, но эти параметры используются в каждом режиме,НапримерP1.1Время установкиOPДа5Во -вторых, пользователь хочет переключиться наP1.2Режим, затем введитеP1.2При настройке соответствующего параметра,OPЭто также будет5Второй;
В главном интерфейсе (дисплей000)собакаSETКлюч, он будет отображатьOP(CL,LOP) Соответствующее время XXXПредметы
Если только в режимеOP(Например, режимP1.1,P1.2,P1.3) В случае, нажмите короткую прессуSETКлюч будет отображаться толькоOPСоответствующее время;
Если в режимеOP,CL,LOP(Например, режимP3.1,P3.2) Эта короткая прессаSETКлюч будет отображатьсяOPСоответствующее время,CLСоответствующее время,LOPСоответствующее количество раз;
После настройки режима передайте короткое нажмите на главном интерфейсеSETКлюч может легко просматривать параметры, установленные в текущем режиме, что очень удобно!
Как установить параметры
1. Сначала определить рабочий режим реле;
2. В соответствии с рабочим режимом реле,Главный интерфейс(Когда модуль будет питание, он будет пропускать текущий рабочий режим (по умолчаниюP1.1Модель), а затем введитеГлавный интерфейс,Полем“НажиматьSETключ2Свободить на секунду после секунды”войтиИнтерфейс выбора режима, Нажмите от короткой прессыUP,DOWNНажмите клавишу, чтобы выбрать режим, который вы хотите установить (P1.1~P-4);
3. После выбора режима для настройки (напримерP3.2ПолемсобакаSETключУстановите соответствующие параметры, и параметры, которые будут установлены в настоящее время, будут мигать (OPВремя направления,CLВремя скидки,LOP Циклы (“---”Представляет неограниченный цикл)), проходUP,DOWNОтрегулируйте значение параметра, поддержку длительного давления (быстрое увеличение или уменьшение) и короткое пресс (увеличение или уменьшение1Индивидуальный); после установки значения параметра пройти черезсобакаSTOPключЧтобы выбрать позицию десятичной точки, выберите диапазон синхронизации (Соответствующее время0.1Второй~999минута);собакаSETКлюч, установите следующий параметр текущего режима, процесс такой же, как и выше;
4. После установки параметров режима выбора,НажиматьSETключ2ВторойПосле ослабления режим установленного в данный момент мигает, а затем вернется к основному интерфейсу. Установить успех параметров очень проста!
Главный интерфейс:Расслабление реле не работает под работе“000”(Там нет десятичной точки), в рабочем состоянии реле есть десятичные очки, что очень ясно!
Интерфейс выбора режима:НажиматьSETВвод клавиши, после завершения настройки, нажатие длинного нажатияSETКлючевой выход, обратно к основному интерфейсу, очень прост!
STOPНажатие функции расширение:
Режим включения реле:
1. ON :OPРеле разрешено включать во время оборота;
2. OFF : RELAY запрещает проводимость, всегда закрывайте состояние;
В основном интерфейсесобакаSTOPКлюч, реализацияONиOFFПереключение между током - мерцание, а затем возвращается к основному интерфейсу.(Эта функция является функцией аварийной остановки.
