Электронный ретранслятор, модуль, 5v, 250v, 2A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

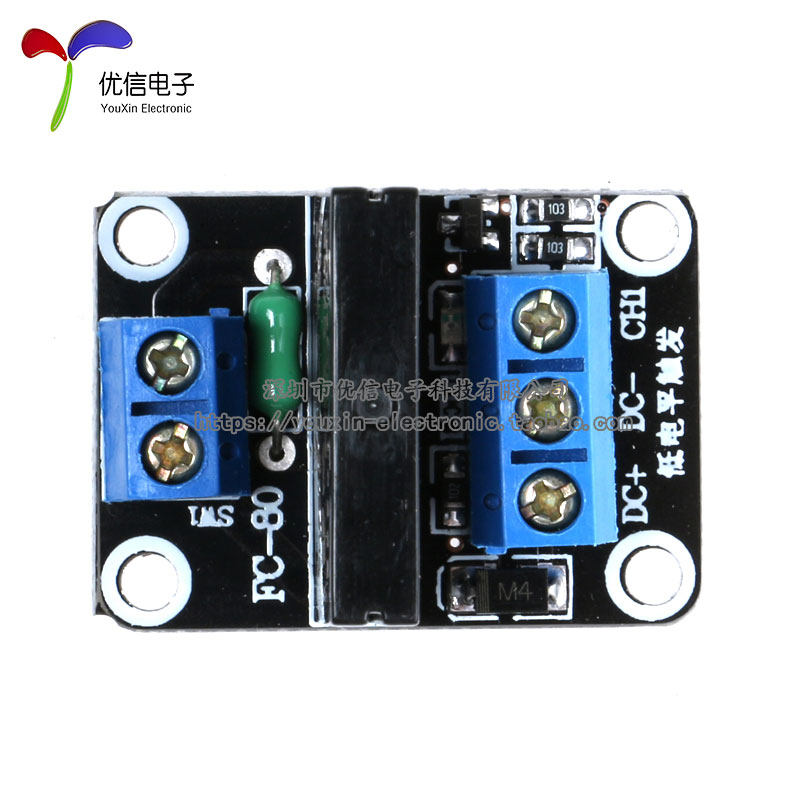

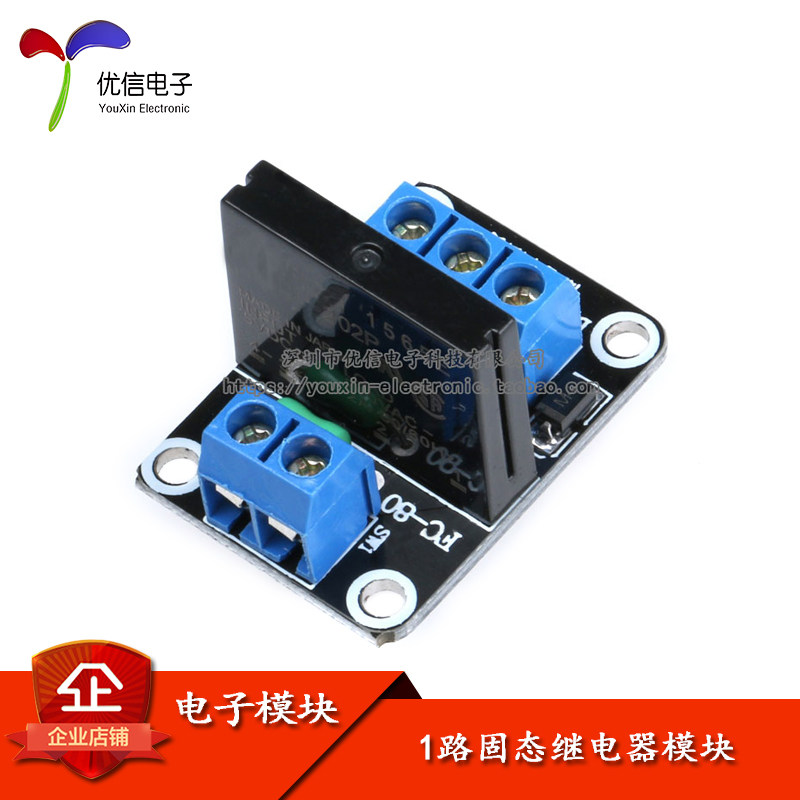

1 Дорожный твердый реле модуль 5 В низкоуровневого триггера 250V2A модуль реле с предохранителем
Описание продукта:
1, Используйте сплошные реле, выход, выходУстойчивый предохранитель240V 2A.
2. Размер: 25*34*25 (длинная*ширина*высота)
3. Введите источник питания: 5 В.(160MA)
4, Напряжение сигнала ввода управления:
(0-1.5V Статус РЕЛИ НА РЕЛИ)
(2,5-5 В статус эстафету высокого уровня)
5Синий терминал KF301 более удобен.

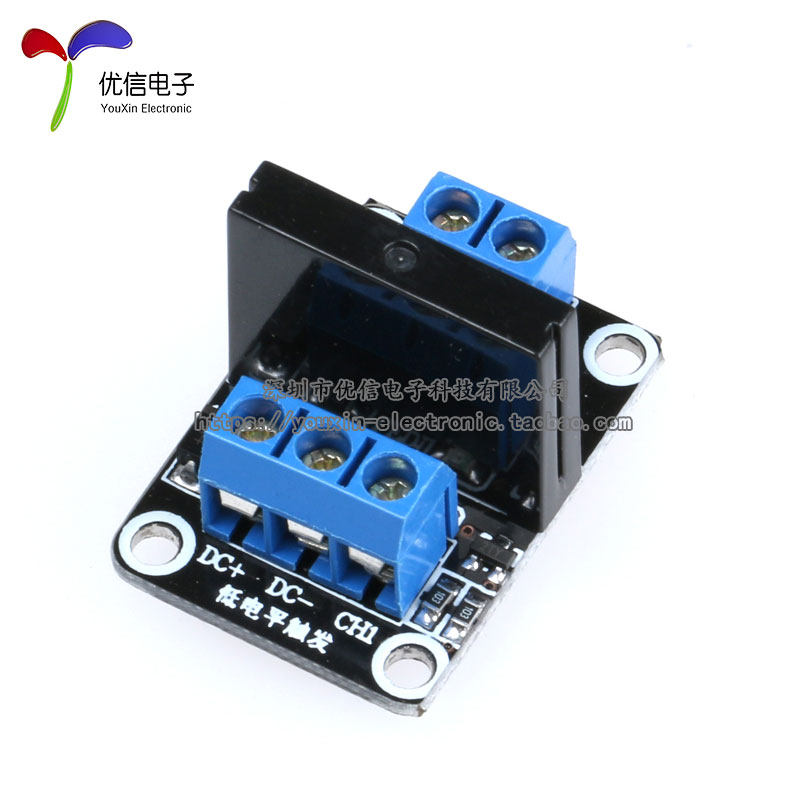

Интерфейс модуля:
Введите часть:
DC+:Построить источник питания (источник питания при напряжении преемственности)
DC-:Негативное источник питания
CH: Терминал сигнала сигнала реле модуля(Триггер с низким уровнем уровня действителен)
Значение высокого уровня и низкого уровня:
Высокий триггерОтноситсяСуществует положительное напряжение между терминалом (дюйм) сигнала и отрицательным электродом источника питания, обычно положительным электродом и триггерной стороной источника питанияПодключенный метод триггера, когда конец триггера имеет положительное напряжение электрода или напряжение триггера, реле отстой.
Низкий триггерОтноситсяКогда напряжение между концом триггера сигнала и отрицательным электродом источника питания составляет OV, или напряжение клеммы триггера ниже, чем напряжение источника питания. Когда напряжение, которое может быть запускается, низкое, реле поглощается ПолемТриггерный метод соединения позволяет реле сосать комбинацию.
Электрические параметры:
Версия напряжения Крыжительный ток Рабочий ток Триггерное напряжение Прикоснитесь к току
5V 0mA 12.5mA 0-1.5V 2mA
Инструкции по использованию:
1.Питание модулей: источник питания должен быть DC, а напряжение должно соответствовать напряжению релеСущность

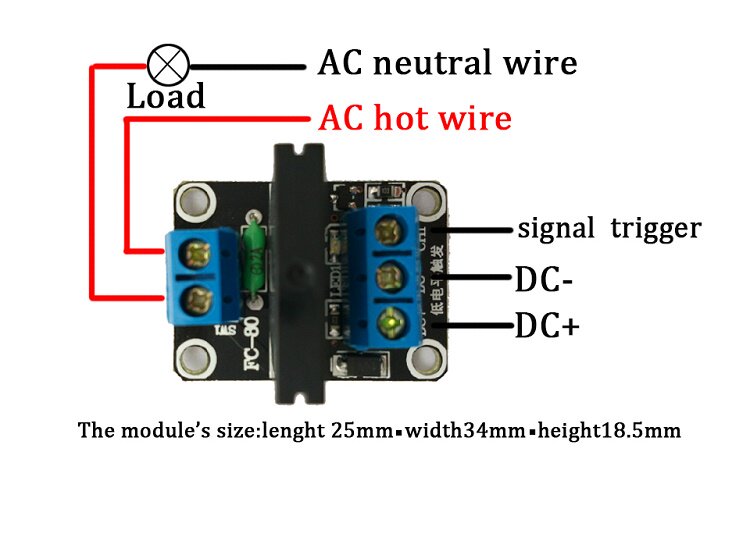

2.Метод проводки:
Когда конец триггера сигнала имеет триггер низкого уровня, реле будет подключен, а огни красного индикатора одновременно включены.
