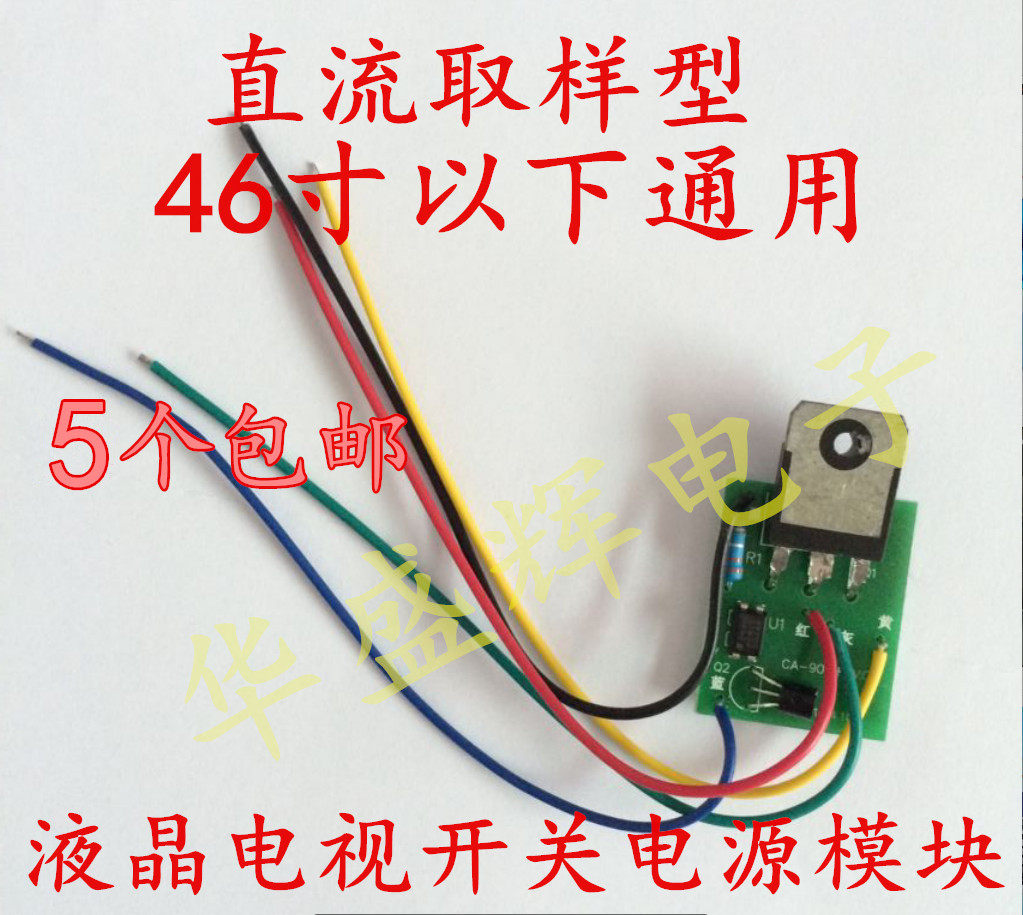

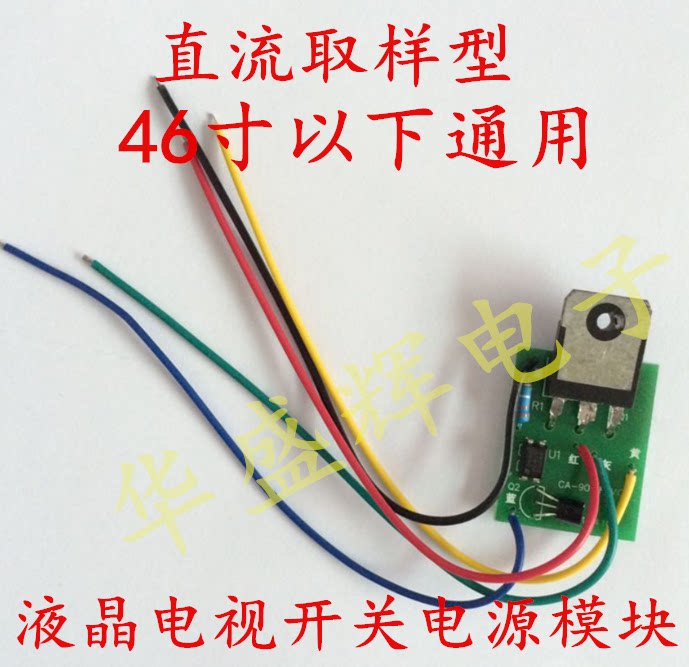

[Тип отбора проб постоянного тока] ЖК -универсальный ЖК -телевизионный переключатель

Цена: 133руб.    (¥6.28)
Артикул: 531898813285
Доставка по Китаю (НЕ включена в цену):
106 руб. (¥5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:汕头市升发电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.613руб.
¥0.511руб.
¥0.13руб.
¥5.8123руб.
  • Информация о товаре
  • Фотографии

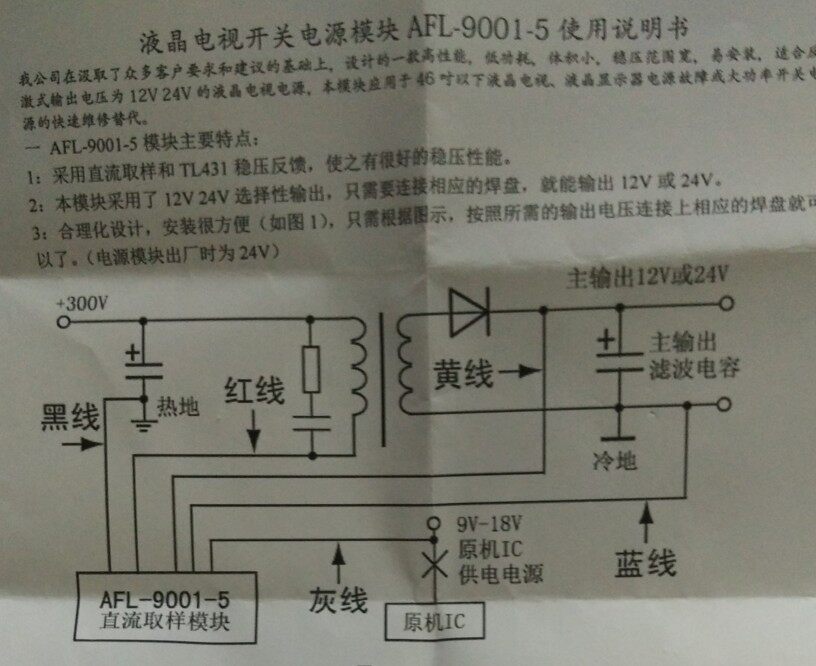

один AFL-9001-5Основные особенности модуля:

1: Используйте отбор проб постоянного тока и обратную связь TL431 устойчивого давления, чтобы сделать его очень хорошим.

2: Этот модуль использует селективный выход 12 В 24 В. Он должен только подключить соответствующую площадку к выходу 12 В или 24 В.

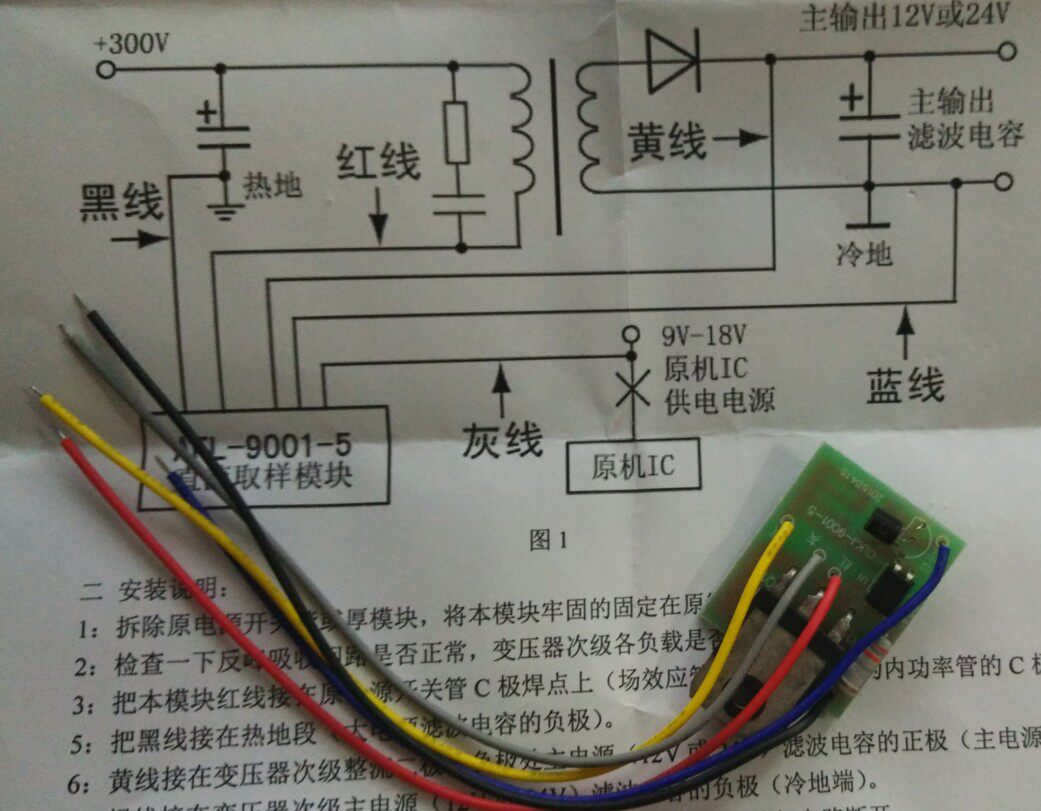

3: разумная конструкция и удобная установка (как показано на рисунке 1), просто подключите соответствующую площадку на требуемом выходном напряжении в соответствии со значком.(Модуль мощности составляет 24 В, когда завод остается)

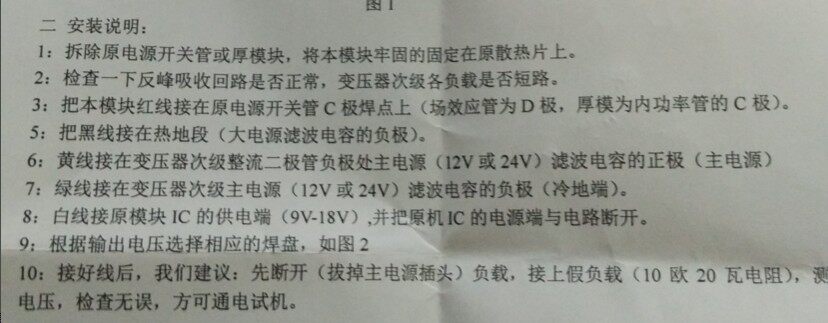

два  Описание установки:

1: Снимите исходный переключатель питания или толстый модуль и твердо исправьте модуль на радиаторе.

2: Проверьте, является ли схема поглощения против пикового поглощения нормальной и является ли каждая нагрузка трансформатора коротким замыканием.

3: Подключите красную линию этого модуля на исходной пробирке POLAR POLAR POLAR POLER TOPE (в полевой трубке D -полюса D -полюса, а толстый режим C - C -полюс с внутренней силовой трубкой).

5: Поместите черную линию в горячее место (отрицательный полюс конденсатора большого фильтра мощности).

6: Желтая линия подключена к основному источнику питания (12 В или 24 В) фильтрационного конденсатора второго диода выпрямителя второго уровня на трансформаторе (основной источник питания) основного источника питания (12 В или 24 В)

7: зеленая линия подключена к отрицательному электроду (холодную заземление) основного источника питания (12 В или 24 В) трансформатора.

8: Конец источника питания (9V-18V) белой линии, соединяющей исходный модуль IC, и отсоедините сторону питания исходного IC и цепи.

9: Выберите соответствующую площадку в соответствии с выходным напряжением, как показано на рисунке 2

10: После подключения линии мы рекомендуем: сначала разбить нагрузку (сначала отключите основную пробку для питания), подключитесь к фальшивой нагрузке (10 евро и 20Сопротивление плитки), измерьте напряжение и проверьте тестовую машину перед тестовой машиной.

ЖК -телевизионный опыт ремонта электроэнергии:

1. Что такое схема PFC?Цепь PFC белая, чтобы увеличить напряжение на+300 В начинки моста до+375 В ----+400 В.Это также первая точка, в которой источник питания ЖК -телевизора и мощность ТВ. источник питания.Напряжение на обоих концах 330U/450V большой емкость фильтра составляет+375 В ---+400 В, что указывает на то, что цепь коррекции коэффициента мощности работает нормально; если напряжение обоих концов измерения конденсатора составляет+300 В, Это означает, что схема PFC не работает. Интегрированная схема."
2. При ремонте источника питания ЖК -дисплея сначала подтвердите состояние страховой трубки, страховая трубка не повреждена, и обычно трубка переключения в схеме коррекции PFC не выполняется.Затем измерьте, имеет ли у большой емкости электролита короткий замыкание на землю, и существует более нескольких тысяч евро, что указывает на то, что источник питания не был проникен.Если страховая трубка повреждена, первая, чтобы проверить трубу переключателя коррекции PFC, а вторая, чтобы проверить IC Sub -Sower.
Общий выход+5 В,+12 В,+24 В напряжение ниже 40 дюймов ниже 40 дюймов; общий выход+5 В,+12 В,+18 В,+24 В напряжение с 40 дюймами или более.Среди них +5 В - резервное напряжение,+12 В для цифровой платы,+18 В для соответствия,+24 В для платы задних световых.На практике и техническом обслуживании, пока можно заменить напряжение и мощность каждой группы.
4. Питания может быть удалена с телевизора независимо для технического обслуживания. Во время технического обслуживания вам необходимо подключить только триод схемы управления коммутатором C и E (или подключить сопротивление около 1,5 тыс. С помощью выходной терминала+5V sub - Питание). Машина находится в состоянии управления, а напряжение каждой дороги имеет выход.В блоке питания переключения некоторых цветных телевизоров ЖК -дисплея только+12 В или+24 В вывод имеет нагрузку с определенной мощностью, а основной питание переключения питания находится в обычном рабочем состоянии.Таким образом, на выходе+24 В вы можете забрать лампочку 36 В электрического велосипеда в качестве поддельной нагрузки (или луковицы мотоцикла на выходном конце+12 В в виде поддельной нагрузки).
  5. После включения питания жидкокристаллического питания сначала работают побочный источник питания, и напряжение выходного сигнала+5 В является процессором на цифровой плате. В настоящее время вся машина находится в состоянии ожидания.Назначать“ резервное положение&После rdquo; после ключа выходной выход CPU включается, схема PFC работает сначала, а напряжение импульса+300 В преобразуется в нормальное напряжение постоянного тока (+380 В). Трансформатор переключателя вторичный выход+12 В,+24V напряжение, Вся машина входит в обычное рабочее состояние.
6. Защитная цепь, в блоке питания питания TV Color TV, в дополнение к общей цепи защиты пикового поглощения, она также устанавливается на цепь перегрузки и защиты от перегрузки+24V,+12V и+5V напряжение. LM324, четыре - четыре - четыре - четыре Напряжение компаратор LM339, Dual Wratege Comporator LM393 или двойной усилитель LM358.Схема защиты от перегрузки и перенапряжения может быть снята во время технического обслуживания. Если напряжение возвращается в норму, это означает, что схема защиты вызывает его.Затем выполните техническое обслуживание.Излечивать
7. Перед включением подтвердите, что есть жареные детали и барабаны конденсатора.Рекомендуется заменить все поврежденные устройства. Когда рекомендуется испытательная машина, лучше всего удалить исходный предохранитель машины и подключить лампочку 220 В/100 Вт, что может эффективно предотвратить снова.
8. Выходной ток основного напряжения переключателя +24 В или +12 В является большим, а диод выпрямителя высок. Как правило, разница с низким ценами используется для замены обычным диодом выпрямителя.Кроме того, после нагрузки напряжение поднимается, что в основном вызвано силовым фильтром.
9. Плохая грузоподъемность питания. Во -первых, вам нужно проверить, является ли напряжение PFC нормальным (380 В). Если это нормально, проблема заключается в толстой пленке. Обычно она вызвана плохой грузоподъемностью. источника питания. Пожалуйста, обратите внимание.



10. На плате питания радиаторы, отмеченные треугольником, и цепь под радиаторами, все горячие.Жесткий контакт руками!Обратите внимание, что любое испытательное оборудование не может быть напрямую подключено между горячей и холодной землей.
